Создание сетевого набора данных на базе шейп-файла

Логистика, ArcGis 9.3, январь 2009 г.

Упражнение 1

Цель занятия: Создание сетевого набора данных на базе шейп-файла

В этом упражнении Вы создадите на основе шейп-файла сетевой набор данных с отдельными классами пространственных объектов Линии (lines) и Повороты (turn)

network dataset – сетевой набор данных Коллекция топологически соединённых сетевых элементов (рёбер, узлов и поворотов), которые извлекаются из сетевых источников, обычно используемых в представлении линейных сетей, такие как дорожная система. Каждый сетевой элемент присоединён к коллекции сетевых атрибутов. Сетевые наборы данных типично используются в моделях систем ненаправленных потоков.

Скачать задание 1

Исходные данные (Exercise1):

Перед началом работы скопируйте учебные данные, содержащиеся в папке Network_Analyst к себе в рабочую папку.

1. Запустите ArcCatalog

• Если у Вас есть иконка быстрого запуска ArcCatalog  на рабочем столе, дважды щелкните по ней. В противном случае – щелкните Пуск > Программы > ArcGIS > ArcCatalog.
• Для быстрого доступа к учебной базе данных необходимо добавить новое соединение, щелкнув при этом на кнопке  Подключиться к папке. Выберите диск и укажите папку Network_Analyst, нажмите ОК. Теперь можно использовать этот быстрый доступ для обращения к учебным данным, содержащимся в базе.
• Перейдите в папке Exercise1 и просмотрите её содержимое.
• Если модуль Network_Analyst не активен нажмите Инструменты > Дополнительные модули и поставьте галочку напротив модулz Network_Analyst. Закройте окно Дополнительные модули.
• В таблице содержания правой кнопкой кликните по шейп-файлу Streets и в ниспадающем меню выберите Новый набор сетевых данных (New_Network_Dataset).

• Имя нового набора сетевых данных, установленное по умолчанию Streets_ND. Нажмите Далее.

Связанность сети определят как объекты, составляющие сеть, связаны друг с другом. По умолчанию связанность для сетевого набора при построении сети устанавливает связанность только для совпадающих конечных точек линейных объектов. Если в исходном для построения сети шейп-файле есть только один источник ребер, то нет необходимости задавать многократные возможности соединения групп. Кроме того, мы желаем моделировать улицы с конечной точкой связанности. (Чтобы видеть, как это смоделировано, нажмите кнопку Связанность..)

Примите возможность соединения по умолчанию и нажмите Далее.

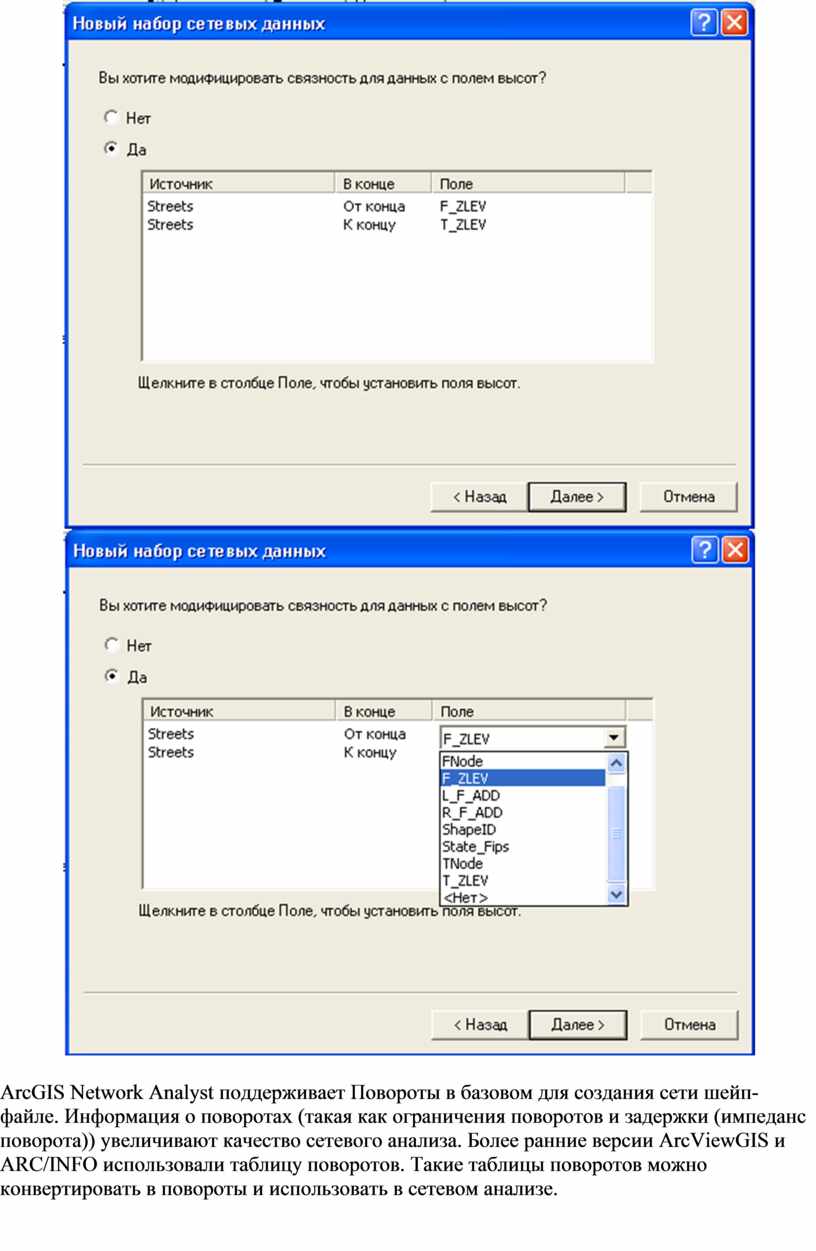

Более ранние версии ArcViewGIS и ARC/INFO дополнительно поддерживали возможность связывания по полям высоты. Для каждого объекта в шейп-файле или покрытии назначались 2 отметки Z-высоты, по одной для каждой из конечных точек. Если конечные точки линейных объектов имели одинаковые значения Z, то устанавливалась возможность соединения. Если значения различны, то они не соединялись (например, в случае мостов или туннелей). Поле высоты содержит только логическую оценку возвышения для возможности соединения, но не содержит информации о высоте объекта.

ArcGIS Network Analyst может использовать эти данные для изменения возможности связывания в предыдущем шаге. ArcGIS Network Analyst автоматически ищет и наносит на карту значимые поля.

Нажмите Далее  соглашаясь с установленными по умолчанию полями высоты. Если ArcGIS Network Analyst находит в вашем шейп-файле поля высоты, то он автоматически выбирает кнопку ДА и назначает соответствующие поля высоты.

ArcGIS Network Analyst поддерживает Повороты в базовом для создания сети шейп-файле. Информация о поворотах (такая как ограничения поворотов и задержки (импеданc поворота)) увеличивают качество сетевого анализа. Более ранние версии ArcViewGIS и ARC/INFO использовали таблицу поворотов. Такие таблицы поворотов можно конвертировать в повороты и использовать в сетевом анализе.

turn – поворотный пункт. В сетевом анализе, движение, которое определённо моделирует переход между элементами рёбер в процессе навигации.

 turn feature class – класс пространственных объектов-поворотов. Специальный класс объектов, определяющих повороты в сетевых наборах данных ArcGIS. Эти объекты определённо моделируют поднаборы возможных переходов между элементами рёбер в процессе навигации, и также могут хранить параметр импеданса поворота.

turn impedance – импеданс поворота. В сетевом анализе, стоимость совершения поворота в узле сети. Импеданс левого и правого поворота или разворота в одном и том же месте могут быть различными.

turn table – таблица поворотов. В ArcInfo Workstation и ArcView GIS 3, таблица, сохраняющая информацию о стоимости каждого поворотного движения в сети. Таблица поворотов определяет ребро, откуда берется поворот, соединение, где поворот происходит, и ребро, куда идет поворот.

По умолчанию выбраны Глобальные (общие) повороты. Глобальные  повороты - это правило, которое устанавливает 15-ти секундную задержку для всех поворотов на лево (левых поворотов). Это правило дает предпочтение движению с правыми поворотами. При использовании «Глобальных поворотов» вам нет необходимости задавать индивидуальные особенности поворотам.

Нажмите да, чтобы моделировать повороты с сети. Нажмите Далее

Сетевые атрибуты - это свойства сети, которые используются для контроля передвижения. В общем случае – это затраты (издержки), как функция сопротивления при передвижении по сети.

network attribute – сетевые атрибуты. Типы атрибутов, объединённые с элементами сети в сетевом наборе данных. Сетевые атрибуты помогают контролировать поток через сеть (подобно весу в геометрической сети). Все сетевые элементы в сетевых наборах данных имеют одинаковые наборы атрибутов. Существуют четыре типа сетевых атрибутов: стоимость (импеданс), дескриптор, иерархия и ограничение.

cost – стоимость

1.Функция времени, расстояния или другого фактора которая оценивает трудности или издержки ресурсов.

2.В ArcGIS Network Analyst, атрибут элемента сети, моделирующего сопротивление и потребность в наборе сетевых данных. Стоимость – атрибут, который накапливается в процессе прохождения сети.

impedance – импеданс

Мера количества сопротивления, или стоимости, которая требуется для прохождения линии от исходного узла до конечного узла, либо для перехода с одной линии на другую через узел. Это может быть мера расстояния пути, времени, скорости умноженной на расстояние, и т.д. Высокий импеданс означает большее сопротивление движению, 0 означает отсутствие стоимости. Оптимальный путь по сети – это путь с самым низким импедансом, также называется самым дешевым путем.

descriptor – дескриптор

Тип атрибута для нераспределяемых элементов сети. Значение дескриптора остается неизменным по всей длине элемента ребра в наборе сетевых данных. Дескрипторы описывают характеристики элемента, например, число просёлочных дорог, примыкающих к определенной дороге в дорожной сети.

hierarchy – иерархия

Тип атрибута сети для элемента сети в сетевом наборе данных. Иерархия используется в процессе сетевого анализа для присвоения приоритетов сетевых элементов. Например, в транспортном сетевом наборе данных иерархия класса дороги может быть присвоена ребрам главных дорог вместо локальных улиц.

restriction – ограничение

Атрибутивный элемент Булевой сети, используемый для ограничения пересечений в сетевом наборе данных. Примеры ограничений: " One way street," (Одностороннее движение), "no trucks allowed" (проезд грузовиков запрещён), "buses only" (только общественый транспорт).

ArcGIS Network Analyst анализирует исходный шейп-файл и ищет общие поля такие как Метры, Минуты (FT_Minutes и TF_Minutes один для каждого направления) и одностороннее движение (Oneway). Как только он находит такие поля, автоматически создает соответствующие признаки сети и назначает соответствующие поля для них (Вы можете просмотреть их нажав кнопку Оценки..)

Так как поля уже автоматически выбраны и им присвоены значения нажмите Далее

Чтобы использовать их при анализе направления движения они должны быть установлены (заданы) в сетевом наборе данных.

Выберите Да для установки настроек путевого листа для этого набора сетевых данных.

Network Analyst автоматически находит и наносит на карту поле из источника улиц , которое будет использоваться для сообщений о названиях улиц.

Дополнительно на карте так же могут быть отображены поля Длина и Время.

Нажмите Далее.

Итог всех параметров настройки, которые были выбраны показаны в следующем окне вашего мастера построения нового набора сетевых данных.

Нажмите Готово для создания набора сетевых данных . После его создания нажмите Да для построения набора сетевых данных.

К исходному шейп-файлу добавлен набор сетевых данных Streets_ND и шейп-файл Streets_ND_Junctions с соединениями.

Выберите Streets_ND и нажмите на окно просмотра, чтобы увидеть построенный набор сетевых данных.

Закройте ArcCatalog.
