Структурные вопросы

1-подгруппа

1. На рисунке представлен процесс в координатах V–T, происходящий с идеальным газом.

Масса газа постоянная.

     (a) Опишите, какой процесс изображен на диаграмме. Укажите закон. Опишите, какие изменения претерпевают параметры газа:

1-2 ………………………………………………………………………………………….

2-3 ………………………………………………………………………………………….

3-4 ………………………………………………………………………………………….

4-1 ………………………………………………………………………………………….

(b) Постройте диаграмму данного процесса в р-V – координатах.

(c) Постройте диаграмму данного процесса в р-T – координатах.

2-подгруппа

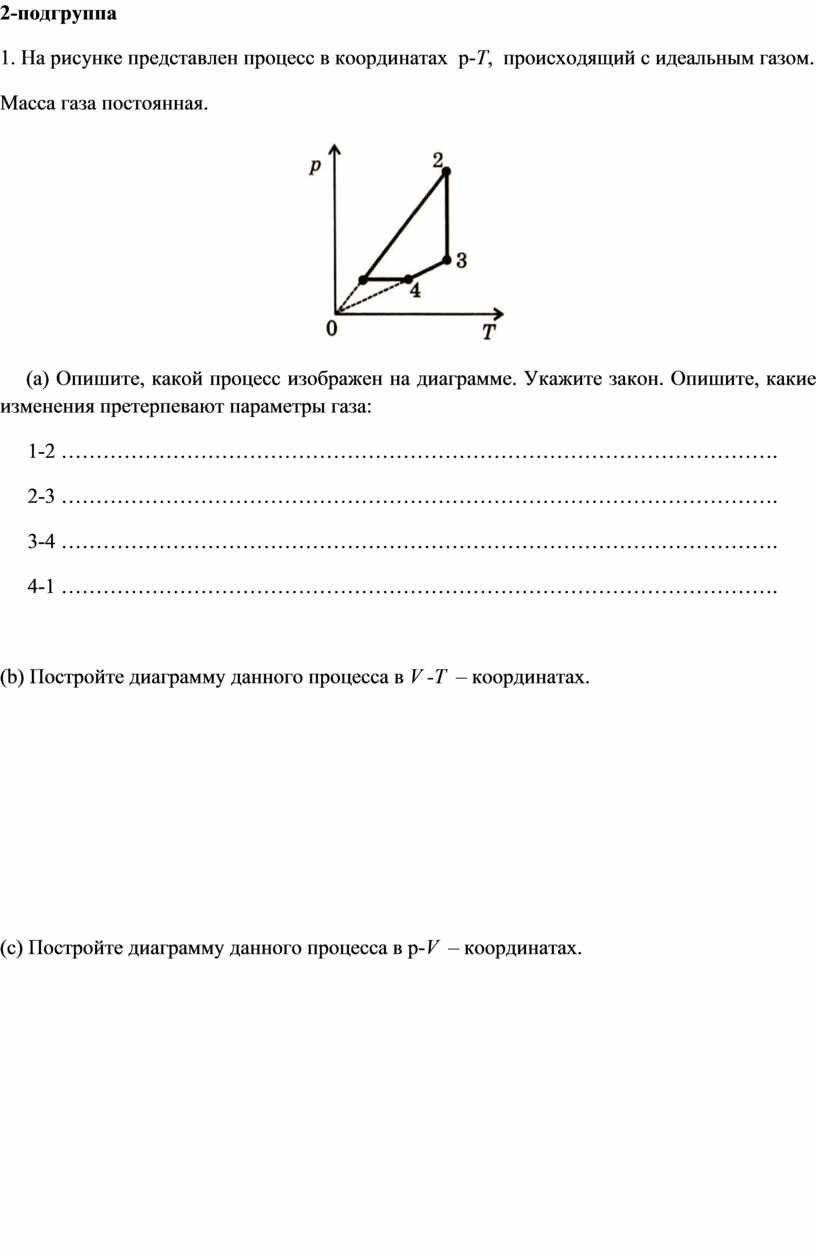

1. На рисунке представлен процесс в координатах  р-Т,  происходящий с идеальным газом.

Масса газа постоянная.

     (a) Опишите, какой процесс изображен на диаграмме. Укажите закон. Опишите, какие изменения претерпевают параметры газа:

1-2 ………………………………………………………………………………………….

2-3 ………………………………………………………………………………………….

3-4 ………………………………………………………………………………………….

4-1 ………………………………………………………………………………………….

(b) Постройте диаграмму данного процесса в V -Т  – координатах.

(c) Постройте диаграмму данного процесса в р-V  – координатах.

3-подгруппа

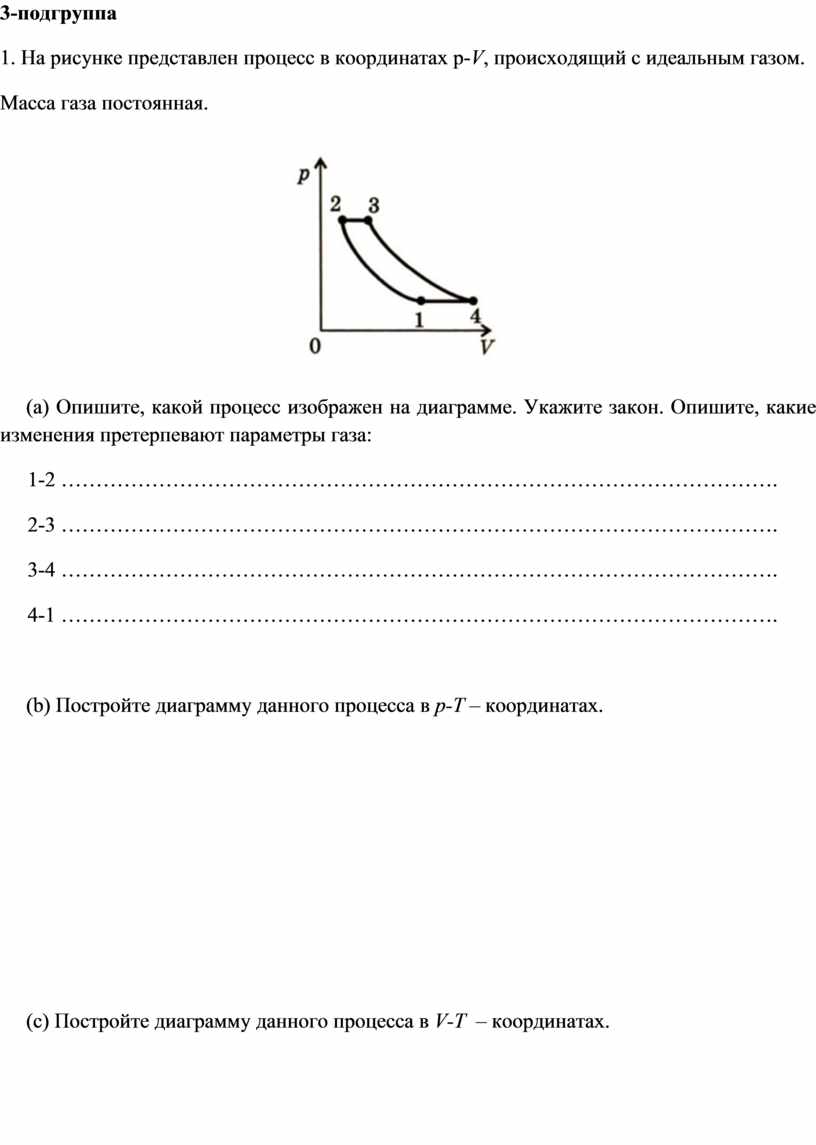

1. На рисунке представлен процесс в координатах р-V, происходящий с идеальным газом.

Масса газа постоянная.

     (a) Опишите, какой процесс изображен на диаграмме. Укажите закон. Опишите, какие изменения претерпевают параметры газа:

1-2 ………………………………………………………………………………………….

2-3 ………………………………………………………………………………………….

3-4 ………………………………………………………………………………………….

4-1 ………………………………………………………………………………………….

     (b) Постройте диаграмму данного процесса в р-Т – координатах.

     (c) Постройте диаграмму данного процесса в V-Т  – координатах.
