Сценарий открытого урока по физике "Последовательное и параллельное соединение проводников" для учащихся 8 класса

Амперметр – последовательно включайтесь в процесс обсуждения поставленной цели.

Лампочка – пусть ваши лица светятся радостью и счастьем
от правильных ответов товарищей;

Генератор - как генератор является источником энергии,
так и вы будьте инициаторами и генераторами идей;

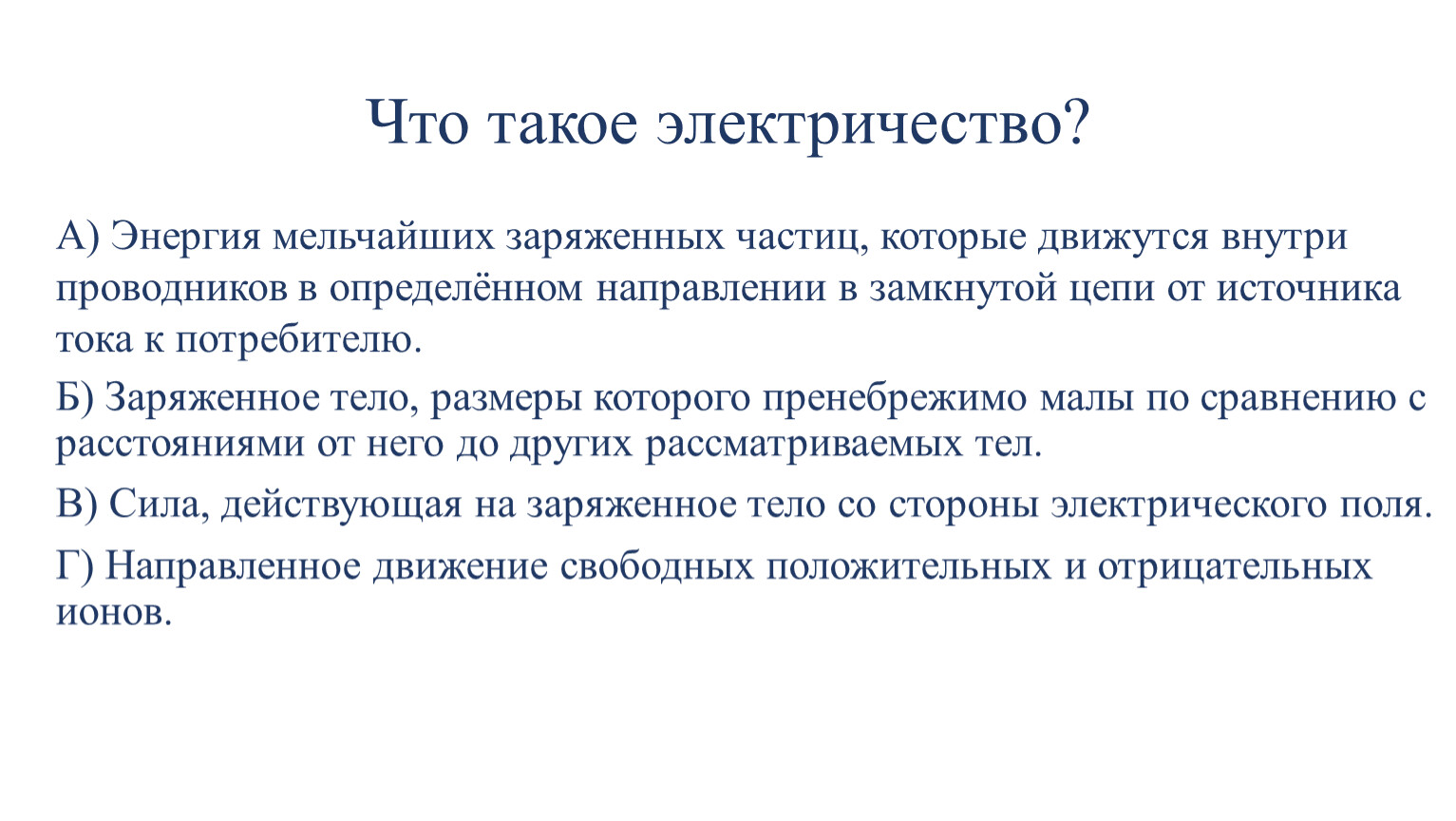

Что такое электричество?

Б) Заряженное тело, размеры которого пренебрежимо малы по сравнению с расстояниями от него до других рассматриваемых тел.
В) Сила, действующая на заряженное тело со стороны электрического поля.
Г) Направленное движение свободных положительных и отрицательных ионов.

А) Энергия мельчайших заряженных частиц, которые движутся внутри проводников в определённом направлении в замкнутой цепи от источника тока к потребителю.

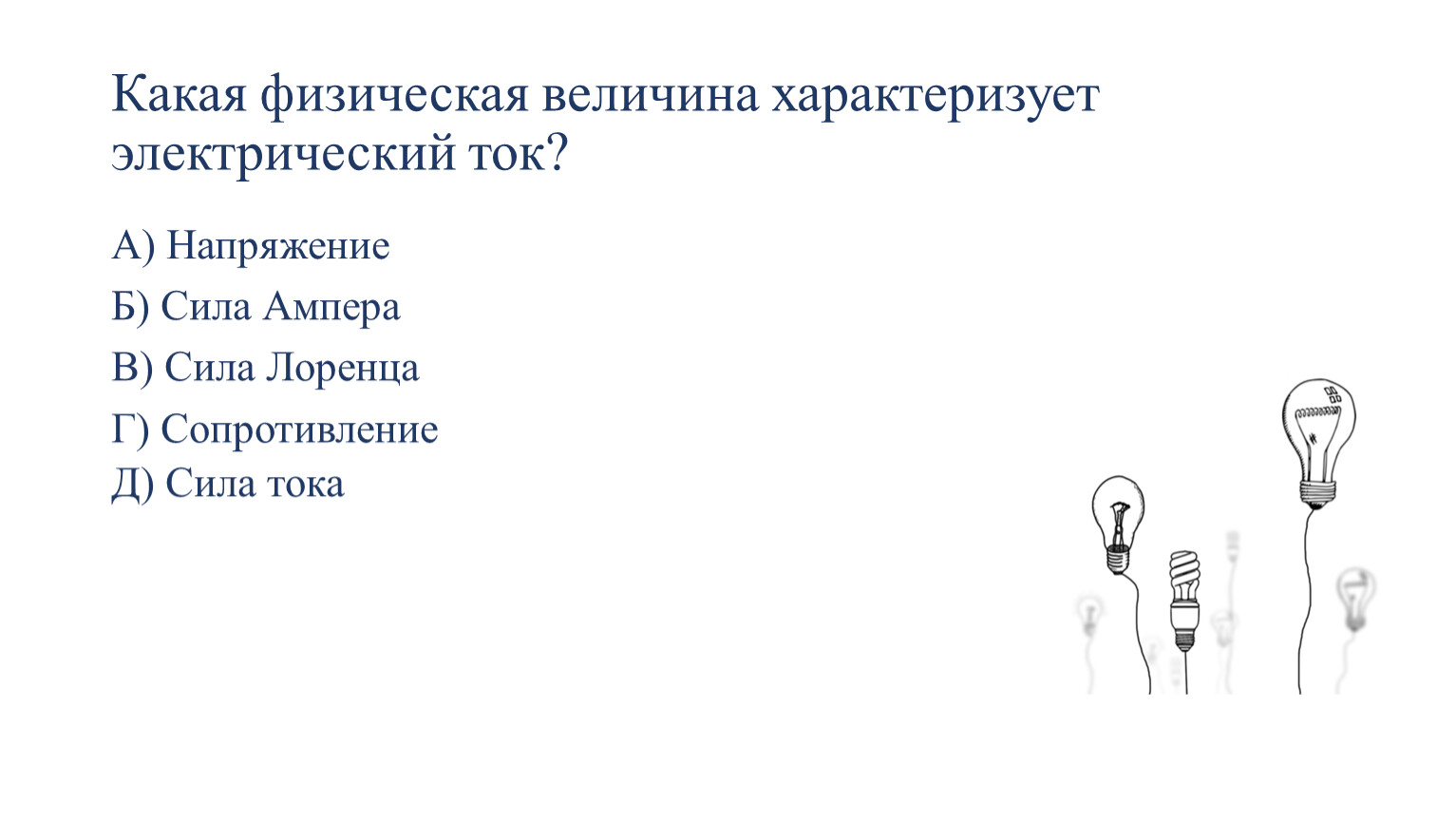

Какая физическая величина характеризует электрический ток?

А) Напряжение
Б) Сила Ампера
В) Сила Лоренца
Г) Сопротивление

Д) Сила тока

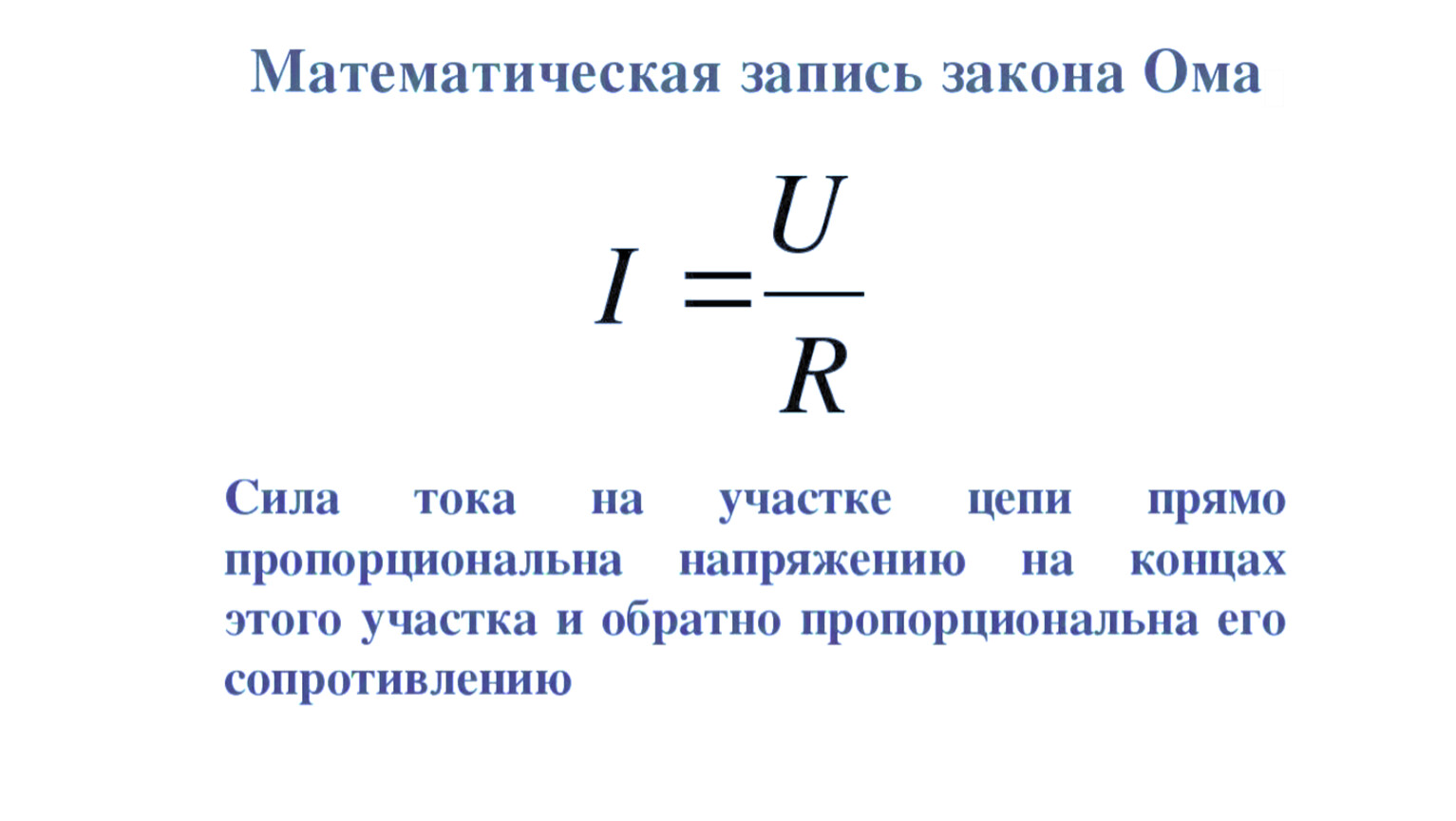

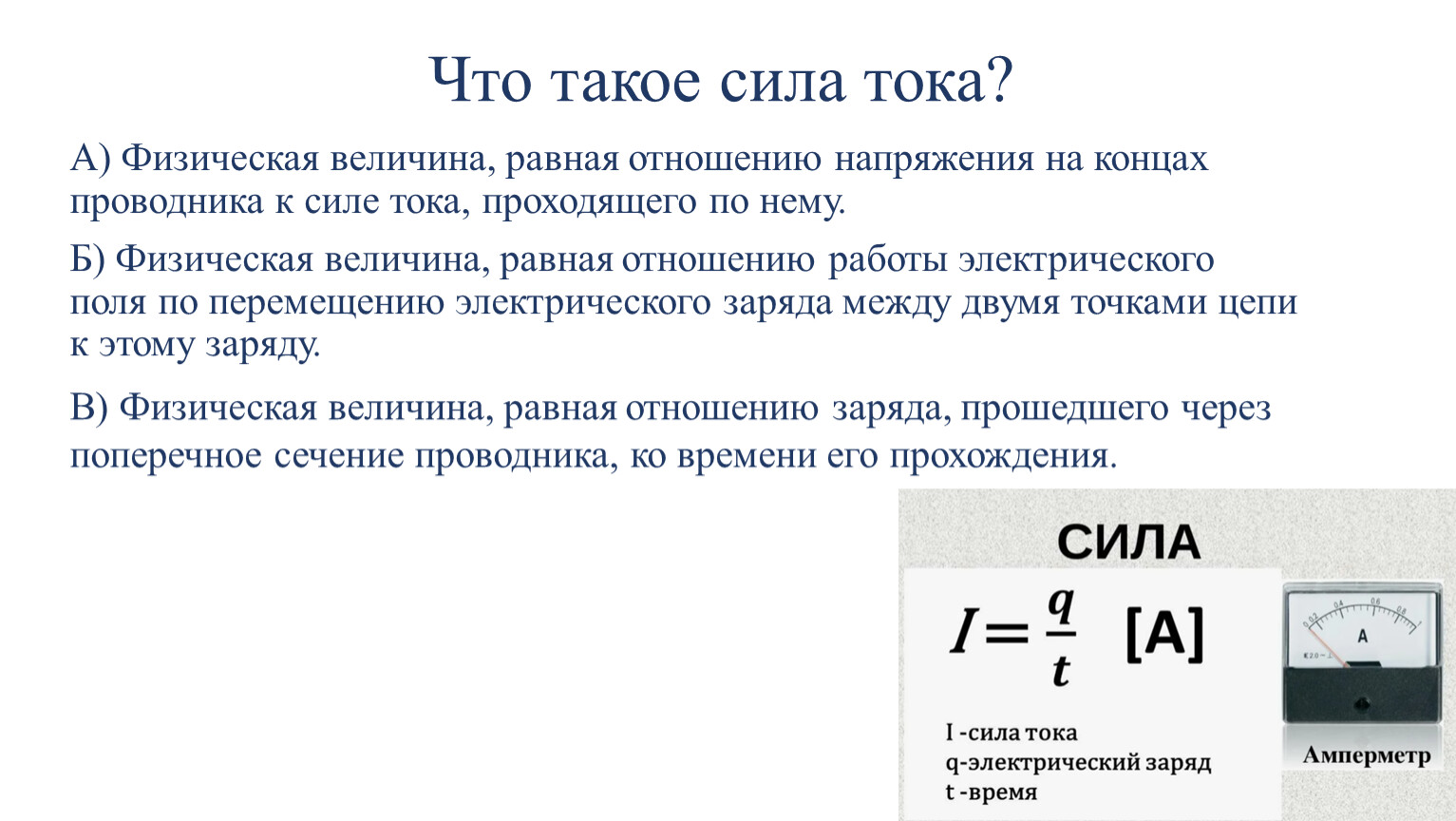

Что такое сила тока?

А) Физическая величина, равная отношению напряжения на концах проводника к силе тока, проходящего по нему.
Б) Физическая величина, равная отношению работы электрического поля по перемещению электрического заряда между двумя точками цепи к этому заряду.

В) Физическая величина, равная отношению заряда, прошедшего через поперечное сечение проводника, ко времени его прохождения.

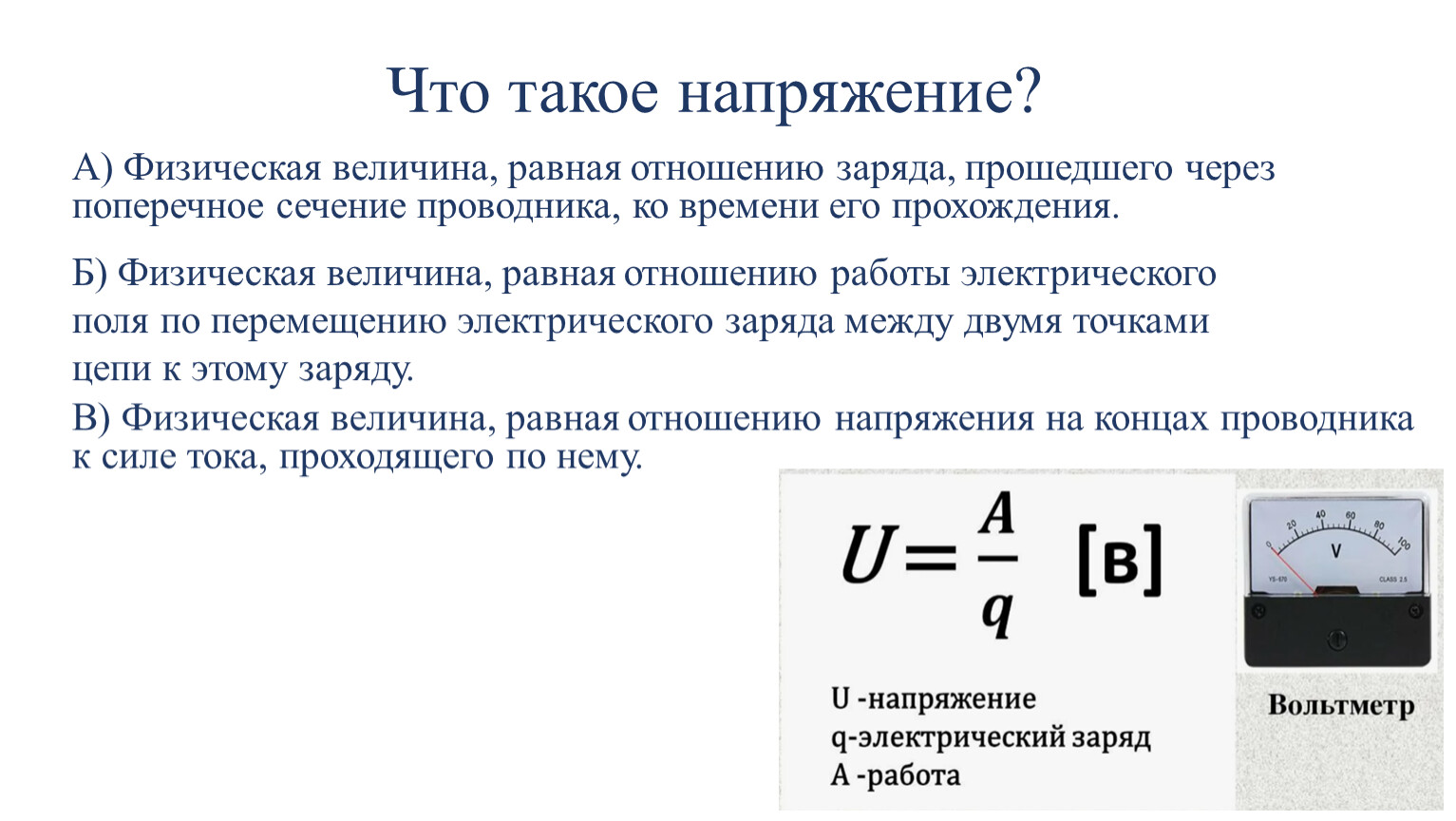

Что такое напряжение?

А) Физическая величина, равная отношению заряда, прошедшего через поперечное сечение проводника, ко времени его прохождения.



В) Физическая величина, равная отношению напряжения на концах проводника к силе тока, проходящего по нему.

Б) Физическая величина, равная отношению работы электрического поля по перемещению электрического заряда между двумя точками цепи к этому заряду.

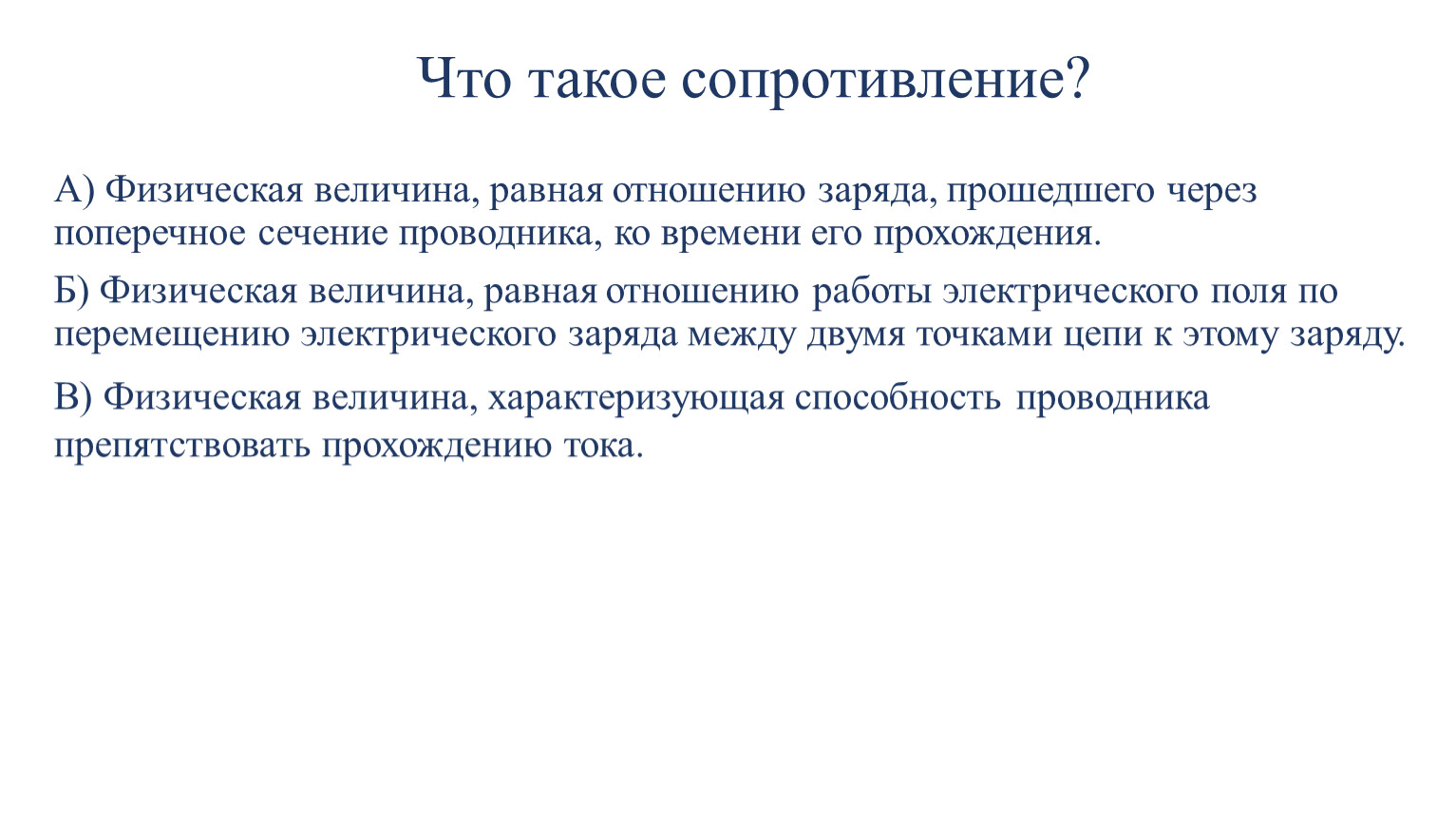

Что такое сопротивление?

А) Физическая величина, равная отношению заряда, прошедшего через поперечное сечение проводника, ко времени его прохождения.
Б) Физическая величина, равная отношению работы электрического поля по перемещению электрического заряда между двумя точками цепи к этому заряду.

В) Физическая величина, характеризующая способность проводника препятствовать прохождению тока.

Тема урока: «Последовательное и параллельное соединение проводников»

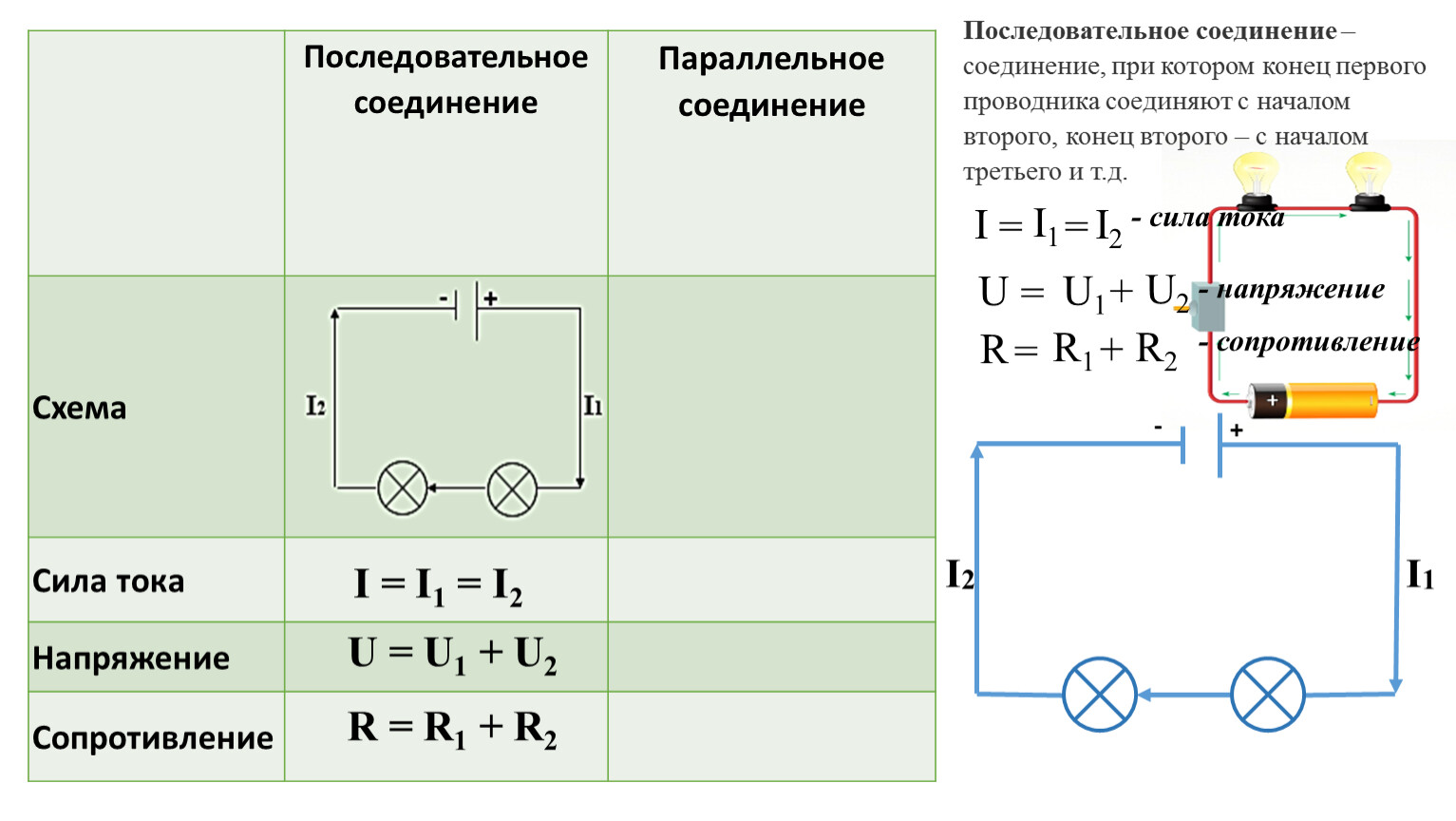

Последовательное соединение – соединение, при котором конец первого проводника соединяют с началом второго, конец второго – с началом третьего и т.д.

I

=

I1

=

I2

U

=

U1

+

U2

R

=

R1

+

R2

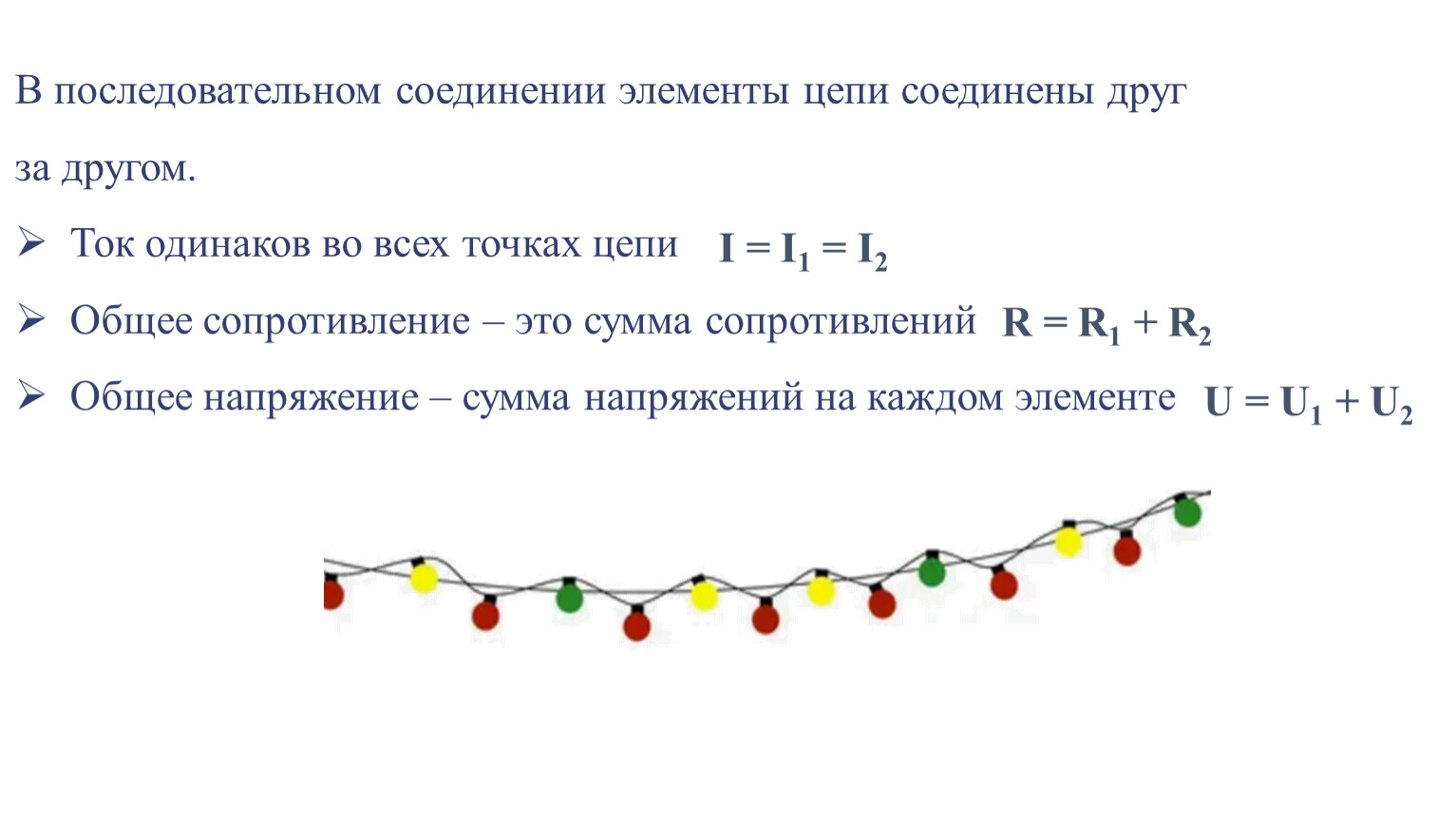

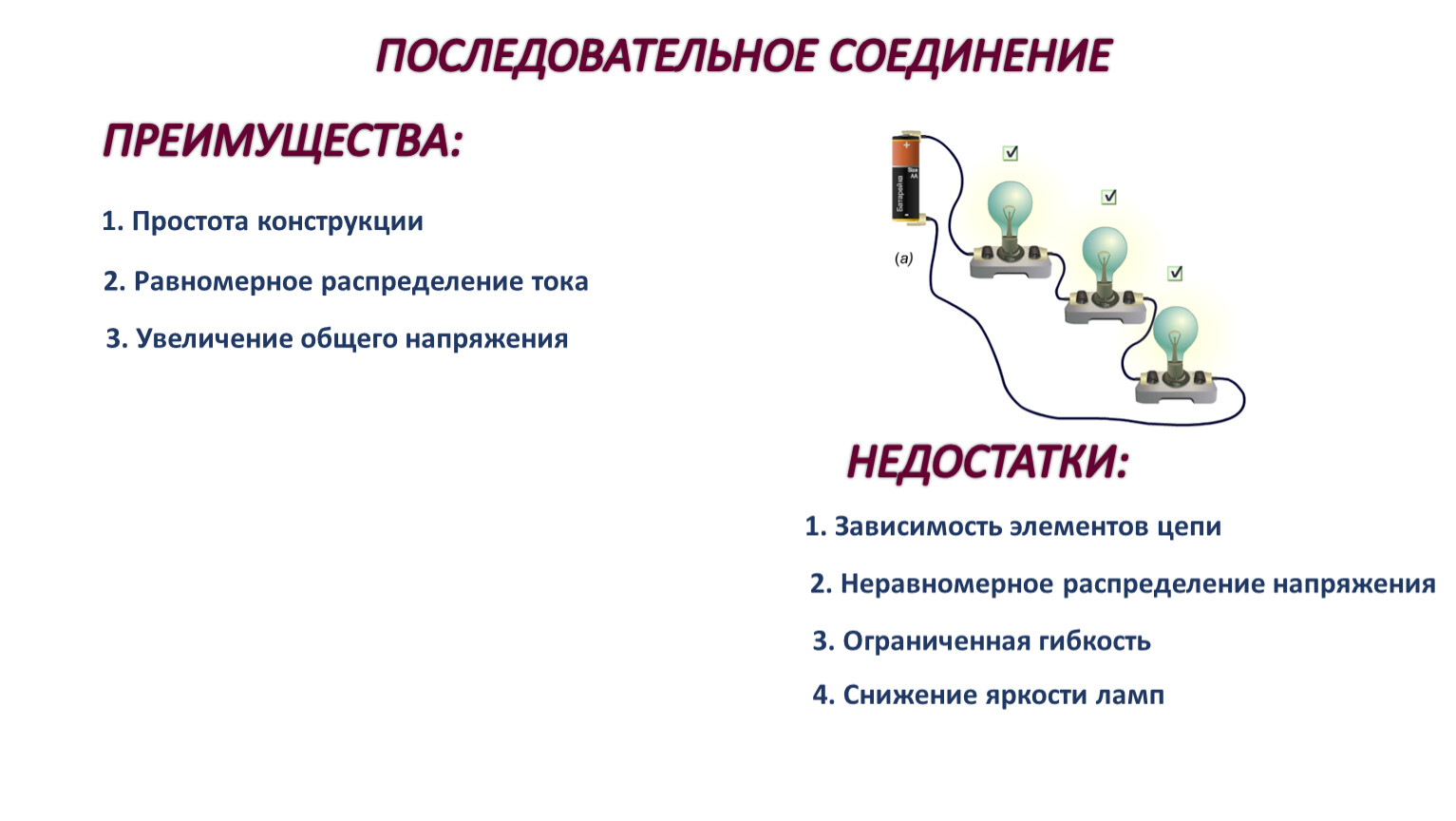

В последовательном соединении элементы цепи соединены друг за другом.
Ток одинаков во всех точках цепи
Общее сопротивление – это сумма сопротивлений
Общее напряжение – сумма напряжений на каждом элементе

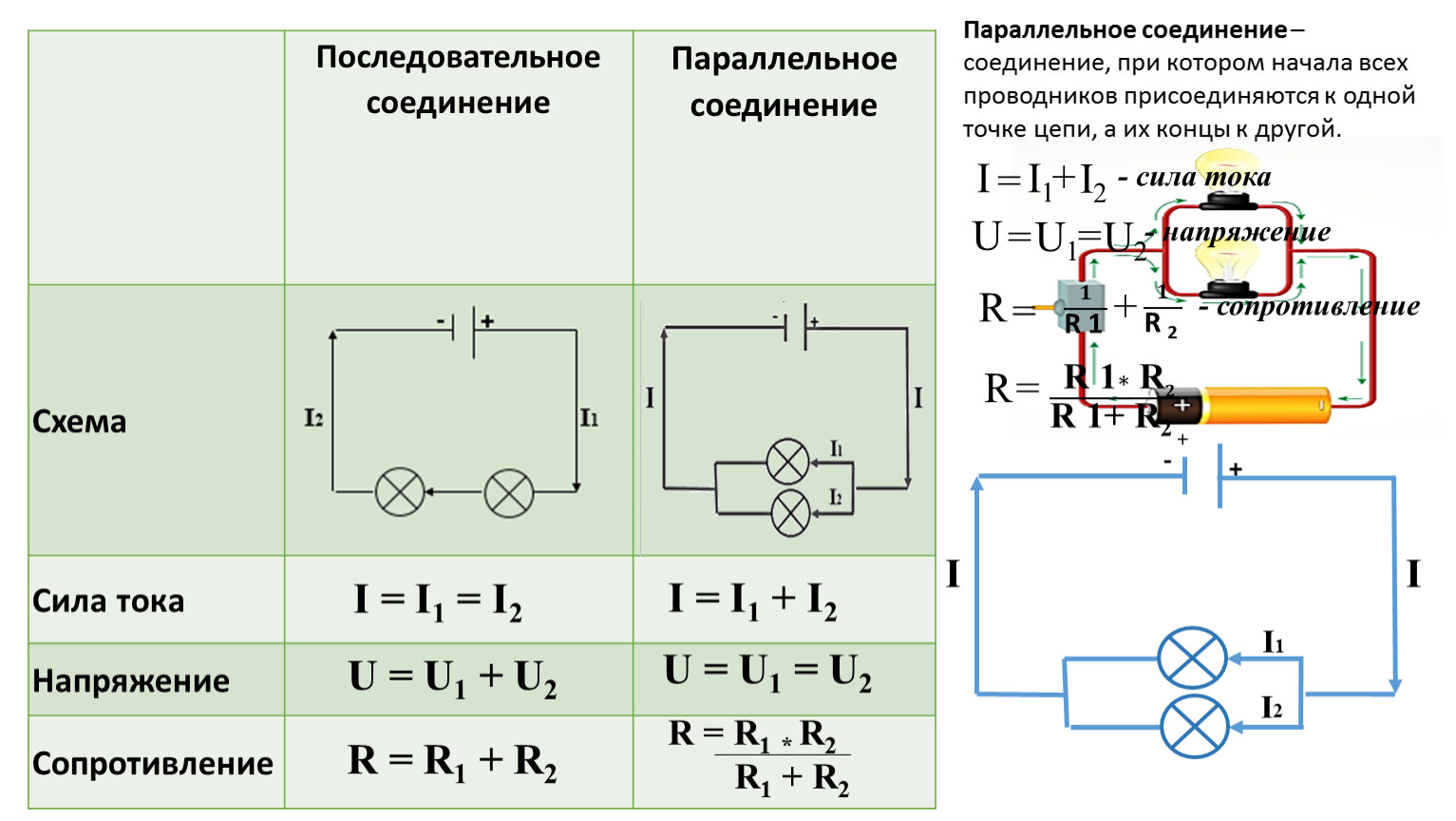

Параллельное соединение – соединение, при котором начала всех проводников присоединяются к одной точке цепи, а их концы к другой.

I

=

I1

+

I2

U

=

U1

=

U2

R

=

+

R

=

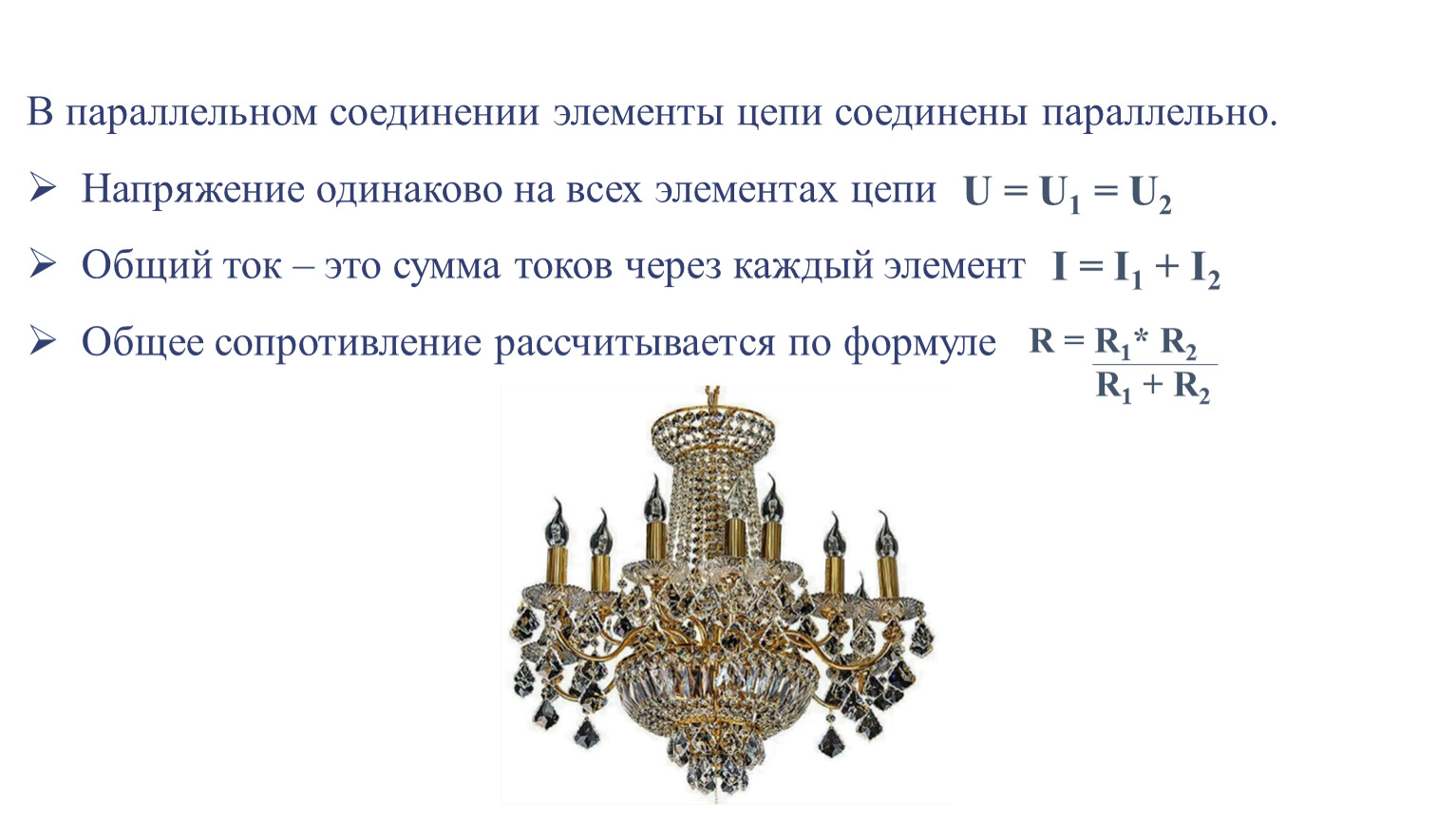

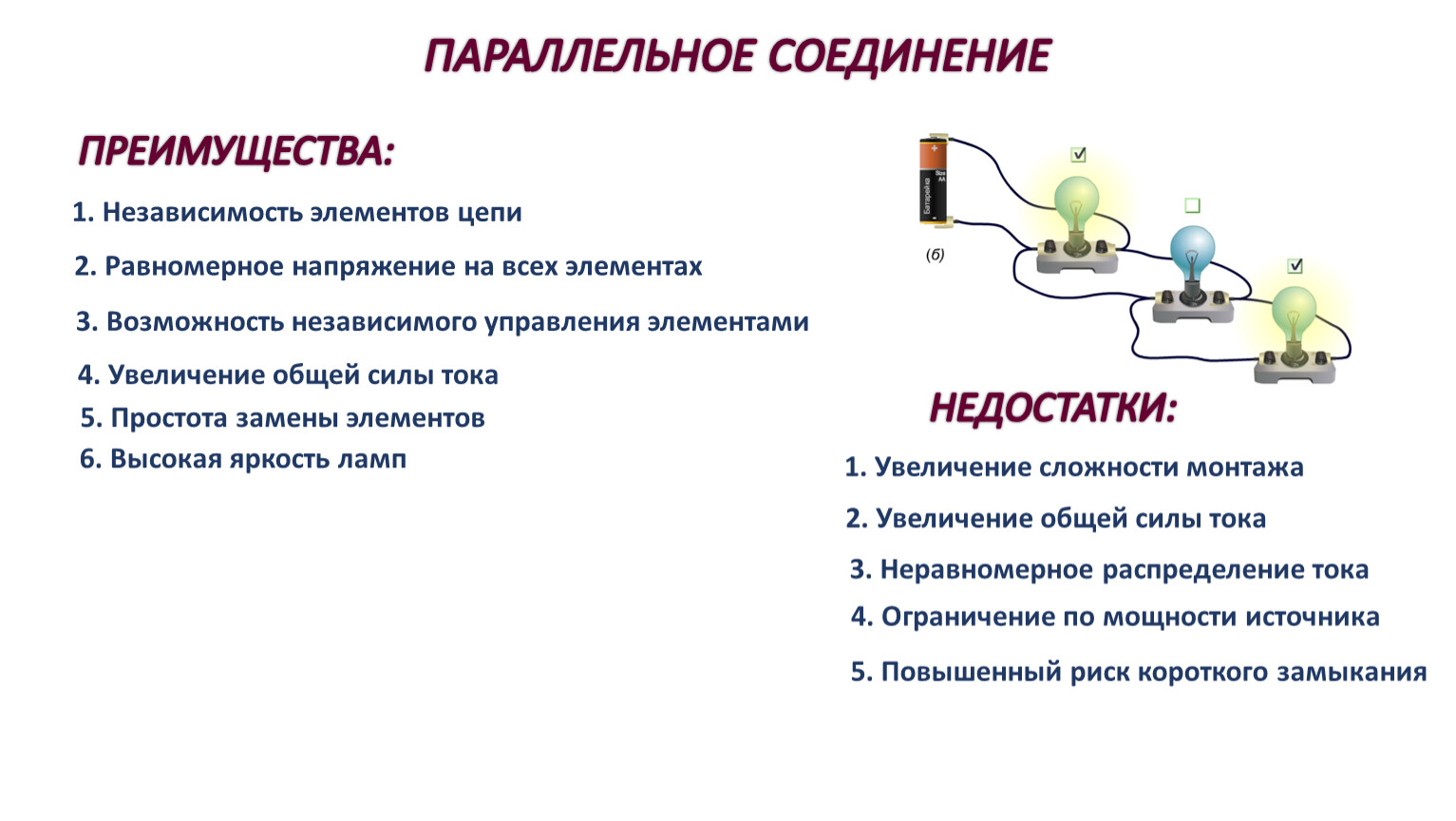

В параллельном соединении элементы цепи соединены параллельно.
Напряжение одинаково на всех элементах цепи
Общий ток – это сумма токов через каждый элемент
Общее сопротивление рассчитывается по формуле

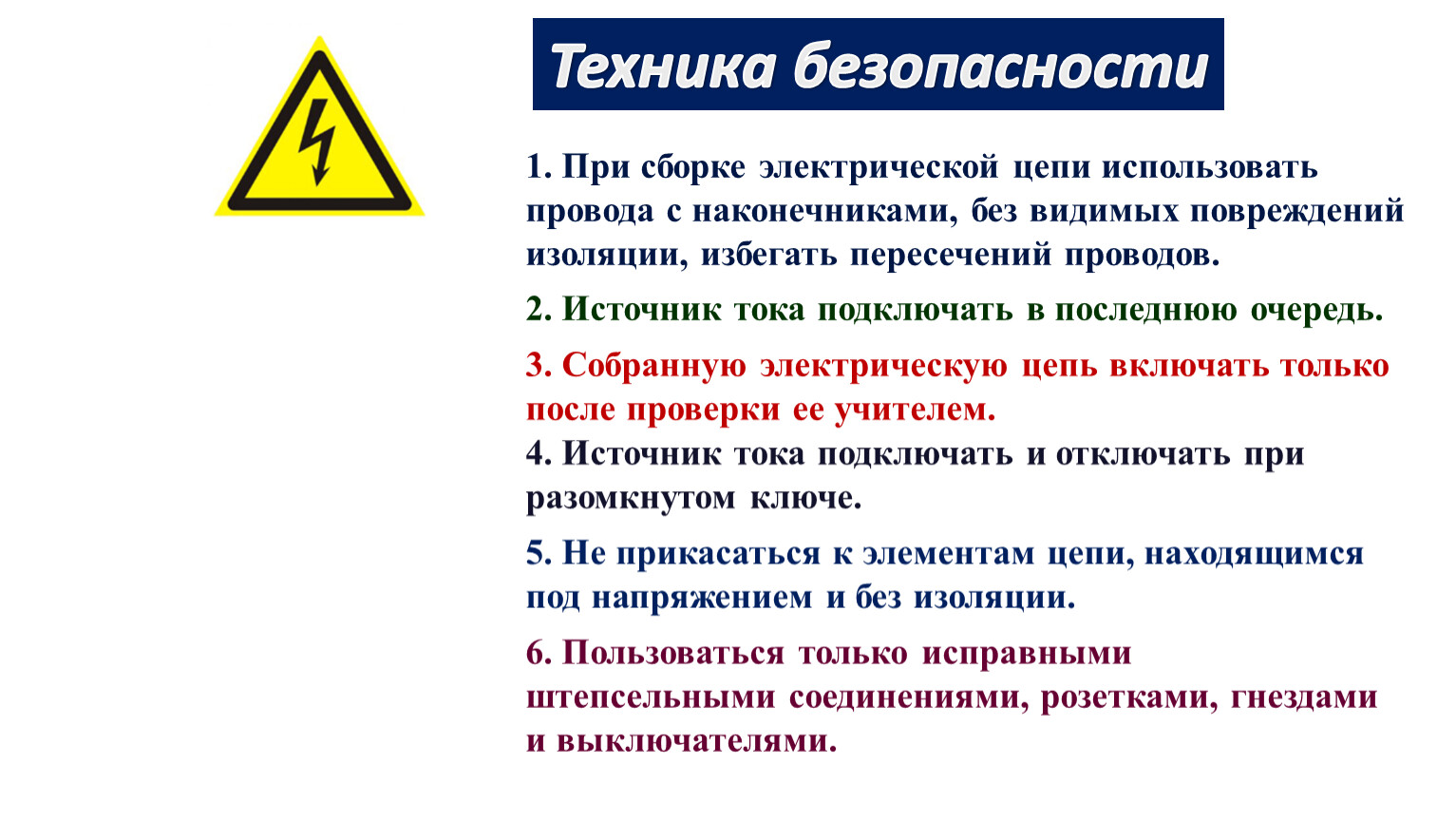

1. При сборке электрической цепи использовать провода с наконечниками, без видимых повреждений изоляции, избегать пересечений проводов.

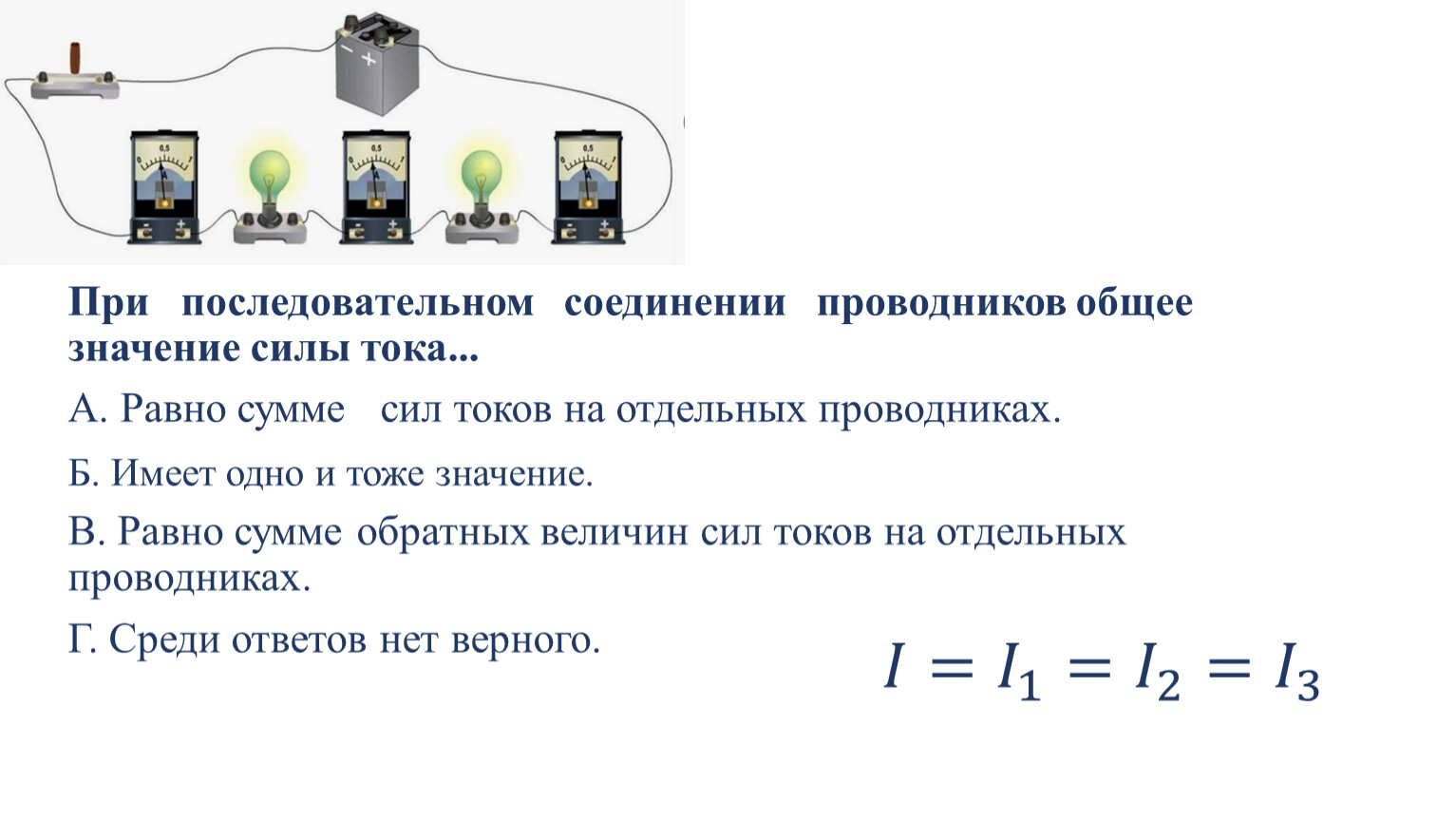

При последовательном соединении проводников общее значение силы тока...
А. Равно сумме сил токов на отдельных проводниках.

В. Равно сумме обратных величин сил токов на от­дельных проводниках.
Г. Среди ответов нет верного.

𝐼𝐼= 𝐼 1 𝐼𝐼 𝐼 1 1 𝐼 1 = 𝐼 2 𝐼𝐼 𝐼 2 2 𝐼 2 = 𝐼 3 𝐼𝐼 𝐼 3 3 𝐼 3

Б. Имеет одно и тоже значение.

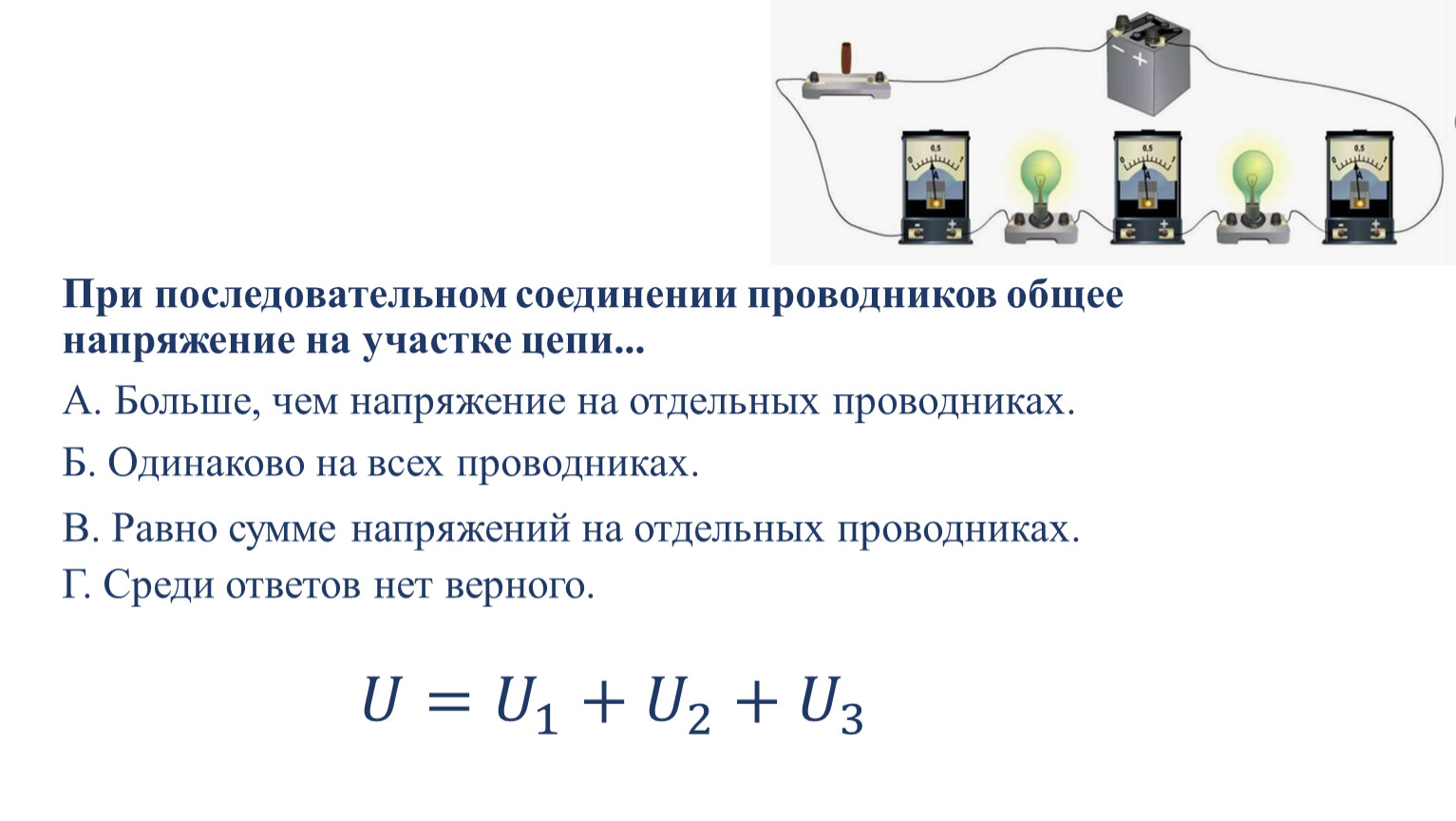

При последовательном соединении проводников общее напряжение на участке цепи...
А. Больше, чем напряжение на отдельных проводниках.
Б. Одинаково на всех проводниках.

Г. Среди ответов нет верного.

𝑈𝑈= 𝑈 1 𝑈𝑈 𝑈 1 1 𝑈 1 + 𝑈 2 𝑈𝑈 𝑈 2 2 𝑈 2 + 𝑈 3 𝑈𝑈 𝑈 3 3 𝑈 3

В. Равно сумме напряжений на отдельных проводниках.

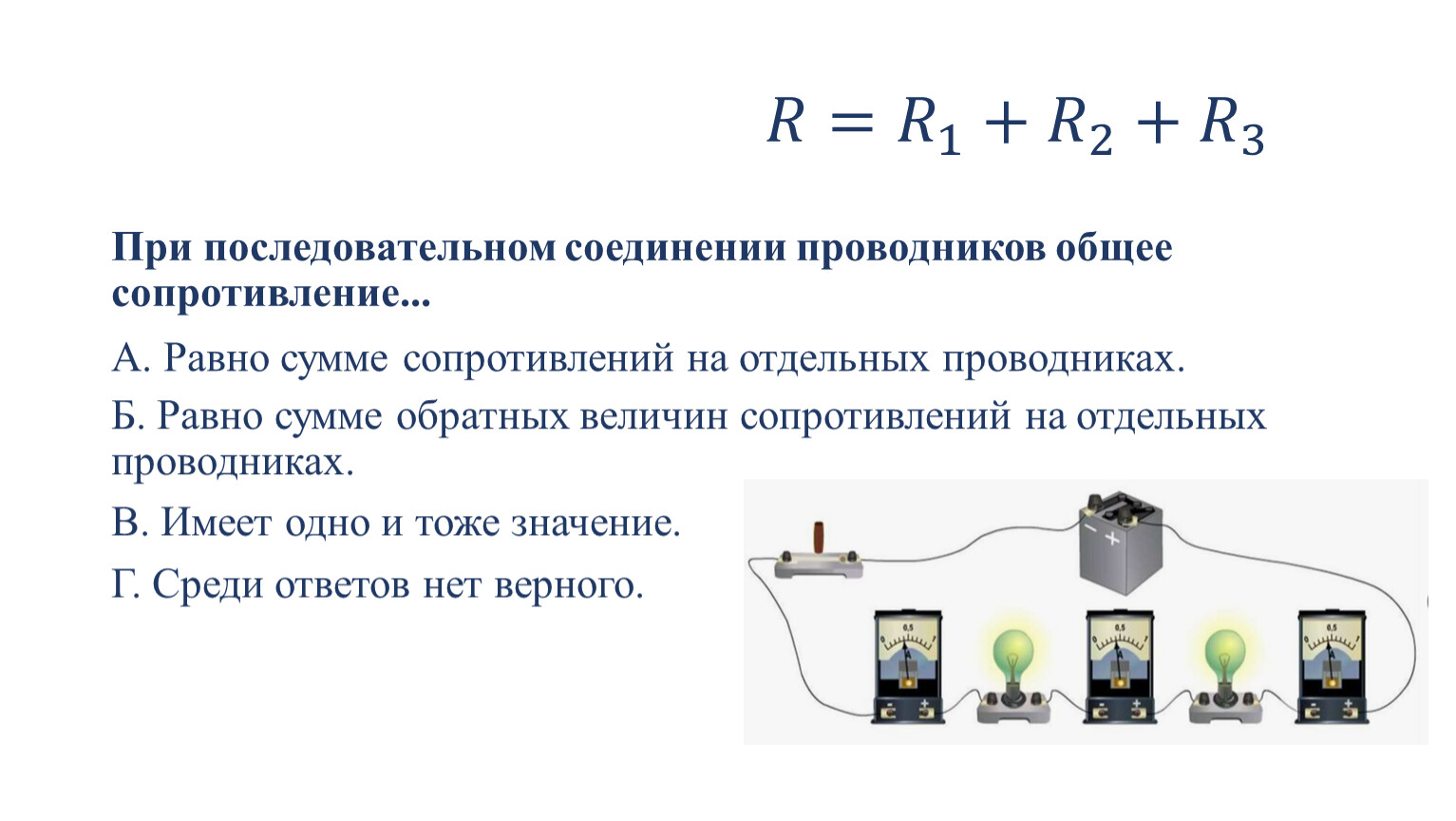

При последовательном соединении проводников общее сопротивление...

Б. Равно сумме обратных величин сопротивлений на от­дельных проводниках.
В. Имеет одно и тоже значение.
Г. Среди ответов нет верного.

𝑅𝑅= 𝑅 1 𝑅𝑅 𝑅 1 1 𝑅 1 + 𝑅 2 𝑅𝑅 𝑅 2 2 𝑅 2 + 𝑅 3 𝑅𝑅 𝑅 3 3 𝑅 3

А. Равно сумме сопротивлений на отдельных проводниках.

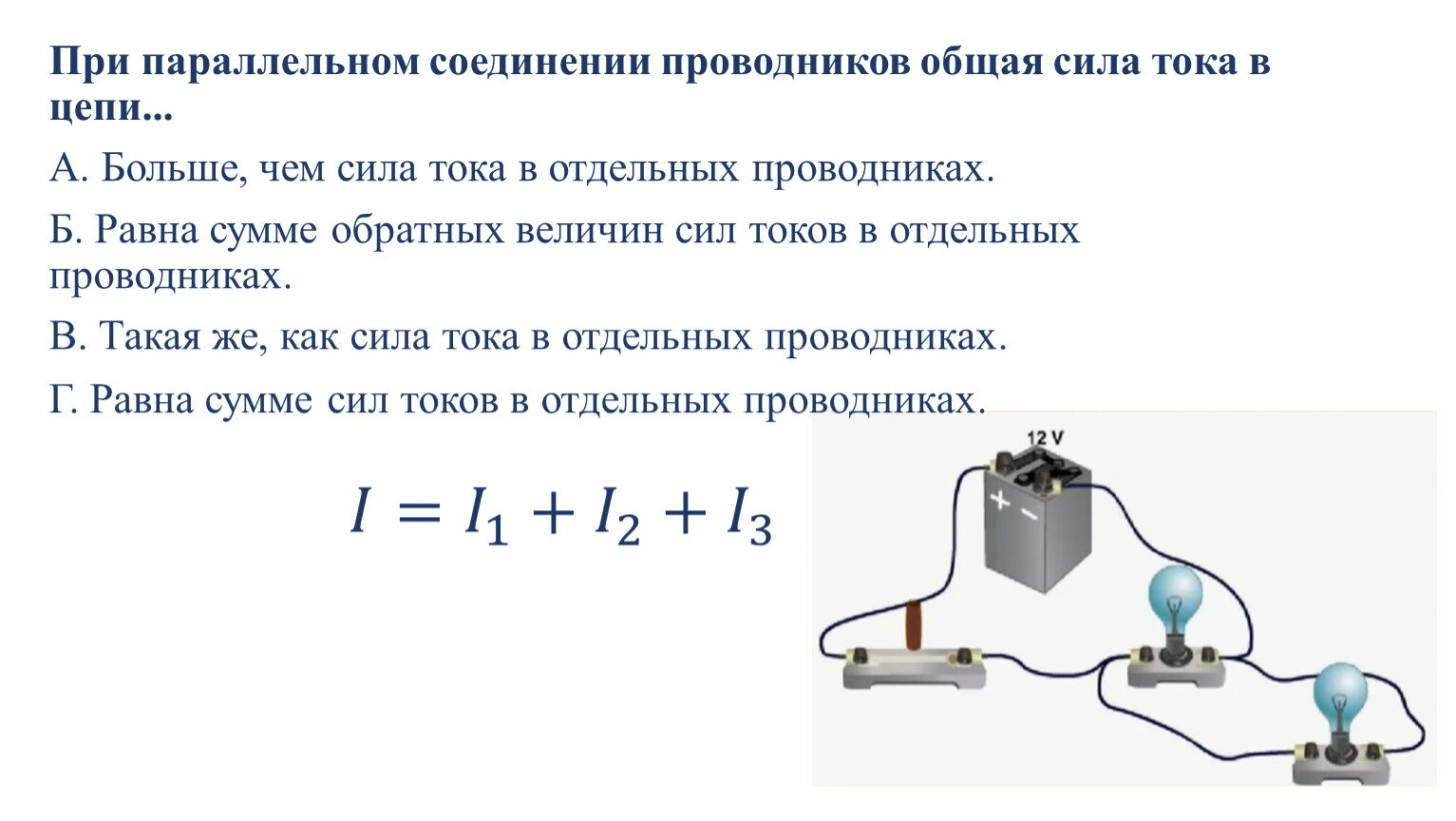

При параллельном соединении проводников общая сила тока в цепи...
А. Больше, чем сила тока в отдельных проводниках.
Б. Равна сумме обратных величин сил токов в отдельных проводниках.
В. Такая же, как сила тока в отдельных проводниках.

𝐼𝐼= 𝐼 1 𝐼𝐼 𝐼 1 1 𝐼 1 + 𝐼 2 𝐼𝐼 𝐼 2 2 𝐼 2 + 𝐼 3 𝐼𝐼 𝐼 3 3 𝐼 3

Г. Равна сумме сил токов в отдельных проводниках.

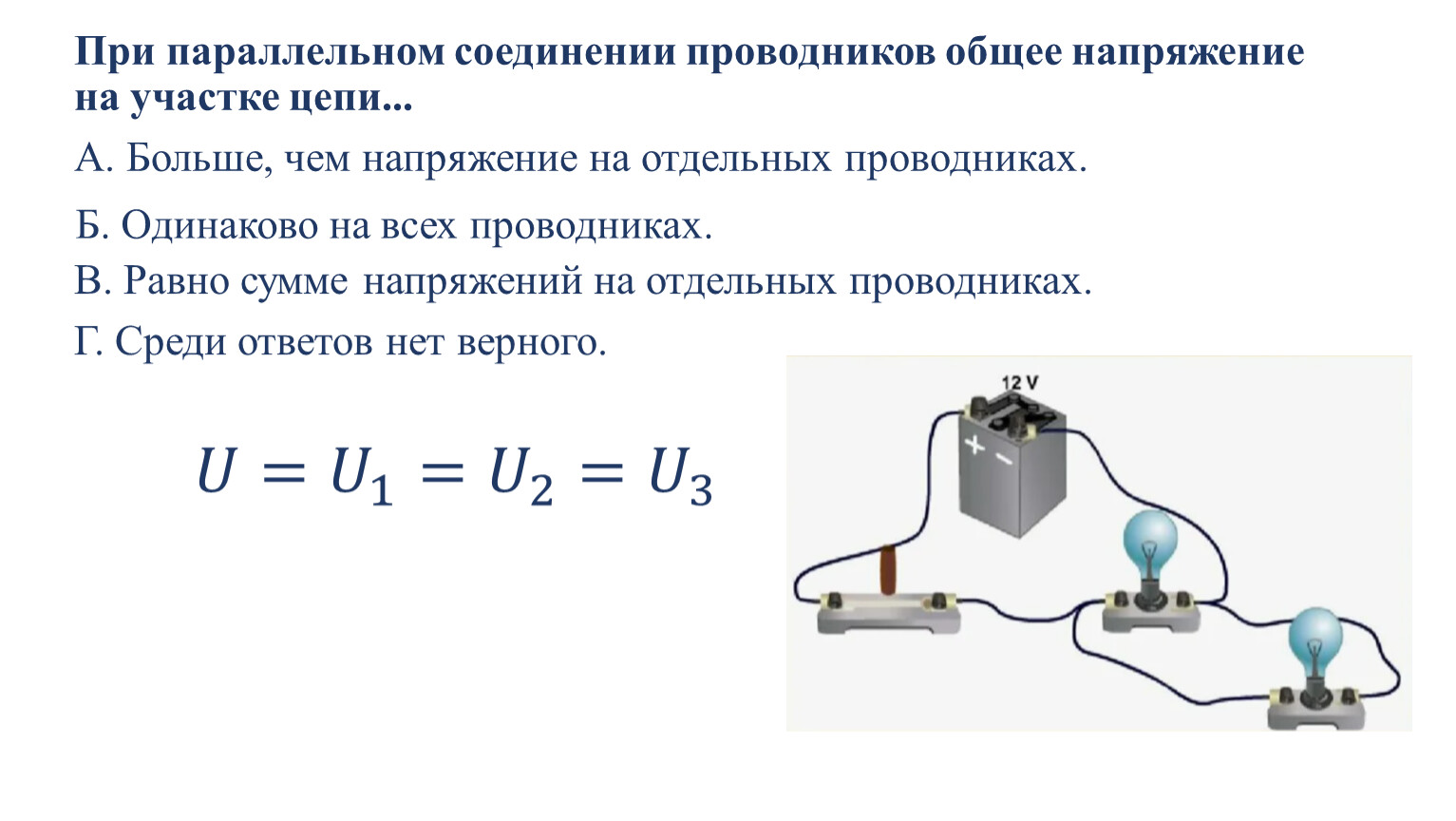

При параллельном соединении проводников общее напряжение на участке цепи...
А. Больше, чем напряжение на отдельных проводниках.

В. Равно сумме на­пряжений на отдельных проводниках.
Г. Среди ответов нет верного.

𝑈𝑈= 𝑈 1 𝑈𝑈 𝑈 1 1 𝑈 1 = 𝑈 2 𝑈𝑈 𝑈 2 2 𝑈 2 = 𝑈 3 𝑈𝑈 𝑈 3 3 𝑈 3

Б. Одинаково на всех проводниках.

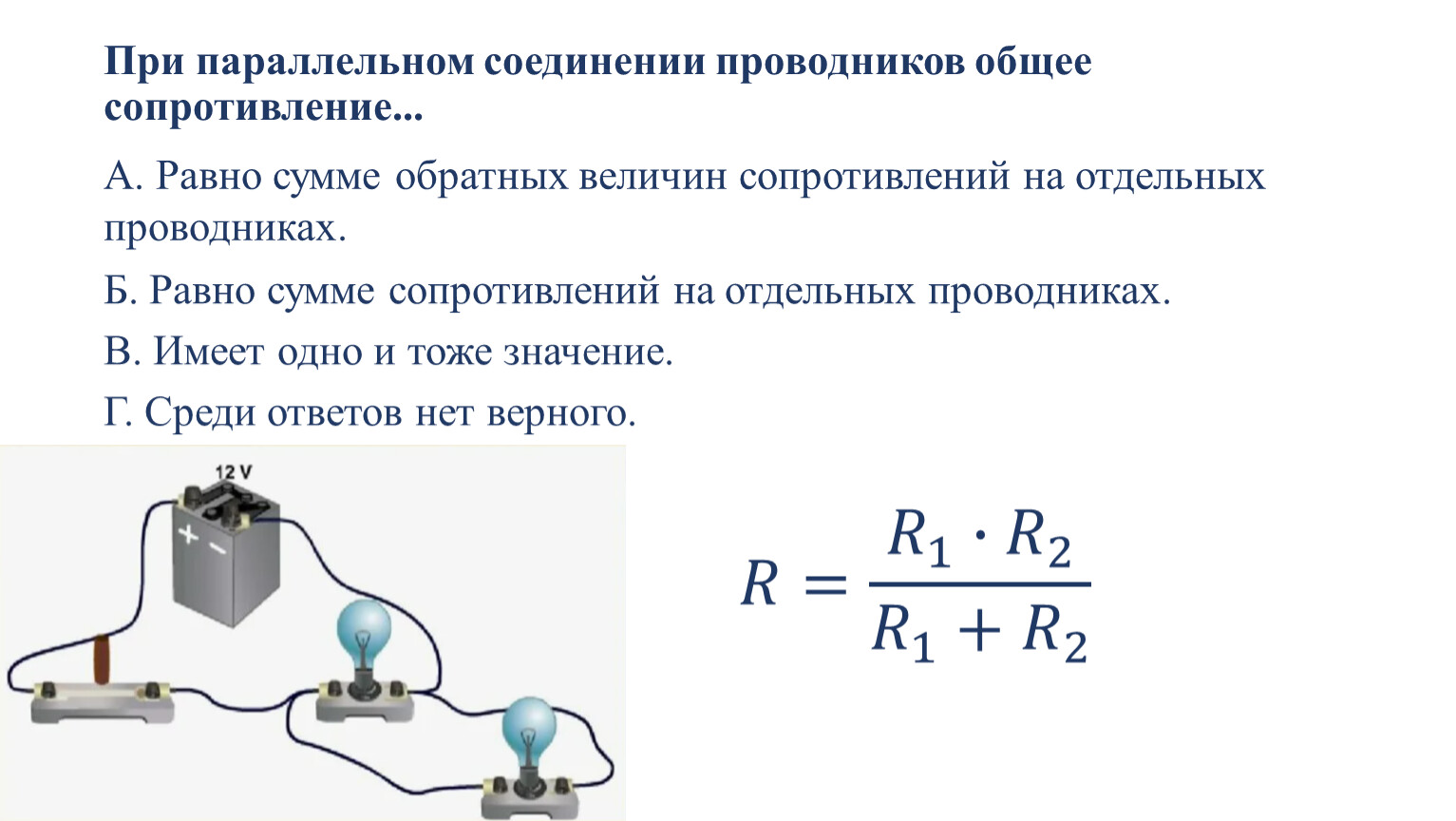

При параллельном соединении проводников общее сопротивление...


Б. Равно сумме сопротивлений на отдельных проводниках.
В. Имеет одно и тоже значение.
Г. Среди ответов нет верного.

𝑅𝑅= 𝑅 1 ∙ 𝑅 2 𝑅 1 + 𝑅 2 𝑅 1 𝑅𝑅 𝑅 1 1 𝑅 1 ∙ 𝑅 2 𝑅𝑅 𝑅 2 2 𝑅 2 𝑅 1 ∙ 𝑅 2 𝑅 1 + 𝑅 2 𝑅 1 𝑅𝑅 𝑅 1 1 𝑅 1 + 𝑅 2 𝑅𝑅 𝑅 2 2 𝑅 2 𝑅 1 ∙ 𝑅 2 𝑅 1 + 𝑅 2

А. Равно сумме обратных величин сопротивлений на от­дельных проводниках.

Я

Домашнее задание

Начертите схему такого соединения проводов в вашем доме, при котором одновременно с выключением лампы в одной комнате загорается лампа в другой.
