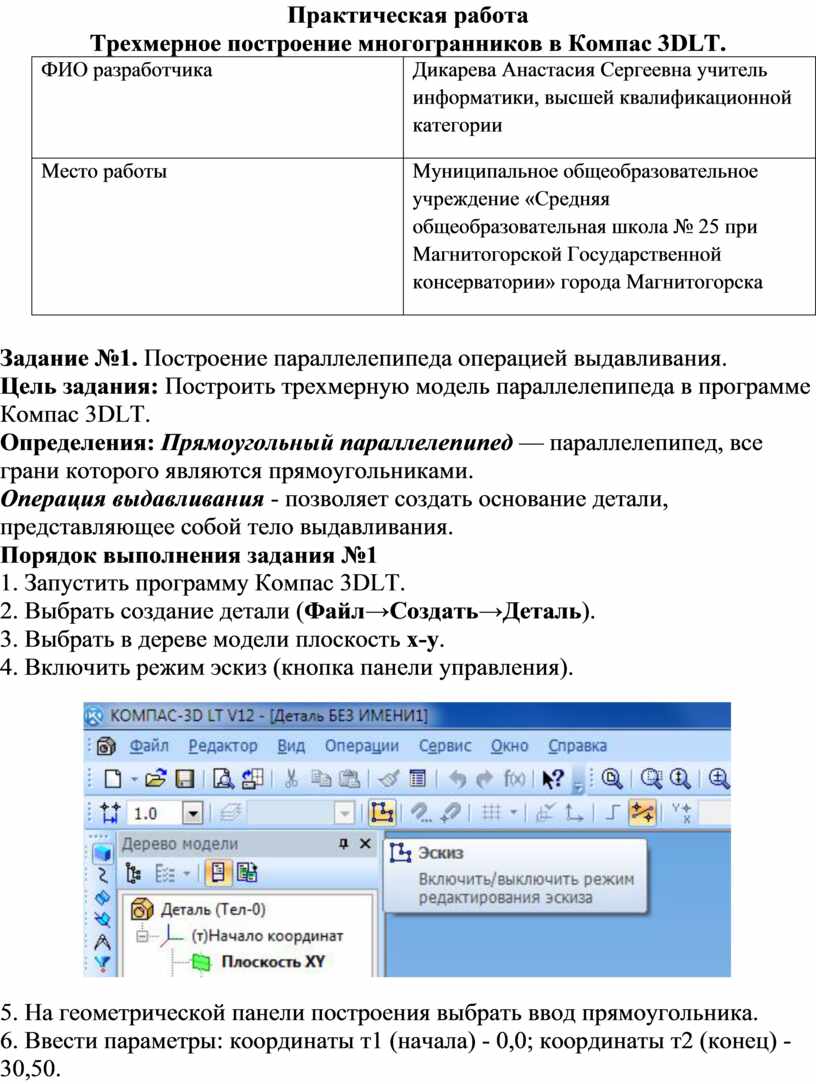

Практическая работа
Трехмерное построение многогранников в Компас 3DLT.
ФИО разработчика |
Дикарева Анастасия Сергеевна учитель информатики, высшей квалификационной категории |
Место работы |
Муниципальное общеобразовательное учреждение «Средняя общеобразовательная школа № 25 при Магнитогорской Государственной консерватории» города Магнитогорска |
Задание №1. Построение параллелепипеда операцией выдавливания.
Цель задания: Построить трехмерную модель параллелепипеда в программе
Компас 3DLT.
Определения: Прямоугольный параллелепипед — параллелепипед, все
грани которого являются прямоугольниками.
Операция выдавливания - позволяет создать основание детали,
представляющее собой тело выдавливания.
Порядок выполнения задания №1
1. Запустить программу Компас 3DLT.
2. Выбрать создание детали (Файл→Создать→Деталь).
3. Выбрать в дереве модели плоскость x-y.

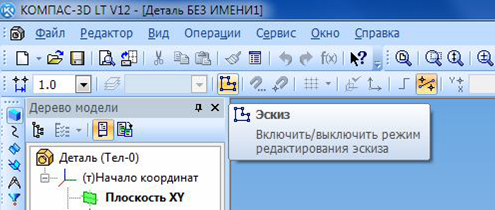

4. Включить режим эскиз (кнопка панели управления).
5. На геометрической панели построения выбрать ввод прямоугольника.
6. Ввести параметры: координаты т1 (начала) - 0,0; координаты т2 (конец) -
30,50.

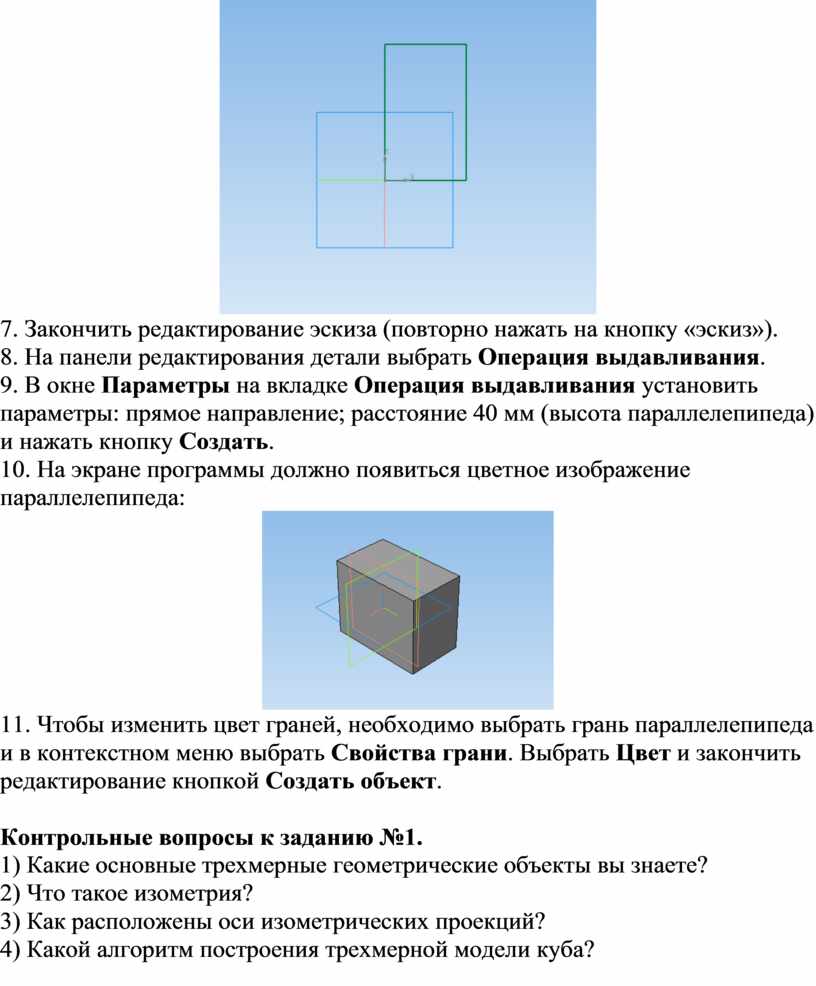

7. Закончить редактирование эскиза (повторно нажать на кнопку «эскиз»).
8. На панели редактирования детали выбрать Операция выдавливания.
9. В окне Параметры на вкладке Операция выдавливания установить
параметры: прямое направление; расстояние 40 мм (высота параллелепипеда) и нажать кнопку Создать.
10. На экране программы должно появиться цветное изображение
параллелепипеда:
11. Чтобы изменить цвет граней, необходимо выбрать грань параллелепипеда
и в контекстном меню выбрать Свойства грани. Выбрать Цвет и закончить редактирование кнопкой Создать объект.
Контрольные вопросы к заданию №1.
1) Какие основные трехмерные геометрические объекты вы знаете?
2) Что такое изометрия?
3) Как расположены оси изометрических проекций?
4) Какой алгоритм построения трехмерной модели куба?
