Трубы на косогорах и дюкеры

ТЕМА №9: «Водопропускные трубы »
Занятие № 14 «Разновидности водопропускных труб.»

Преподаватель ДВ УЦПК
Комсомольского подразделения Черепанов А.С.

ИЗУЧИТЬ:
- Конструкцию водопропускных труб на косогорах и дюкеров;
Сферы применения водопропускных труб на косогорах и дюкерах

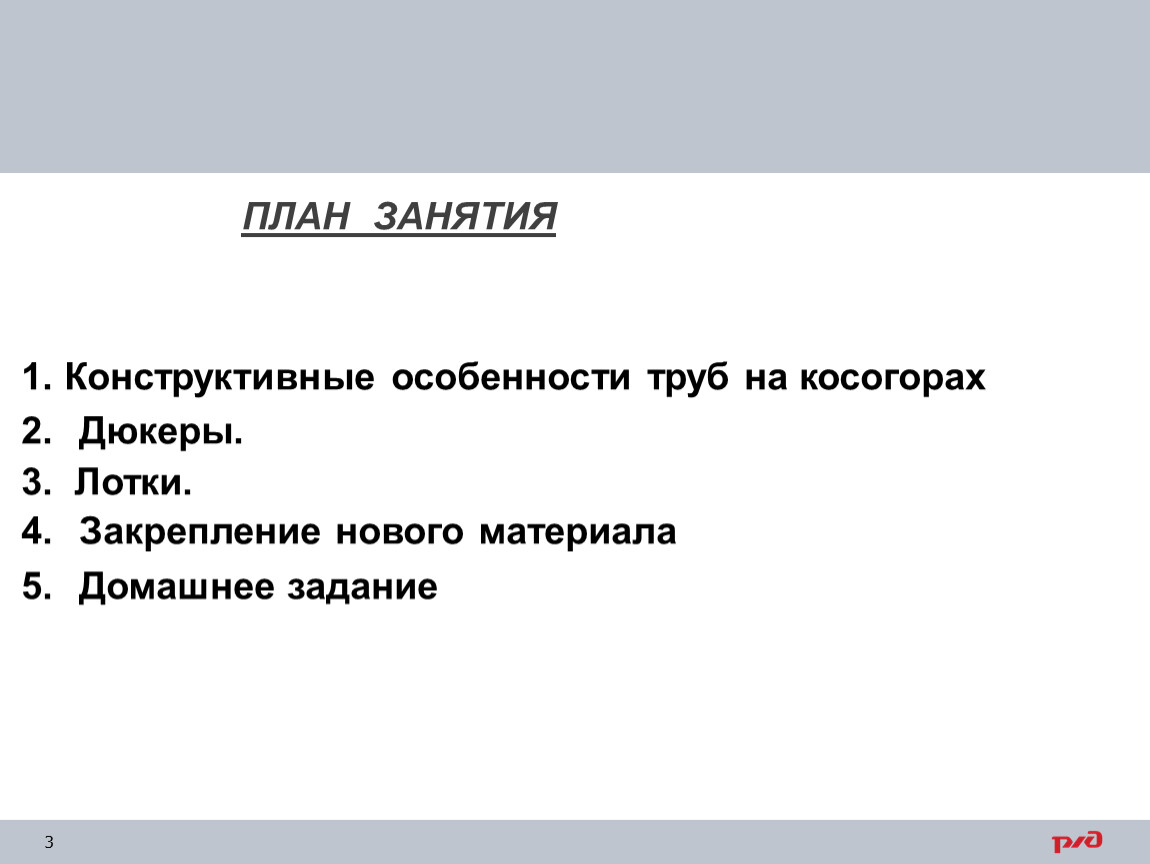

1. Конструктивные особенности труб на косогорах
Дюкеры.
3. Лотки.
4. Закрепление нового материала
5. Домашнее задание

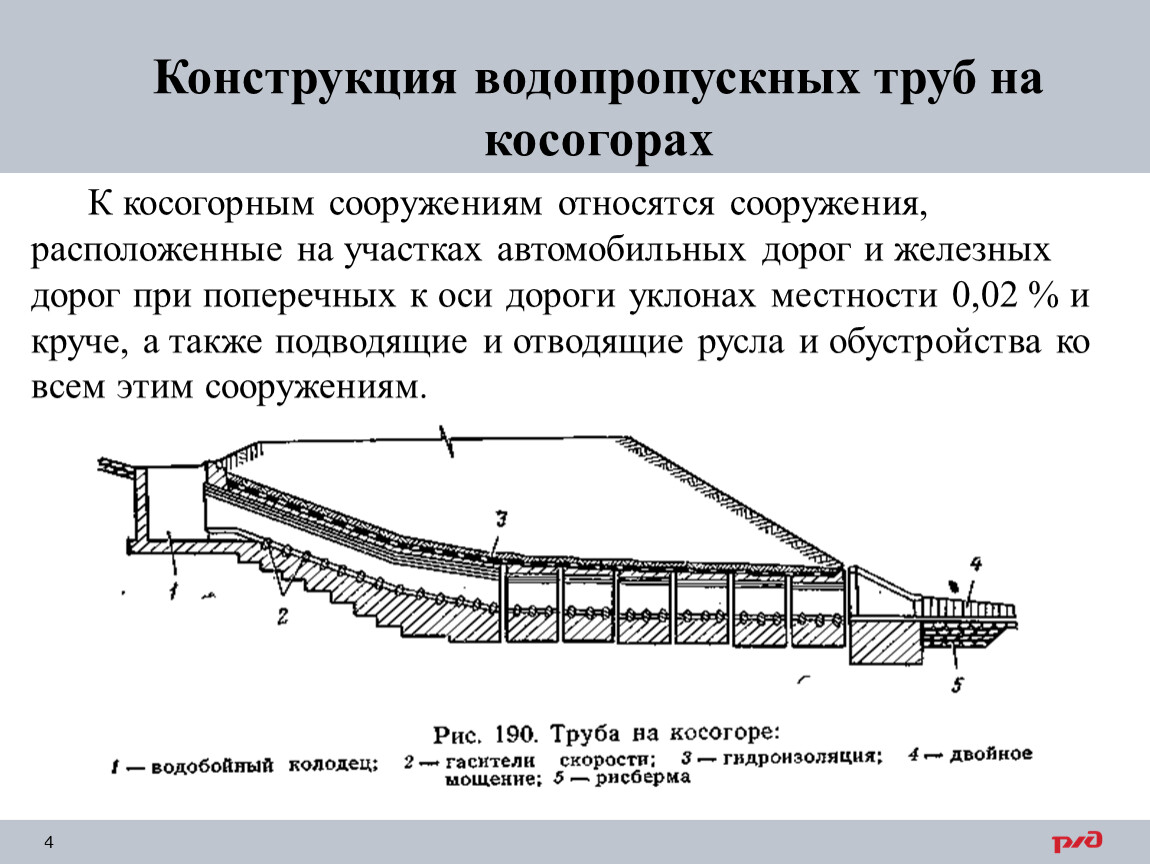

К косогорным сооружениям относятся сооружения, расположенные на участках автомобильных дорог и железных дорог при поперечных к оси дороги уклонах местности 0,02 % и круче, а также подводящие и отводящие русла и обустройства ко всем этим сооружениям.

конструктивные части: быстроток с входным уча­стком, переходное устройство от быстротока к трубе, среднюю часть трубы, гаситель энергии водотока на выходе из трубы и отводное русло с укреплением. При больших уклонах русла трубы имеют на входе и выходе водобойные колодцы или шахты

1 — водобойный колодец; 2 — наклонная часть трубы; 3 — бетонный упор;
4 — нормальный участок трубы; 5 — выходной оголовок

В косогорных сооружениях формируется бурный поток. Косогорными бывают трубы, быстротоки, гасители энергии водного потока, водобойные колодцы и стенки, перепады
