Творческий проект "Полка для ключей "

Содержание

1. Введение………….…………… ………………………………………………..1

     1.1  Обоснование проекта (история, проблемы  и цели, задачи)…………….. 2

     1.2  Актуальность, новизна, практическая значимость………………………. 3

2. Технико-экономическое обоснование:                                                             .     2.1 Анализ и обоснование выбора модели, материал………………………..4

      2.2 Опрос среди учащихся  (Приложение №2 с.13-14)………………………5

3. Технология  изготовления изделия……………………………………………7-8

4. Экологическое обоснование.……………………………………………………8

5. Экономическое обоснование…………………………………………………..8-9 6. Реклама………………………………………………………………..10

7. Самооценка проекта.………………….…….………………………..11

8. Описание готового изделия………………………………………….11   9. Библиографический список…………………………………………..11         Приложение №1..................................................................................................12

Приложение №2…………………………………………………………….13-14

Приложение №3………………………………………………………………………..15 Приложение №4………………………………………………………………..16

Приложение №5……………………………………………………….……17-22

Приложение №6……………………………………………………………..…………23 Приложение №7………………………………………………………………..24

ПРИЛОЖЕНИЕ №8 ……………………………………………………………………….25

Приложение №9……………………………………………………………….. 26

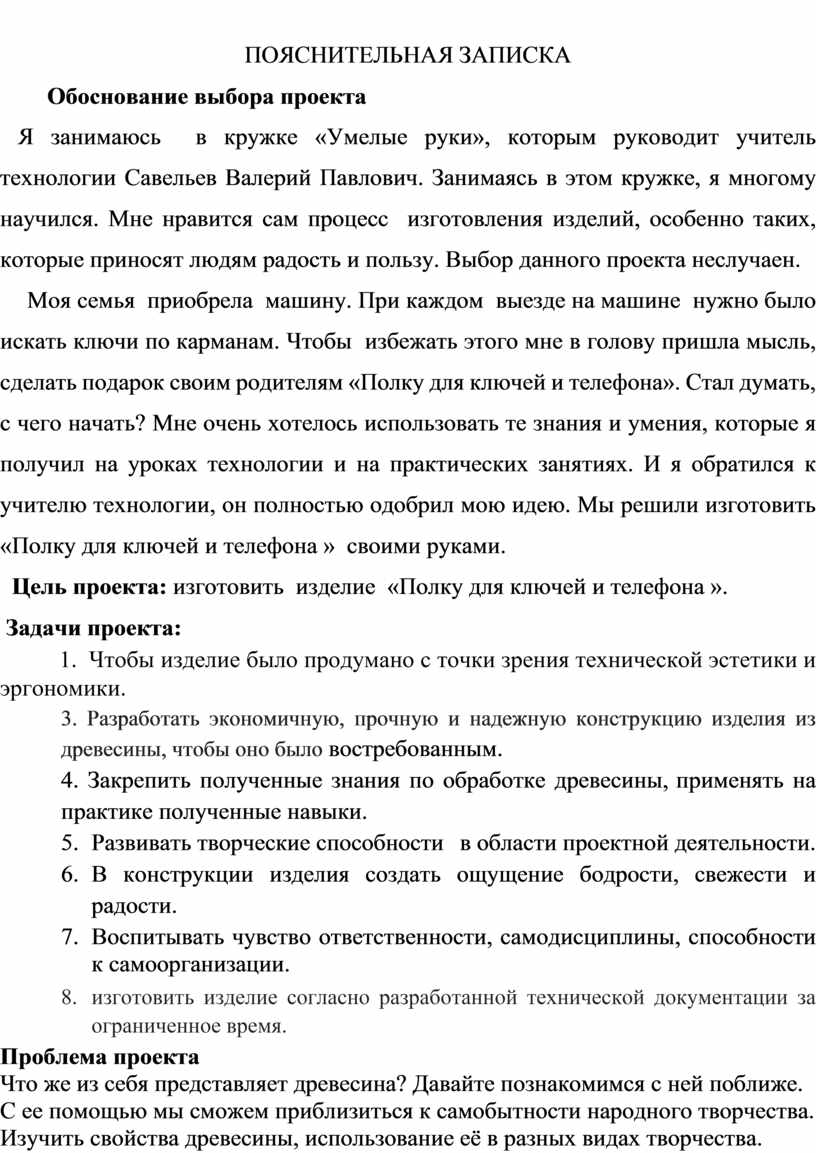

Пояснительная записка

        Обоснование выбора проекта

   Я занимаюсь  в кружке «Умелые руки», которым руководит учитель технологии Савельев Валерий Павлович. Занимаясь в этом кружке, я многому научился. Мне нравится сам процесс  изготовления изделий, особенно таких, которые приносят людям радость и пользу. Выбор данного проекта неслучаен.

     Моя семья  приобрела  машину. При каждом  выезде на машине  нужно было искать ключи по карманам. Чтобы  избежать этого мне в голову пришла мысль,  сделать подарок своим родителям «Полку для ключей и телефона». Стал думать, с чего начать? Мне очень хотелось использовать те знания и умения, которые я получил на уроках технологии и на практических занятиях. И я обратился к учителю технологии, он полностью одобрил мою идею. Мы решили изготовить «Полку для ключей и телефона »  своими руками.

  Цель проекта: изготовить  изделие  «Полку для ключей и телефона ».

 Задачи проекта:

          1.  Чтобы изделие было продумано с точки зрения технической эстетики и эргономики.

3. Разработать экономичную, прочную и надежную конструкцию изделия из древесины, чтобы оно было востребованным.

4. Закрепить полученные знания по обработке древесины, применять на практике полученные навыки.

5.     Развивать творческие способности   в области проектной деятельности.

6.     В конструкции изделия создать ощущение бодрости, свежести и радости.

7.     Воспитывать чувство ответственности, самодисциплины, способности к самоорганизации.

8.      изготовить изделие согласно разработанной технической документации за ограниченное время.

Проблема проекта

Что же из себя представляет древесина? Давайте познакомимся с ней поближе. С ее помощью мы сможем приблизиться к самобытности народного творчества. Изучить свойства древесины, использование её в разных видах творчества. Научимся работать некоторыми столярными инструментами и приспособлениями.

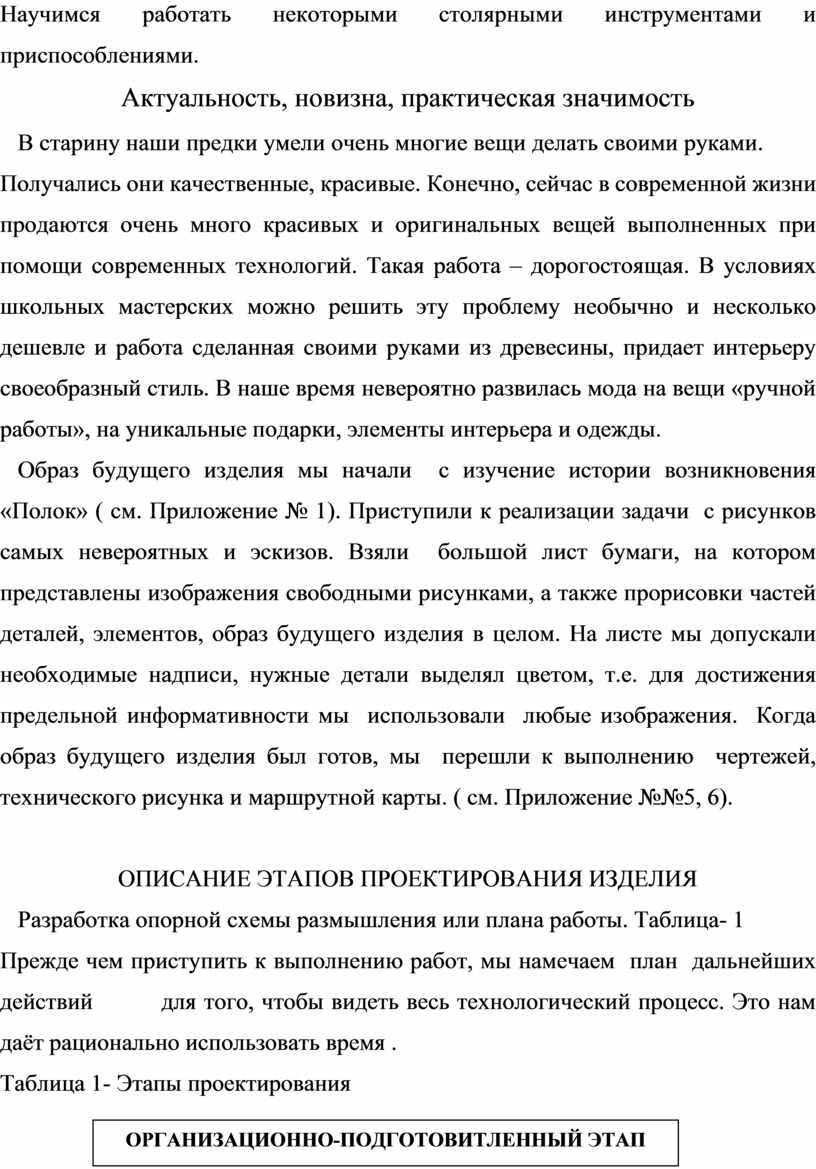

Актуальность, новизна, практическая значимость

   В старину наши предки умели очень многие вещи делать своими руками.

Получались они качественные, красивые. Конечно, сейчас в современной жизни продаются очень много красивых и оригинальных вещей выполненных при помощи современных технологий. Такая работа – дорогостоящая. В условиях школьных мастерских можно решить эту проблему необычно и несколько дешевле и работа сделанная своими руками из древесины, придает интерьеру своеобразный стиль. В наше время невероятно развилась мода на вещи «ручной работы», на уникальные подарки, элементы интерьера и одежды.

   Образ будущего изделия мы начали  с изучение истории возникновения  «Полок» ( см. Приложение № 1). Приступили к реализации задачи  с рисунков самых невероятных и эскизов. Взяли  большой лист бумаги, на котором представлены изображения свободными рисунками, а также прорисовки частей деталей, элементов, образ будущего изделия в целом. На листе мы допускали  необходимые надписи, нужные детали выделял цветом, т.е. для достижения предельной информативности мы  использовали  любые изображения.  Когда образ будущего изделия был готов, мы  перешли к выполнению  чертежей, технического рисунка и маршрутной карты. ( см. Приложение №№5, 6).

Описание этапов проектирования изделия

   Разработка опорной схемы размышления или плана работы. Таблица- 1

Прежде чем приступить к выполнению работ, мы намечаем  план  дальнейших действий         для того, чтобы видеть весь технологический процесс. Это нам даёт рационально использовать время .

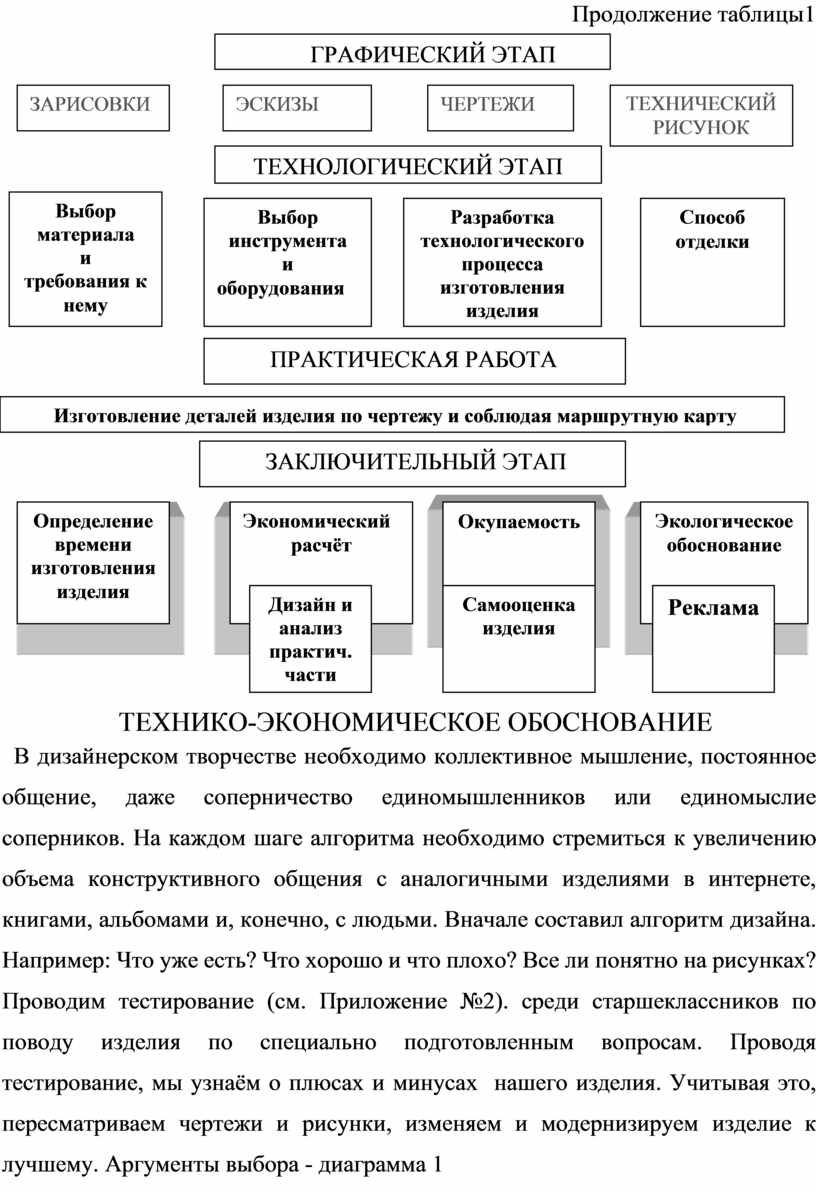

Таблица 1- Этапы проектирования

ЗАРИСОВКИ

ЭСКИЗЫ

ЧЕРТЕЖИ

ТЕХНИЧЕСКИЙ РИСУНОК

Технологический этап

Выбор материала и требования к  нему

Выбор инструмента и оборудования

Разработка технологического процесса изготовления изделия

Способ отделки

Практическая работа

Изготовление деталей изделия по чертежу и соблюдая маршрутную карту

Заключительный этап

  Технико-экономическое обоснование

  В дизайнерском творчестве необходимо коллективное мышление, постоянное общение, даже соперничество единомышленников или единомыслие соперников. На каждом шаге алгоритма необходимо стремиться к увеличению объема конструктивного общения с аналогичными изделиями в интернете, книгами, альбомами и, конечно, с людьми. Вначале составил алгоритм дизайна. Например: Что уже есть? Что хорошо и что плохо? Все ли понятно на рисунках? Проводим тестирование (см. Приложение №2). среди старшеклассников по поводу изделия по специально подготовленным вопросам. Проводя тестирование, мы узнаём о плюсах и минусах  нашего изделия. Учитывая это, пересматриваем чертежи и рисунки, изменяем и модернизируем изделие к лучшему. Аргументы выбора - диаграмма 1

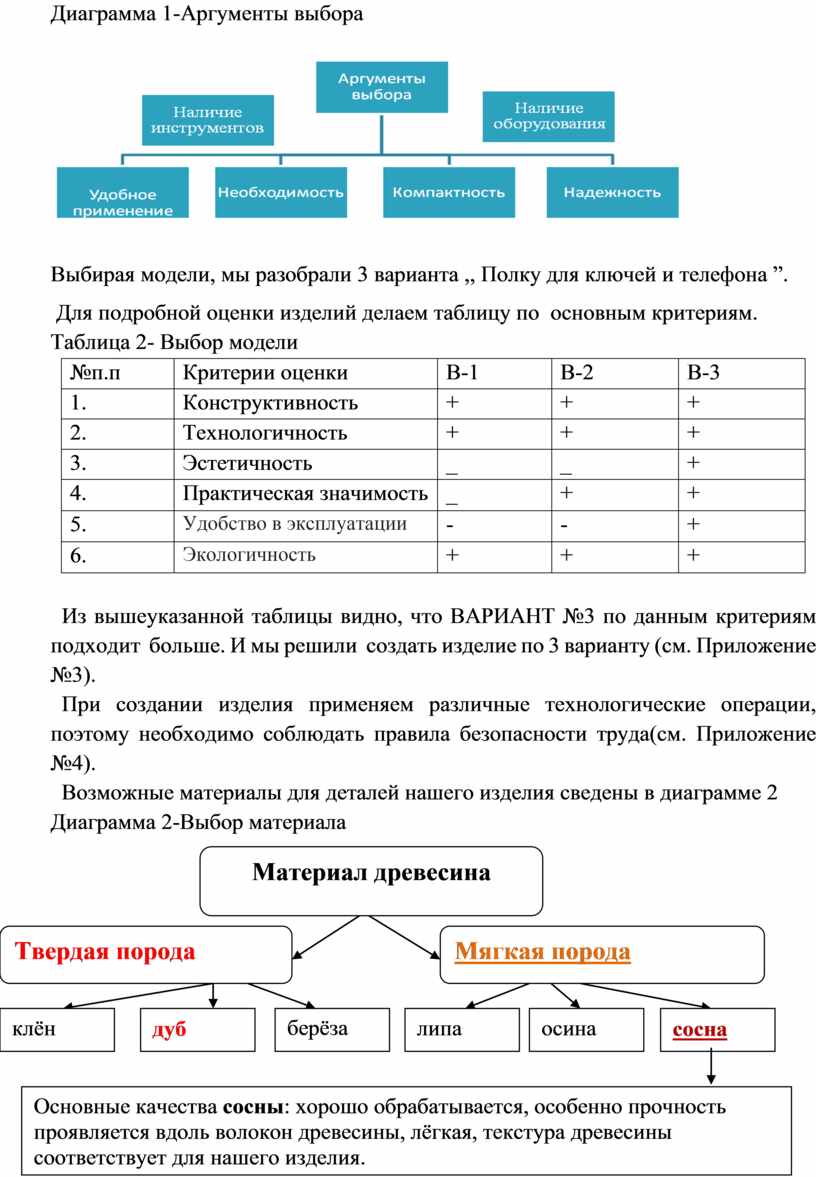

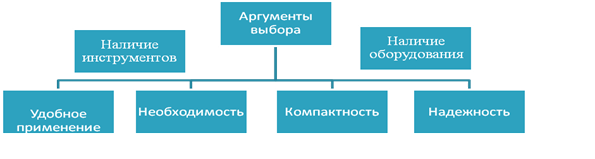

Диаграмма 1-Аргументы выбора

   Выбирая модели, мы разобрали 3 варианта ,, Полку для ключей и телефона ”.

 Для подробной оценки изделий делаем таблицу по  основным критериям.

Таблица 2- Выбор модели

  Из вышеуказанной таблицы видно, что ВАРИАНТ №3 по данным критериям подходит  больше. И мы решили  создать изделие по 3 варианту (см. Приложение №3).

  При создании изделия применяем различные технологические операции, поэтому необходимо соблюдать правила безопасности труда(см. Приложение №4).

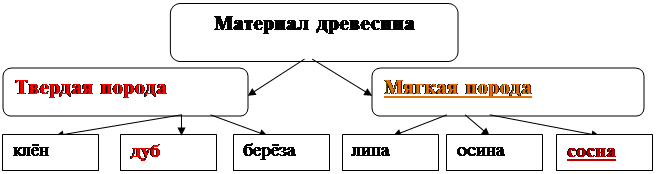

  Возможные материалы для деталей нашего изделия сведены в диаграмме 2

Диаграмма 2-Выбор материала

   Мы используем следующие виды отделки деревянных деталей. Диаграмма 3                                                                                                                                          Диаграмма  3-Виды отделки

При изготовлении изделии «Полку для ключей и телефона» применяю следующие виды технологических операций - диаграмма 4:

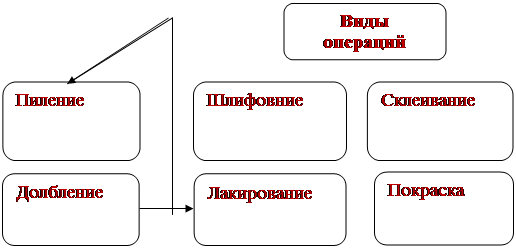

Диаграмма  4 ˗ Виды операций

Технология изготовления изделия

   Чертежи  деталей  изделия и маршрутная карта деталей « Полки» представлены в  (см.Приложении №№ 5,6 ). Деталь - « Стойка» изготавливаем из древесины мягкой  породы (сосна) с соблюдением определенной последовательности на токарном станке по дереву СТД120М. Основание из круглой цельной древесины (дуб).

   Для изготовления деталей изделия  я использую угольник, линейку, карандаш, пилу, рубанок, шлифовальную машину,  и  сверлильный станок. Последовательность изготовления изделия: «Основание полки».

1-этап.  Выпиливание из древесины, кругляка (дуб)  с диаметром 18 мм и высотой 25 мм. 2- этап. Шлифовка поверхности А и Б. Применяю плоский напильник и шлифовальную машину.

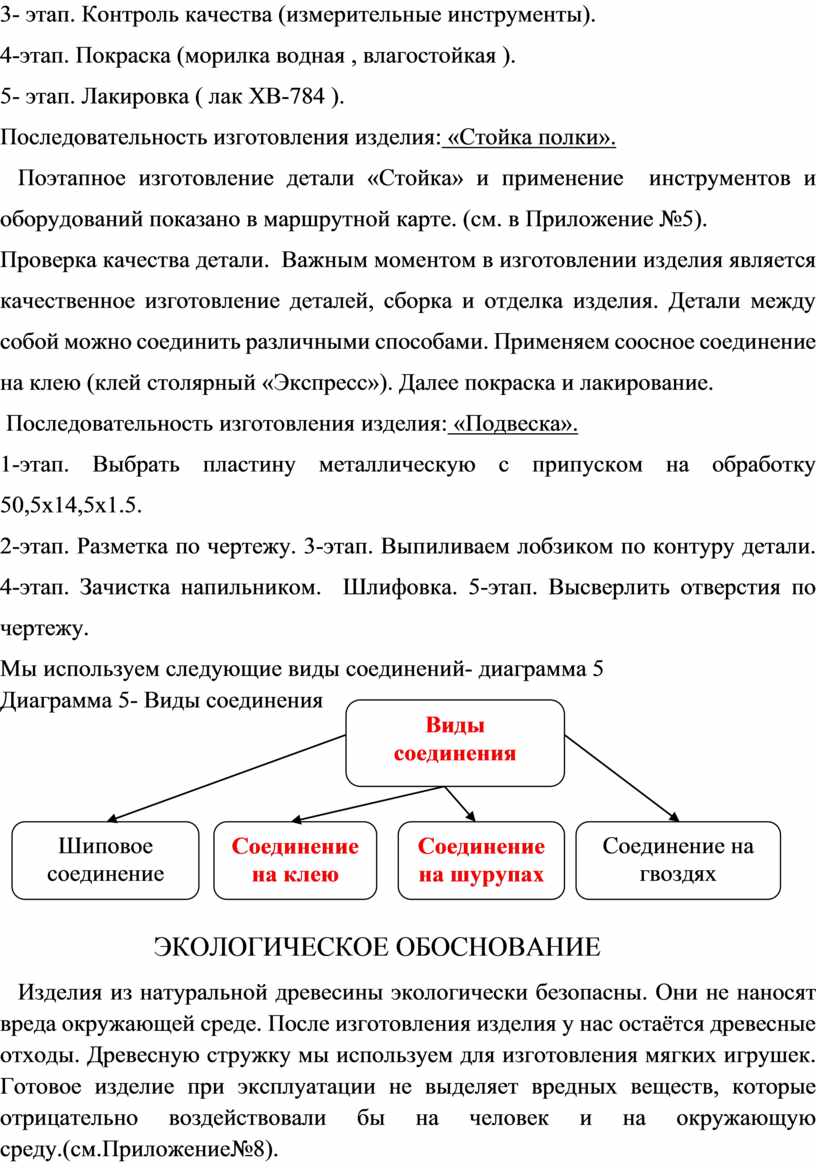

3- этап. Контроль качества (измерительные инструменты).

4-этап. Покраска (морилка водная , влагостойкая ).

5- этап. Лакировка ( лак ХВ-784 ).

Последовательность изготовления изделия: «Стойка полки».

   Поэтапное изготовление детали «Стойка» и применение  инструментов и оборудований показано в маршрутной карте. (см. в Приложение №5).

Проверка качества детали.  Важным моментом в изготовлении изделия является качественное изготовление деталей, сборка и отделка изделия. Детали между собой можно соединить различными способами. Применяем соосное соединение на клею (клей столярный «Экспресс»). Далее покраска и лакирование.

 Последовательность изготовления изделия: «Подвеска».

1-этап. Выбрать пластину металлическую с припуском на обработку 50,5х14,5х1.5.

2-этап. Разметка по чертежу. 3-этап. Выпиливаем лобзиком по контуру детали. 4-этап. Зачистка напильником.  Шлифовка. 5-этап. Высверлить отверстия по чертежу.

Мы используем следующие виды соединений- диаграмма 5

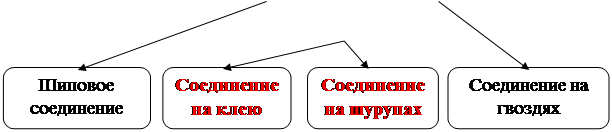

Диаграмма 5- Виды соединения

                          Экологическое обоснование

   Изделия из натуральной древесины экологически безопасны. Они не наносят вреда окружающей среде. После изготовления изделия у нас остаётся древесные отходы. Древесную стружку мы используем для изготовления мягких игрушек. Готовое изделие при эксплуатации не выделяет вредных веществ, которые отрицательно воздействовали бы на человек и на окружающую среду.(см.Приложение№8).

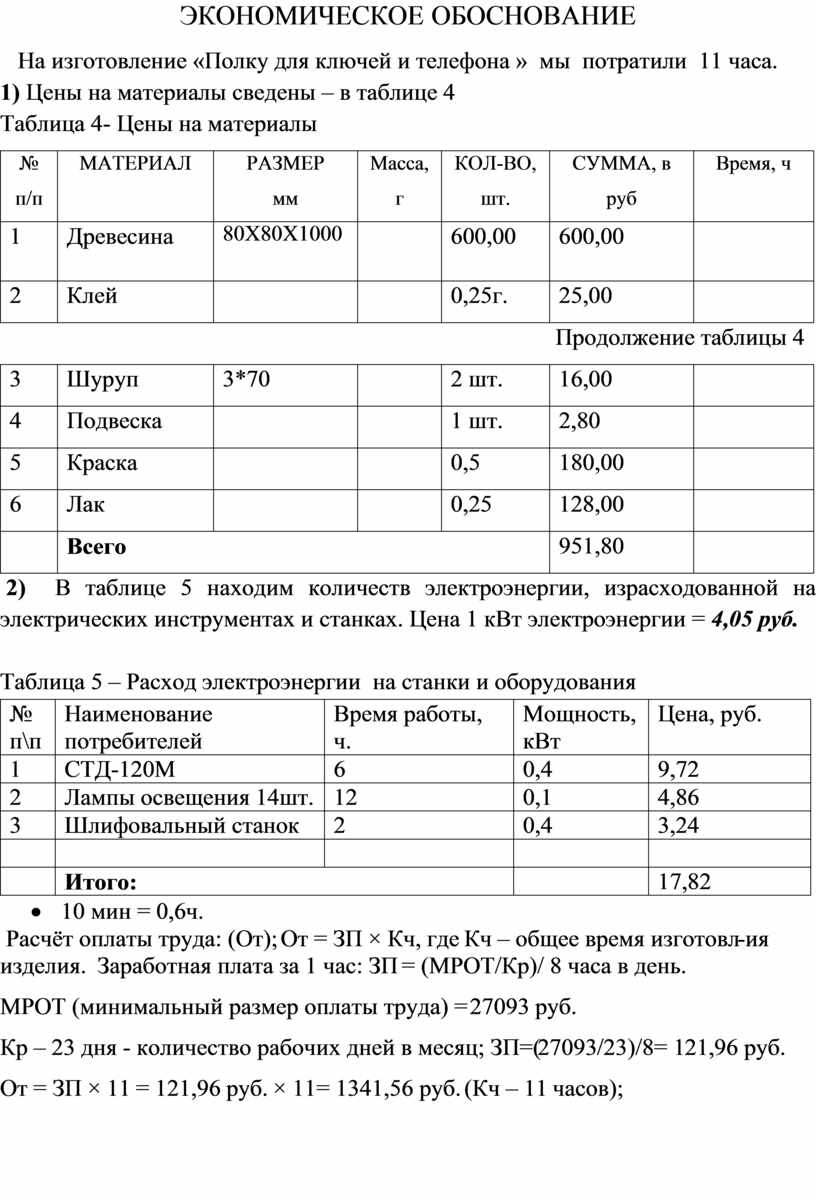

ЭКОНОМИЧЕСКОЕ ОБОСНОВАНИЕ

   На изготовление «Полку для ключей и телефона »  мы  потратили  11 часа.

1) Цены на материалы сведены – в таблице 4

Таблица 4- Цены на материалы

 2)  В таблице 5 находим количеств электроэнергии, израсходованной на электрических инструментах и станках. Цена 1 кВт электроэнергии = 4,05 руб.

Таблица 5 – Расход электроэнергии  на станки и оборудования

·        10 мин = 0,6ч.

 Расчёт оплаты труда: (От); От = ЗП × Кч, где Кч – общее время изготовл-ия изделия.  Заработная плата за 1 час: ЗП = (МРОТ/Кр)/ 8 часа в день.

МРОТ (минимальный размер оплаты труда) = 27093 руб.

Кр – 23 дня - количество рабочих дней в месяц; ЗП=(27093/23)/8= 121,96 руб.

От = ЗП × 11 = 121,96 руб. × 11= 1341,56 руб. (Кч – 11 часов);

Статья расходов на изготовление «Полку для ключей и телефона»– в таблице 5:

Таблица 5 - Статья расходов

ценообразование

Для этого применяем коэффициент прибыли -1,5;  2311,11*1,5=3466,77

Прибыль составит: 3466,77-2311,18= 1155,59

РЕКЛАМА проекта

Полочка  нам нужна всегда,
С ней всегда удобно.
Только выбор, вот беда!
Бывает очень долгим...

Если полочку для вас
Не сыщешь в магазине,
Мы сделаем под ваш заказ
Лучшее изделие в мире!

Не проходите мимо! Только сейчас и только у нас

в продаже имеется «Полка для ключей и телефона».

И при покупке двух, вторую вы получите со скидкой 50%.

 Акция проходит с 1 января по 31 января 2025г.

 Заказы принимаем по телефону: +9379571960

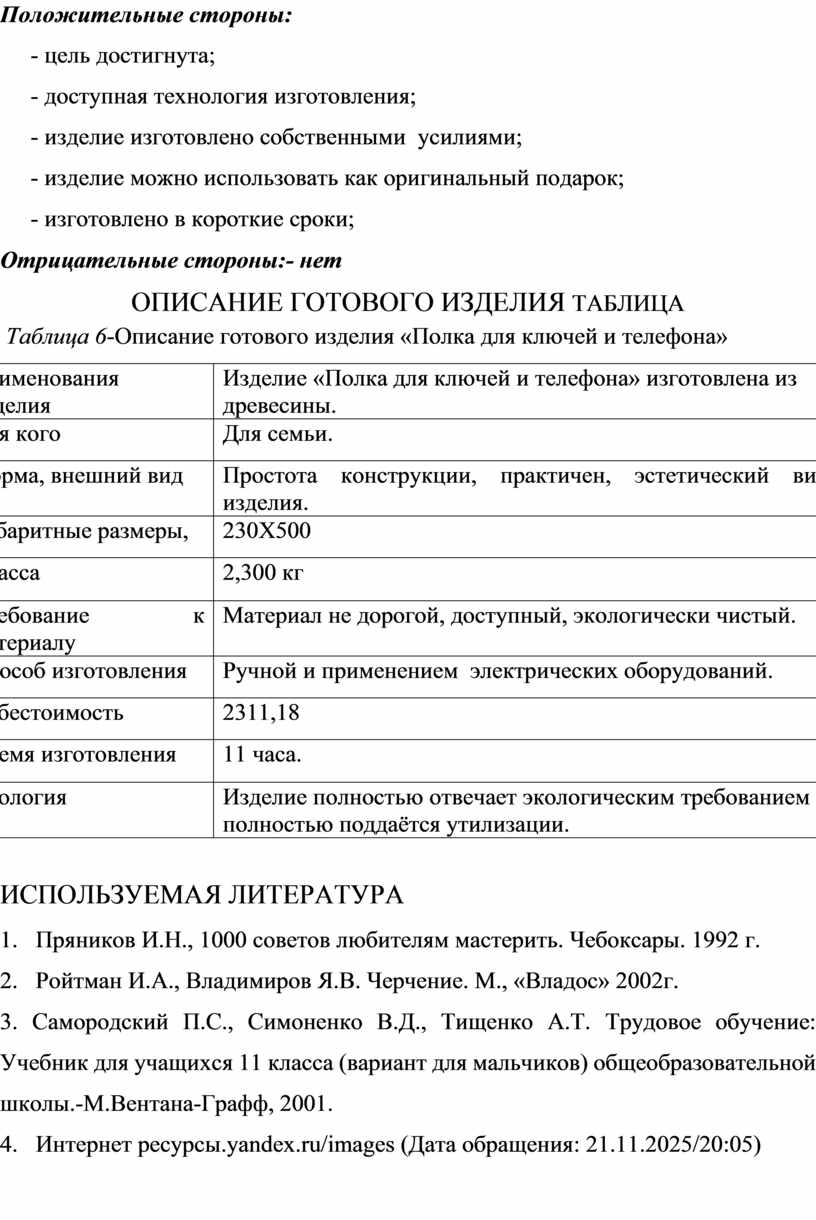

САМООценка проекта

Положительные стороны:

- цель достигнута;

- доступная технология изготовления;

- изделие изготовлено собственными  усилиями;

- изделие можно использовать как оригинальный подарок;

- изготовлено в короткие сроки;

Отрицательные стороны:- нет

Описание готового изделия таблица

 Таблица 6-Описание готового изделия «Полка для ключей и телефона»

Используемая литература

1.   Пряников И.Н., 1000 советов любителям мастерить. Чебоксары. 1992 г.

2.   Ройтман И.А., Владимиров Я.В. Черчение. М., «Владос» 2002г.

3. Самородский П.С., Симоненко В.Д., Тищенко А.Т. Трудовое обучение: Учебник для учащихся 11 класса (вариант для мальчиков) общеобразовательной школы.-М.Вентана-Графф, 2001.

4.   Интернет ресурсы.yandex.ru/images (Дата обращения: 21.11.2025/20:05)

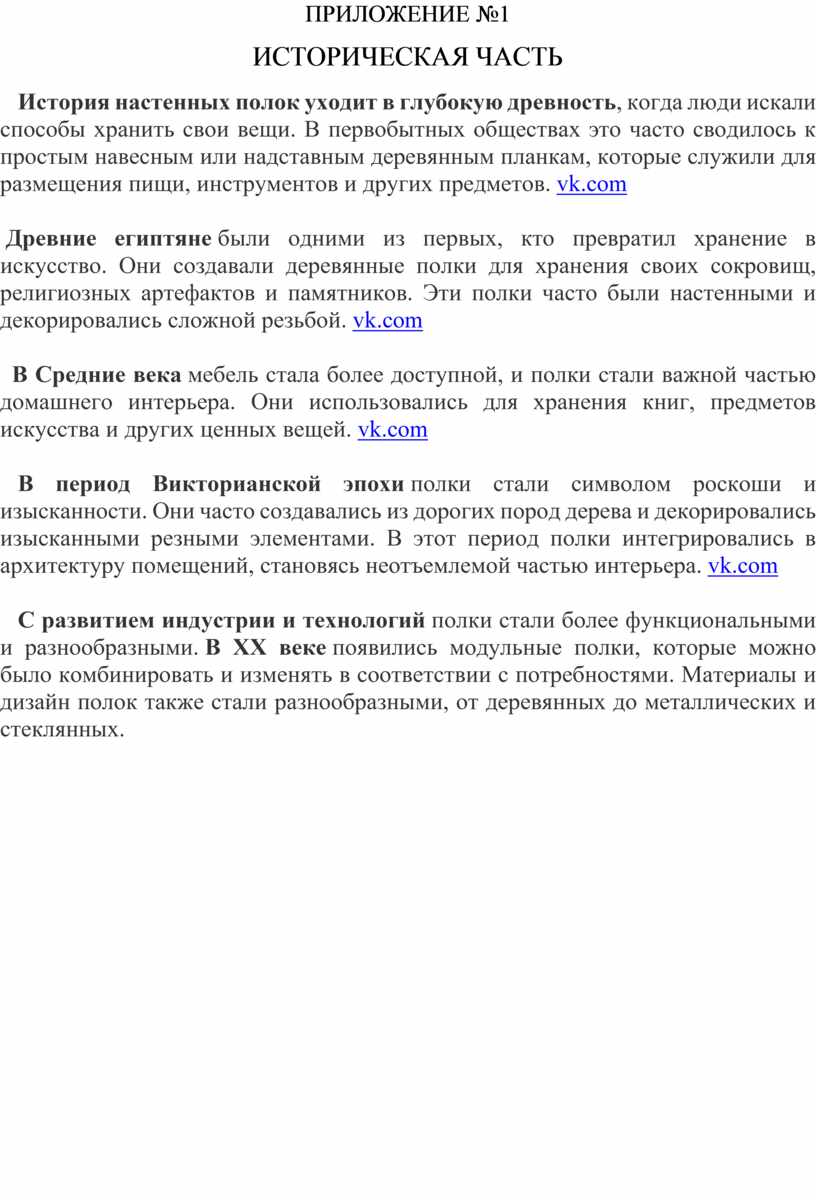

ПРИЛОЖЕНИЕ №1

Историческая часть

   История настенных полок уходит в глубокую древность, когда люди искали способы хранить свои вещи. В первобытных обществах это часто сводилось к простым навесным или надставным деревянным планкам, которые служили для размещения пищи, инструментов и других предметов. vk.com

 Древние египтяне были одними из первых, кто превратил хранение в искусство. Они создавали деревянные полки для хранения своих сокровищ, религиозных артефактов и памятников. Эти полки часто были настенными и декорировались сложной резьбой. vk.com

  В Средние века мебель стала более доступной, и полки стали важной частью домашнего интерьера. Они использовались для хранения книг, предметов искусства и других ценных вещей. vk.com

   В период Викторианской эпохи полки стали символом роскоши и изысканности. Они часто создавались из дорогих пород дерева и декорировались изысканными резными элементами. В этот период полки интегрировались в архитектуру помещений, становясь неотъемлемой частью интерьера. vk.com

   С развитием индустрии и технологий полки стали более функциональными и разнообразными. В ХХ веке появились модульные полки, которые можно было комбинировать и изменять в соответствии с потребностями. Материалы и дизайн полок также стали разнообразными, от деревянных до металлических и стеклянных.

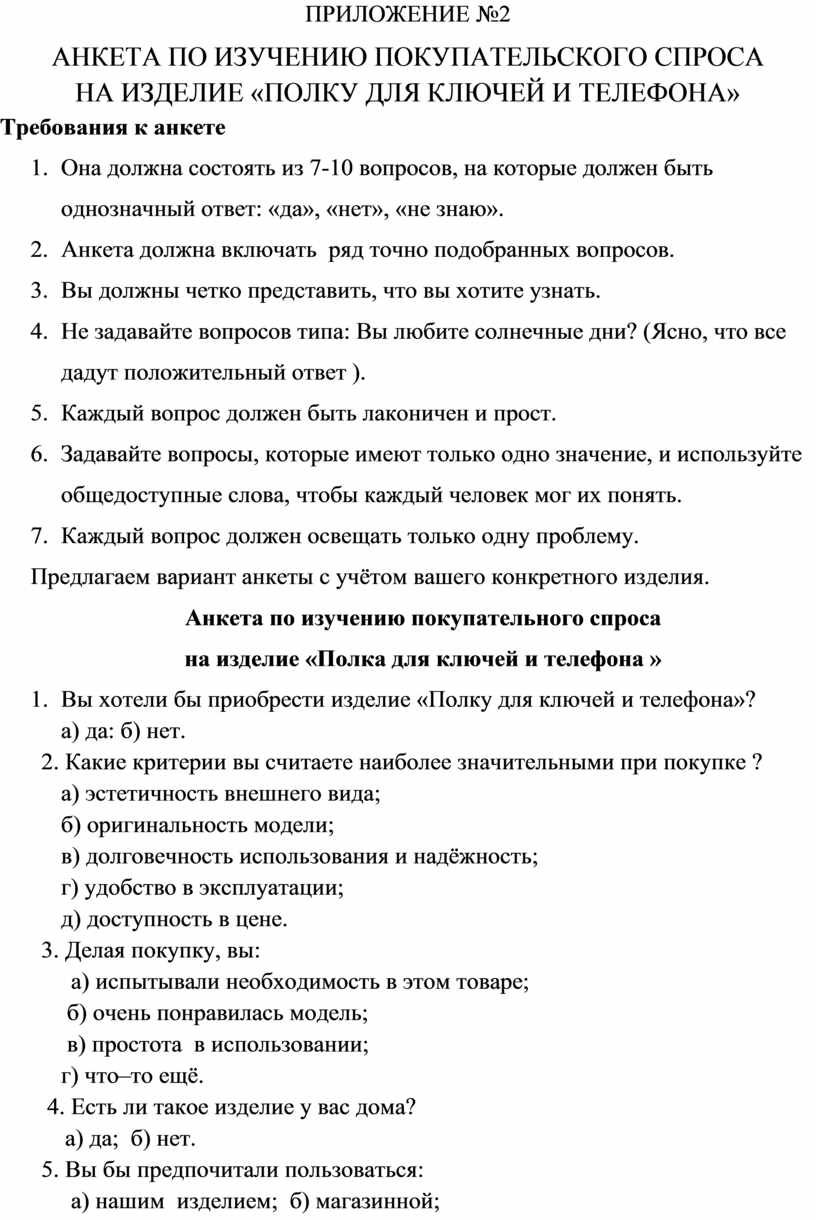

ПРИЛОЖЕНИЕ №2

Анкета по изучению покупательского спроса

на изделие «Полку для ключей и телефона»

Требования к анкете

1.     Она должна состоять из 7-10 вопросов, на которые должен быть однозначный ответ: «да», «нет», «не знаю».

2.     Анкета должна включать  ряд точно подобранных вопросов.

3.     Вы должны четко представить, что вы хотите узнать.

4.     Не задавайте вопросов типа: Вы любите солнечные дни? (Ясно, что все дадут положительный ответ ).

5.     Каждый вопрос должен быть лаконичен и прост.

6.     Задавайте вопросы, которые имеют только одно значение, и используйте общедоступные слова, чтобы каждый человек мог их понять.

7.     Каждый вопрос должен освещать только одну проблему.

Предлагаем вариант анкеты с учётом вашего конкретного изделия.

Анкета по изучению покупательного спроса

на изделие «Полка для ключей и телефона »

1.     Вы хотели бы приобрести изделие «Полку для ключей и телефона»?

а) да: б) нет.

       2. Какие критерии вы считаете наиболее значительными при покупке ?

а) эстетичность внешнего вида;

б) оригинальность модели;

в) долговечность использования и надёжность;

г) удобство в эксплуатации;

д) доступность в цене.

       3. Делая покупку, вы:

            а) испытывали необходимость в этом товаре;

 б) очень понравилась модель;

 в) простота  в использовании;

г) что–то ещё.

        4. Есть ли такое изделие у вас дома?

           а) да;  б) нет.

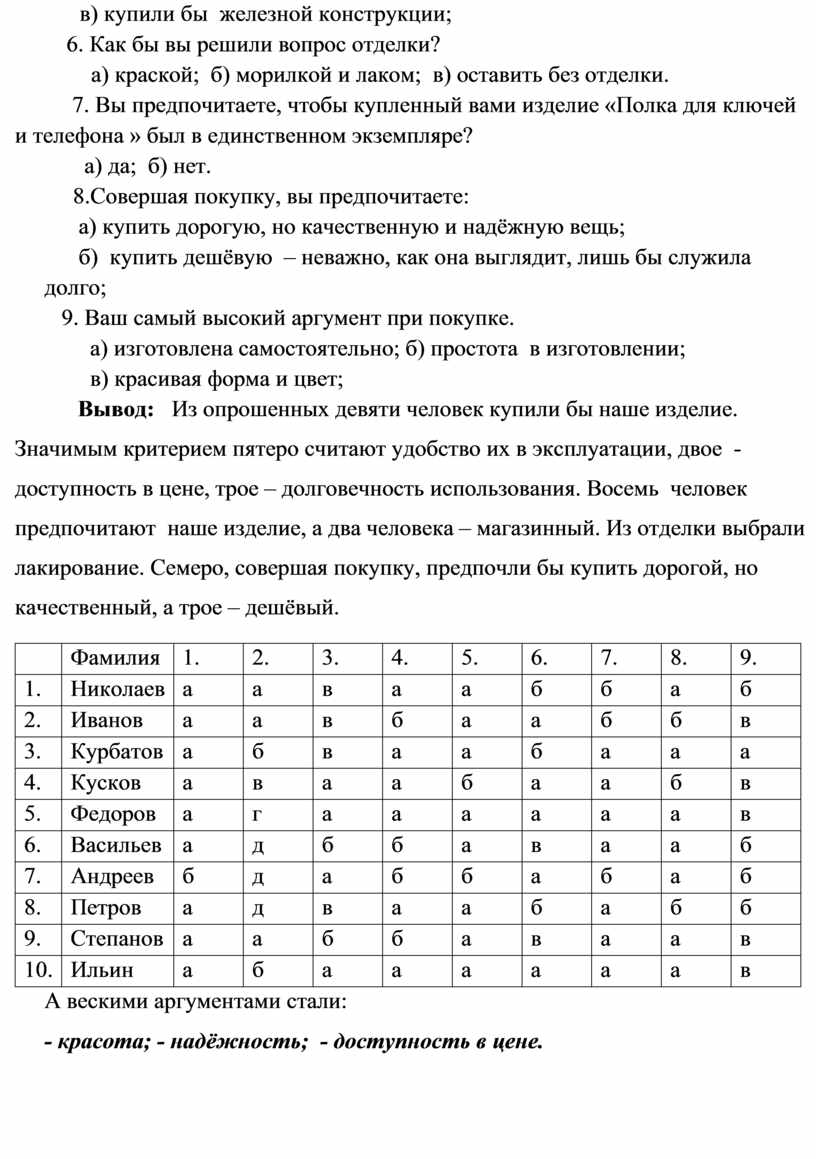

       5. Вы бы предпочитали пользоваться:

            а) нашим  изделием;  б) магазинной;

 в) купили бы  железной конструкции;

         6. Как бы вы решили вопрос отделки?

   а) краской;  б) морилкой и лаком;  в) оставить без отделки.

          7. Вы предпочитаете, чтобы купленный вами изделие «Полка для ключей и телефона » был в единственном экземпляре?

       а) да;  б) нет.

     8.Совершая покупку, вы предпочитаете:

      а) купить дорогую, но качественную и надёжную вещь;

      б)  купить дешёвую  – неважно, как она выглядит, лишь бы служила долго;

   9. Ваш самый высокий аргумент при покупке.

        а) изготовлена самостоятельно; б) простота  в изготовлении;

        в) красивая форма и цвет;

           Вывод:   Из опрошенных девяти человек купили бы наше изделие. Значимым критерием пятеро считают удобство их в эксплуатации, двое  - доступность в цене, трое – долговечность использования. Восемь  человек предпочитают  наше изделие, а два человека – магазинный. Из отделки выбрали лакирование. Семеро, совершая покупку, предпочли бы купить дорогой, но качественный, а трое – дешёвый.

А вескими аргументами стали:

- красота; - надёжность;  - доступность в цене.

ПРИЛОЖЕНИЕТ №3

Выбор варианта

 1-Вариант

Мы отклонили этот вариант полки из-за не соответствия нашему интерьеру комнаты.

                                                                                                                                                                              Рисунок 1.1- Вариант полки.

2- Вариант

Нам не подошел из-за сложности в изготовление.

                                                                                   Рисунок 1.2- Вариант плки.

     3-вариант

Нам подошел 3 вариант , он полностью удовлетворяет нашим требованиям.

                                                                            Рисунок 1.3 - Вариант полки.

ПРИЛОЖЕНИЕ №4

Техника безопасности при  выполнении работ

До работ:

1.  Подготовить рабочее место: убрать все лишнее на столе, подготовить и разложить только нужные инструменты и приспособления;

 2.  Проверить рабочий инструмент: ножовку, рубанок,  стамеску, столярный верстак, сверлильный станок , токарный станок СТД-120М и другие. Ручки  инструментов не должны иметь трещин, должны быть прочно насажены. Электрический кабель не должен иметь повреждений, сверлильный станок должен быть заземленным;

    Во время работы:

1.  Надежно закреплять в зажимах, тисках, верстках;

2.  Быть осторожным при работе со стамеской и особенно с электрическими приборами.

3.  Запиливать бруски плавно, без рывков, не делать резких движений, не наклоняться близко над заготовками;

4.  При работе с ножовкой и другими режущими инструментами не держать левую руку вблизи инструмента, пользоваться упором;

5.  Не допускать перекоса пилы при пилении, не делать резких движений пилой, класть пилу на верстак зубьями от себя;

6.  При сверлении отверстий надежно закреплять заготовку;

7.  Окраску готового изделия и склеивание деталей производить на специальной доске, в хорошо проветриваемом помещении;

9.  Не окрашивать изделия и не хранить краску, лаки и др. вблизи нагревательных приборов;

10. Не допускать попадания краски, растворителя, лака, клея на кожу рук и лица, особенно в глаза;

11. При работе с электрическими инструментами пользоваться защитными очками;

12. Во время работы не принимать еду;

13. Громко не разговаривать;

14. При работе на токарном станке по дереву СТД120М:

·        не включать станок без разрешения учителя ;

·        работать на станке можно только в спецодежде и защитных очках ;

·        работать только при опущенном защитном экране;

·        не опираться на станок, не класть на него инструменты и заготовки;

·        не отходить от включённого станка;

   После завершения работы:

1. Не сдувать опилки  и не убирать их рукой. Пользоваться только щеткой-сметкой;

2. Все инструменты убрать и разложить и по полкам;

3. Кисточку почистить растворителем и вымыть теплой водой с мылом и положить на хранение;

4. Руки после окончания работ вымыть теплой водой с мылом;

5. Помещение проветрить и провести влажную уборку;

ПРИЛОЖЕНИЕ №5

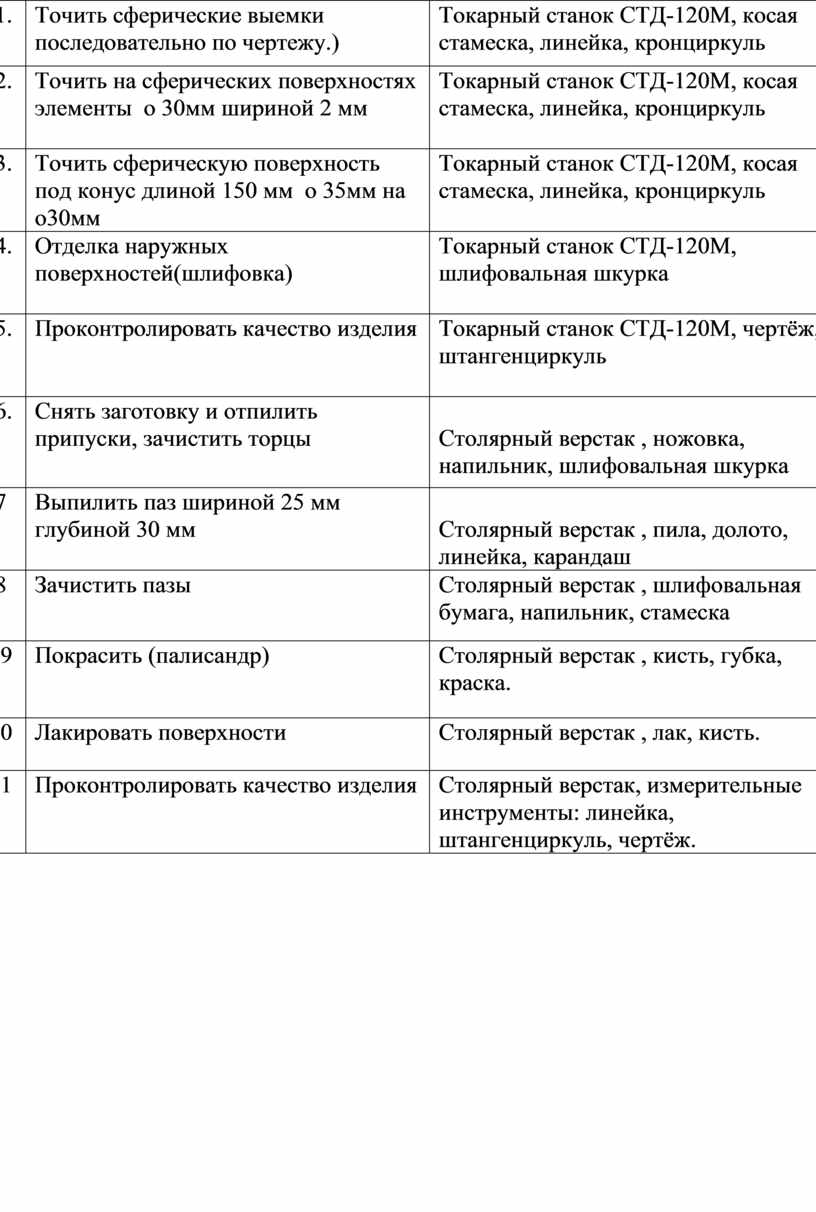

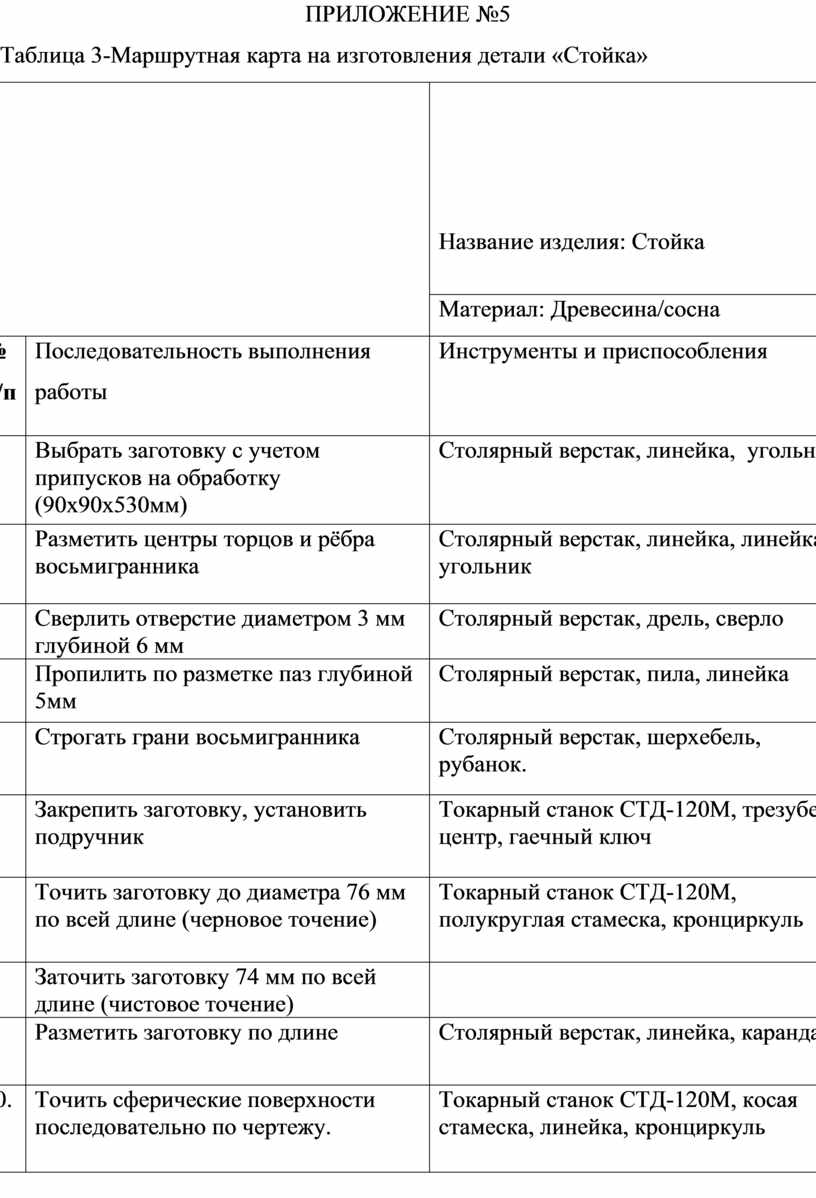

Таблица 3-Маршрутная карта на изготовления детали «Стойка»

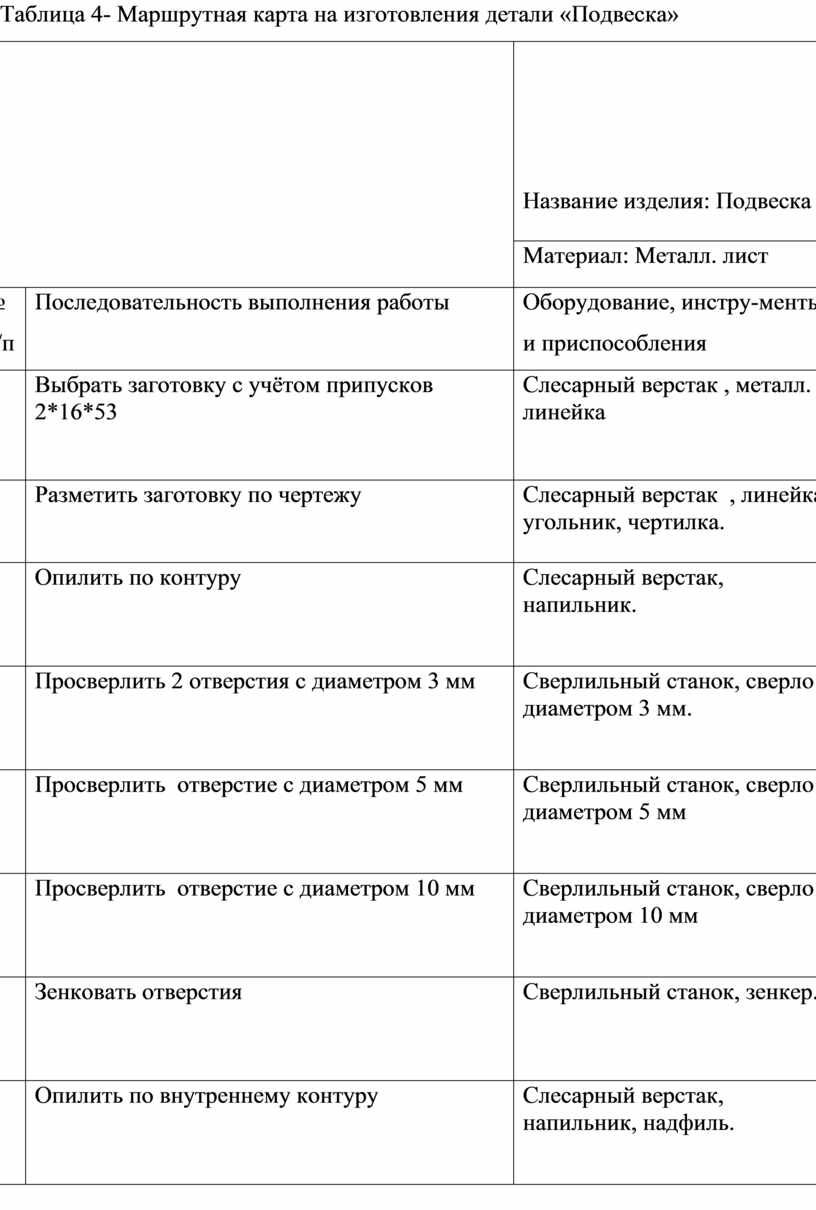

Таблица 4- Маршрутная карта на изготовления детали «Подвеска»

Таблица 4- Маршрутная карта на изготовления детали «Основание»

ПРИЛОЖЕНИЕ №6

ЧЕРТЕЖИ ДЕТАЛЕЙ ИЗДЕЛИЯ - СТОЙКИ, ОСНОВАНИЯ и ПОДВЕСКИ

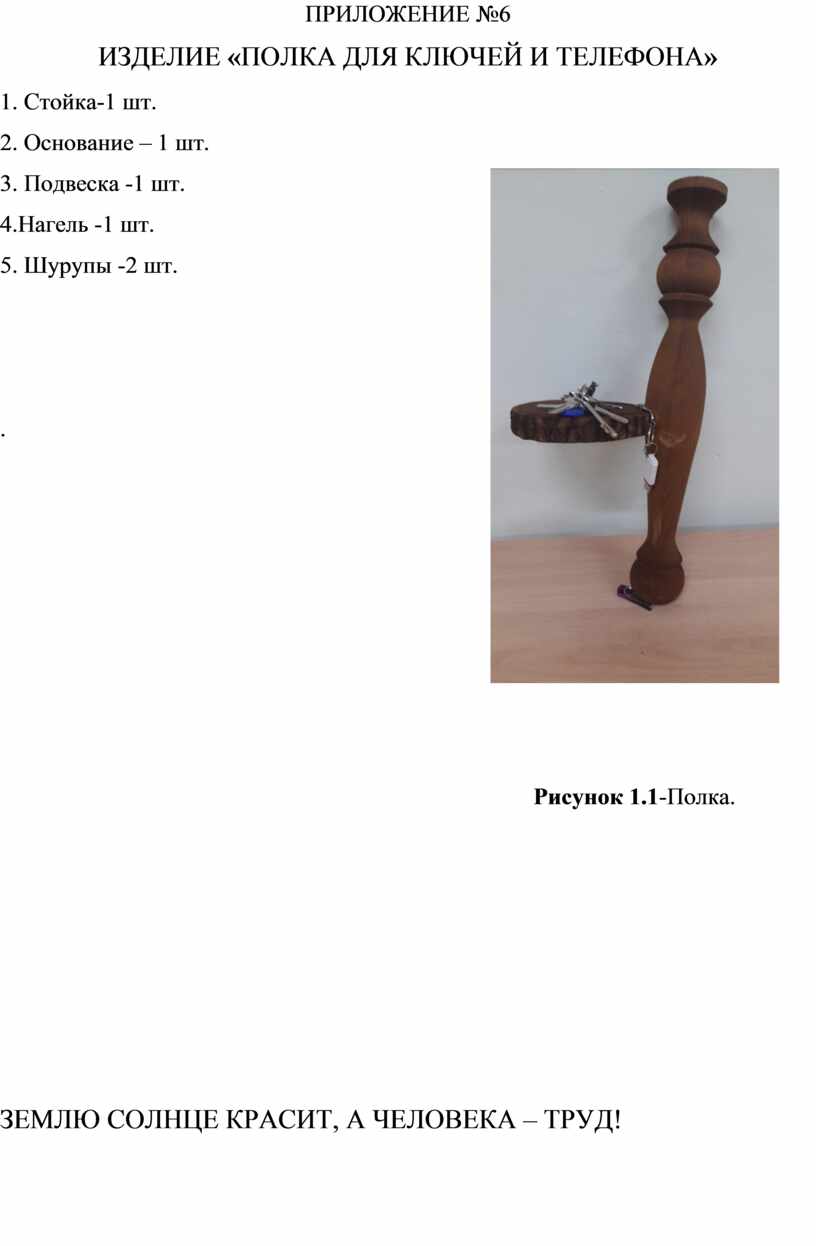

ПРИЛОЖЕНИЕ №6

ИЗДЕЛИЕ «Полка для ключей и телефона»

1. Стойка-1 шт.

2. Основание – 1 шт.

3. Подвеска -1 шт.

4.Нагель -1 шт.

5. Шурупы -2 шт.

                                                                                                                    .

                                                                                          Рисунок 1.1-Полка.

землю солнце красит, а человека – труд!

ПРИЛОЖЕНИЕ №7

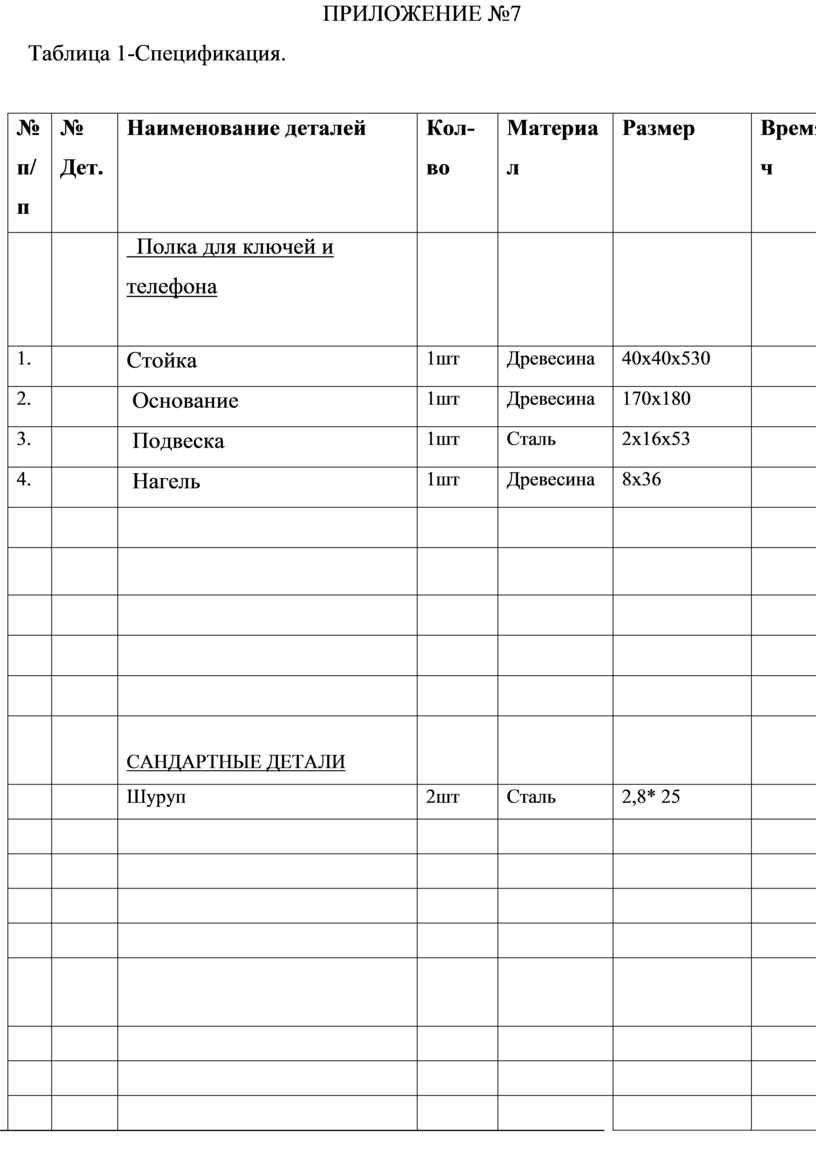

Таблица 1-Спецификация.

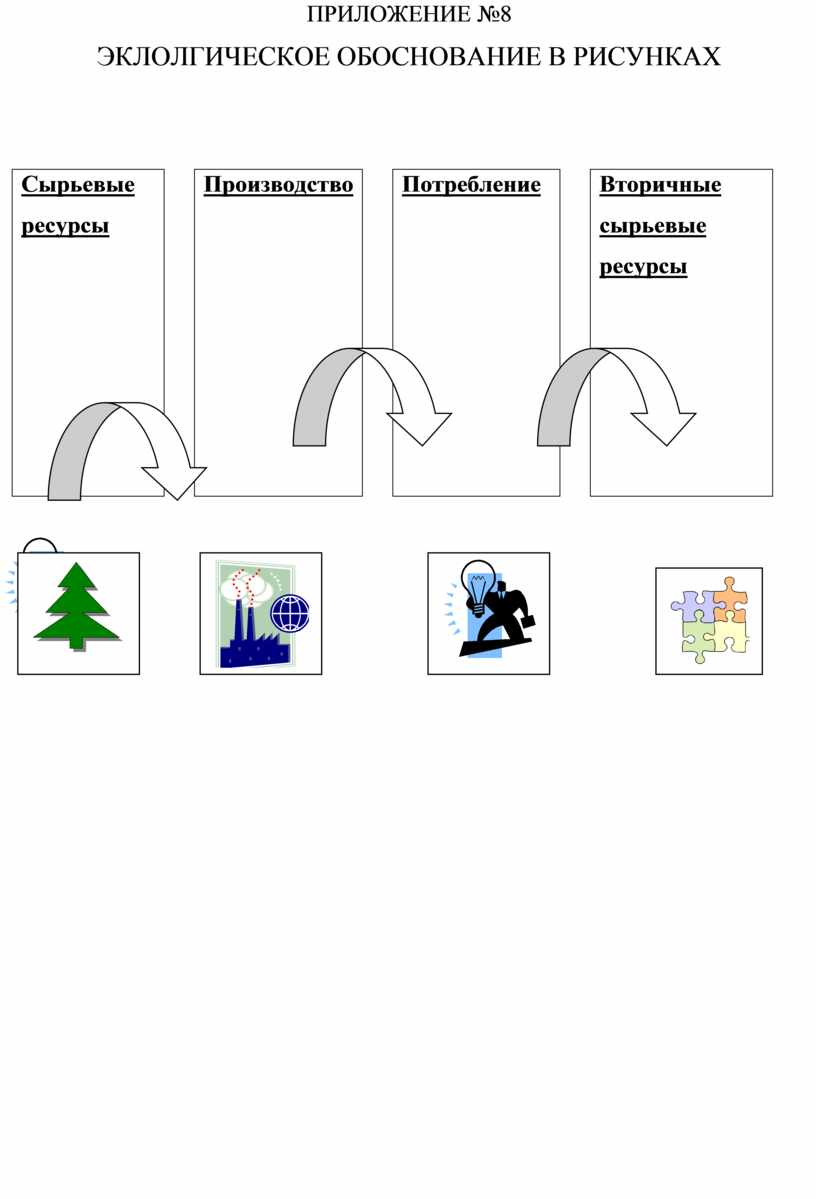

Приложение №8

ЭКЛОЛГИЧЕСКОЕ ОБОСНОВАНИЕ В РИСУНКАХ

Приложение №9

Подбор инструментов оборудования.

 Организация рабочего места

    Помещение для проведения занятий технического кружка должно отвечать санитарным нормам.  Ни одно изделие не будет хорошим, и не будет работать, если его небрежно и неумело выполнять. Прежде всего, надо оборудовать рабочее место. Для изготовления нашего изделия необходимы следующие инструменты и приспособления:

-токарный станок по дереву СТД120м

-сверлильный станок;

- шлифовальная машинка;

-верстак столярный, рубанок, киянка;

-шлифовальная бумага;

-измерительные инструменты;

-лакокрасочный материал;

-столярный клей;

-индивидуальные средства защиты;

                                                        Рисунок 1.1– мастер Тихонов Давид Юрьевич

Мастерством не родятся, а добытым  мастерством гордятся

Скачано с www.znanio.ru
