Учебное пособие "Канальный уровень и его подуровни. Подуровни LLC и MAC"

Час 2/46. Канальный уровень и его подуровни. Подуровни LLC и MAC

Канальный уровень (Data Link) обеспечивает обмен данными через общую локальную среду. Он находится между сетевым и физическим уровнями модели OSI. Поэтому Канальный уровень должен предоставлять сервис вышележащему уровню, взаимодействуя с сетевым протоколом и обеспечивая инкапсулированным в кадр пакетам доступ к сетевой среде. В то же время, Канальный уровень управляет процессом размещения передаваемых данных в физической среде. Поэтому Канальный уровень разделен на 2 подуровня: верхний подуровень логической передачи данных LLC – Logical Link Control, являющийся общим для всех технологий, и нижний подуровень управления доступом к среде MAC – Media Access Control ( рис. 1). Кроме того, на Канальном уровне обнаруживают ошибки в передаваемых данных.

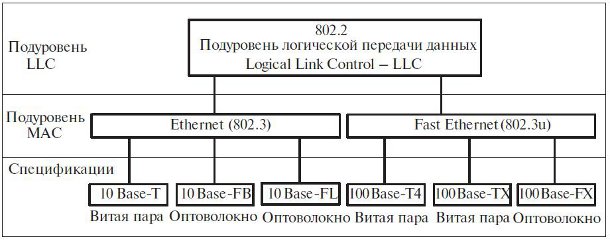

Рис. 1. Подуровни Канального уровня

Взаимодействие узлов локальных сетей происходит на основе протоколов канального уровня. Международным институтом инженеров по электро- технике и радиоэлектронике (Institute of Electrical and Electronics Engineers – IEEE) было разработано семейство стандартов 802.х, которое регламентирует функционирование канального и физического уровней семиуровневой модели ISO/OSI. Ряд этих протоколов являются общими для всех технологий, например, стандарт 802.2, другие протоколы (например, 802.3, 802.3u, 802.5) определяют особенности технологий локальных сетей.

На подуровне LLC существует несколько процедур, которые позволяют устанавливать или не устанавливать связь перед передачей кадров, содержащих данные, восстанавливать или не восстанавливать кадры при их потере или обнаружении ошибок. Этот подуровень реализует связь с протоколами сетевого уровня. Связь с сетевым уровнем и определение логических процедур передачи кадров по сети реализует протокол 802.2. Протокол 802.1 дает общие определения локальных вычислительных сетей, связь с моделью ISO/OSI. Существуют также модификации этого протокола, которые будут рассмотрены позже.

Подуровень МАС определяет особенности доступа к физической среде при использовании различных технологий локальных сетей. Протоколы МАС-уровня ориентированы на совместное использование физической среды абонентами. Разделяемая среда (shared media) применяется в таких широко распространенных в локальных сетях технологиях, как Ethernet, Fast Ethernet, Gigabit Ethernet, Token Ring, FDDI. Использование разделяемой между пользователями среды улучшает загрузку канала связи, удешевляет сеть, но ограничивает скорость передачи данных между двумя узлами.

Каждой технологии МАС-уровня соответствует несколько вариантов (спецификаций) протоколов физического уровня ( рис. 1). Спецификация технологии МАС-уровня определяет среду физического уровня и основные параметры передачи данных (скорость передачи, вид среды, узкополосная или широкополосная).

Так, протоколу 802.3, описывающему наиболее известную технологию Ethernet, соответствуют спецификации физического уровня: 10Base-T, 10Base-FB, 10Base-FL. Число 10 показывает, что скорость передачи данных составляет 10 Мбит/с, Base – система узкополосная. Спецификация 10Base-T предусматривает построение локальной сети на основе использования неэкранированной витой пары UTP не ниже 3-й категории и концентратора. Спецификации 10Base-FB, 10Base-FL используют волоконно-оптические кабели. Более ранние спецификации 10Base-5 и 10Base-2 предусматривали использование "толстого" или "тонкого" коаксиального кабеля.

Протоколу Fast Ethernet (802.3u) соответствуют следующие спецификации физического уровня:

·                             100Base-T4, где используется четыре витых пары кабеля UTP не ниже 3-й категории;

·                             100Base-TX – применяется две пары кабеля UTP не ниже 5-й категории;

·                             100Base-FX – используется два волокна многомодового оптического кабеля.

Помимо Ethernet и Fast Ethernet на МАС-уровне используется еще ряд технологий: Gigabit Ethernet со скоростью передачи 1000 Мбит/c – стандарты 802.3z и 802.3ab; 10Gigabit Ethernet со скоростью передачи 10 000 Мбит/c – стандарт 802.3ае, а также ряд других. Например, протокол 802.5 описывает технологию сетей Token Ring, где в качестве физической среды используется экранированная витая пара STP, с помощью которой все станции сети соединяются в кольцевую структуру. В отличие от технологии Ethernet, в сетях с передачей маркера (Token Ring) реализуется не случайный, а детерминированный доступ к среде с помощью кадра специального формата – маркера (token). Сети Token Ring позволяют передавать данные по кольцу со скоростями либо 4 Мбит/c, либо 16 Мбит/c. По сравнению с Ethernet технология Token Ring более сложная и надежная, однако Token Ring несовместима с новыми технологиями Fast Ethernet, Gigabit Ethernet, 10Gigabit Ethernet. Технологии Ethernet и совместимые с ними как раз и рассматриваются в настоящем курсе лекций.

Передаваемый в сеть пакет инкапсулируется в поле данных кадра протокола LLC, формат которого приведен на табл.1.

Флаги определяют границы кадра LLC. В поле данных (Data) размещаются пакеты сетевых протоколов. Поле адреса точки входа службы назначения ( DSAP – Destination Service Access Point) и адреса точки входа службы источника ( SSAP – Source Service Access Point) длиной по 1 байту адресуют службу верхнего уровня, которая передает и принимает пакет данных. Например, служба IP имеет значение SAP, равное 0х6. Обычно это одинаковые адреса. Адреса DSAP и SSAP могут различаться только в том случае, если служба имеет несколько адресов точек входа. Таким образом, адреса DSAP и SSAP не являются адресами узла назначения и узла источника, да и не могут быть таковыми, поскольку поле длиной 1 байт позволяет адресовать только 256 точек, а узлов в сети может быть много.
