Триггер: Элементарная частица цифровой памяти

Триггер: Элементарная частица цифровой памяти

Если ты когда-нибудь задумывался, каким образом твой компьютер, смартфон или умные часы "помнят", что ты делал секунду назад, знакомься — это всё заслуга скромного героя электроники под названием триггер.

В психологии триггер — это "спусковой крючок" эмоций. В электронике всё строже, но не менее интересно. Здесь триггер — это ячейка памяти. Самая простая, самая маленькая, но именно из таких ячеек собираются гигабайты твоей оперативной памяти и регистры процессора.

Простая аналогия: Выключатель с секретом

Представь себе обычную кнопку на настольной лампе. Нажал — горит, еще раз нажал — погасла. В чем тут фокус? Сама кнопка механически фиксирует свое положение: осталась внутри — значит свет есть, выскочила — света нет.

А теперь представь, что кнопка сломалась и больше не фиксируется. Ты нажал, палец убрал — лампа погасла. Как быть? Чтобы свет горел, тебе придется держать кнопку пальцем вечно.

Триггер в электронике — это как раз та самая "умная схема", которая берет на себя функцию "пальца".

Если подать на нее короткий сигнал ("включи!"), она запомнит это состояние и будет держать выходное напряжение (например, лампочку) включенным даже после того, как сигнал исчезнет. Чтобы погасить, нужно подать другой сигнал ("выключи!").

Как это работает "на пальцах"

У триггера есть два главных состояния, которые обозначают цифровым языком:

¾              0 (ноль, или низкий уровень напряжения, "ложь")

¾              1 (единица, или высокий уровень напряжения, "истина")

Главное свойство триггера — бистабильность. Это страшное слово означает, что у схемы есть два устойчивых состояния. Её можно переключить из 0 в 1 и обратно, но сама по себе она не переключится. Ей плевать, что там творится вокруг, пока её не трогают, она хранит то, что ей задали.

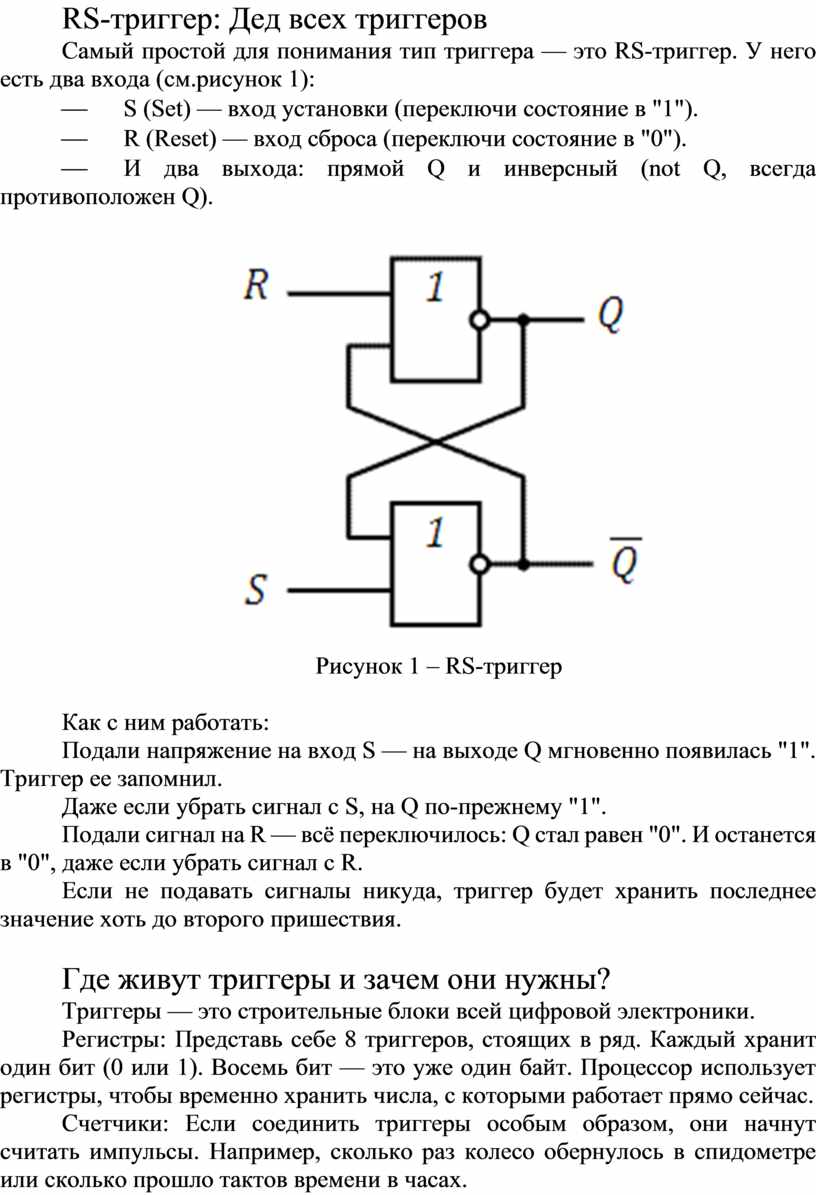

RS-триггер: Дед всех триггеров

Самый простой для понимания тип триггера — это RS-триггер. У него есть два входа (см.рисунок 1):

¾              S (Set) — вход установки (переключи состояние в "1").

¾              R (Reset) — вход сброса (переключи состояние в "0").

¾              И два выхода: прямой Q и инверсный (not Q, всегда противоположен Q).

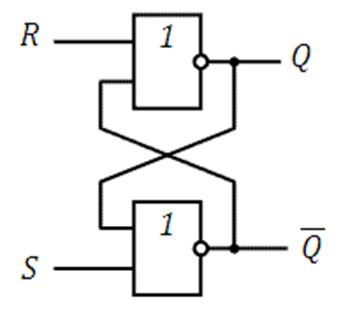

Рисунок 1 – RS-триггер

Как с ним работать:

Подали напряжение на вход S — на выходе Q мгновенно появилась "1". Триггер ее запомнил.

Даже если убрать сигнал с S, на Q по-прежнему "1".

Подали сигнал на R — всё переключилось: Q стал равен "0". И останется в "0", даже если убрать сигнал с R.

Если не подавать сигналы никуда, триггер будет хранить последнее значение хоть до второго пришествия.

Где живут триггеры и зачем они нужны?

Триггеры — это строительные блоки всей цифровой электроники.

Регистры: Представь себе 8 триггеров, стоящих в ряд. Каждый хранит один бит (0 или 1). Восемь бит — это уже один байт. Процессор использует регистры, чтобы временно хранить числа, с которыми работает прямо сейчас.

Счетчики: Если соединить триггеры особым образом, они начнут считать импульсы. Например, сколько раз колесо обернулось в спидометре или сколько прошло тактов времени в часах.

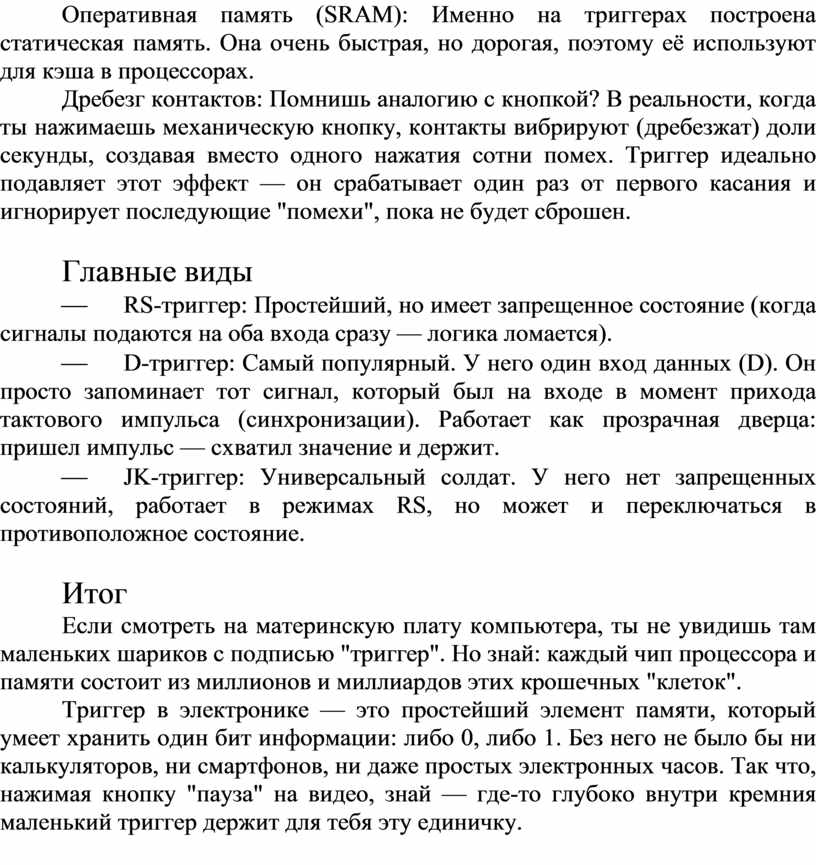

Оперативная память (SRAM): Именно на триггерах построена статическая память. Она очень быстрая, но дорогая, поэтому её используют для кэша в процессорах.

Дребезг контактов: Помнишь аналогию с кнопкой? В реальности, когда ты нажимаешь механическую кнопку, контакты вибрируют (дребезжат) доли секунды, создавая вместо одного нажатия сотни помех. Триггер идеально подавляет этот эффект — он срабатывает один раз от первого касания и игнорирует последующие "помехи", пока не будет сброшен.

Главные виды

¾              RS-триггер: Простейший, но имеет запрещенное состояние (когда сигналы подаются на оба входа сразу — логика ломается).

¾              D-триггер: Самый популярный. У него один вход данных (D). Он просто запоминает тот сигнал, который был на входе в момент прихода тактового импульса (синхронизации). Работает как прозрачная дверца: пришел импульс — схватил значение и держит.

¾              JK-триггер: Универсальный солдат. У него нет запрещенных состояний, работает в режимах RS, но может и переключаться в противоположное состояние.

Итог

Если смотреть на материнскую плату компьютера, ты не увидишь там маленьких шариков с подписью "триггер". Но знай: каждый чип процессора и памяти состоит из миллионов и миллиардов этих крошечных "клеток".

Триггер в электронике — это простейший элемент памяти, который умеет хранить один бит информации: либо 0, либо 1. Без него не было бы ни калькуляторов, ни смартфонов, ни даже простых электронных часов. Так что, нажимая кнопку "пауза" на видео, знай — где-то глубоко внутри кремния маленький триггер держит для тебя эту единичку.
