Урок 10.Чертеж детали с применением разреза

Урок 10.Чертеж детали с применением разреза Графическая работа № 14

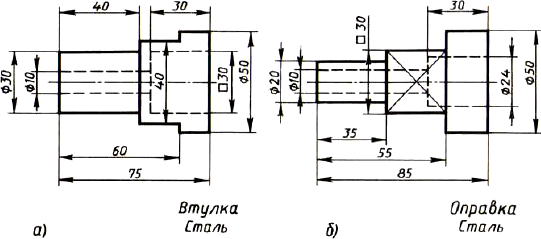

На листе формата А4 выполните вид слева и постройте целесообразный разрез одной из деталей (рис. 201). Нанесите размеры.

Рис Задания для графической работы № 14

 Выбор количества изображений и главного изображения

При выполнении чертежа необходимо правильно определить количество изображений и положение детали на главном изображении.

Количество изображений (видов, разрезов, сечений) должно быть наименьшим, но полностью выявляющим форму предмета.

Выбор положения детали для получения главного изображения, которое может быть как видом, так и разрезом, имеет большое значение. Оно должно давать наиболее полное представление о форме и размерах детали.

Обычно деталь показывают в положении, которое она занимает при обработке. Поэтому ось деталей, получаемых точением, располагают горизонтально. Это облегчает рабочему изготовление детали по чертежу, так как и на чертеже и на станке он видит ее в одинаковом положении.

Выбор положения детали на главном изображении в значительной степени определяет количество изображений на чертеже. Предмет стараются располагать так, чтобы большая часть его элементов на главном виде изображалась как видимая.

Комментарий к уроку

Задание на работу приведено на рис. 201 учебника и на рис. 49 а, б из «Рабочей тетради».

Условие задания можно усложнить: дополнительно выполнить технический рисунок детали с применением вы- реза.

Задание на дом

Завершение классной работы.
