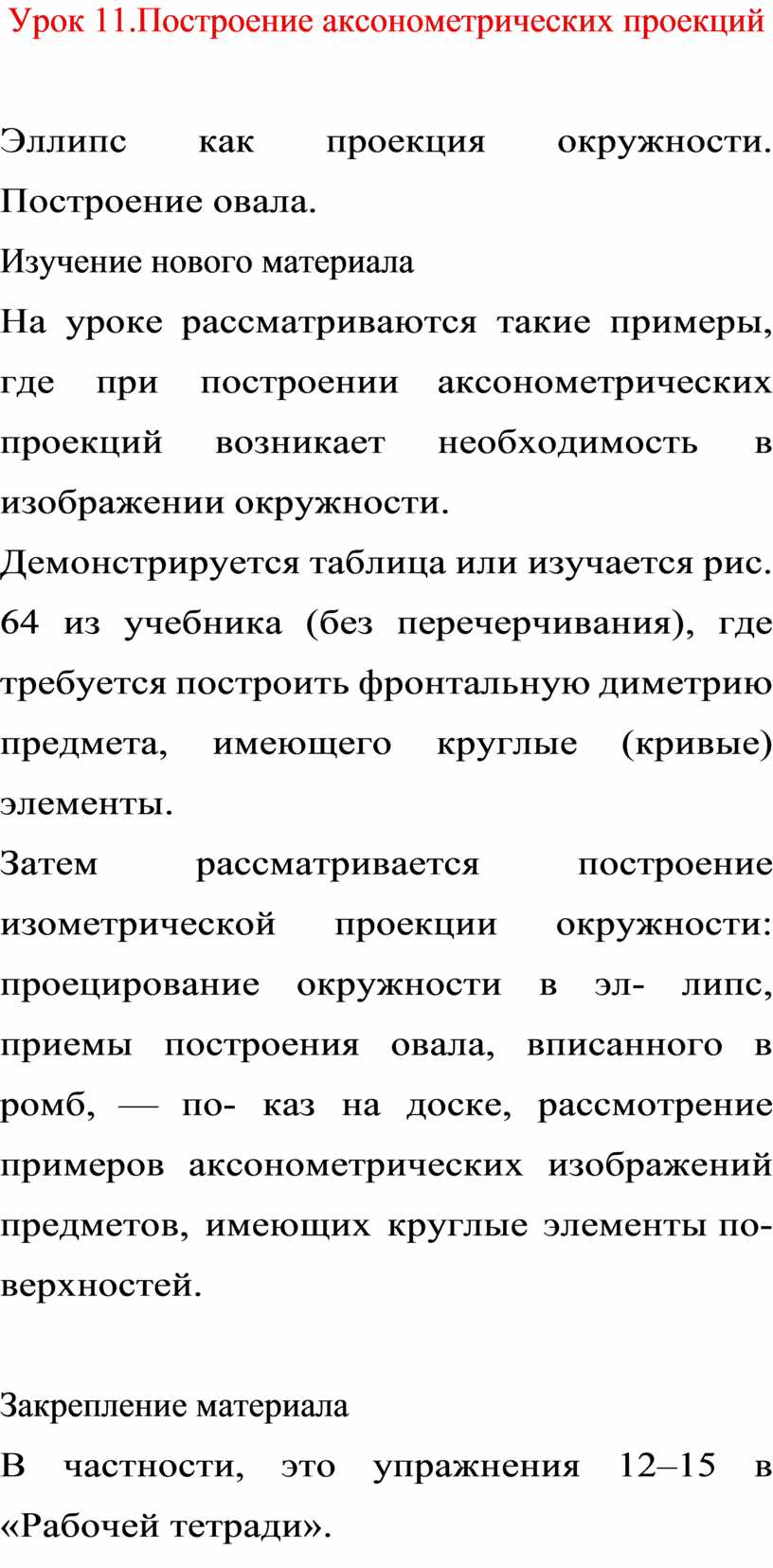

Урок 11.Построение аксонометрических проекций

Урок 11.Построение аксонометрических проекций

Эллипс как проекция окружности. Построение овала.

Изучение нового материала

На уроке рассматриваются такие примеры, где при построении аксонометрических проекций возникает необходимость в изображении окружности.

Демонстрируется таблица или изучается рис. 64 из учебника (без перечерчивания), где требуется построить фронтальную диметрию предмета, имеющего круглые (кривые) элементы.

Затем рассматривается построение изометрической проекции окружности: проецирование окружности в эл- липс, приемы построения овала, вписанного в ромб, — по- каз на доске, рассмотрение примеров аксонометрических изображений предметов, имеющих круглые элементы по- верхностей.

Закрепление материала

В частности, это упражнения 12–15 в «Рабочей тетради».

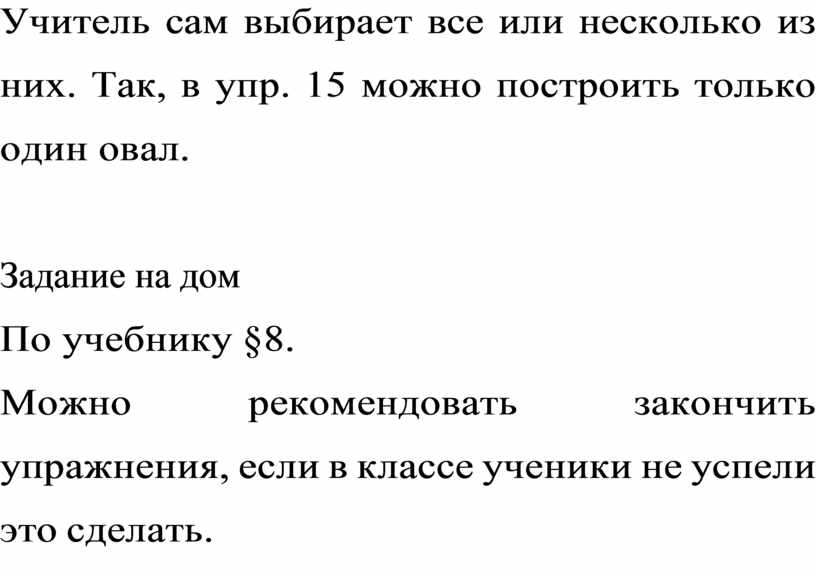

Учитель сам выбирает все или несколько из них. Так, в упр. 15 можно построить только один овал.

Задание на дом

По учебнику §8.

Можно рекомендовать закончить упражнения, если в классе ученики не успели это сделать.
