Урок 21 Сила Ампера.ppt
1
Уроки физики в 11 классе
Действие магнитного поля
на проводники с током
2
Сила Ампера
3

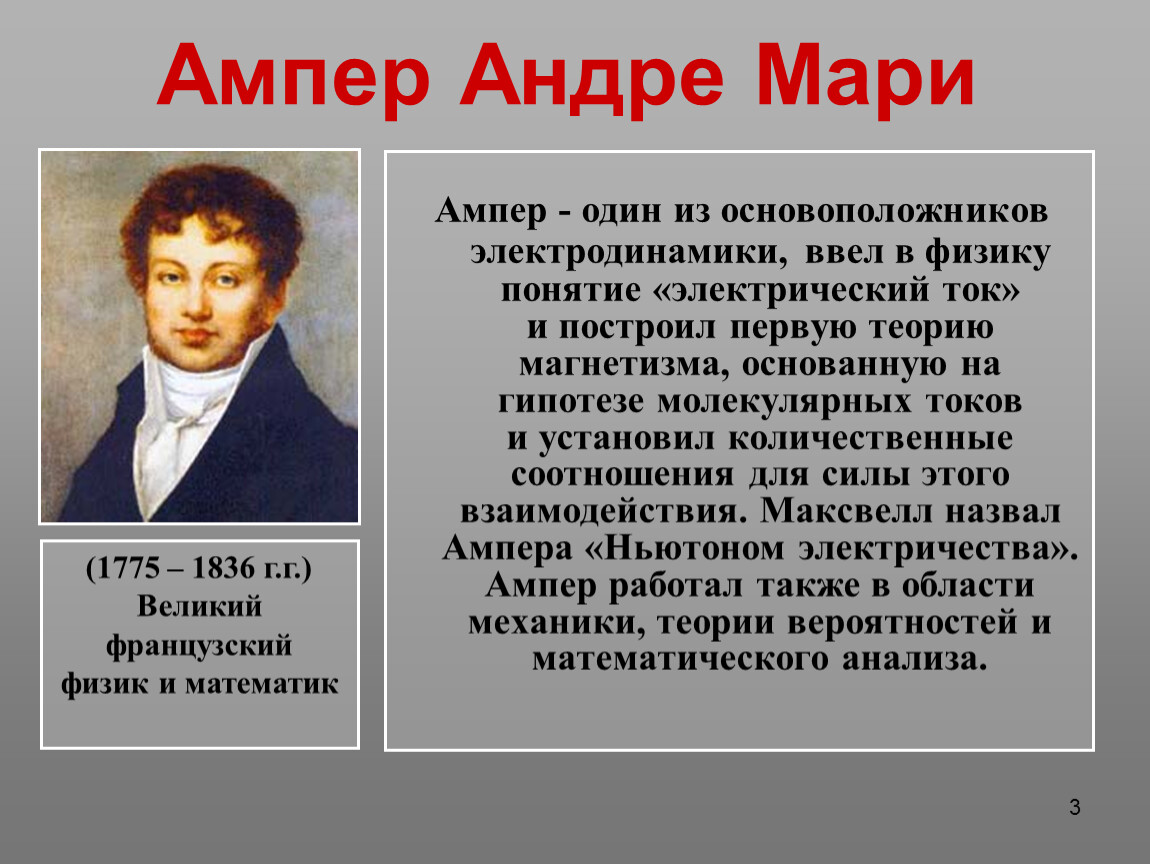

Ампер Андре Мари
(1775 – 1836 г.г.)
Великий французский
физик и математик
4
Сила Ампера -
это сила, с которой МП действует на проводник с током.
Сила Ампера имеет:
модуль Fа, который вычисляют по формуле
где α – угол между вектором индукции
и направлением тока в проводнике
5
2. направление в пространстве, которое определяется по правилу левой руки:
Если левую руку расположить так, чтобы вектор
магнитной индукции входил в ладонь, а вытянутые
четыре пальца были направлены вдоль тока, то отведенный на 90˚ большой палец укажет
направление действия силы Ампера.
6
Токи сонаправлены – силы Ампера навстречу – проводники притягиваются
Токи противоположны - силы Ампера противоположны –
проводники
отталкиваются
7
Применение силы Ампера
В магнитном поле возникает пара сил, момент которых приводит катушку во вращение
8
Применение силы Ампера
Ориентирующее действие МП на
контур с током используют в
электроизмерительных приборах
магнитоэлектрической системы –
амперметрах и вольтметрах.
Сила, действующая на катушку,
прямо пропорциональна силе тока
в ней. При большой силе тока
катушка поворачивается на
больший угол, а вместе с ней и
стрелка. Остается проградуировать
прибор – т.е. установить каким
углам поворота соответствуют
известные значения силы тока.
9
Применение силы Ампера
В электродинамическом громкоговорителе (динамике) используется действие магнитного поля постоянного магнита
на переменный ток в подвижной катушке.
Звуковая катушка 2 располагается в зазоре
кольцевого магнита 1. С катушкой жестко
связан бумажный конус — диафрагма 3.
Диафрагма укреплена на упругих подвесах,
позволяющих ей совершать вынужденные колебания вместе с подвижной катушкой. К катушке по проводам 4 подводится переменный электрический ток с частотой, равной звуковой частоте от микрофона или с выхода радиоприемника, проигрывателя, магнитофона. Под действием силы Ампера катушка колеблется вдоль оси громкоговорителя в такт с колебаниями тока. Эти колебания передаются диафрагме, и поверхность диафрагмы излучает звуковые волны.
10
Блок контроля
11
1.Определить направление силы Ампера:
N
S
FA
12
2.Определить направление силы Ампера:
N
S
FA
13
3.Определить направление силы Ампера:
N
S
FA
14
4.Определить направление силы Ампера:
N
S
FA
15
5. Как изменится сила Ампера, действующая на прямолинейный проводник с током в однородном м.п. при увеличении индукции магнитного поля в 3 раза? Проводник расположен перпендикулярно вектору индукции.
а) уменьшится в 9 раз;
б) уменьшится в 3 раза;
в) увеличится в 3 раза;
г) увеличится в 9 раз
16
6. Как изменится сила Ампера, действующая на прямолинейный проводник с током в однородном магнитном поле, при уменьшении силы тока в проводнике в 2 раза? Проводник расположен перпендикулярно вектору индукции.
а) уменьшится в 2 раза;
б) уменьшится в 4 раза;
в) увеличится в 2 раза;
г) увеличится в 4 раза
17
7. Проводник с током помещен в магнитное поле с индукцией В. По проводнику течет ток I. Как изменится модуль силы Ампера, если положение проводника относительно магнитных линий изменяется – сначала проводник был расположен параллельно линиям индукции, потом его расположили под углом 300 к линиям индукции, а потом его расположили перпендикулярно линиям индукции.
а) модуль силы Ампера возрастал;
б) модуль силы Ампера убывал;
в) модуль силы Ампера оставался
неизменным в течение всего процесса.
18
8. Как изменится сила Ампера, действующая на прямолинейный проводник с током в однородном магнитном поле, при увеличении индукции магнитного поля в 3 раза и увеличении силы тока в 3 раза? Проводник расположен перпендикулярно вектору индукции.
а) уменьшится в 9 раз;
б) уменьшится в 3 раза;
в) увеличится в 3 раза;
г) увеличится в 9 раз.
19
9. Применяя правило левой руки, определи направление силы, с которой магнитное поле будет действовать на проводник с током. Предполагаемые направления силы Ампера указаны стрелочками.
1
2
3
4
а) 1 б) 2 в) 3 г) 4
20
10.Применяя правило левой руки, определи направление силы, с которой магнитное поле будет действовать на проводник с током. Предполагаемые направления силы Ампера указаны стрелочками.
1
2
3
4
а) 1 б) 2 в) 3 г) 4
21
11.Применяя правило левой руки, определи направление силы, с которой магнитное поле будет действовать на проводник с током. Предполагаемые направления силы Ампера указаны стрелочками.
1
2
3
4
а) 1 б) 2 в) 3 г) 4
+
.
22
12. Применяя правило левой руки, определи направление силы, с которой магнитное поле будет действовать на проводник с током. Предполагаемые направления силы Ампера указаны стрелочками.
1
2
3
4
а) 1 б) 2 в) 3 г) 4
23
13. Определить положение полюсов магнита, создающего магнитное поле.
а) слева – северный полюс;
б) слева – южный полюс.
Fа
24
14.Определить положение полюсов магнита, создающего магнитное поле.
а) ближе к нам – северный полюс,
б) ближе к нам – южный полюс.
25
Домашнее задание:
§ 20 , задачи 1 – 5 стр.75
Спасибо за работу!
Желаю успехов!
