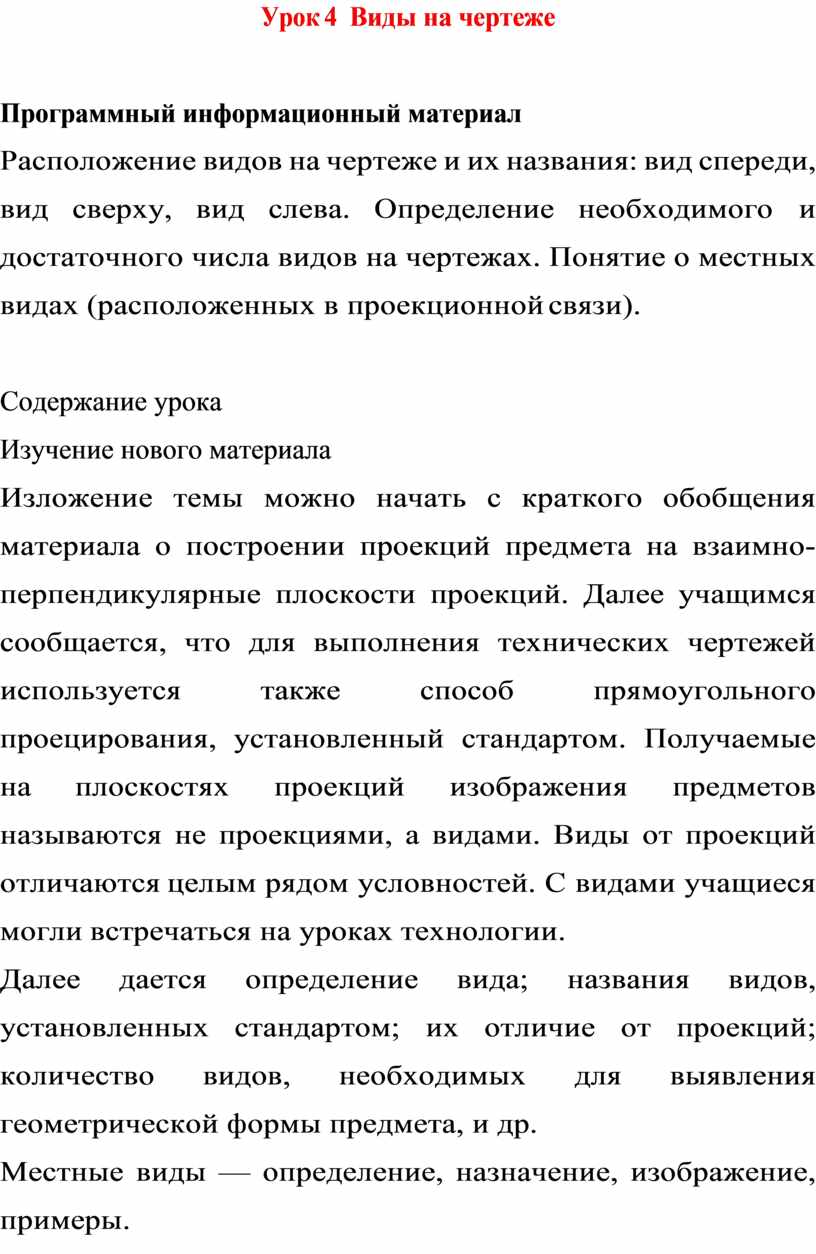

Урок 4 Виды на чертеже

Урок 4  Виды на чертеже

Программный информационный материал

Расположение видов на чертеже и их названия: вид спереди, вид сверху, вид слева. Определение необходимого и достаточного числа видов на чертежах. Понятие о местных видах (расположенных в проекционной связи).

Содержание урока

Изучение нового материала

Изложение темы можно начать с краткого обобщения материала о построении проекций предмета на взаимно- перпендикулярные плоскости проекций. Далее учащимся сообщается, что для выполнения технических чертежей используется также способ прямоугольного проецирования, установленный стандартом. Получаемые на плоскостях проекций изображения предметов называются не проекциями, а видами. Виды от проекций отличаются целым рядом условностей. С видами учащиеся могли встречаться на уроках технологии.

Далее дается определение вида; названия видов, установленных стандартом; их отличие от проекций; количество видов, необходимых для выявления геометрической формы предмета, и др.

Местные виды — определение, назначение, изображение, примеры.

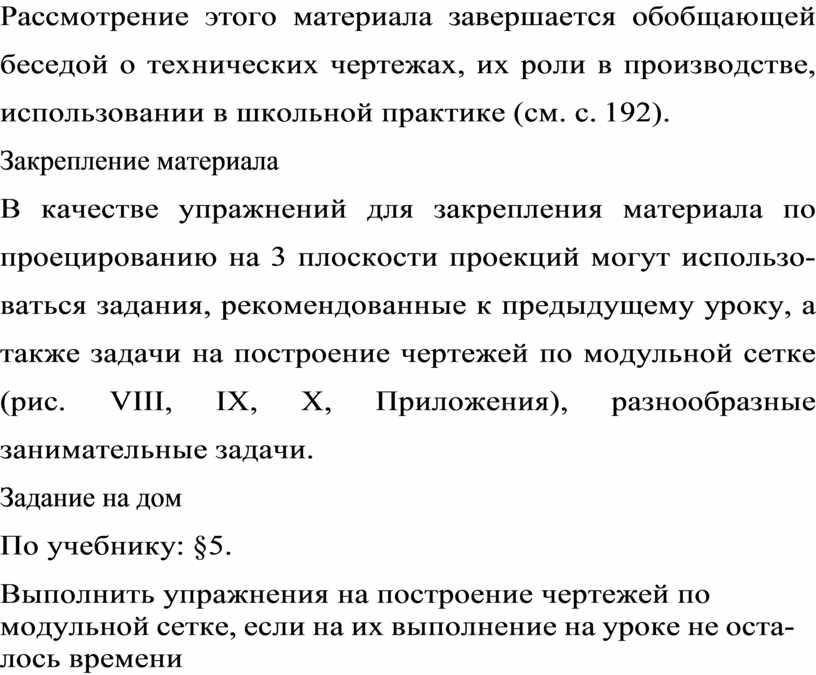

Рассмотрение этого материала завершается обобщающей беседой о технических чертежах, их роли в производстве, использовании в школьной практике (см. с. 192).

Закрепление материала

В качестве упражнений для закрепления материала по проецированию на 3 плоскости проекций могут использо- ваться задания, рекомендованные к предыдущему уроку, а также задачи на построение чертежей по модульной сетке (рис. VIII, IX, X, Приложения), разнообразные занимательные задачи.

Задание на дом

По учебнику: §5.

Выполнить упражнения на построение чертежей по модульной сетке, если на их выполнение на уроке не оста- лось времени
