урок по физике 8 класс

Урок №45.Контрольная работа по теме «Сила тока, напряжение, сопротивление»

Цель урока. Проверить и оценить качество усвоения пройденного материала.

Ход урока.

Контрольную можно провести в двух вариантах, а можно использовать предложенный подбор задач, состоящий из 6 вариантов.

Вариант 1

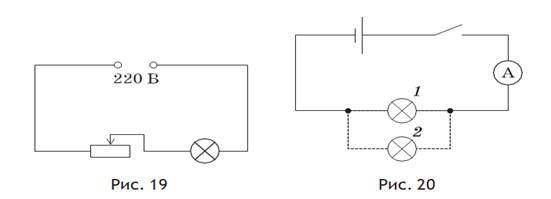

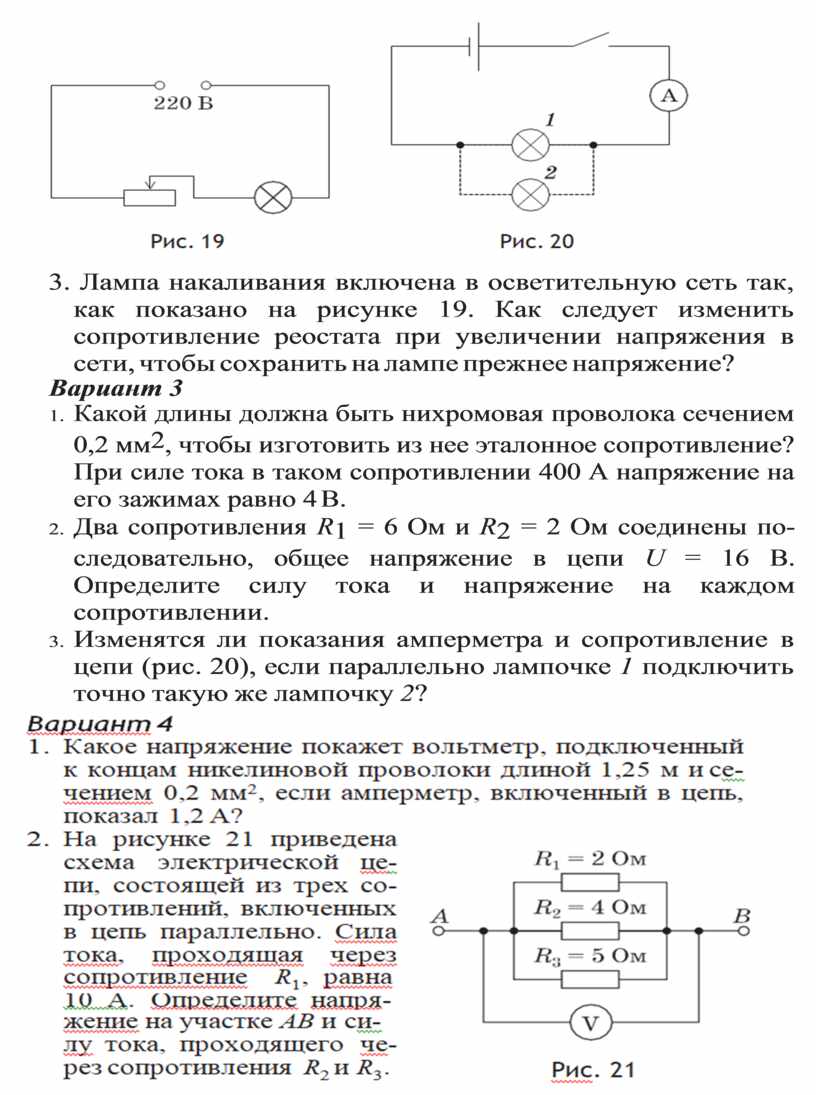

3. Лампа накаливания включена в осветительную сеть так, как показано на рисунке 19. Как следует изменить сопротивление реостата при увеличении напряжения в сети, чтобы сохранить на лампе прежнее напряжение?

Вариант 3

1.    Какой длины должна быть нихромовая проволока сечением 0,2 мм2, чтобы изготовить из нее эталонное сопротивление? При силе тока в таком сопротивлении 400 А напряжение на его зажимах равно 4 В.

2.    Два сопротивления R1 = 6 Ом и R2 = 2 Ом соединены по- следовательно, общее напряжение в цепи U = 16 В. Определите силу тока и напряжение на каждом сопротивлении.

3.    Изменятся ли показания амперметра и сопротивление в цепи (рис. 20), если параллельно лампочке 1 подключить точно такую же лампочку 2?

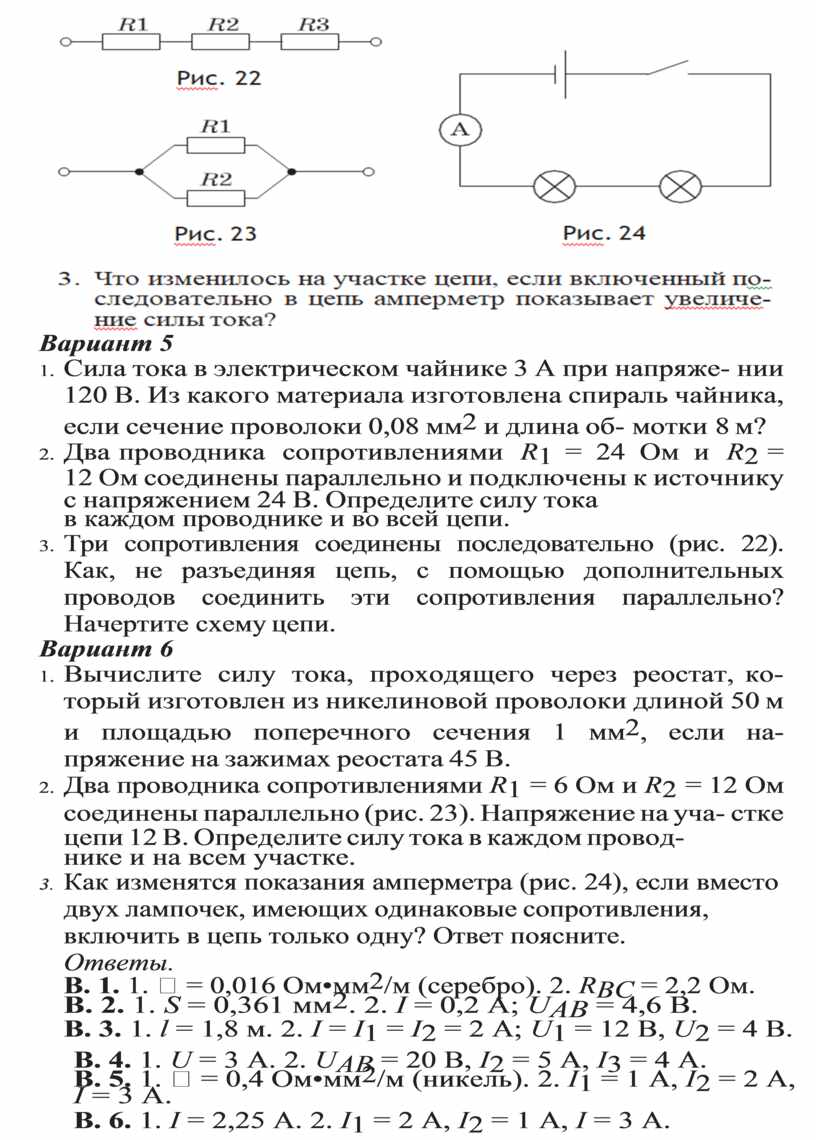

Вариант 5

1.    Сила тока в электрическом чайнике 3 А при напряже- нии 120 В. Из какого материала изготовлена спираль чайника, если сечение проволоки 0,08 мм2 и длина об- мотки 8 м?

2.    Два проводника  сопротивлениями  R1 = 24 Ом и  R2 = 12 Ом соединены параллельно и подключены к источнику с напряжением 24 В. Определите силу тока

в каждом проводнике и во всей цепи.

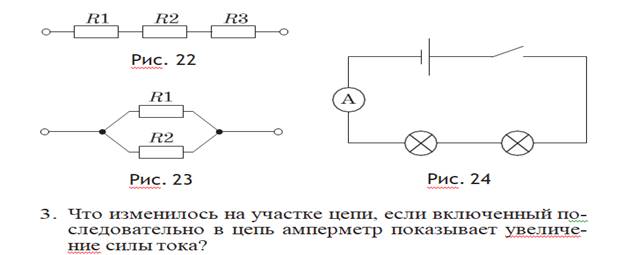

3.    Три сопротивления соединены последовательно (рис. 22). Как, не разъединяя цепь, с помощью дополнительных проводов соединить эти сопротивления параллельно? Начертите схему цепи.

Вариант 6

1.    Вычислите силу тока, проходящего через реостат, ко- торый изготовлен из никелиновой проволоки длиной 50 м и площадью поперечного сечения 1 мм2, если на- пряжение на зажимах реостата 45 В.

2.    Два проводника сопротивлениями R1 = 6 Ом и R2 = 12 Ом соединены параллельно (рис. 23). Напряжение на уча- стке цепи 12 В. Определите силу тока в каждом провод-

нике и на всем участке.

3.   Как изменятся показания амперметра (рис. 24), если вместо двух лампочек, имеющих одинаковые сопротивления, включить в цепь только одну? Ответ поясните.

Ответы.

В. 1. 1.  = 0,016 Ом•мм2/м (серебро). 2. RBC = 2,2 Ом.

В. 2. 1. S = 0,361 мм2. 2. I = 0,2 А; UAB = 4,6 В.

В. 3. 1. l = 1,8 м. 2. I = I1 = I2 = 2 А; U1 = 12 В, U2 = 4 В.

В. 4. 1. U = 3 А. 2. UAB = 20 В, I2 = 5 А, I3 = 4 А.

В. 5. 1.  = 0,4 Ом•мм2/м (никель). 2. I1 = 1 А, I2 = 2 А,

I = 3 А.

В. 6. 1. I = 2,25 А. 2. I1 = 2 А, I2 = 1 А, I = 3 А.
