урок по физике 9 класс

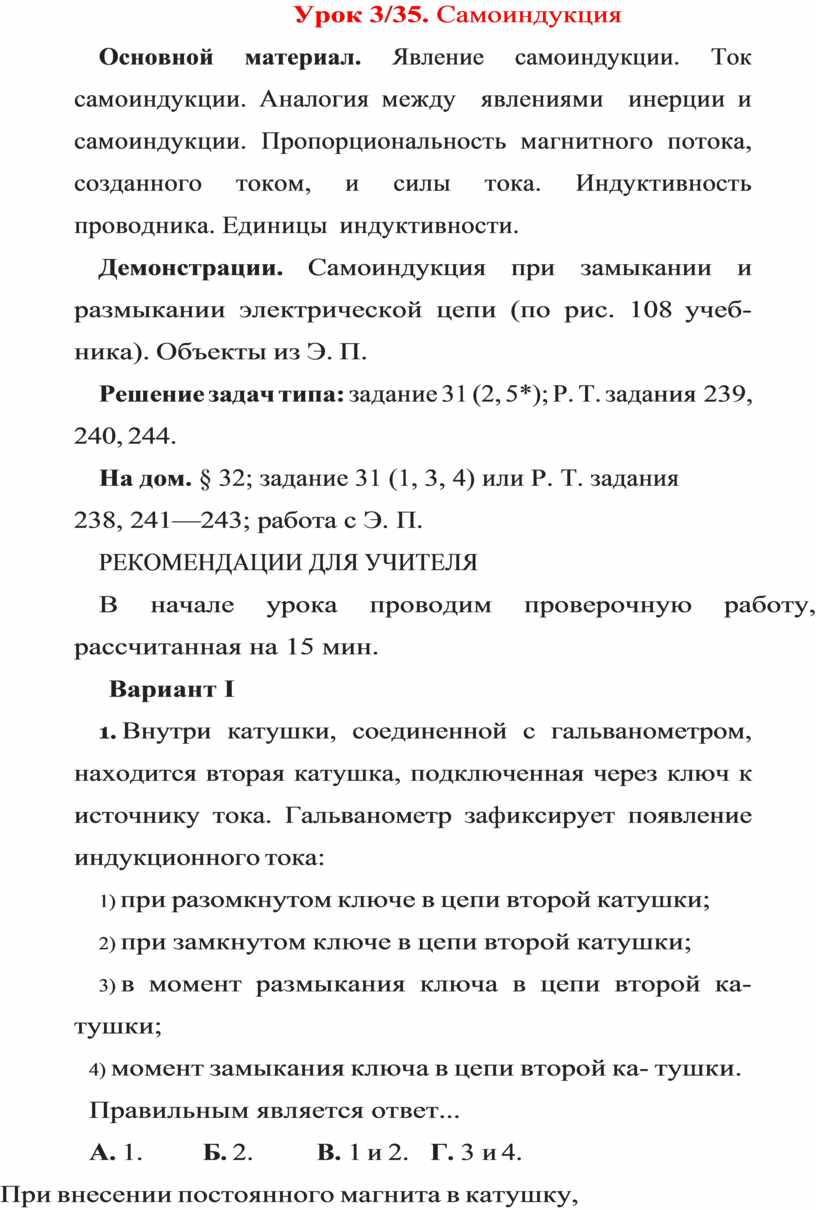

Урок 3/35. Самоиндукция

Основной материал. Явление самоиндукции. Ток самоиндукции. Аналогия между  явлениями  инерции и самоиндукции. Пропорциональность магнитного потока, созданного током, и силы тока. Индуктивность проводника. Единицы индуктивности.

Демонстрации. Самоиндукция при замыкании и размыкании электрической цепи (по рис. 108 учеб- ника). Объекты из Э. П.

Решение задач типа: задание 31 (2, 5*); Р. Т. задания 239, 240, 244.

На дом. § 32; задание 31 (1, 3, 4) или Р. Т. задания

238, 241—243; работа с Э. П.

РЕКОМЕНДАЦИИ ДЛЯ УЧИТЕЛЯ

В начале урока проводим проверочную работу, рассчитанная на 15 мин.

Вариант I

1.  Внутри катушки, соединенной с гальванометром, находится вторая катушка, подключенная через ключ к источнику тока. Гальванометр зафиксирует появление индукционного тока:

1)  при разомкнутом ключе в цепи второй катушки;

2)  при замкнутом ключе в цепи второй катушки;

3)  в момент размыкания ключа в цепи второй ка- тушки;

4)  момент замыкания ключа в цепи второй ка- тушки.

Правильным является ответ...

А. 1.         Б. 2.         В. 1 и 2.   Г. 3 и 4.

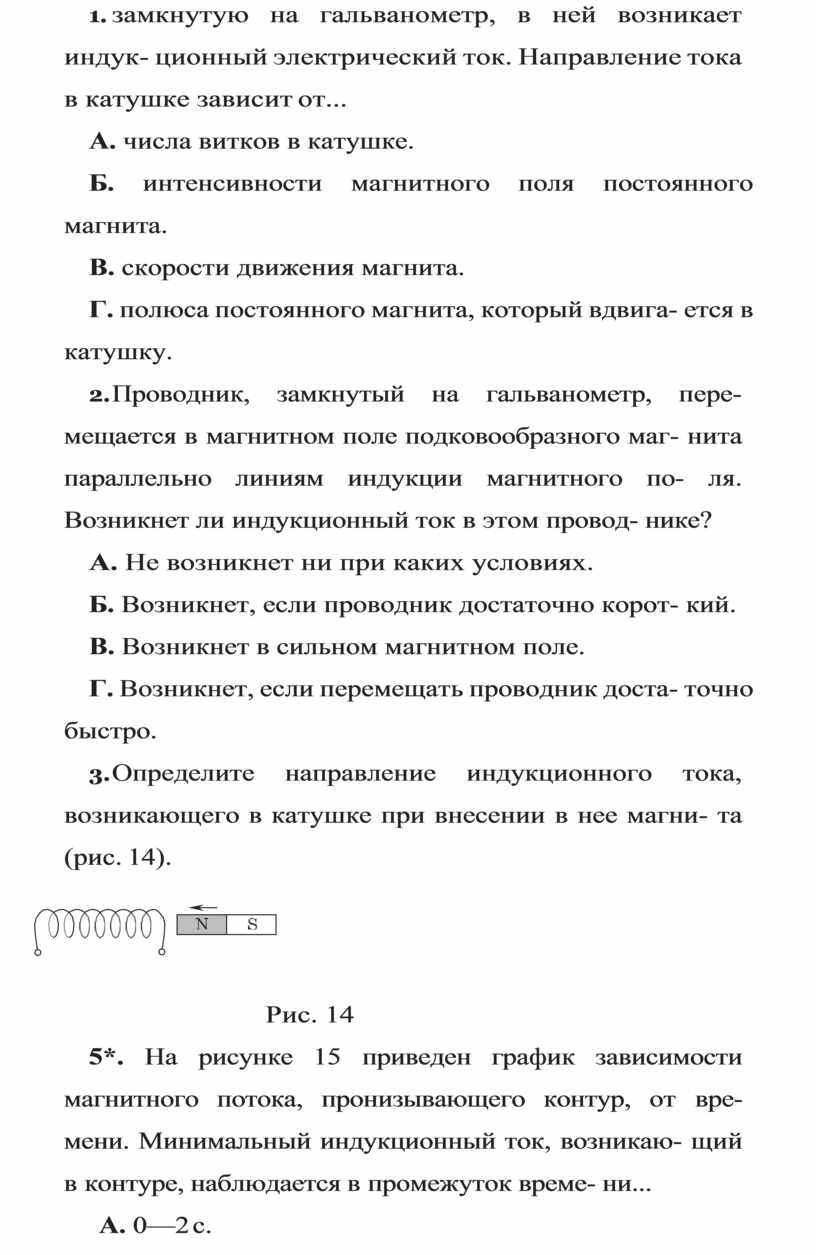

2. При внесении постоянного магнита в катушку, замкнутую на гальванометр, в ней возникает индук- ционный электрический ток. Направление тока в катушке зависит от...

А. числа витков в катушке.

Б. интенсивности магнитного поля постоянного магнита.

В. скорости движения магнита.

Г. полюса постоянного магнита, который вдвига- ется в катушку.

3. Проводник, замкнутый на гальванометр, пере- мещается в магнитном поле подковообразного маг- нита параллельно линиям индукции магнитного по- ля. Возникнет ли индукционный ток в этом провод- нике?

А. Не возникнет ни при каких условиях.

Б. Возникнет, если проводник достаточно корот- кий.

В. Возникнет в сильном магнитном поле.

Г. Возникнет, если перемещать проводник доста- точно быстро.

4. Определите направление индукционного тока, возникающего в катушке при внесении в нее магни- та (рис. 14).

Рис. 14

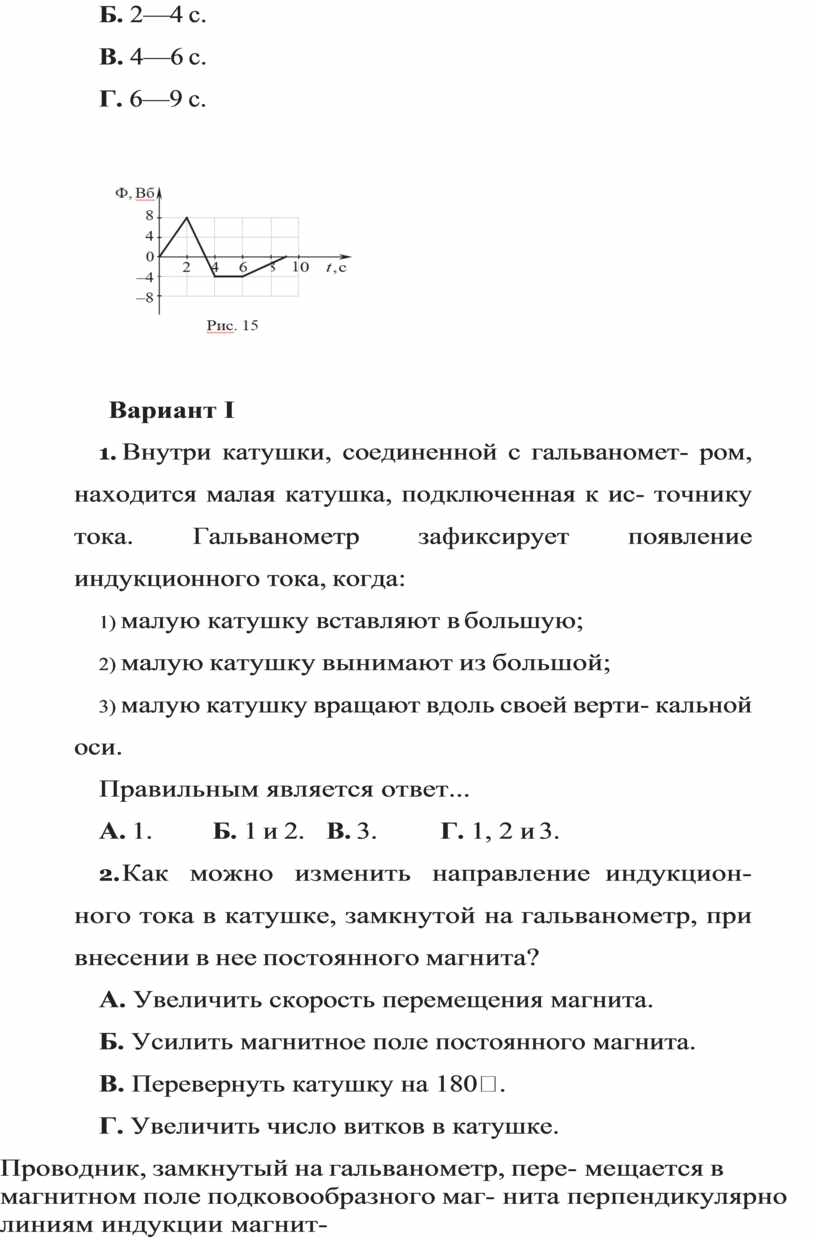

5*. На рисунке 15 приведен график зависимости магнитного потока, пронизывающего контур, от вре- мени. Минимальный индукционный ток, возникаю- щий в контуре, наблюдается в промежуток време- ни...

А. 0—2 с.

Б. 2—4 с.

В. 4—6 с.

Г. 6—9 с.

Вариант I

1.  Внутри катушки, соединенной с гальваномет- ром, находится малая катушка, подключенная к ис- точнику тока. Гальванометр зафиксирует появление индукционного тока, когда:

1)  малую катушку вставляют в большую;

2)  малую катушку вынимают из большой;

3)  малую катушку вращают вдоль своей верти- кальной оси.

Правильным является ответ...

А. 1.         Б. 1 и 2.   В. 3.         Г. 1, 2 и 3.

2. Как можно изменить направление индукцион- ного тока в катушке, замкнутой на гальванометр, при внесении в нее постоянного магнита?

А. Увеличить скорость перемещения магнита.

Б. Усилить магнитное поле постоянного магнита.

В. Перевернуть катушку на 180.

Г. Увеличить число витков в катушке.

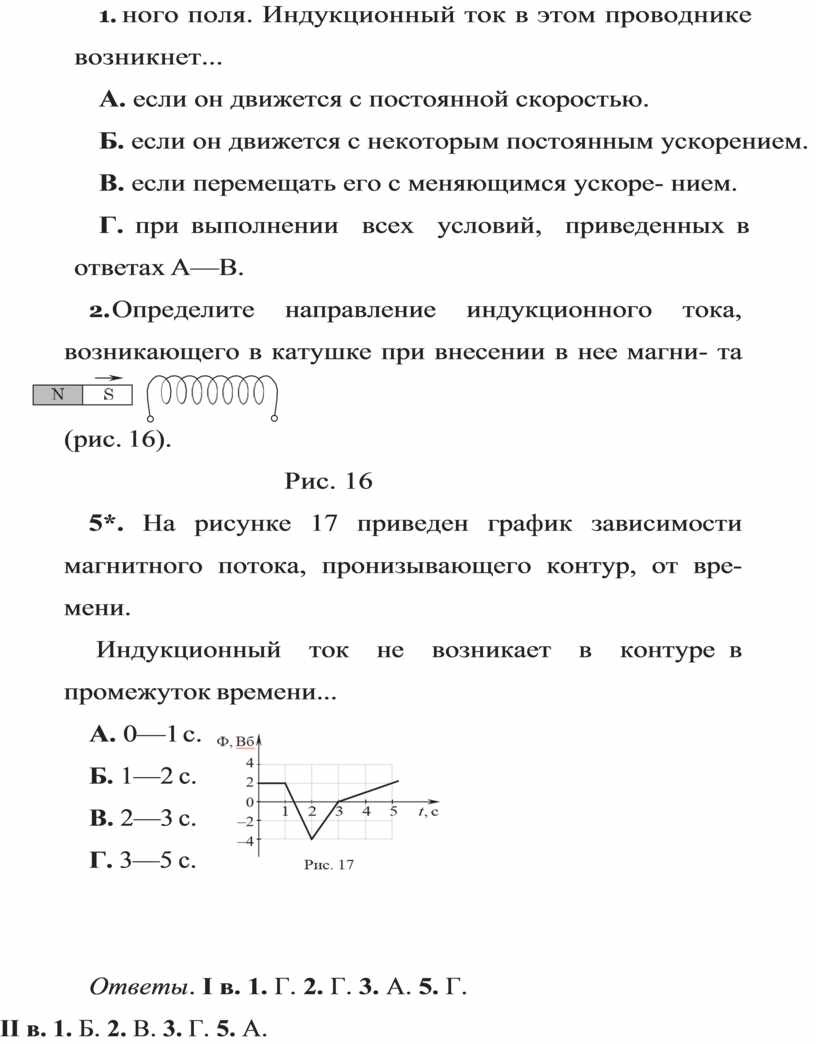

3. Проводник, замкнутый на гальванометр, пере- мещается в магнитном поле подковообразного маг- нита перпендикулярно линиям индукции магнит- ного поля. Индукционный ток в этом проводнике возникнет...

А. если он движется с постоянной скоростью.

Б. если он движется с некоторым постоянным ускорением.

В. если перемещать его с меняющимся ускоре- нием.

Г. при выполнении  всех  условий,  приведенных в ответах А—В.

4.

Рис. 16

5*. На рисунке 17 приведен график зависимости магнитного потока, пронизывающего контур, от вре- мени.

 Индукционный  ток  не  возникает  в  контуре в промежуток времени...

А. 0—1 с.

Б. 1—2 с.

В. 2—3 с.

Г. 3—5 с.

Ответы. I в. 1. Г. 2. Г. 3. А. 5. Г.

II в. 1. Б. 2. В. 3. Г. 5. А.
