Практическая работа

Тема: Графические возможности текстового редактора

Цель: Изучить технологии  работы с графическими объектами в  Word.

Время выполнения: 90 мин. Обучающийся должен знать:

-            общее представление программы;  окно текстового редактора Word. уметь:

-            пользоваться объектами рисования в текстовом редакторе;  создавать рисунки.

материально-техническое обеспечение: ПК, инструкции для выполнения практической работы, конспект лекции Теоретические данные:

Microsoft Word предоставляет достаточно большие возможности работы с графикой. Наличие графических объектов в текстовых документах часто желательно, а в некоторых случаях просто необходимо.

 Основные способы включения графики в документ  –  импорт графики из других приложений или создание графических объектов непосредственно в документе.

 Основные инструменты для работы с графикой находятся на панели Иллюстрации вкладки Вставка.

Работа с изображениями

Вставка изображений из других приложений.  Графические объекты из других приложений в документ Word можно вставить, используя буфер обмена. Для этого нужно скопировать картинку из любого источника – веб-страницы, другого документа, другого приложения, а потом вставить из буфера обмена в нужное место текущего документа.

 Вставка рисунков из файла.  Для вставки рисунка из имеющегося графического файла, необходимо воспользоваться кнопкой  Рисунок  панели  Иллюстрации  на вкладке  Вставка. В появившемся окне найдите и выберите нужный графический файл. Изображение вставится в документ.

Замечание.  Следует учитывать, что вставленное изображение зачастую занимает значительный объем памяти. Поэтому выполнение некоторых операций  будет занимать определенное время, причем, оно будет тем больше, чем больше размер вставляемого файла и ниже производительность компьютера. Чтобы работа с изображениями была более удобной, а итоговый размер текстового документа не был очень большим, целесообразно сделать компрессию изображения. Для этого предназначена кнопка Сжатие рисунков на панели Изменить вкладки Формат

После нажатия этой кнопки появляется окно, в котором можно настроить параметры  компрессии изображения. Кнопка Параметры открывает окно Параметры сжатия, в котором следует выбрать подходящий вариант.

Уменьшить объем документа при вставке рисунков можно также, применив при вставке параметр  Связать с файлом  (из открывающегося меню кнопки  Вставить). Таким образом, будет установлена связь с файлом-источником, а сам файл в документ вставлен не будет.

   Вставка рисунков с помощью области задач Клип

В Word существуют возможности хранения и открытия различных графических файлов непосредственно в программе из коллекции, для работы с которой служит область задач Клип. Данная коллекция содержит подборку набора картинок текстового редактора.

Для вставки клипа необходимо нажать кнопку  Клип  на панели  Иллюстрации вкладки Вставка. Справа появится панель Клип с кнопкой Упорядочить клипы, нажав на которую мы попадем в окно Организатор клипов. В данном окне слева будет находиться каталог клипов, а справа – область просмотра выбранного раздела каталога.

 По умолчанию доступны три коллекции:

-  Мои коллекции (в нее входят все папки жесткого диска, содержащие картинки);

-  Коллекции Microsoft Office (собрание изображений, которое входит в поставку MS Office);

-  Веб-коллекции (позволяет расширить собрание картинок Word при помощи изображений, доступных на интернет-ресурсе Office Online).

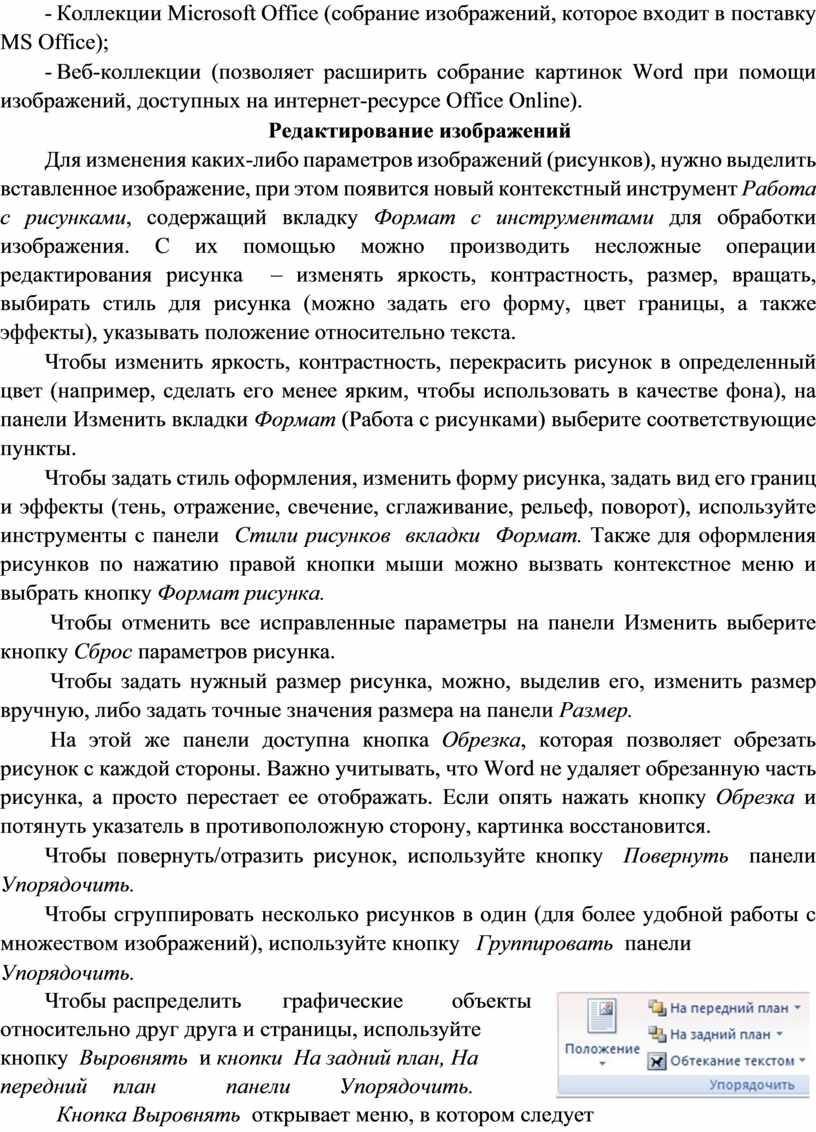

Редактирование изображений

Для изменения каких-либо параметров изображений (рисунков), нужно выделить вставленное изображение, при этом появится новый контекстный инструмент Работа с рисунками, содержащий вкладку Формат с инструментами для обработки изображения. С их помощью можно производить несложные операции редактирования рисунка  – изменять яркость, контрастность, размер, вращать, выбирать стиль для рисунка (можно задать его форму, цвет границы, а также эффекты), указывать положение относительно текста.

Чтобы изменить яркость, контрастность, перекрасить рисунок в определенный цвет (например, сделать его менее ярким, чтобы использовать в качестве фона), на панели Изменить вкладки Формат (Работа с рисунками) выберите соответствующие пункты.

Чтобы задать стиль оформления, изменить форму рисунка, задать вид его границ и эффекты (тень, отражение, свечение, сглаживание, рельеф, поворот), используйте инструменты с панели  Стили рисунков  вкладки  Формат. Также для оформления рисунков по нажатию правой кнопки мыши можно вызвать контекстное меню и выбрать кнопку Формат рисунка.

 Чтобы отменить все исправленные параметры на панели Изменить выберите кнопку Сброс параметров рисунка.

 Чтобы задать нужный размер рисунка, можно, выделив его, изменить размер вручную, либо задать точные значения размера на панели Размер.

 На этой же панели доступна кнопка Обрезка, которая позволяет обрезать рисунок с каждой стороны. Важно учитывать, что Word не удаляет обрезанную часть рисунка, а просто перестает ее отображать. Если опять нажать кнопку Обрезка и потянуть указатель в противоположную сторону, картинка восстановится.

Чтобы повернуть/отразить рисунок, используйте кнопку  Повернуть  панели Упорядочить.

Чтобы сгруппировать несколько рисунков в один (для более удобной работы с множеством изображений), используйте кнопку   Группировать  панели

Упорядочить.

Чтобы распределить       графические        объекты относительно друг друга и страницы, используйте кнопку  Выровнять  и кнопки  На задний план, На передний          план           панели        Упорядочить.               Кнопка Выровнять  открывает меню, в котором следует

выбрать относительно чего производить выравнивание (страницы или объектов) и задать вид выравнивания.   Кнопки  На задний план,

На передний план  позволяют передвинуть графические объекты из одного слоя в другой относительно друг друга или поместить объекты перед текстом.   Чтобы отобразить сетку, которая позволяет более точно распределять объекты на странице, выберите пункт Отображать сетку кнопки  Выровнять  панели  Упорядочить.  Нажав кнопку Параметры сетки, можно настроить необходимые параметры работы с сеткой. Так, объекты, привязанные к сетке, будут передвигаться только по соответствующим клеткам сетки и располагаться в них.

Для настройки расположения графического объекта относительно текста (обтекания), используйте кнопку Обтекание текстом панели Упорядочить. По умолчанию программа устанавливает режим обтекания «В тексте», при котором рисунок «разрывает» текст. Можно выбрать любой другой подходящий вариант обтекания:

-                Вокруг рамки  –  рисунок вписан в прямоугольник, текст обтекает его по рамке этого прямоугольника;

-                По контуру – текст обтекает рисунок по его границе;

-                За текстом – рисунок будет играть роль фонового изображения;

-                Перед текстом – рисунок будет помещен над текстом и закроет собой его часть;

-Сверху и снизу – текст будет располагаться выше и ниже рисунка;

При необходимости можно изменить контур обтекания текстом. Для этого выберите соответствующую команду  меню кнопки  Обтекание текстом. При этом вокруг объекта появится рамка с маркерами, перемещая которые, можно будет изменить контур. Также можно задать готовый вид обтекания, использовав кнопку Положение панели Упорядочить.

Дополнительно можно настроить параметры расположения рисунка, выбрав кнопку Дополнительные параметры разметки в меню кнопки Обтекание текстом.

На вкладке Обтекание  текстом можно настроить более точные параметры обтекания, а на вкладке Положение рисунка  можно задать положение рисунка (пункты  По горизонтали, По вертикали), перемещение и привязку к тексту (флажки Перемещать вместе с текстом, Установить привязку), разрешения наложения других объектов (флажок  Разрешить перекрытие).

Работа с фигурами

Фигурами являются всевозможные простые готовые изображения (графические примитивы), которые можно вставлять в документ. Они являются объектами векторной графики, к ним можно применить множество визуальных эффектов.

 Создание графического примитива

Кнопка  Фигуры  панели Иллюстрации вкладки Вставка служит для быстрого создания графических примитивов.         Для    создания    нужного     примитива выберите его из выпадающего списка и «нарисуйте» в документе протяжкой мыши

Замечания.

-  Для того чтобы фигура имела одинаковые пропорции, во время рисования надо удерживать нажатой кнопку Shift. При нажатой клавиши Ctrl фигура будет нарисована «от центра».

-  При создании фигур можно использовать полотно, которое позволяет размещать на нем графические объекты и перемещать, вращать, удалять сразу все объекты, размещенные на нем. Чтобы создать полотно, выберите команду Новое полотно из

меню      кнопки      Фигуры      (вкладка      Вставка-

Иллюстрации).

При выделении фигуры по краям появляется рамка с маркерами

Синие круглые маркеры позволяют пропорционально изменить размеры фигуры, синие квадратные – непропорционально.

Желтый маркер в виде ромба также служит для изменения геометрических размеров фигуры.

Фигуру можно вращать, для этих целей служит зеленый круглый маркер, расположенный над фигурой. Для вращения примитива необходимо установить курсор мыши на маркер и, нажав левую кнопку, производить движения мышью. При этом фигура будет вращаться в ту или иную сторону.

Форматирование фигур

Когда фигура нарисована и выделена, появляется контекстный инструмент Средства рисования с лентой Формат

Чтобы добавить новые автофигуры, используйте кнопки панели Вставить фигуры данной вкладки.

Чтобы задать для фигуры нужный цвет, обрамляющий контур, изменить форму уже отформатированной фигуры или выбрать оформление фигуры из имеющихся образцов, используйте соответствующие кнопки панели  Стили фигур. Вызываемое с этой же панели окно  Формат автофигуры  содержит расширенные параметры форматирования фигур.

Чтобы настроить положение фигур относительно текста документа и друг друга, используйте инструменты, расположенные на панели Упорядочить

 Если с несколькими фигурами одновременно нужно произвести какие-либо действия (увеличить, уменьшить, переместить), либо получить один объединенный объект из множества, следует использовать группировку.

 Для группировки фигур, предварительно выделив их, используйте кнопку Группировать панели Упорядочить.   После выполнения со сгруппированными объектами нужных действий при необходимости объекты можно разгруппировать или перегруппировать.

Замечание.  Чтобы выделить несколько нужных объектов, при выделении нужно удерживать нажатой клавишу Shift. Либо использовать кнопку  Выделить  на панели Редактирование вкладки Главная.   Точный размер фигуры можно задать на панели Размер.

Работа с надписями

 Особым видом графического примитива является Надпись. Этот примитив может содержать «в себе» текст и в то же время может быть оформлен как любой другой элемент векторной графики.

Создание надписи

Чтобы создать надпись, выберите кнопку Надпись панели Текст вкладки Вставка. Если ни одна из предложенных заготовок не подходит, то примените команду Нарисовать надпись  этой же кнопки и нарисуйте надпись нужного размера в нужном месте.

Замечания.

-  Надпись не может содержать любое количество текста  –  оно ограничено размерами ее области, поэтому,  если текст не помещается, увеличьте размер прямоугольника при помощи маркеров.

-  Надписи могут быть связаны между собой, чтобы текст переходил из одной надписи в другую последовательно. Для связывания надписей, создайте несколько пустых надписей в документе. Выделите первую надпись и на панели  Текст  (лента Работа с надписями\Формат) воспользуйтесь кнопкой  Создать  связь, указав следующую за ней надпись. Теперь текст будет перетекать из одной надписи в другую.

Форматирование надписи

После  создания и выделения надписи в ленте главного меню появляется лента Работа с надписями\Формат, на панелях которой находятся инструменты, позволяющие отформатировать надпись аналогично автофигурам.

Задание 1

Постройте чертеж

             10      40

Задание 2

Контрольные вопросы.

1.     Как вставить в текст рисунок?

2.     Как изменить размер изображения?

3.     Как изменить формат рисунка?

4.     Как изменить яркость, контрастность рисунка?

5.     Как организовать обтекание рисунка текстом?

6.     Как нарисовать основные фигуры и линии?

7.     Как выделить несколько графических объектов?

8.     Как сгруппировать или разгруппировать графические объекты?

Отчет о работе:

Выполнить задания на компьютере и ответьте на контрольные вопросы

Список рекомендуемой литературы

Основная: Информатика и ИКТ: практикум для профессий и специальностей естественно-научного и гуманитарного профилей : учеб. пособие для студ. учреждений сред. проф. образования. Цветкова М.С., Хлобыстова И.Ю. Издательский центр «»Академия», Москва, 2014г._

Дополнительная: Информатика и информационные технологии. Практикум для 10-

11 классов Угринович Н. Д. БИНОМ, Москва, 2003г
