Концентратор (Hub) – устройство физического подключения не- скольких сегментов или лучей локальной сети. Интеллектуальный хаб (Intelligent Hub) имеет специальные средства для диагностики и управ- ления, что позволяет оперативно получать сведения об активности и ис- правности узлов, отключать неисправные узлы.

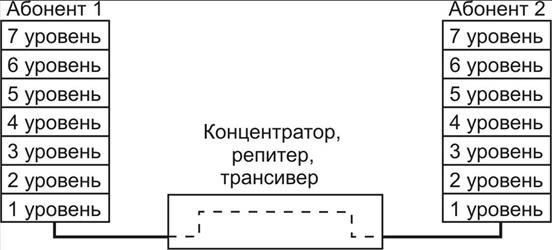

Рис. 34. Функции репитеров, трансиверов и концентраторов

Коммутатор (Switch) – это устройство, конструктивно выполненное в виде сетевого концентратора и действующее как высокоскоростной мно- гопортовый мост; встроенный механизм коммутации позволяет осущест- вить широковещательное сегментирование локальной сети, а также вы- делить полосу пропускания к конечным станциям в сети.

Мост (Bridge) – средство передачи пакетов между сетями. Осущест- вляет фильтрацию пакетов, не выпуская из сети пакеты для адресатов, находящихся внутри сети, а также переадресацию – передачу пакетов в другую сеть в соответствии с таблицей маршрутизации или во все дру- гие сети при отсутствии адресата в таблице. Таблица маршрутизации обычно составляется в процессе самообучения по адресу источника приходящего пакета.

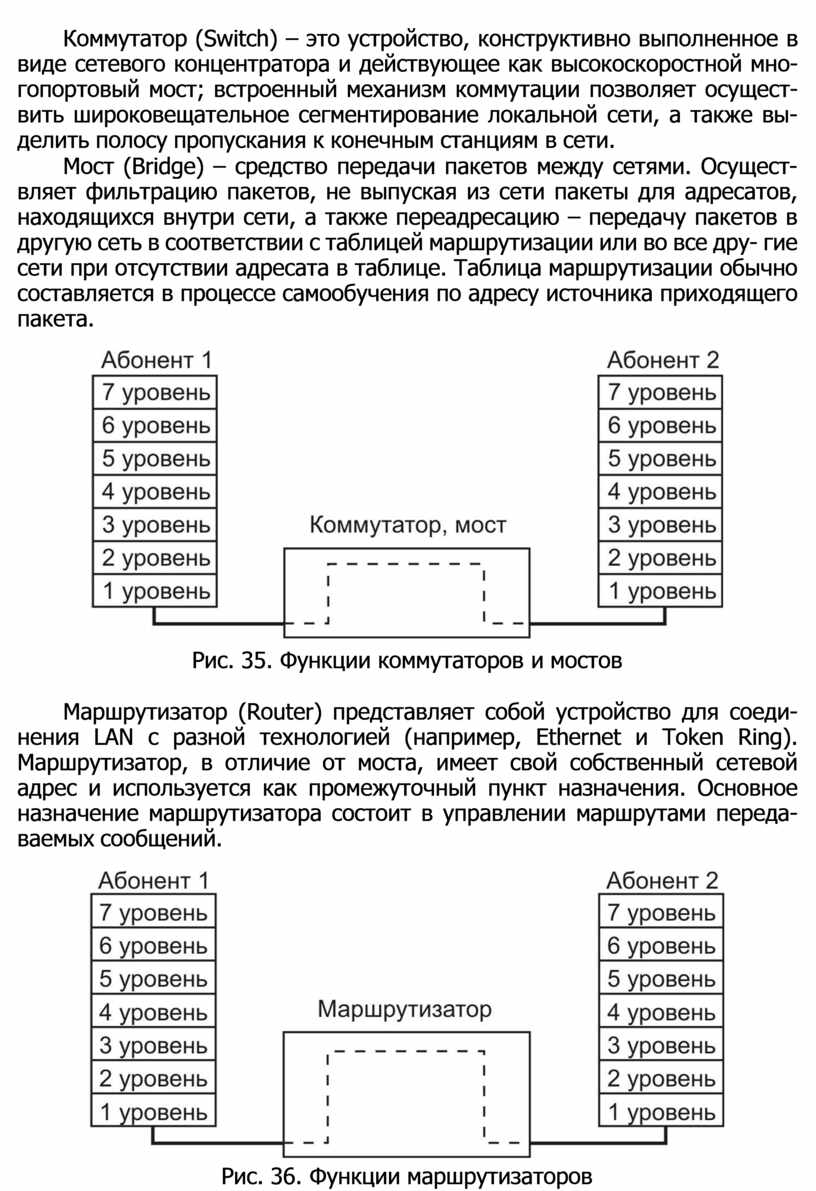

Рис. 35. Функции коммутаторов и мостов

Маршрутизатор (Router) представляет собой устройство для соеди- нения LAN с разной технологией (например, Ethernet и Token Ring). Маршрутизатор, в отличие от моста, имеет свой собственный сетевой адрес и используется как промежуточный пункт назначения. Основное назначение маршрутизатора состоит в управлении маршрутами переда- ваемых сообщений.

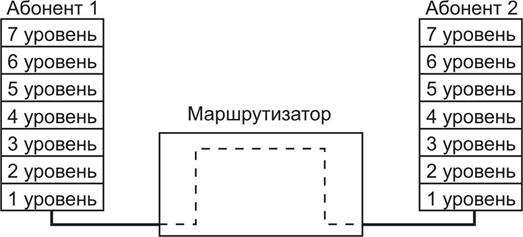

Рис. 36. Функции маршрутизаторов

Шлюз (Gateway) – средство соединения разнородных сетей. В отли- чие от повторителей, мостов и маршрутизаторов, прозрачных для поль- зователя, присутствие шлюза заметно. Шлюз выполняет преобразова- ние форматов и размеров пакетов, преобразование протоколов, преоб- разование данных, мультиплексирование. Обычно реализуется на осно- ве компьютера с большим объемом памяти.

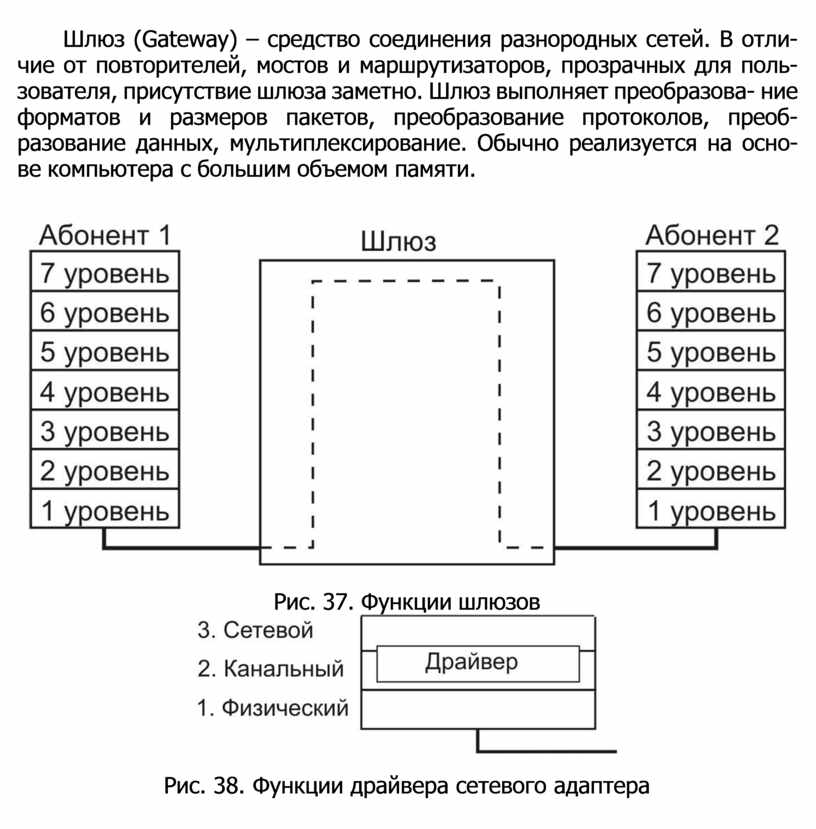

Рис. 37. Функции шлюзов

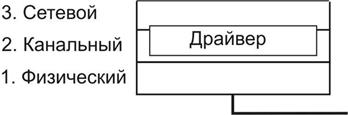

Рис. 38. Функции драйвера сетевого адаптера
