Выбор оборудования про проведении работ по ТО

Выбор оборудования про проведении работ по ТО

Оборудование предопределяется назначением РММ, методами ТО и ремонта, составом производственной зоны, объемом выполняемых работ.

Для внедрения агрегатного метода необходимо создать неснижаемый оборотный фонд агрегатов, достаточный для поддержания машин в работоспособном состоянии, организовать текущий ремонт агрегатов, оснастить РММ леспромхозов необходимым ремонтно-технологическим и нестандартным оборудованием, организовать хранение агрегатов (для чего иметь складские помещения, грузоподъемные средства, механизмы, стеллажи и т. д.), провести ряд других мероприятий.

В производственном корпусе РММ предусматриваются: пост наружной мойки машины; зона ТО и ТР автомобилей, тракторов и машин на их базе; маслохозяйство; производственные участки ремонта агрегатов, текущего ремонта двигателей внутреннего сгорания со стендом холодной обкатки, слесарно-механической, тепловой, ТО и ТР топливной аппаратуры, ТО и ТР гидрооборудования, ТО и ТР автотракторного электрооборудования, обслуживания и зарядки аккумуляторов; шиномонтажный и шиноремонтный посты, ТО и ТР бензино-моторного инструмента, ремонта узлов и агрегатов нижнескладского оборудования и цехов переработки; инструментально-раздаточная кладовая; кладовая материалов, оборотных агрегатов, узлов и деталей; кладовая участка ТО и ТР бензино-моторного инструмента; компрессорная.

Пост мойки должен обеспечить в любое время года мойку всех машин, подлежащих техническому обслуживанию и ремонту. Он может быть размещен в отдельном здании.

Маслохозяйство размещается в зоне ТО и ТР машин.

В РММ с количеством постов ТО и ТР-12 и более один пост для автомобилей и один пост для тракторов специализируются на проведении диагностических работ. Если общее количество постов менее 12, диагностика автомобилей и тракторов производится на постах ТО и ТР переносными приборами.

Административные и санитарно-бытовые помещения могут располагаться как в отдельном здании, так и в производственном корпусе РММ.

Число постов или машино-постов для проведения ТО и ТР автомобилей и тракторов является основным признаком, определяющим количество и типы оборудования, а следовательно, и размеры РММ. Их размер производится по годовой трудоемкости ТО и ТР машин.

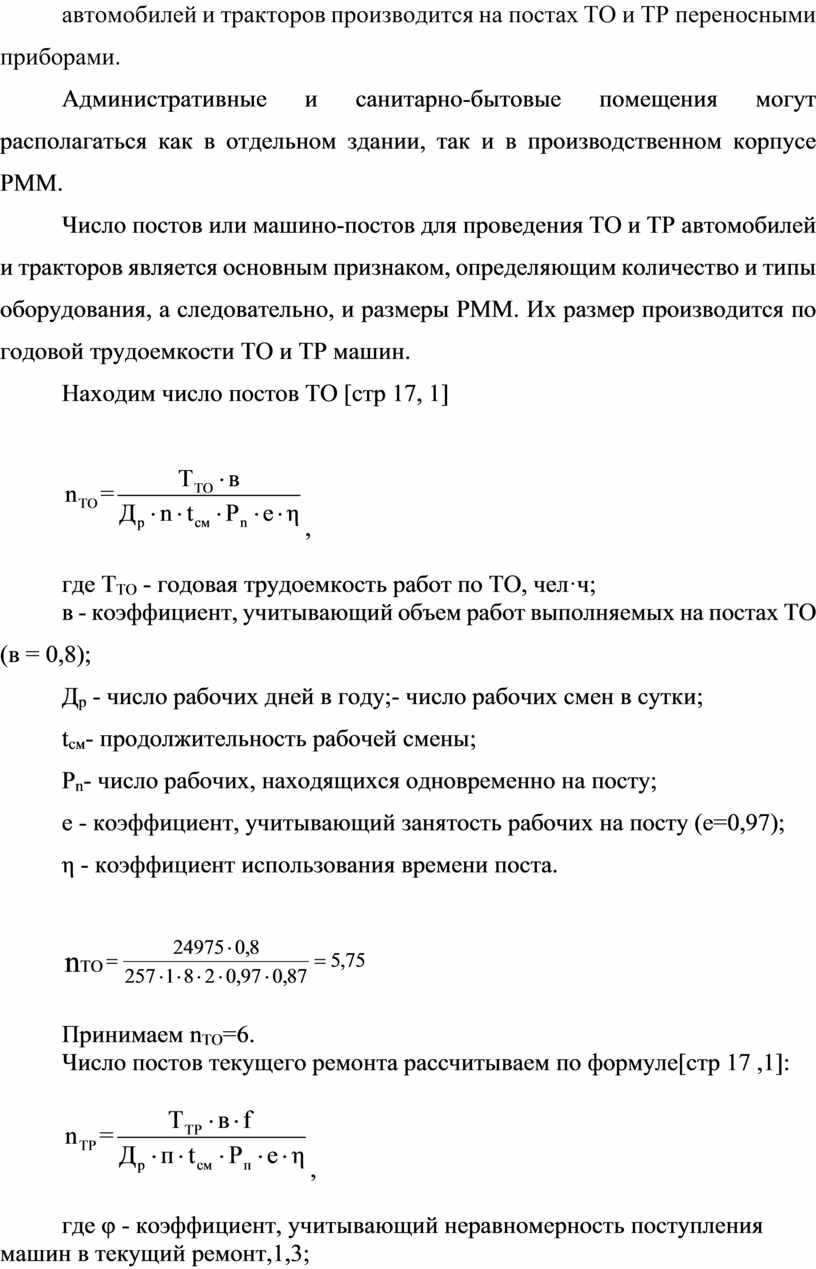

Находим число постов ТО [стр 17, 1]

,

где Т_ТО - годовая трудоемкость работ по ТО, чел·ч;

в - коэффициент, учитывающий объем работ выполняемых на постах ТО (в = 0,8);

Д_р - число рабочих дней в году;- число рабочих смен в сутки;

t_см- продолжительность рабочей смены;

Р_n- число рабочих, находящихся одновременно на посту;

е - коэффициент, учитывающий занятость рабочих на посту (е=0,97);

η - коэффициент использования времени поста.

Принимаем n_ТО=6.

Число постов текущего ремонта рассчитываем по формуле[стр 17 ,1]:

,

где φ - коэффициент, учитывающий неравномерность поступления машин в текущий ремонт,1,3;

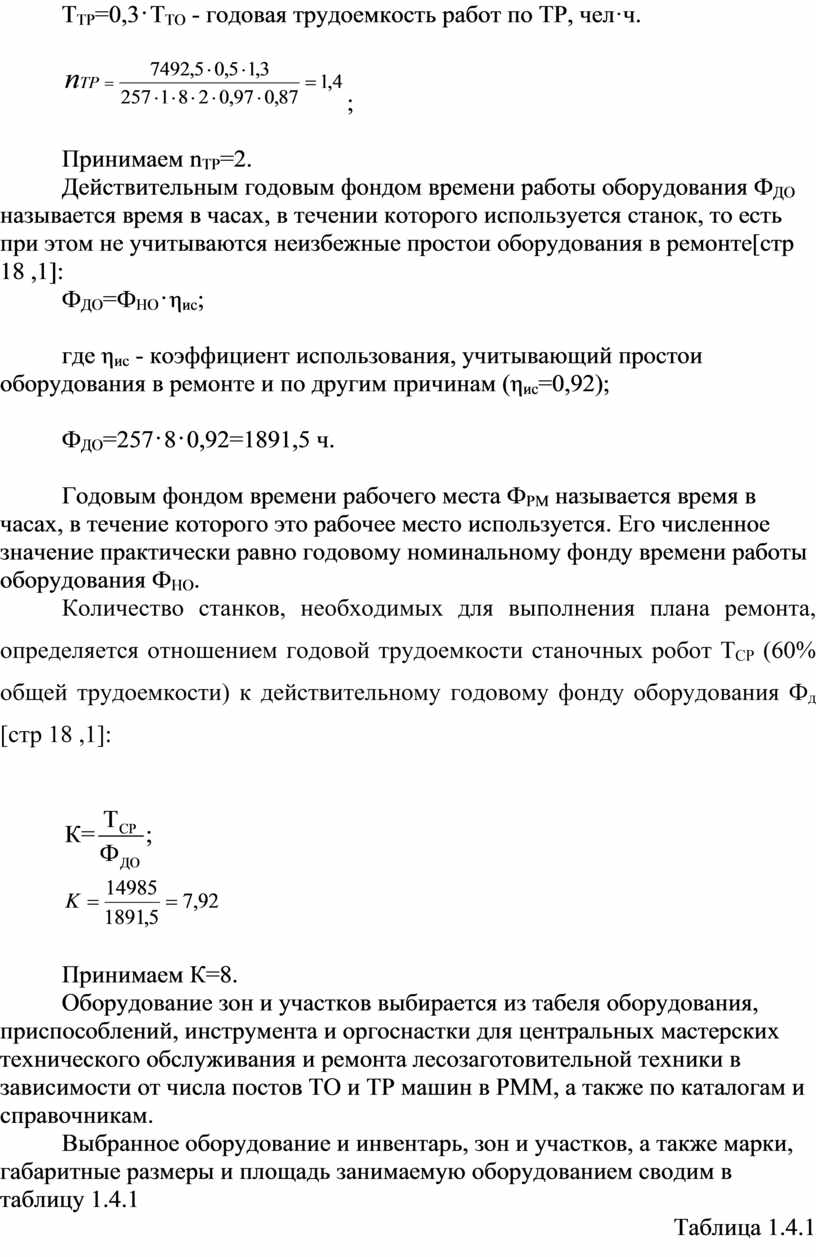

Т_ТР=0,3Т_ТО - годовая трудоемкость работ по ТР, чел·ч.

;

Принимаем n_ТР=2.

Действительным годовым фондом времени работы оборудования Ф_ДО называется время в часах, в течении которого используется станок, то есть при этом не учитываются неизбежные простои оборудования в ремонте[стр 18 ,1]:

Ф_ДО=Ф_НОη_ис;

где η_ис - коэффициент использования, учитывающий простои оборудования в ремонте и по другим причинам (η_ис=0,92);

Ф_ДО=25780,92=1891,5 ч.

Годовым фондом времени рабочего места Ф_РМ называется время в часах, в течение которого это рабочее место используется. Его численное значение практически равно годовому номинальному фонду времени работы оборудования Ф_НО.

Количество станков, необходимых для выполнения плана ремонта, определяется отношением годовой трудоемкости станочных робот Т_СР (60% общей трудоемкости) к действительному годовому фонду оборудования Ф_д [стр 18 ,1]:

Принимаем К=8.

Оборудование зон и участков выбирается из табеля оборудования, приспособлений, инструмента и оргоснастки для центральных мастерских технического обслуживания и ремонта лесозаготовительной техники в зависимости от числа постов ТО и ТР машин в РММ, а также по каталогам и справочникам.

Выбранное оборудование и инвентарь, зон и участков, а также марки, габаритные размеры и площадь занимаемую оборудованием сводим в таблицу 1.4.1

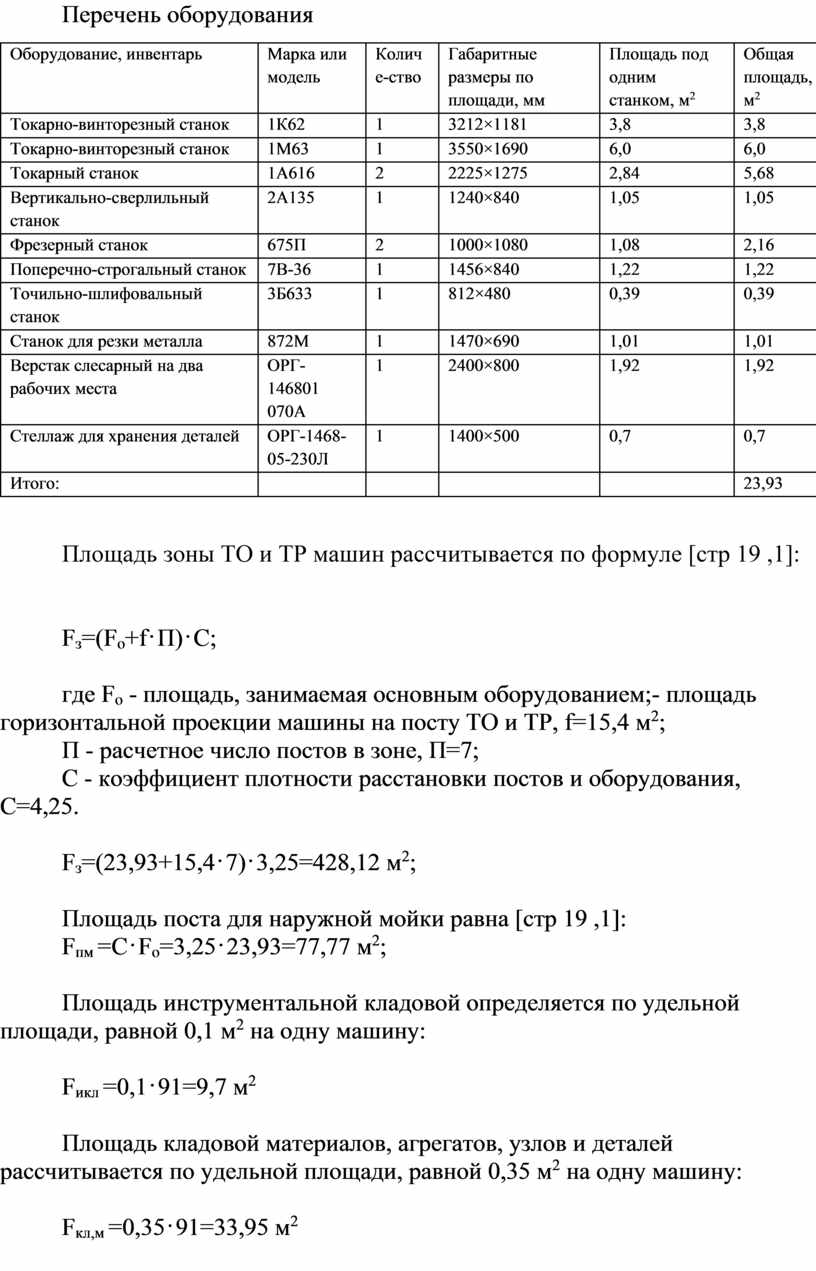

Таблица 1.4.1

Перечень оборудования

Площадь зоны ТО и ТР машин рассчитывается по формуле [стр 19 ,1]:

F_з=(F_о+fП)С;

где F_о - площадь, занимаемая основным оборудованием;- площадь горизонтальной проекции машины на посту ТО и ТР, f=15,4 м²;

П - расчетное число постов в зоне, П=7;

С - коэффициент плотности расстановки постов и оборудования, С=4,25.

F_з=(23,93+15,47)3,25=428,12 м²;

Площадь поста для наружной мойки равна [стр 19 ,1]:

F_пм =СF_о=3,2523,93=77,77 м²;

Площадь инструментальной кладовой определяется по удельной площади, равной 0,1 м² на одну машину:

F_икл =0,191=9,7 м²

Площадь кладовой материалов, агрегатов, узлов и деталей рассчитывается по удельной площади, равной 0,35 м² на одну машину:

F_кл,м =0,3591=33,95 м²

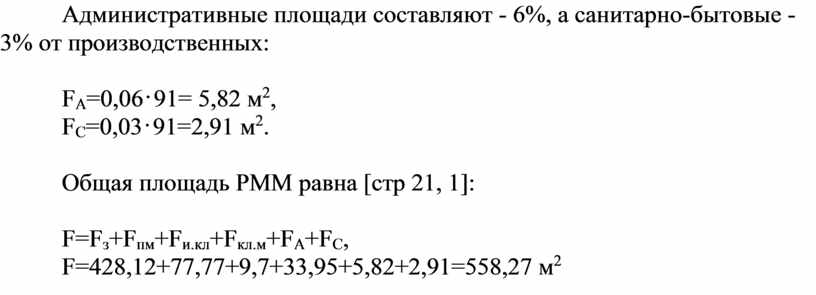

Административные площади составляют - 6%, а санитарно-бытовые - 3% от производственных:

F_А=0,0691= 5,82 м²,

F_С=0,0391=2,91 м².

Общая площадь РММ равна [стр 21, 1]:

F=F_з+F_пм+F_и.кл+F_кл.м+F_А+F_С,

F=428,12+77,77+9,7+33,95+5,82+2,91=558,27 м²
