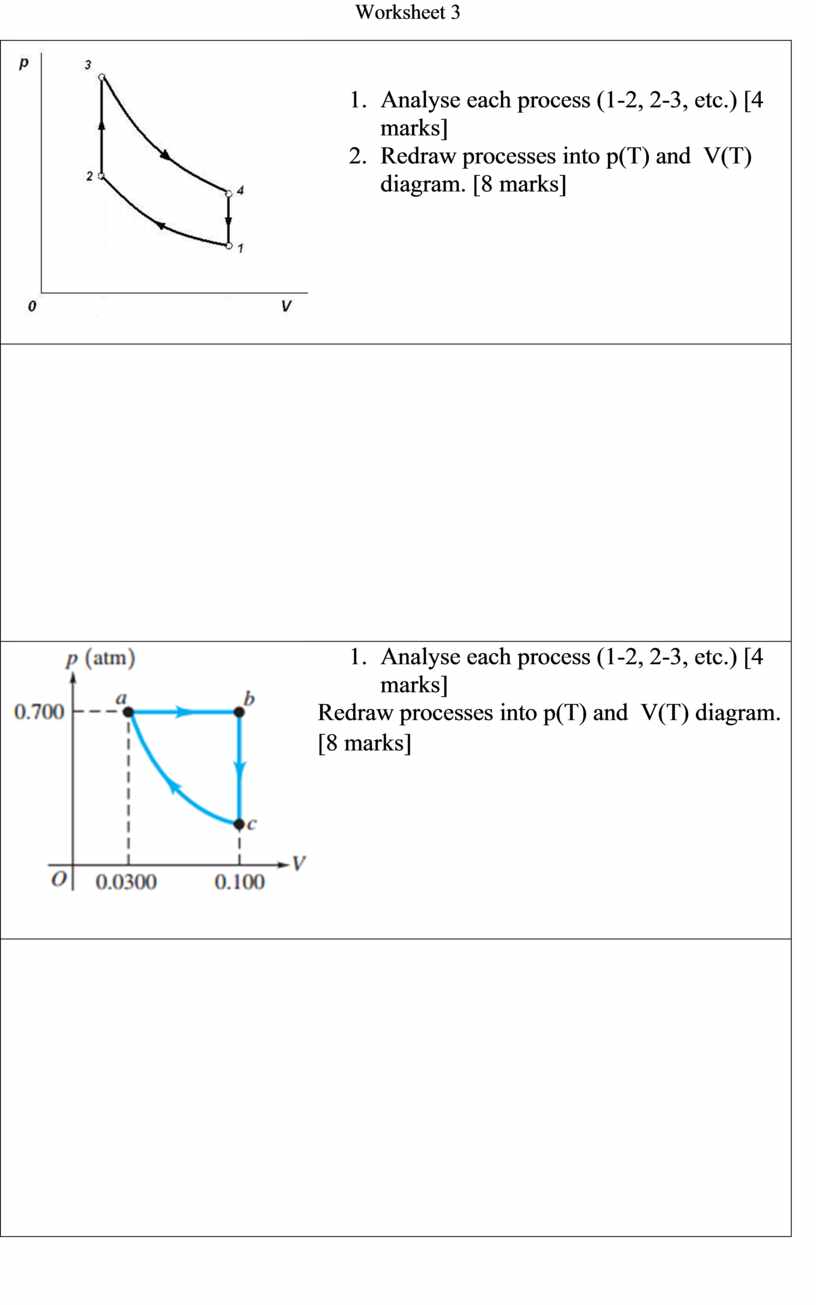

Worksheet3

1.     Analyse each process (1-2, 2-3, etc.) [4 marks]

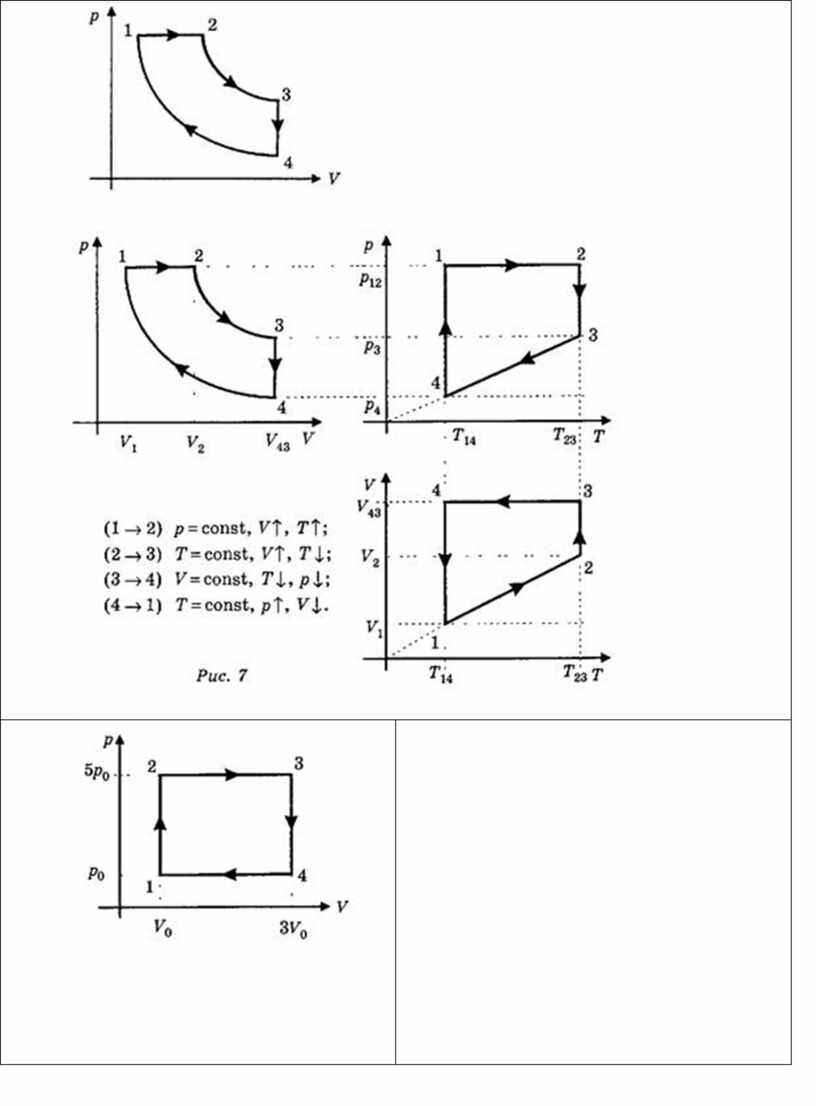

2.     Redraw processes into p(T) and  V(T) diagram. [8 marks]

1.     Analyse each process (1-2, 2-3, etc.) [4 marks]

Redraw processes into p(T) and  V(T) diagram. [8 marks]

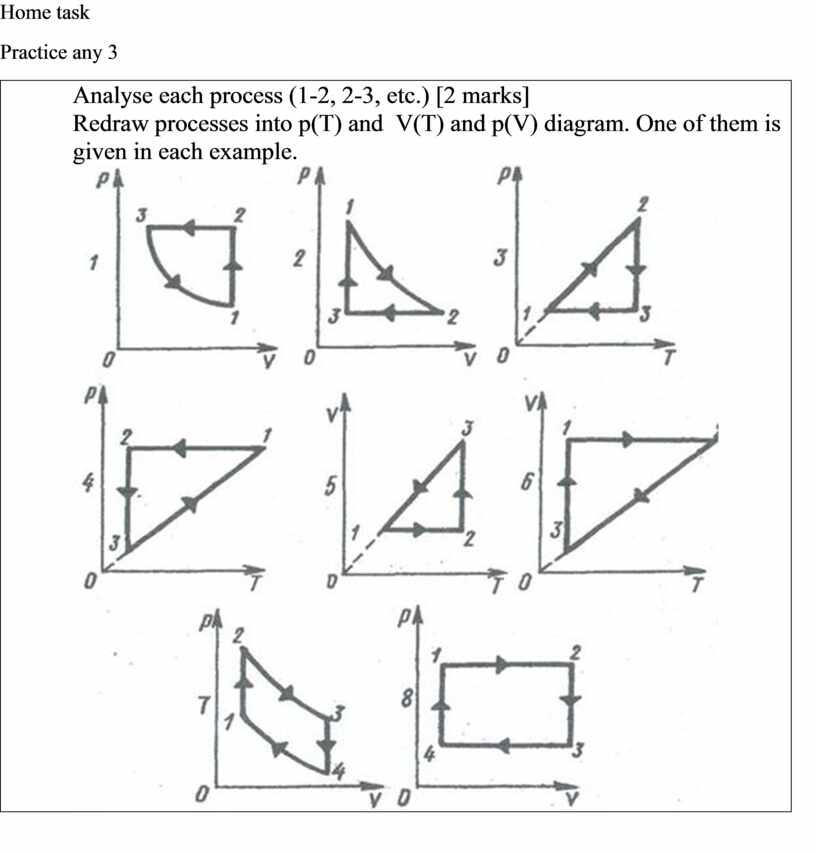

Analyse each process (1-2, 2-3, etc.) [2 marks]

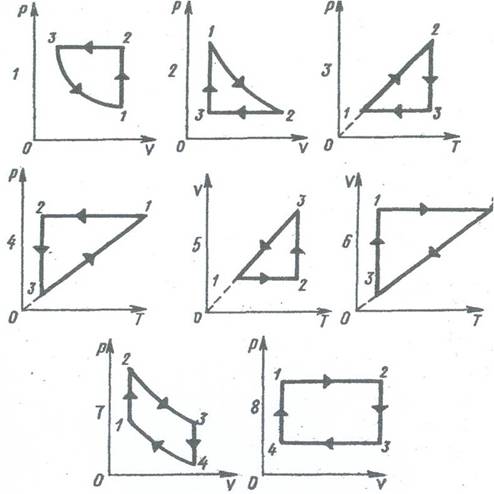

Redraw processes into p(T) and  V(T) and p(V) diagram. One of them is given in each example.

T₂=T₄

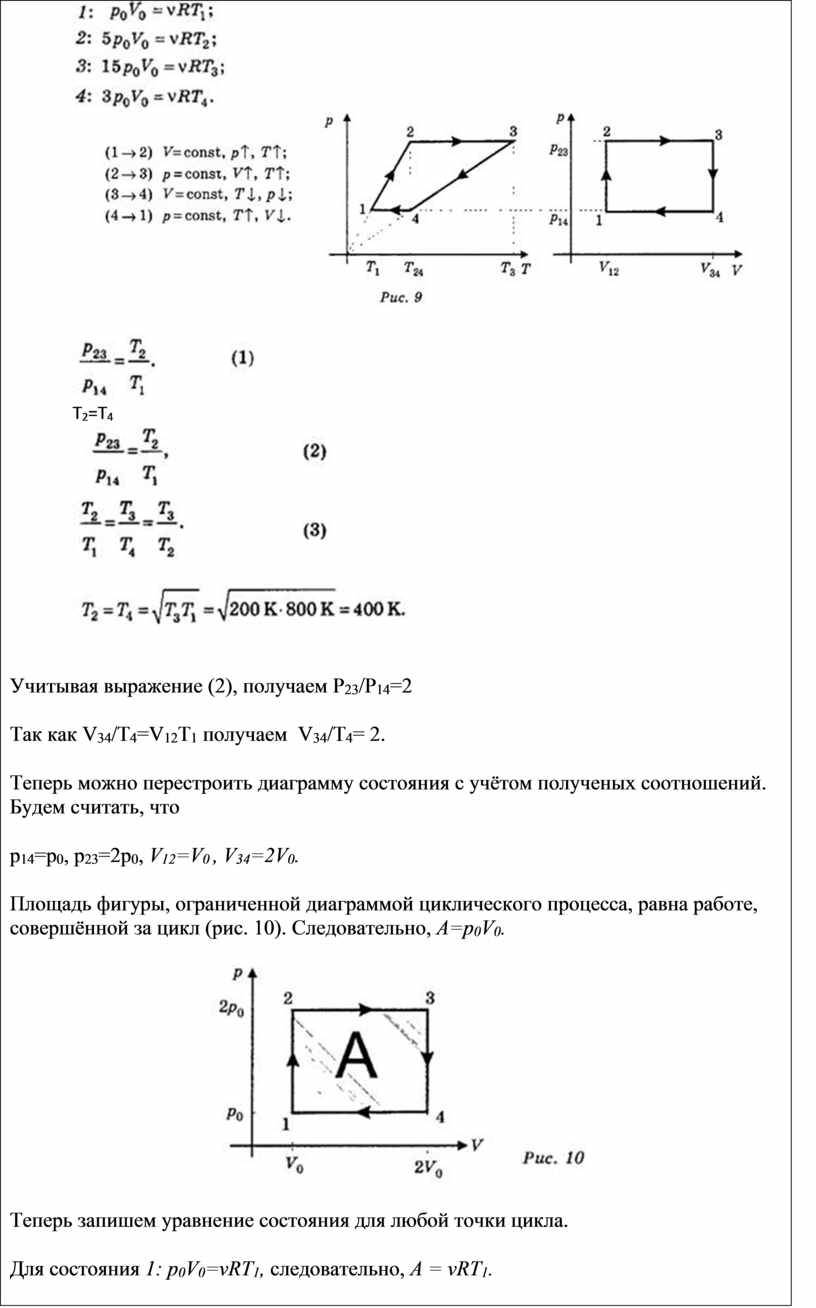

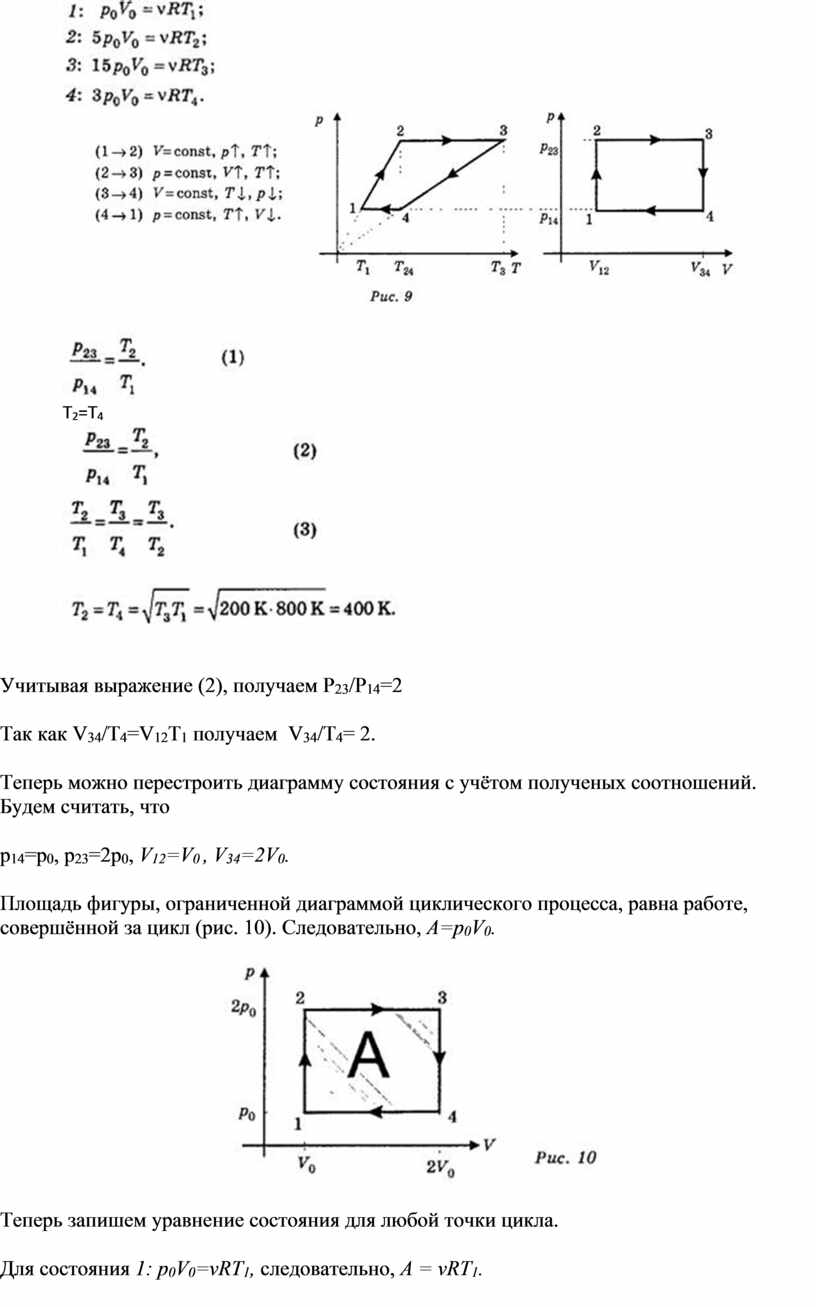

Учитывая выражение (2), получаем P₂₃/P₁₄=2

Так как V₃₄/T₄=V₁₂T₁ получаем  V₃₄/T₄= 2.

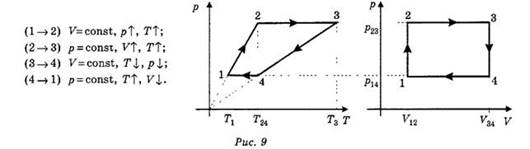

Теперь можно перестроить диаграмму состояния с учётом полученых соотношений. Будем считать, что

p₁₄=p₀, p₂₃=2р₀, V₁₂=V₀ , V₃₄=2V₀.

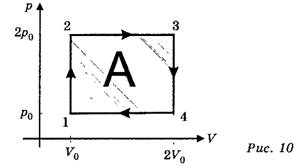

Площадь фигуры, ограниченной диаграммой циклического процесса, равна работе, совершённой за цикл (рис. 10). Следовательно, A=p₀V₀.

Теперь запишем уравнение состояния для любой точки цикла.

Для состояния 1: p₀V₀=vRT₁, следовательно, A = vRT₁.

Произведём расчёт:

А=10³*8,31(Дж/моль*К) *200К = 16,62 Дж.
