Задание.docx
1 На
диаграмме показана часть цепочки.
Чему равна ток, протекающий в точке X [1]
A 0.6 A
B 2.0 A
C 4.8 A
D 6.2 A
2 На
диаграмме показана часть цепочки.
Чему равна ток, протекающий в точке У? [1]
A +0.2 A
B -0.2 A
C +1.8 A
D -1.8 A
3 На диаграмма показана сила тока равна 0,8 А.
Чему равна ЭДС в E2 ? [1]
A 0.56 В
B 0.80 В
C 2.80 В
D 4.80 В

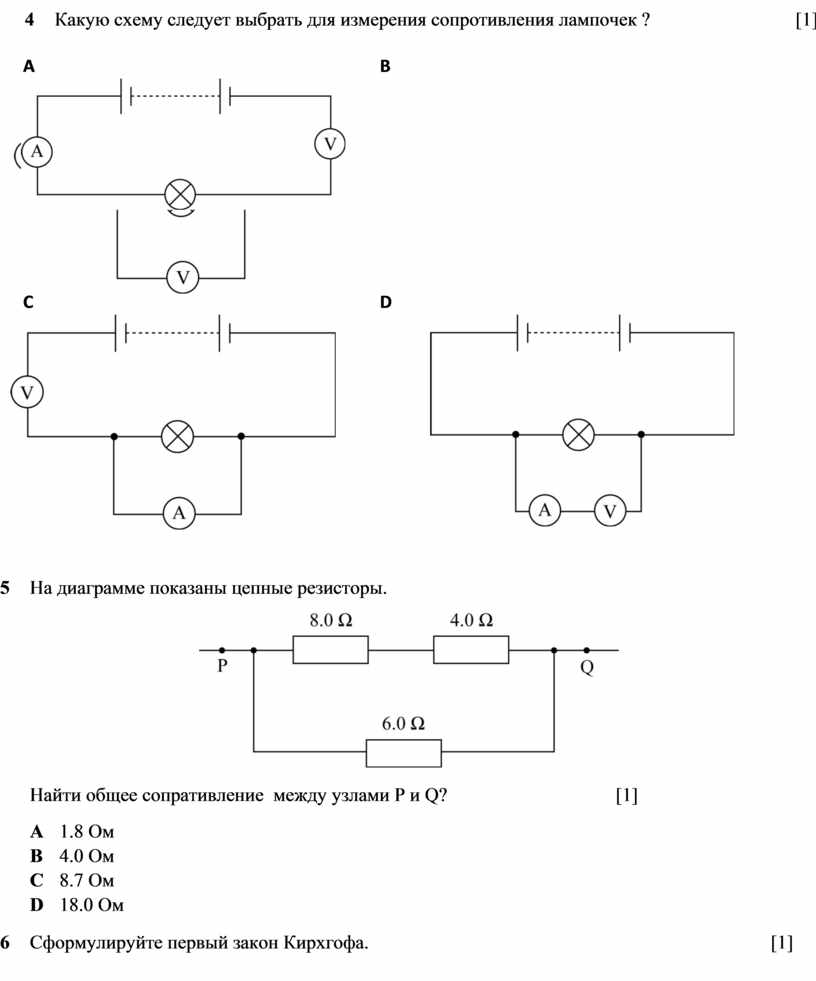

4 Какую схему следует выбрать для измерения сопротивления лампочек ? [1]
 |
 |
|||
 |
 |
||
5 На диаграмме показаны цепные резисторы.
Найти общее сопративление между узлами P и Q? [1]
A 1.8 Ом
B 4.0 Ом
C 8.7 Ом
D 18.0 Ом
6 Сформулируйте первый закон Кирхгофа. [1]

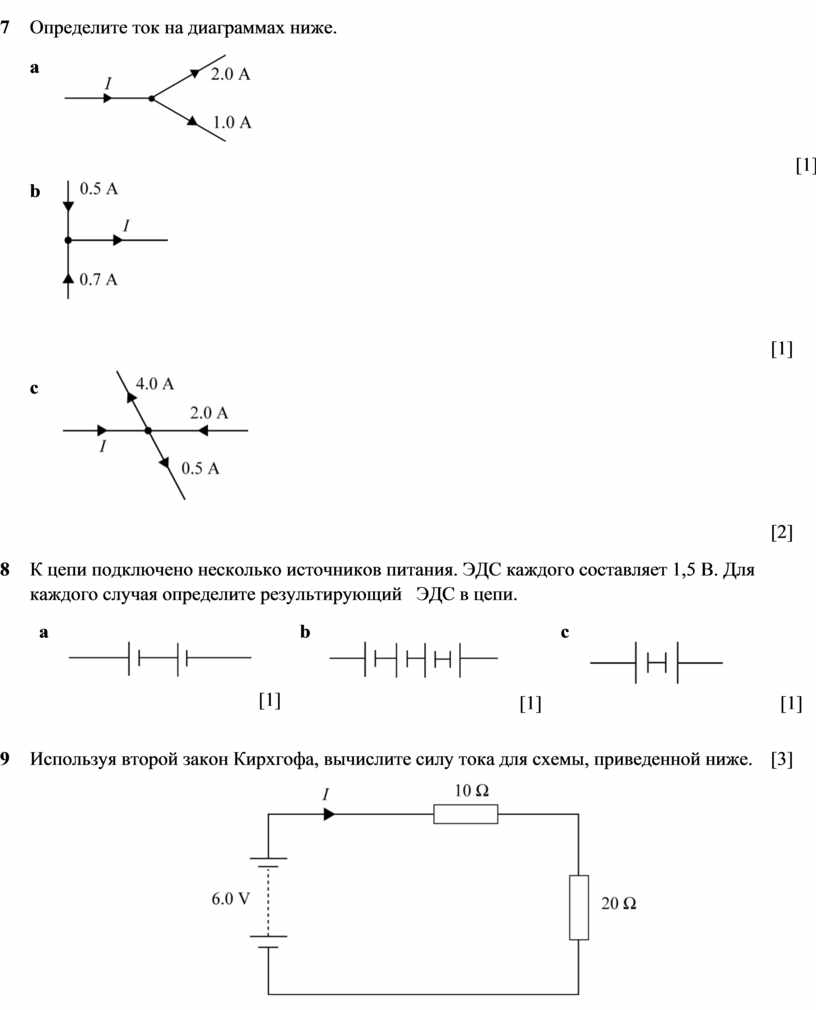

7 Определите ток на диаграммах ниже.
a
[1]
b
[1]
c
[2]
8 К цепи подключено несколько источников питания. ЭДС каждого составляет 1,5 В. Для каждого случая определите результирующий ЭДС в цепи.
|
a
[1] |
b
[1] |
c
[1] |

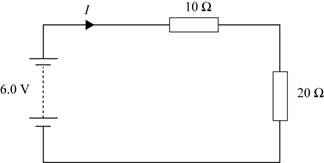

9 Используя второй закон Кирхгофа, вычислите силу тока для схемы, приведенной ниже. [3]
|

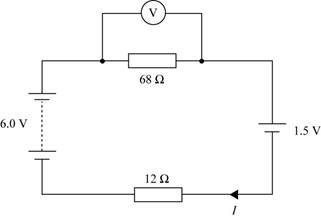

10 На диаграмме показаны электрические цепи. Он состоит из батареи и часть цепи. Внутренние сопративление можно пренебречь.Вычислите: а) Найти тока на резисторе 12Ом. [3] в) Найти напряжение на резисторе 12 Ом. [2] с) Что бы вы порекомендовали для этой проблемы?? [1] |
|
|
|

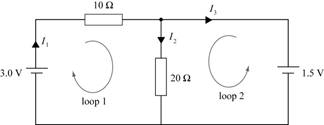

11 Используя, законов Кирхгофа вычислите значения силы тока I1, I2 и I3 в цепи. [6] |
|
|
Общий:
процент: %
