Закон Ома для полной цепи
10 класс
Какая лампа горит ярче?
Что вы знаете о преобразовании энергии?
Цели урока
Учащиеся:
- будут знать закон Ома для полной цепи;
- разъяснят физический смысл закона Ома для полной цепи постоянного тока на основе закона сохранения энергии;
-смогут применить закон Ома для полной цепи при решении задач
Электрический ток создают
движущиеся заряженные частицы
Ампер
Вольт
Ом
I=U/R
I = q/ t
Амперметр
Вольтметр
Реостат

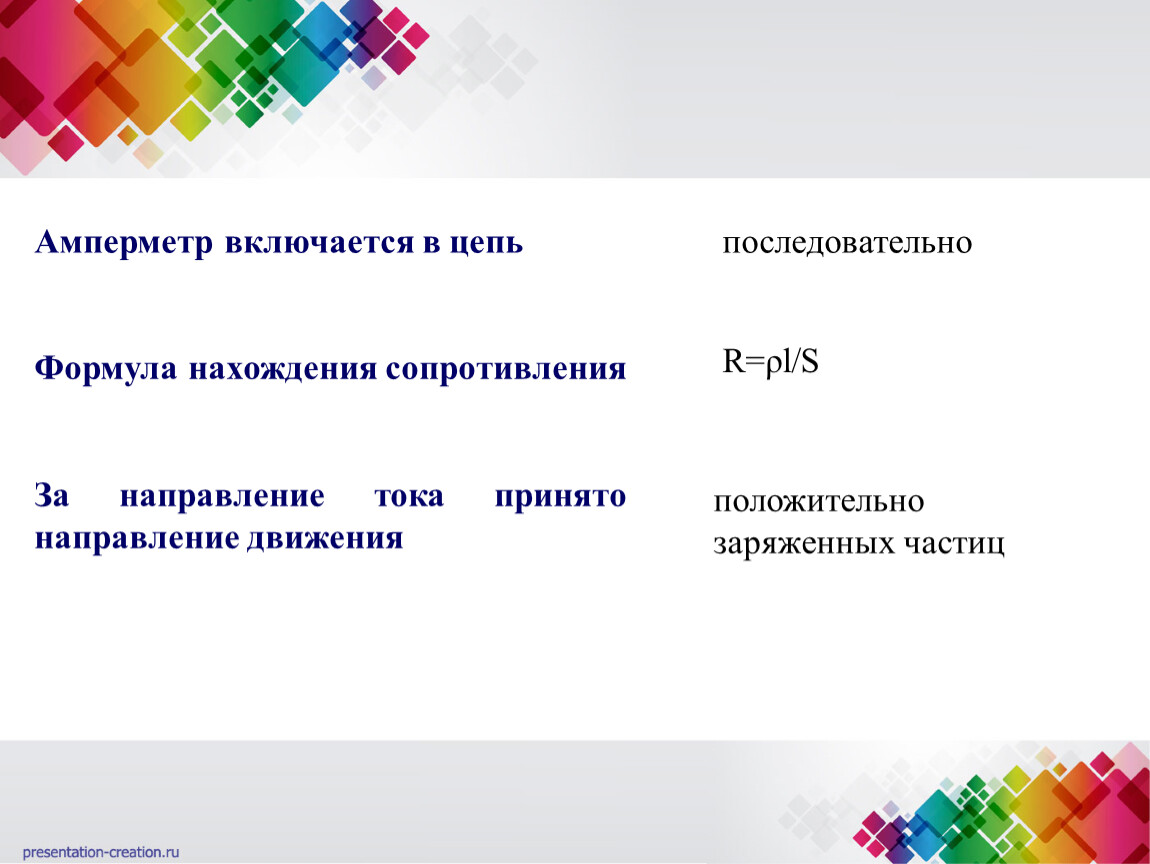

Амперметр включается в цепь
Формула нахождения сопротивления
За направление тока принято направление движения
последовательно
R=ρl/S
положительно заряженных частиц

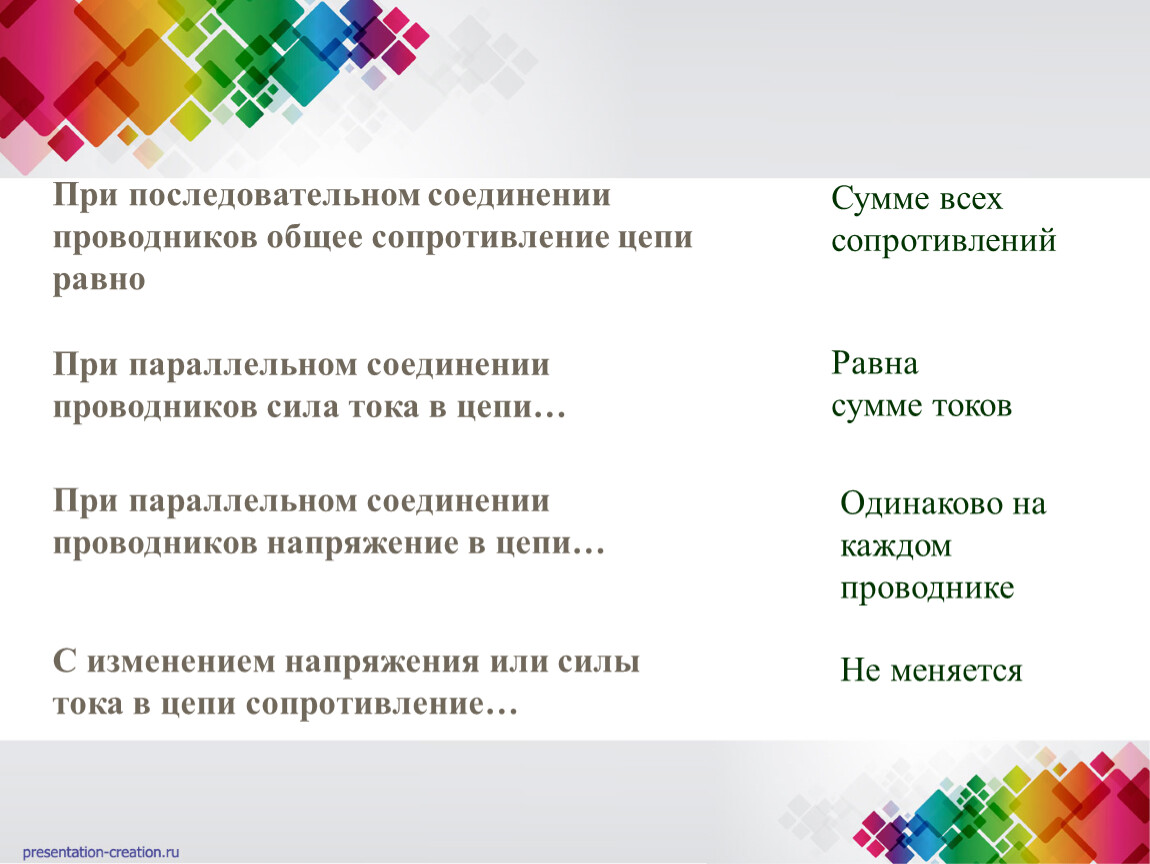

При последовательном соединении проводников общее сопротивление цепи равно
При последовательном соединении проводников общее сопротивление цепи равно
Сумме всех сопротивлений
При параллельном соединении проводников сила тока в цепи…
Равна сумме токов
При параллельном соединении проводников напряжение в цепи…
Одинаково на каждом проводнике
С изменением напряжения или силы тока в цепи сопротивление…
Не меняется

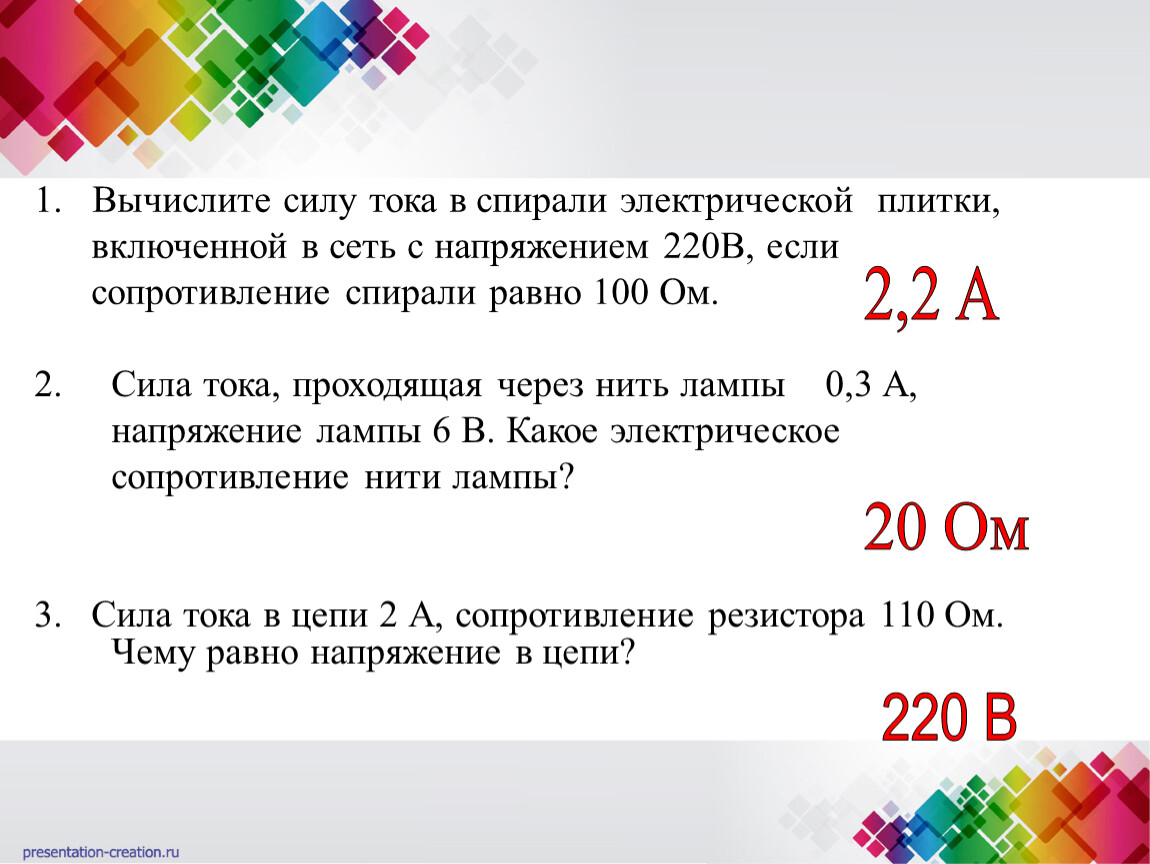

Вычислите силу тока в спирали электрической плитки,
включенной в сеть с напряжением 220В, если
сопротивление спирали равно 100 Ом.
Сила тока, проходящая через нить лампы 0,3 А,
напряжение лампы 6 В. Какое электрическое
сопротивление нити лампы?
3. Сила тока в цепи 2 А, сопротивление резистора 110 Ом. Чему равно напряжение в цепи?
2,2 А
20 Ом
220 В

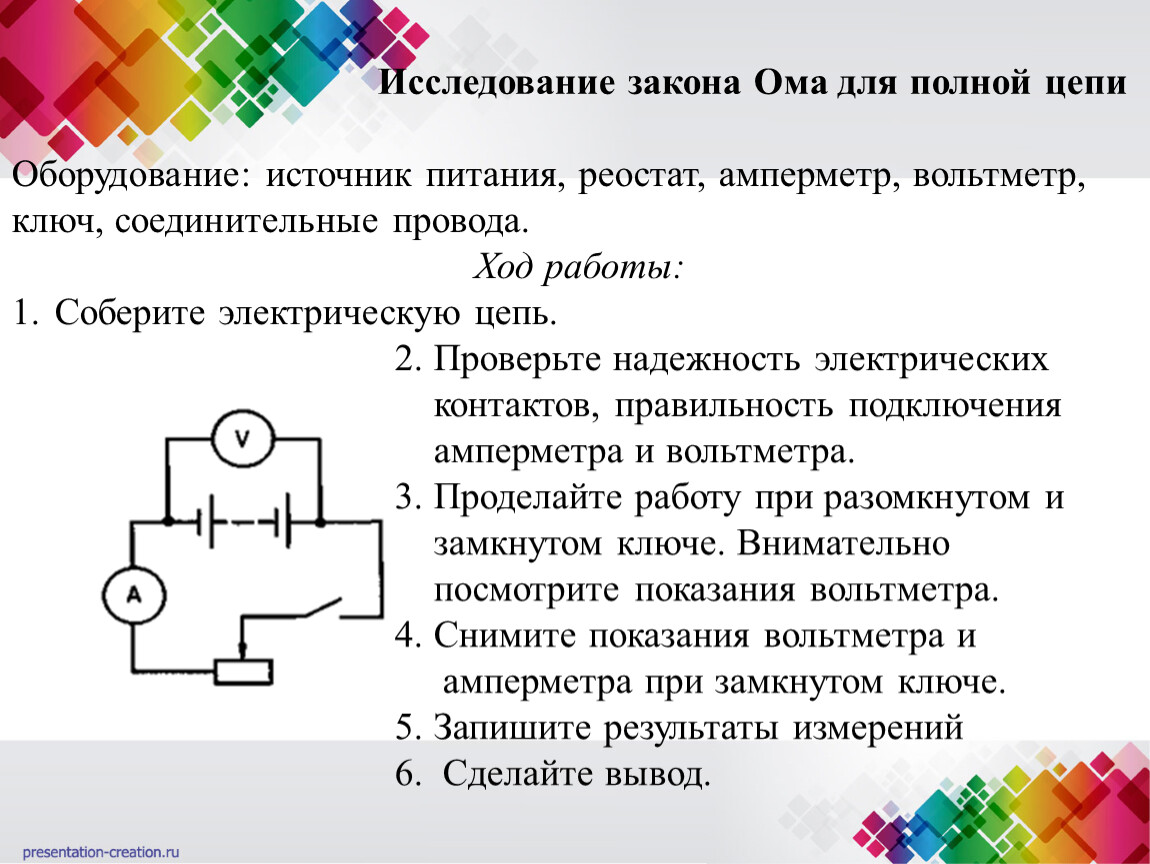

Исследование закона Ома для полной цепи
Вывод: Закон Ома для полной цепи:
Закон Ома для участка цепи рассматривает только данный участок цепи, а закон Ома для полной цепи рассматривает полное сопротивление всей цепи.
Оба закона Ома показывают зависимость силы тока от сопротивления – чем больше сопротивление, тем меньше сила тока и наоборот.
Закон Ома для полной цепи
Я брал куски цилиндрической проволоки произвольной длины из различных материалов и помещал их поочередно в цепь…
Георг Ом
…открытие Ома было скептически воспринято в научных кругах. Это отразилось и на развитии науки – скажем, законы распределения токов в разветвленных цепях были выведены Г. Кирхгофом лишь двадцать лет спустя…
Закон Ома для полной цепи
Сила тока в цепи прямо пропорциональна электродвижущей силе источника тока и обратно пропорциональна сумме электрических сопротивлений внешнего и внутреннего участков цепи.
Сила тока (А)
ЭДС-электродвижущая сила источника тока (В)
Сопротивление
нагрузки (Ом)
Внутреннее сопротивление источника тока (Ом)

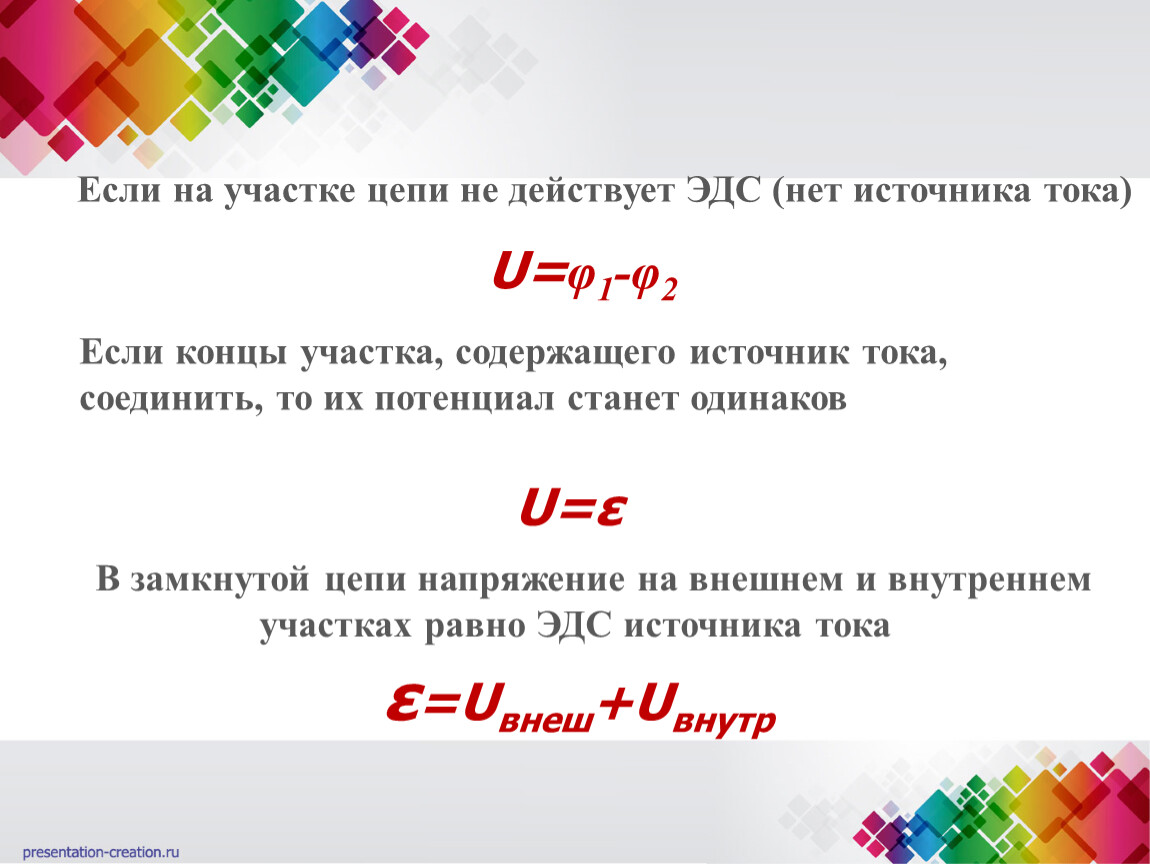

Если на участке цепи не действует ЭДС (нет источника тока)
U=φ1-φ2
Если концы участка, содержащего источник тока, соединить, то их потенциал станет одинаков
U=ε
В замкнутой цепи напряжение на внешнем и внутреннем участках равно ЭДС источника тока
ε=Uвнеш+Uвнутр

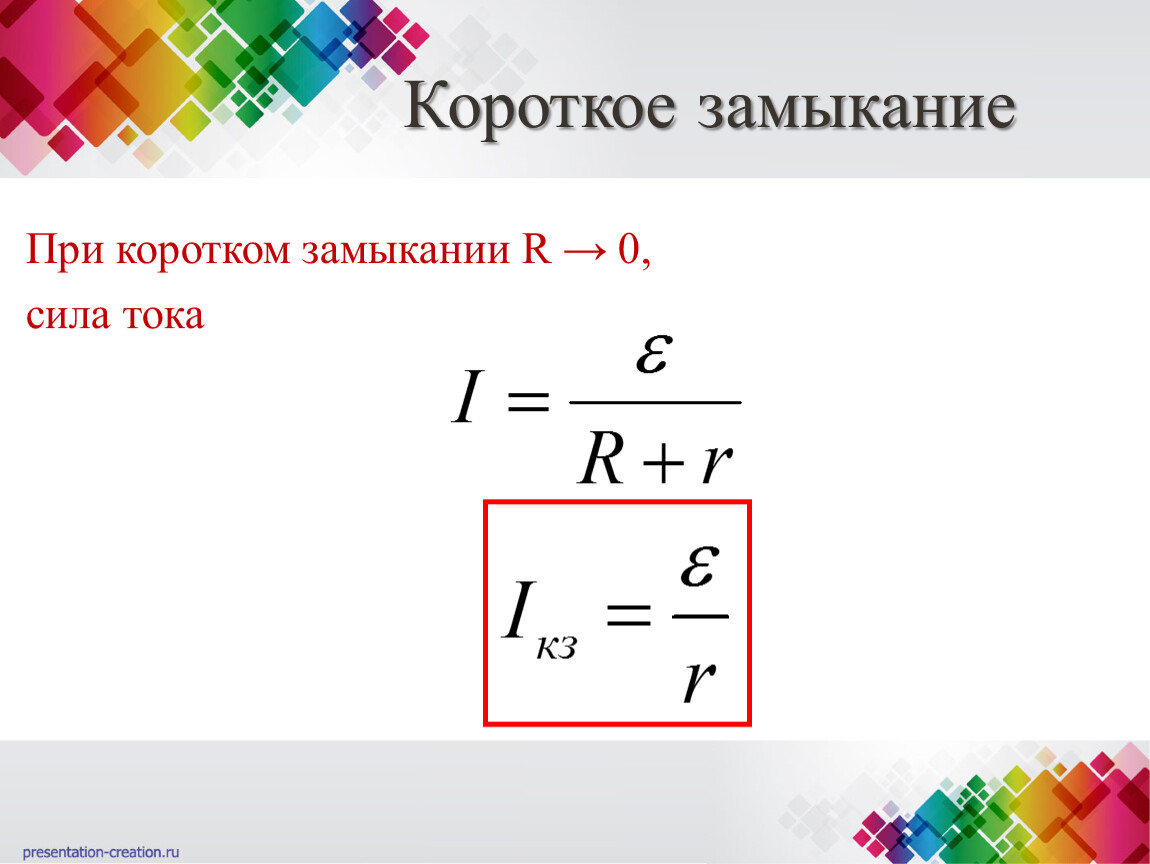

Короткое замыкание
При коротком замыкании R → 0,
сила тока
Вычислите токи короткого замыкания
Источник тока | E,В | r, Ом | Iк.з., А |
Гальванический элемент |
|
| |
Аккумулятор | 6 | 0,01 | |
Осветительные сети |
|
|
1,5
600
100 000

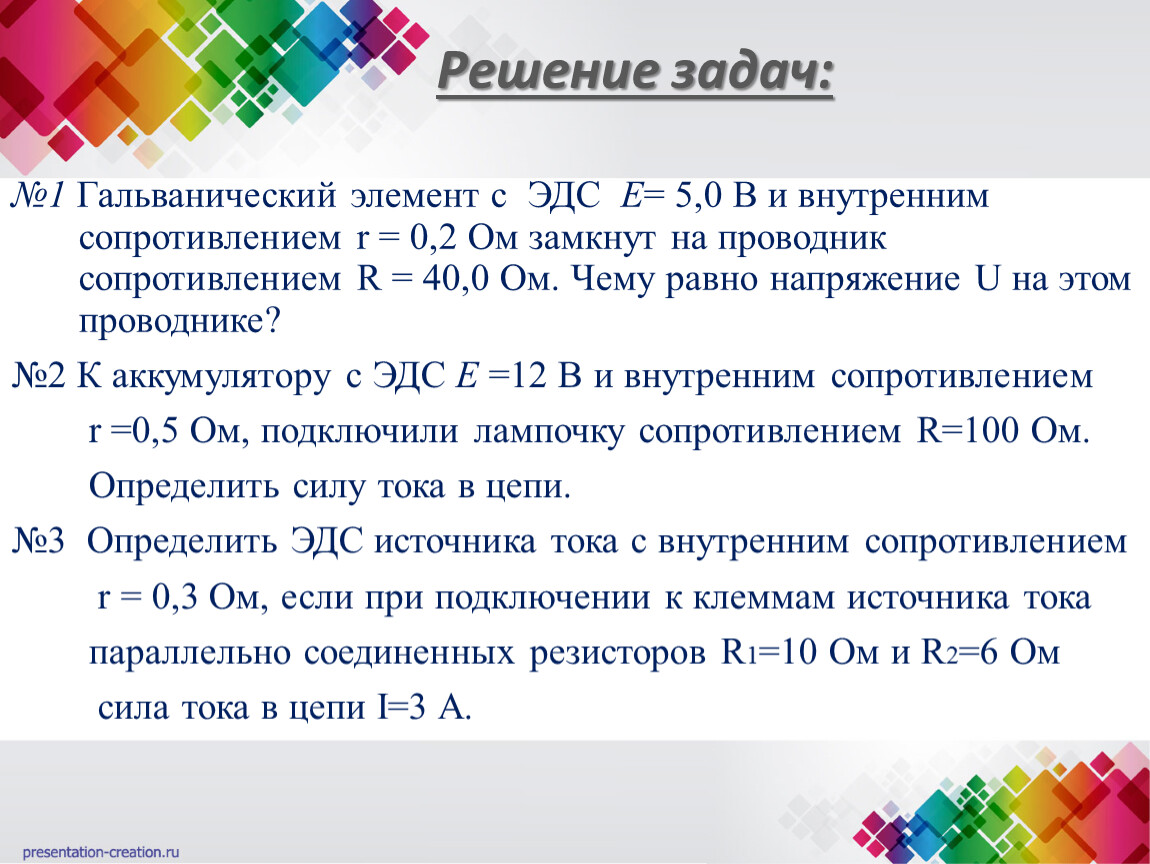

Решение задач:
№1 Гальванический элемент с ЭДС Е= 5,0 В и внутренним сопротивлением r = 0,2 Ом замкнут на проводник сопротивлением R = 40,0 Ом. Чему равно напряжение U на этом проводнике?
№2 К аккумулятору с ЭДС Е =12 В и внутренним сопротивлением
r =0,5 Ом, подключили лампочку сопротивлением R=100 Ом.
Определить силу тока в цепи.
№3 Определить ЭДС источника тока с внутренним сопротивлением
r = 0,3 Ом, если при подключении к клеммам источника тока
параллельно соединенных резисторов R1=10 Ом и R2=6 Ом
сила тока в цепи I=3 A.
Ответы к задачам
Ответ: U = 4,97 В
Ответ: 0,119 А
Ответ: 12,15 В

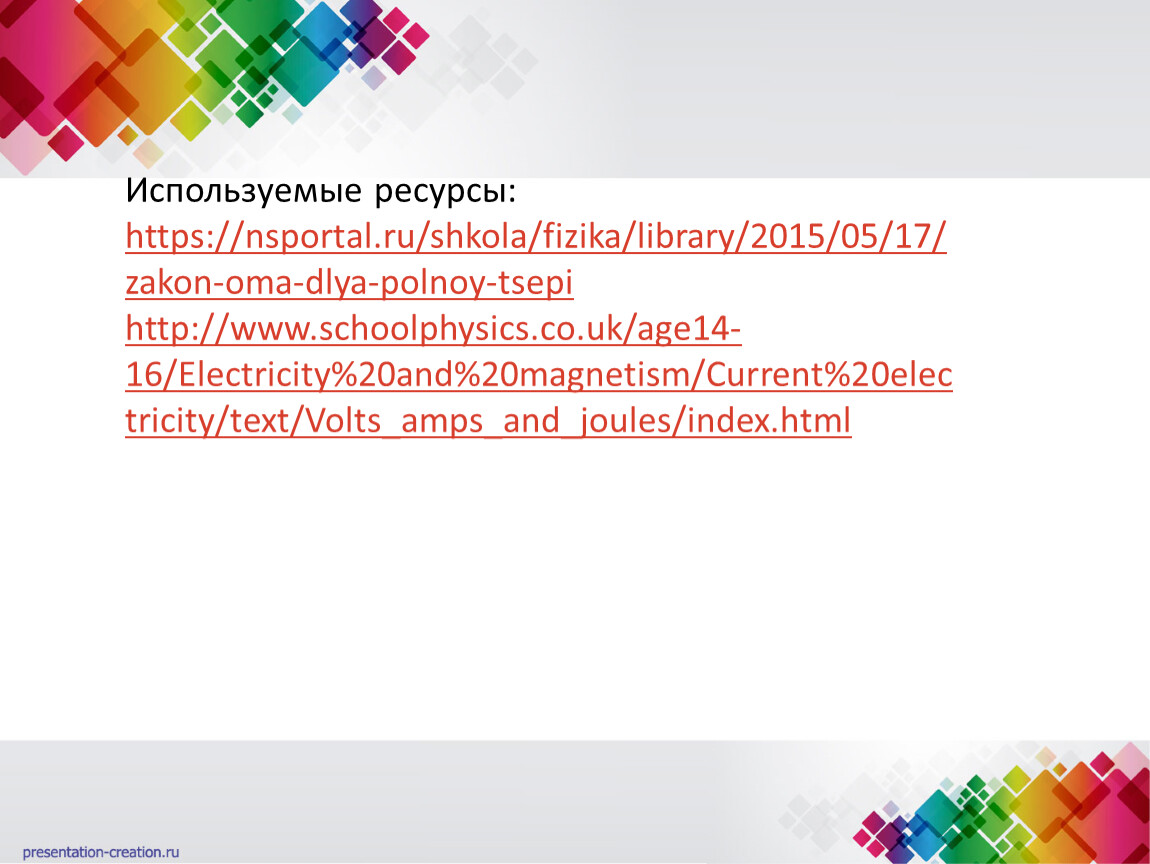

Используемые ресурсы:
https://nsportal.ru/shkola/fizika/library/2015/05/17/zakon-oma-dlya-polnoy-tsepi
http://www.schoolphysics.co.uk/age14-16/Electricity%20and%20magnetism/Current%20electricity/text/Volts_amps_and_joules/index.html
