Практическая работа №13

Создание 3D модели с помощью операций «Приклеить выдавливанием» и «Вырезать выдавливанием»

Прежде чем приступить к созданию трехмерной модели любой детали, необходимо произвести анализ. Вы уже знаете, что анализ детали – это выделение простых геометрических тел, но этого порой недостаточно для быстрого и правильного формирования модели. Еще необходимо выбрать оптимальный метод построения и мысленно создать эскиз.

Анализ детали играет очень важную роль в построении 3D-объектов, так как он не только дает возможность создать деталь быстро и качественно, но и позволяет избежать ошибок в процессе моделирования и учитывать факторы, позволяющие быстро модифицировать деталь.

Рассмотрим построение детали Опора 1 (рис. 1).

Рис. 1

Данную деталь можно построить двумя способами:

1.     разделить на простые геометрические тела и воспользоваться операциями Приклеить выдавливанием и Вырезать выдавливанием;

2.     основание детали не делить на простые геометрические тела, а создать эскиз многоугольника, рассматривая деталь с главного вида (по стрелке). Воспользуемся более простым вторым методом:

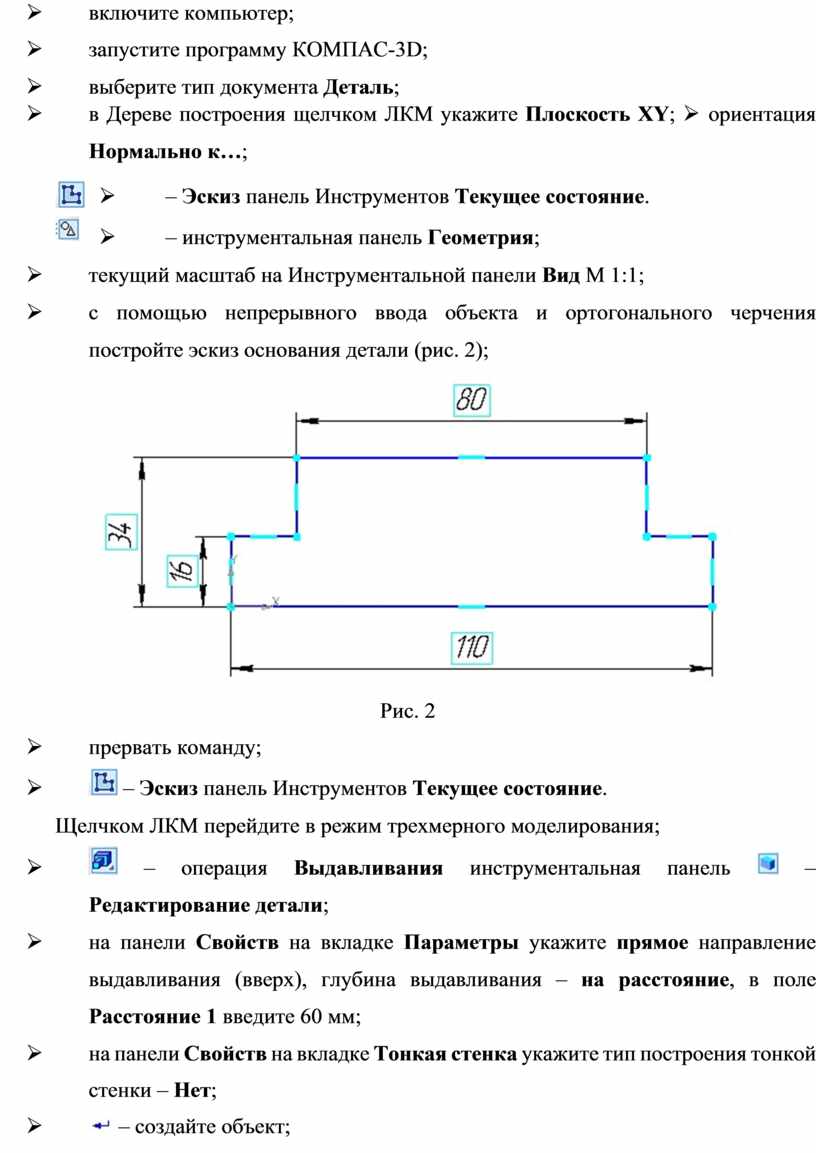

Ø     включите компьютер;

Ø     запустите программу КОМПАС-3D;

Ø     выберите тип документа Деталь;

Ø     в Дереве построения щелчком ЛКМ укажите Плоскость XY; Ø ориентация Нормально к…;

Ø     – Эскиз панель Инструментов Текущее состояние.

Ø     – инструментальная панель Геометрия;

Ø     текущий масштаб на Инструментальной панели Вид М 1:1;

Ø     с помощью непрерывного ввода объекта и ортогонального черчения постройте эскиз основания детали (рис. 2);

Рис. 2

Ø     прервать команду;

Ø      – Эскиз панель Инструментов Текущее состояние.

Щелчком ЛКМ перейдите в режим трехмерного моделирования;

Ø      – операция Выдавливания инструментальная панель  – Редактирование детали;

Ø     на панели Свойств на вкладке Параметры укажите прямое направление выдавливания (вверх), глубина выдавливания – на расстояние, в поле Расстояние 1 введите 60 мм;

Ø     на панели Свойств на вкладке Тонкая стенка укажите тип построения тонкой стенки – Нет;

Ø      – создайте объект;

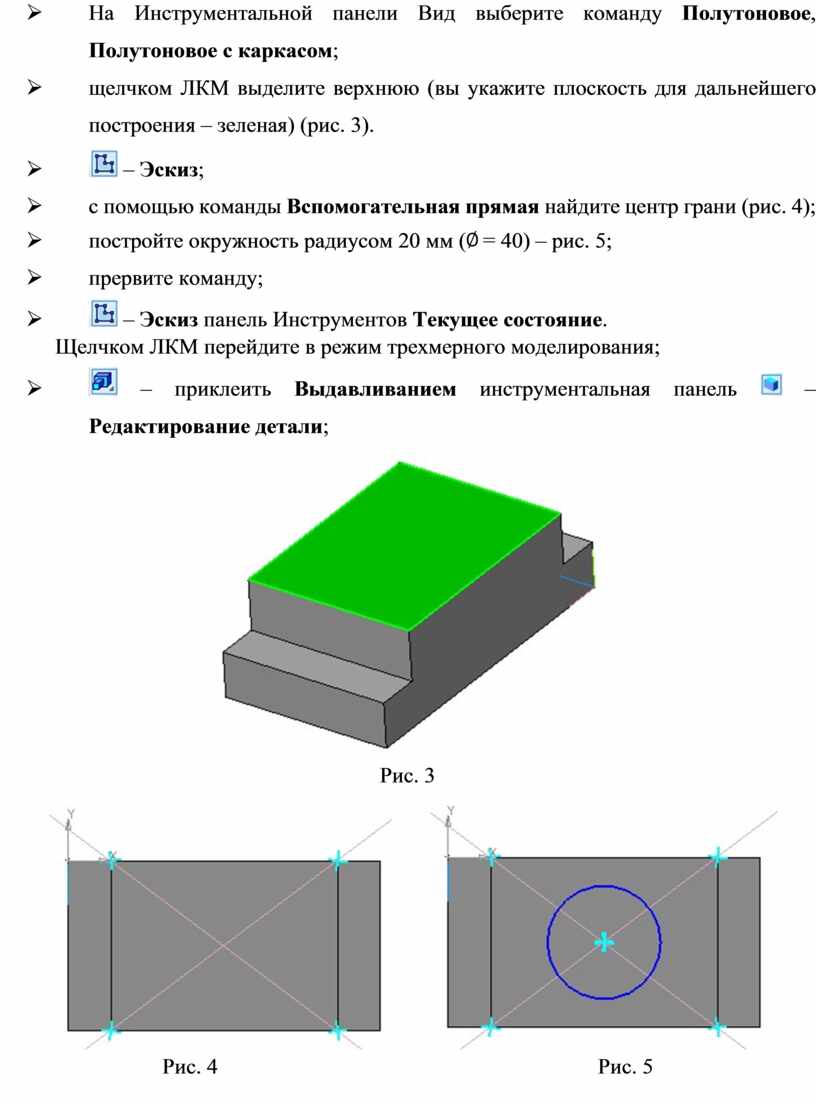

Ø     На Инструментальной панели Вид выберите команду Полутоновое, Полутоновое с каркасом;

Ø     щелчком ЛКМ выделите верхнюю (вы укажите плоскость для дальнейшего построения – зеленая) (рис. 3).

Ø      – Эскиз;

Ø     с помощью команды Вспомогательная прямая найдите центр грани (рис. 4);

Ø     постройте окружность радиусом 20 мм ( = 40) – рис. 5;

Ø     прервите команду;

Ø      – Эскиз панель Инструментов Текущее состояние.

Щелчком ЛКМ перейдите в режим трехмерного моделирования;

Ø      – приклеить Выдавливанием инструментальная панель  – Редактирование детали;

Рис. 3

                                              Рис. 4                                                                 Рис. 5

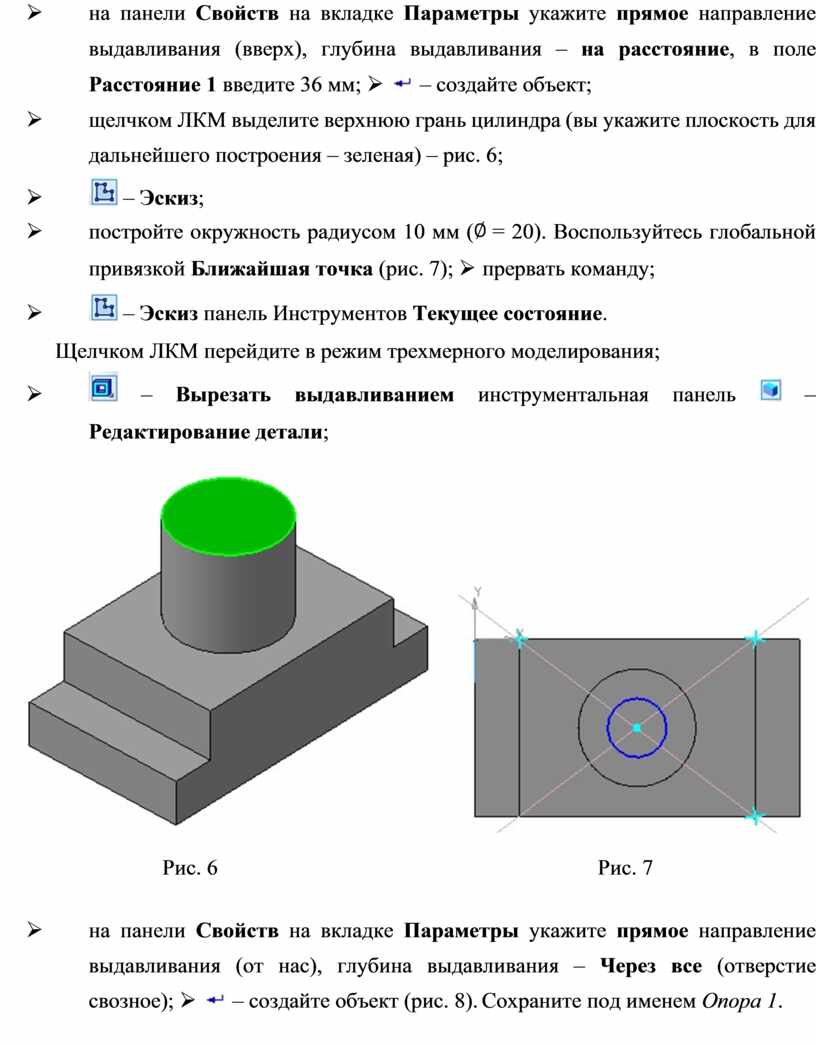

Ø     на панели Свойств на вкладке Параметры укажите прямое направление выдавливания (вверх), глубина выдавливания – на расстояние, в поле Расстояние 1 введите 36 мм; Ø  – создайте объект;

Ø     щелчком ЛКМ выделите верхнюю грань цилиндра (вы укажите плоскость для дальнейшего построения – зеленая) – рис. 6;

Ø      – Эскиз;

Ø     постройте окружность радиусом 10 мм ( = 20). Воспользуйтесь глобальной привязкой Ближайшая точка (рис. 7); Ø прервать команду;

Ø      – Эскиз панель Инструментов Текущее состояние.

Щелчком ЛКМ перейдите в режим трехмерного моделирования;

Ø      – Вырезать выдавливанием инструментальная панель  – Редактирование детали;

                                              Рис. 6                                                                 Рис. 7

Ø     на панели Свойств на вкладке Параметры укажите прямое направление выдавливания (от нас), глубина выдавливания – Через все (отверстие свозное); Ø  – создайте объект (рис. 8). Сохраните под именем Опора 1.

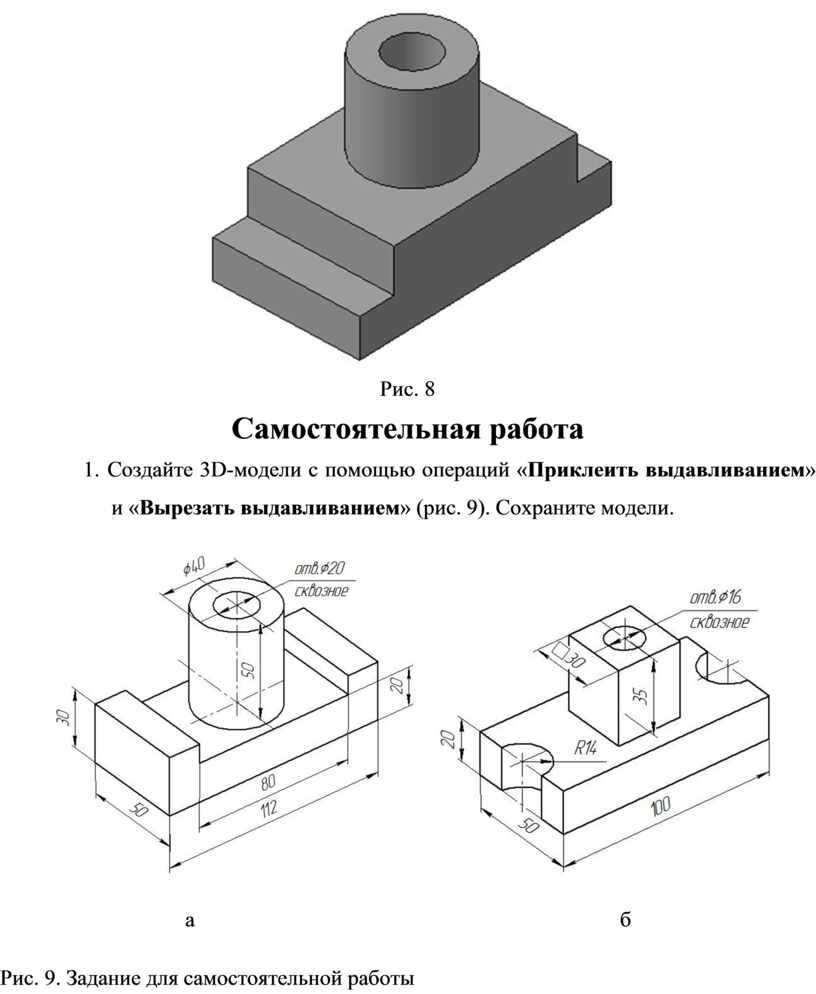

Рис. 8

Самостоятельная работа

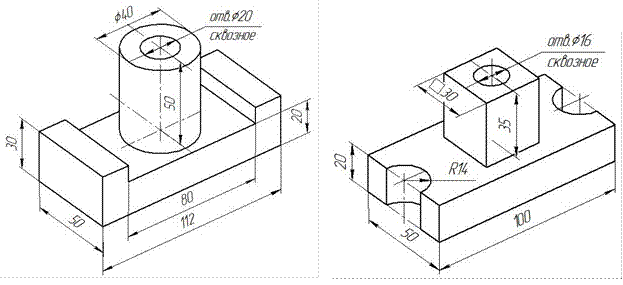

1. Создайте 3D-модели с помощью операций «Приклеить выдавливанием» и «Вырезать выдавливанием» (рис. 9). Сохраните модели.

                                                     а                                                                         б

Рис. 9. Задание для самостоятельной работы
