ИЗУЧЕНИЕ НОВОЙ ТЕМЫ

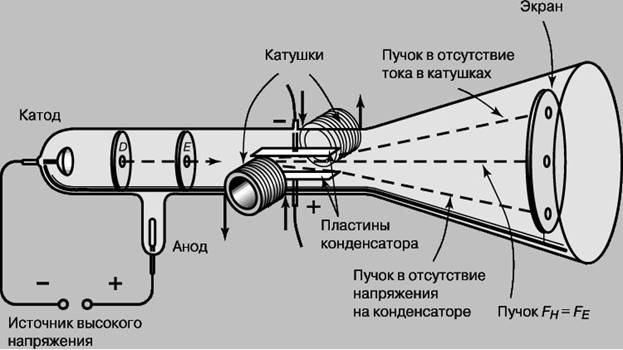

ЭЛТ – вакуумный электронный прибор, позволяющий преобразовывать электрические сигналы в видимое изображение.

Стеклянный баллон, в котором создан высокий вакуум, электронный прожектор, отклоняющие пластины и экран.

Электронный прожектор – система электродов, позволяющая получить тонкий и длинный пучок электронов. Состоит: катод, управляющий электрод, первый анод и второй анод. катод – испускает электроны, электрод – меняет яркость (число электронов), 1 анод – фокусирует (уже, шире), 2 анод – разгоняет.

Отклоняющие пластины – две пары пластин, с помощью которых возможно перемещение электронного пучка по экрану.

создают электрическое поле, отклоняющее электронный пучок по горизонтали и вертикали.

Экран покрыт изнутри люминофором – вещество, святящееся при попадании на него электронов.

Применение: мониторы, дисплеи, экраны телевизоров.
