6ЭДС и внутреннее сопротивление Презентация.pptx

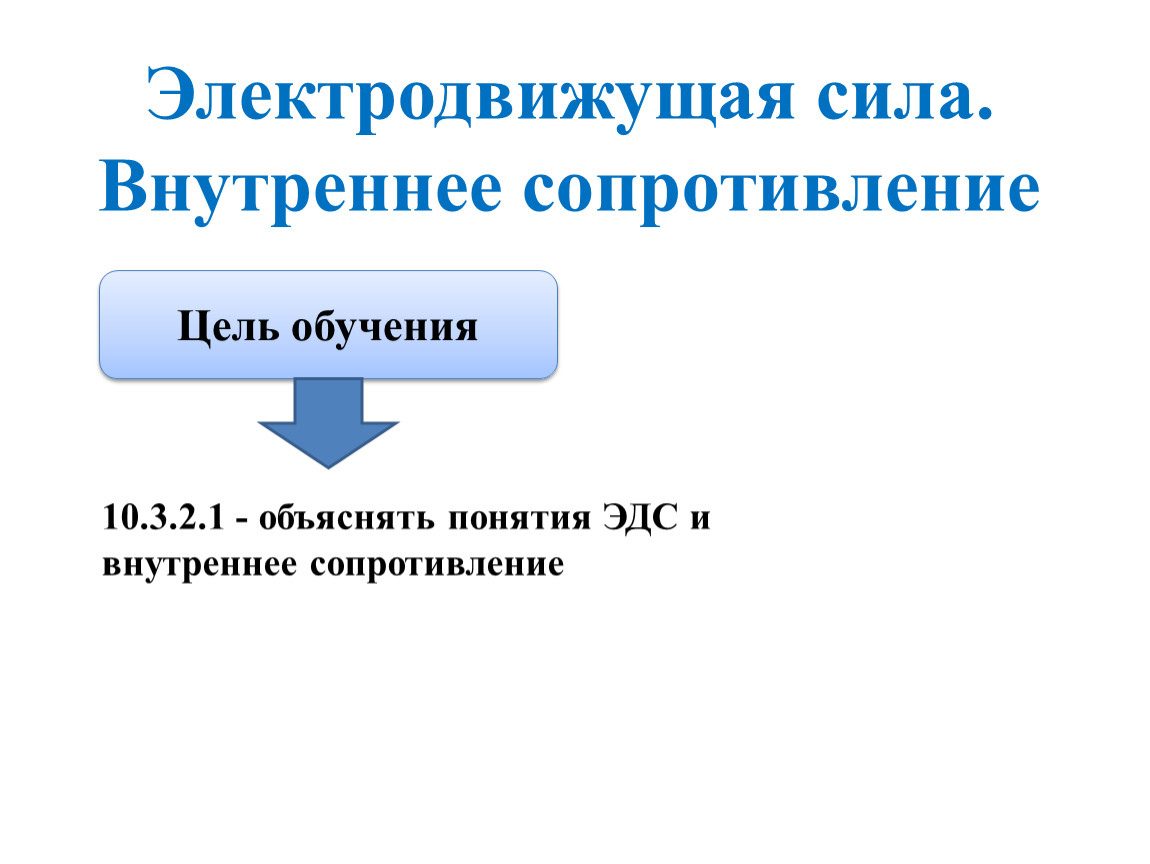

Электродвижущая сила. Внутреннее сопротивление
Цель обучения
10.3.2.1 - объяснять понятия ЭДС и внутреннее сопротивление
Разделите картинки на 2 группы: Потребители и источники электроэнергии

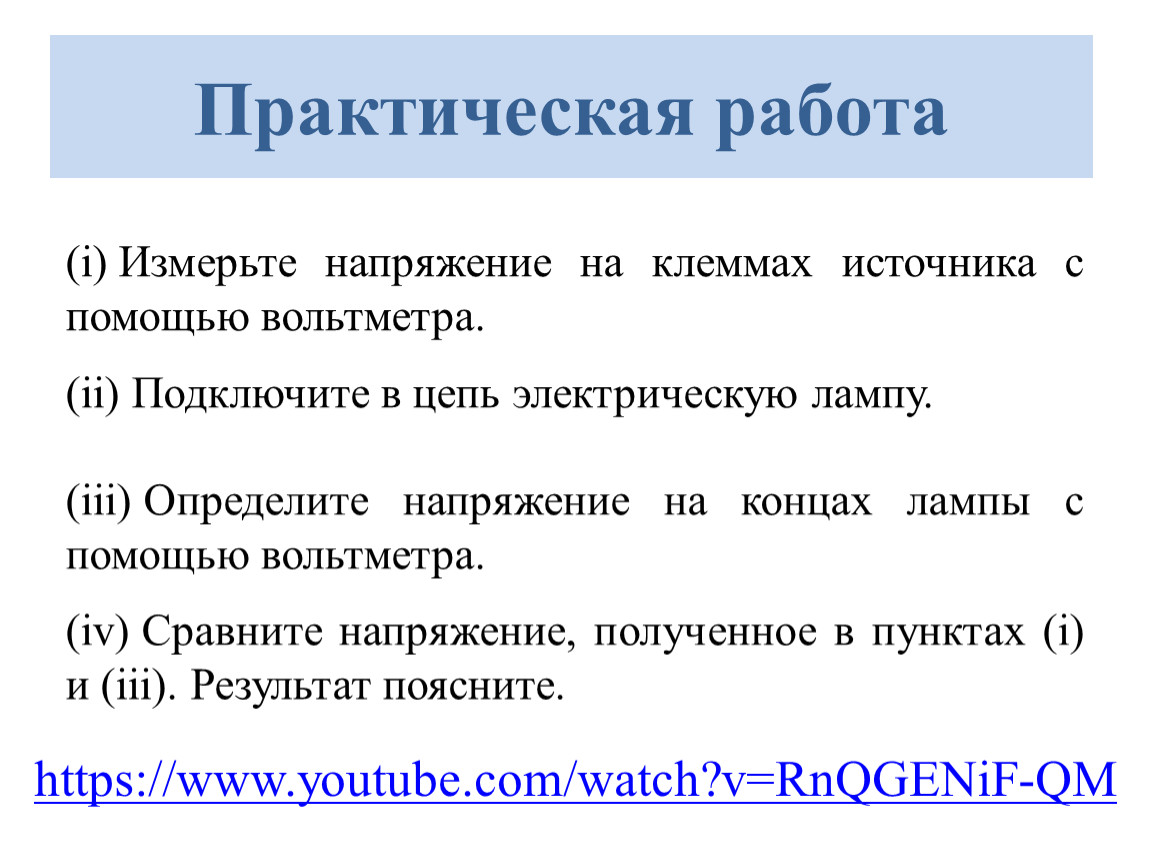

Практическая работа
https://www.youtube.com/watch?v=RnQGENiF-QM
Измерьте напряжение на клеммах источника с помощью вольтметра.
Подключите в цепь электрическую лампу.
Определите напряжение на концах лампы с помощью вольтметра.
Сравните напряжение, полученное в пунктах (i) и (iii). Результат поясните.

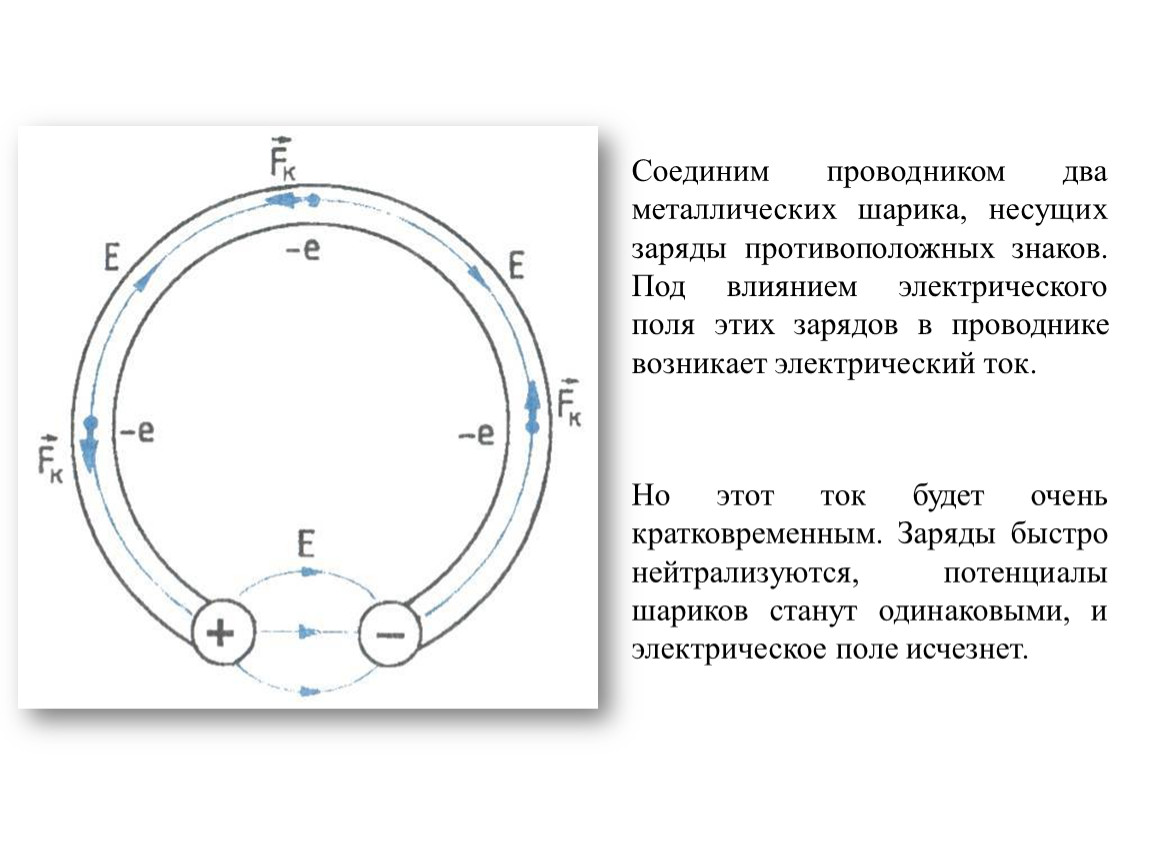

Соединим проводником два металлических шарика, несущих заряды противоположных знаков. Под влиянием электрического поля этих зарядов в проводнике возникает электрический ток.
Но этот ток будет очень кратковременным. Заряды быстро нейтрализуются, потенциалы шариков станут одинаковыми, и электрическое поле исчезнет.

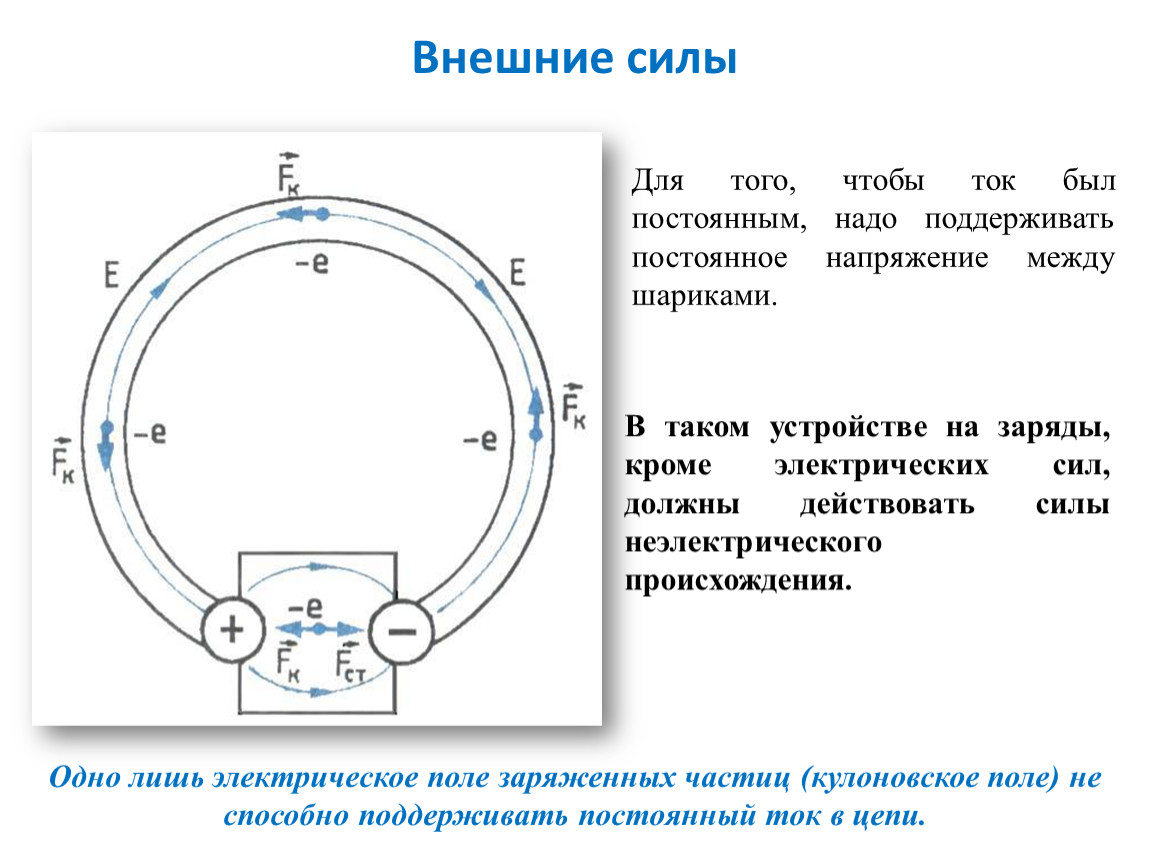

Внешние силы
Для того, чтобы ток был постоянным, надо поддерживать постоянное напряжение между шариками.
В таком устройстве на заряды, кроме электрических сил, должны действовать силы неэлектрического происхождения.
Одно лишь электрическое поле заряженных частиц (кулоновское поле) не способно поддерживать постоянный ток в цепи.
Электродвижущая сила
Действие сторонних сил характеризуется важной физической характеристикой, называемой электродвижущей силой (ЭДС)
ЭДС в замкнутом контуре представляет собой отношение работы сторонних сил при перемещении заряда вдоль контура к заряду:
Ɛ= 𝐴б 𝑞 𝐴𝐴б 𝐴б 𝑞 𝑞𝑞 𝐴б 𝑞
[Ɛ] = Дж/Кл = В
𝜀𝜀=𝑈𝑈+ 𝑈 1 𝑈𝑈 𝑈 1 1 𝑈 1

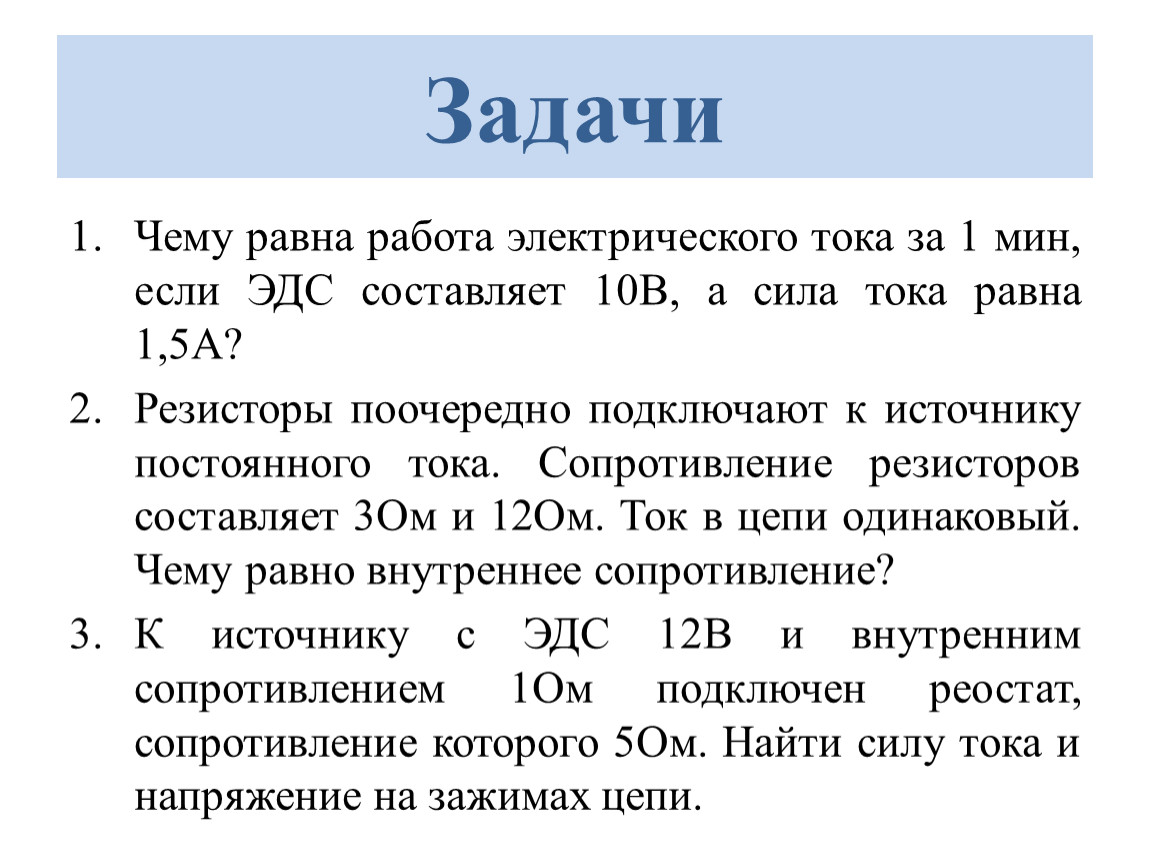

Задачи
Чему равна работа электрического тока за 1 мин, если ЭДС составляет 10В, а сила тока равна 1,5А?
Резисторы поочередно подключают к источнику постоянного тока. Сопротивление резисторов составляет 3Ом и 12Ом. Ток в цепи одинаковый. Чему равно внутреннее сопротивление?
К источнику с ЭДС 12В и внутренним сопротивлением 1Ом подключен реостат, сопротивление которого 5Ом. Найти силу тока и напряжение на зажимах цепи.
