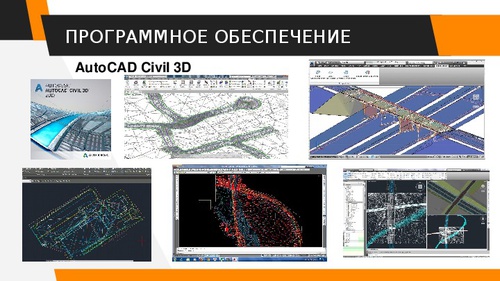

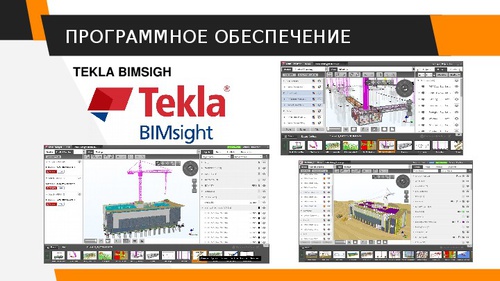

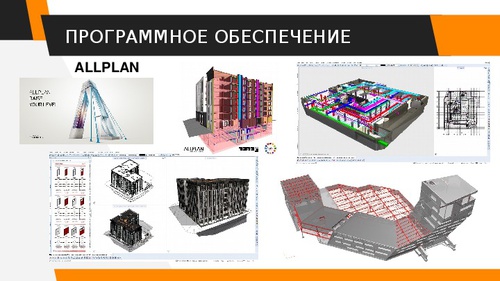

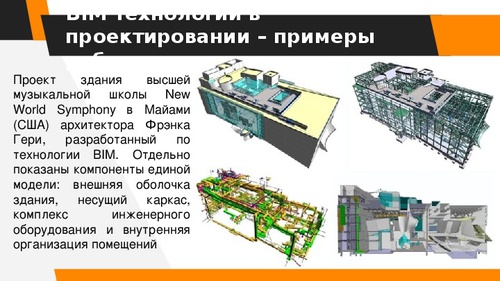

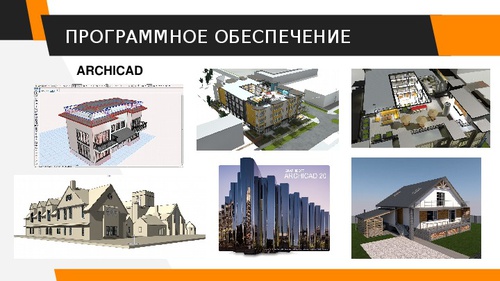

данная презентация предназначена для изучения понятия BIM технологий в строительстве (рассказывается о самом понятии, о применении данной технологии в современном строительстве, виды, программное обеспечение для реализации данных технологий)
основные задачи:
- обучающие: формирование представлений о понятии BIM технологии;
- развивающие: расширять кругозор учащихся;
- воспитательные: прививать интерес к предмету.

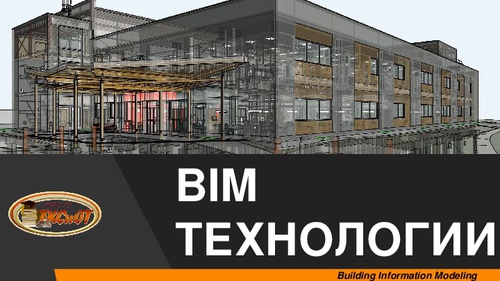

BIM
ТЕХНОЛОГИИ
Building Information Modeling

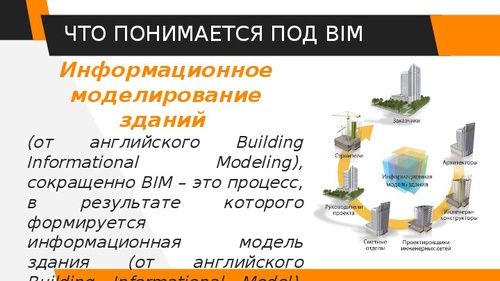

ЧТО ПОНИМАЕТСЯ ПОД BIM
Информационное
моделирование
зданий
(от английского Building
Informational
Modeling),
сокращенно BIM – это процесс,
в результате которого
формируется
информационная
модель
здания (от английского
Building Informational Model),
“

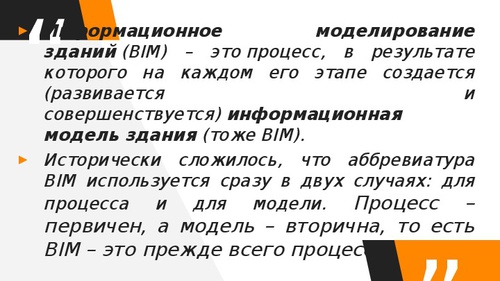

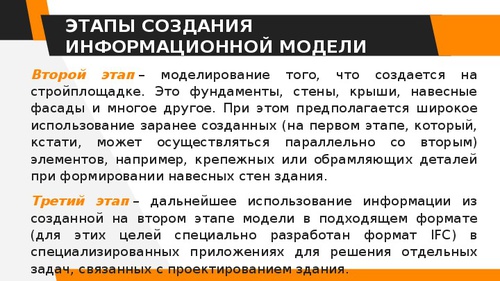

▸ Информационное
моделирование
зданий (BIM) – это процесс, в результате
которого на каждом его этапе создается
(развивается
и
совершенствуется) информационная
модель здания (тоже BIM).
▸ Исторически сложилось, что аббревиатура
BIM используется сразу в двух случаях: для
процесса и для модели. Процесс –
первичен, а модель – вторична, то есть
BIM – это прежде всего процесс.
”
“

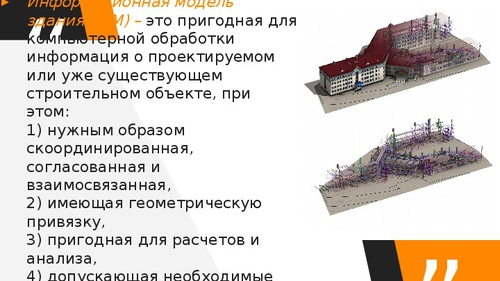

▸ Информационная модель
здания (BIM) – это пригодная для
компьютерной обработки
информация о проектируемом
или уже существующем
строительном объекте, при
этом:
1) нужным образом
скоординированная,
согласованная и
взаимосвязанная,
2) имеющая геометрическую
привязку,
3) пригодная для расчетов и
анализа,
4) допускающая необходимые
обновления.
”
5

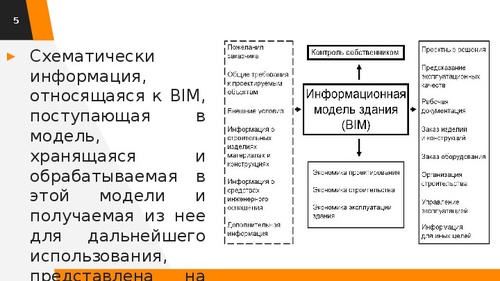

▸ Схематически
информация,
относящаяся к BIM,
в
поступающая
модель,
хранящаяся
и
обрабатываемая в
этой модели
и
получаемая из нее
для дальнейшего
использования,
представлена
схеме
на
ИСТОРИЯ РАЗВИТИЯ BIM ТЕХНОЛОГИЙ
впервые
публике
под

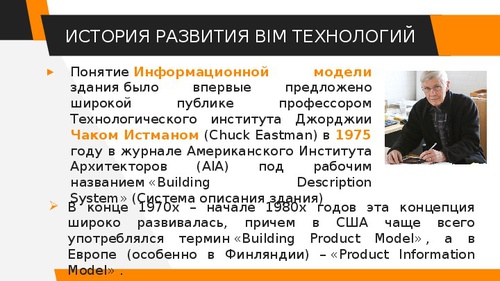

▸ Понятие Информационной
модели
предложено
здания было
широкой
профессором
Технологического института Джорджии
Чаком Истманом (Chuck Eastman) в 1975
году в журнале Американского Института
Архитекторов
рабочим
названием «Building
Description
System» (Система описания здания)
В конце 1970х – начале 1980х годов эта концепция
широко развивалась, причем в США чаще всего
употреблялся термин «Building Product Model» , а в
Европе (особенно в Финляндии) – «Product Information
Model» .
(AIA)
ИСТОРИЯ РАЗВИТИЯ BIM ТЕХНОЛОГИЙ

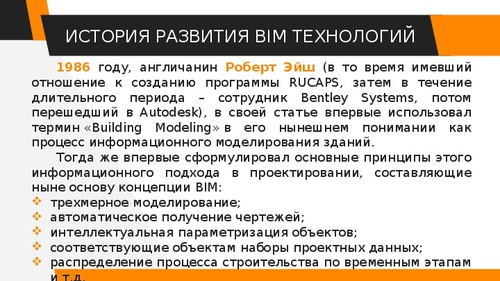

1986 году, англичанин Роберт Эйш (в то время имевший
отношение к созданию программы RUCAPS, затем в течение
длительного периода – сотрудник Bentley Systems, потом
перешедший в Autodesk), в своей статье впервые использовал
термин «Building Modeling» в его нынешнем понимании как
процесс информационного моделирования зданий.
Тогда же впервые сформулировал основные принципы этого
информационного подхода в проектировании, составляющие
ныне основу концепции BIM:
трехмерное моделирование;
автоматическое получение чертежей;
интеллектуальная параметризация объектов;
соответствующие объектам наборы проектных данных;
распределение процесса строительства по временным этапам
и т.д.

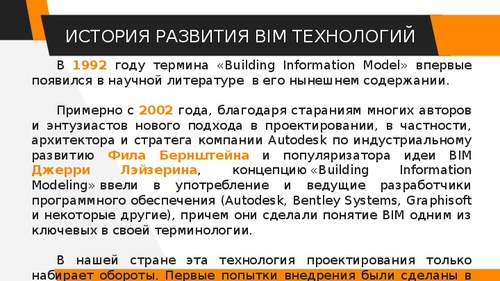

ИСТОРИЯ РАЗВИТИЯ BIM ТЕХНОЛОГИЙ
В 1992 году термина «Building Information Model» впервые
появился в научной литературе в его нынешнем содержании.
Примерно с 2002 года, благодаря стараниям многих авторов
и энтузиастов нового подхода в проектировании, в частности,
архитектора и стратега компании Autodesk по индустриальному
развитию Фила Бернштейна и популяризатора идеи BIM
Джерри
Information
Modeling» ввели в употребление и ведущие разработчики
программного обеспечения (Autodesk, Bentley Systems, Graphisoft
и некоторые другие), причем они сделали понятие BIM одним из
ключевых в своей терминологии.
концепцию «Building
Лэйзерина,

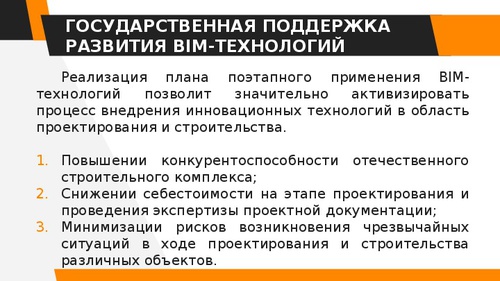

В нашей стране эта технология проектирования только
набирает обороты. Первые попытки внедрения были сделаны в
2011 году.

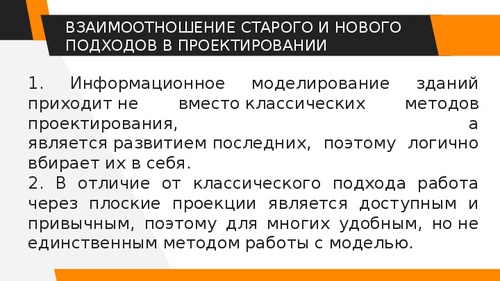

ВЗАИМООТНОШЕНИЕ СТАРОГО И НОВОГО
ПОДХОДОВ В ПРОЕКТИРОВАНИИ
вместо классических
1. Информационное моделирование
зданий
приходит не
методов
проектирования,
а
является развитием последних, поэтому логично
вбирает их в себя.
2. В отличие от классического подхода работа
через плоские проекции является доступным и
привычным, поэтому для многих удобным, но не
единственным методом работы с моделью.

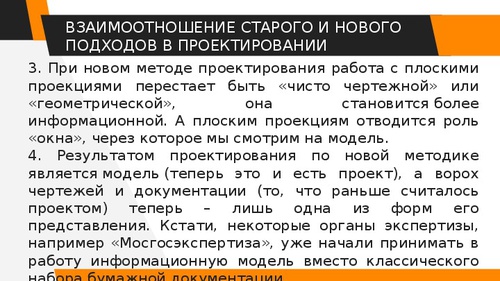

ВЗАИМООТНОШЕНИЕ СТАРОГО И НОВОГО
ПОДХОДОВ В ПРОЕКТИРОВАНИИ
она
3. При новом методе проектирования работа с плоскими
проекциями перестает быть «чисто чертежной» или
«геометрической»,
становится более
информационной. А плоским проекциям отводится роль
«окна», через которое мы смотрим на модель.

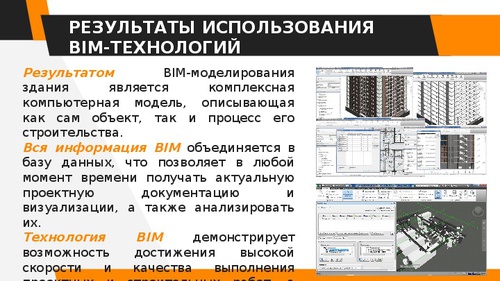

4. Результатом проектирования по новой методике
является модель (теперь это и есть проект), а ворох
чертежей и документации (то, что раньше считалось
проектом) теперь
– лишь одна из форм его
представления. Кстати, некоторые органы экспертизы,
например «Мосгосэкспертиза», уже начали принимать в
работу информационную модель вместо классического
набора бумажной документации.

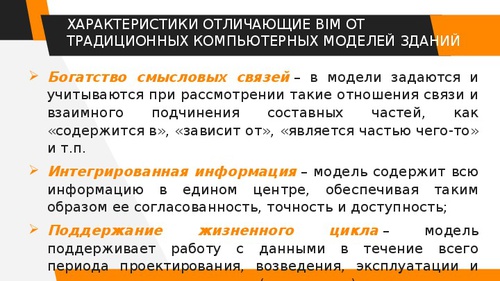

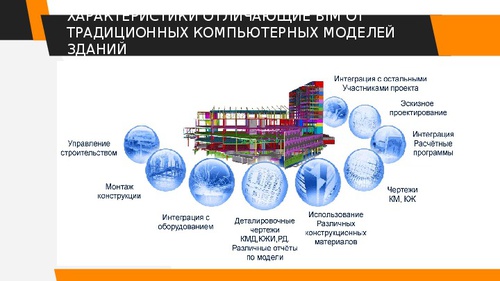

ХАРАКТЕРИСТИКИ ОТЛИЧАЮЩИЕ BIM ОТ
ТРАДИЦИОННЫХ КОМПЬЮТЕРНЫХ МОДЕЛЕЙ
ЗДАНИЙ
Точная геометрия – все объекты задаются достоверно
(в полном соответствии с реальной, в том числе и
внутренней, конструкцией), геометрически правильно
и в точных размерах;
Всеобъемлющие и пополняемые свойства
объектов – все объекты в модели имеют некоторые
заранее
(характеристики
материала, код изготовителя, цену, дату последнего
обслуживания и т.п.), которые можно изменять,
пополнять и использовать как в самой модели, так и
через специальные форматы файлов за ее пределами;
заданные
свойства
