I. Механика

ФИЗИКА->КИНЕМАТИКА->ГРАФИКИ ДВИЖЕНИЯ->

Тестирование онлайн

• Графики равномерного движения
• Графики равноускоренного движения
• Графики движения
• Домашняя работа

Механическое движение представляют графическим способом. Зависимость физических величин выражают при помощи функций. Обозначают

Графики равномерного движения

Зависимость ускорения от времени. Так как при равномерном движении ускорение равно нулю, то зависимость a(t) - прямая линия, которая лежит на оси времени.

Зависимость скорости от времени. Скорость со временем не изменяется, график v(t) - прямая линия, параллельная оси времени.

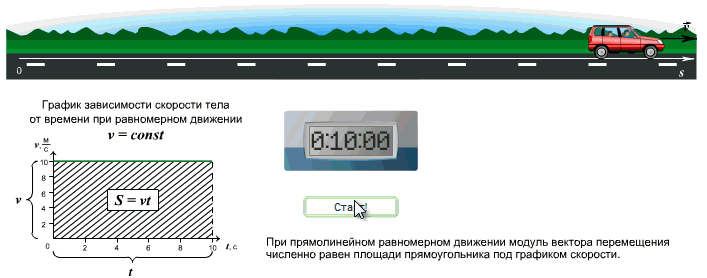

Правило определения пути по графику v(t): Численное значение перемещения (пути) - это площадь прямоугольника под графиком скорости.

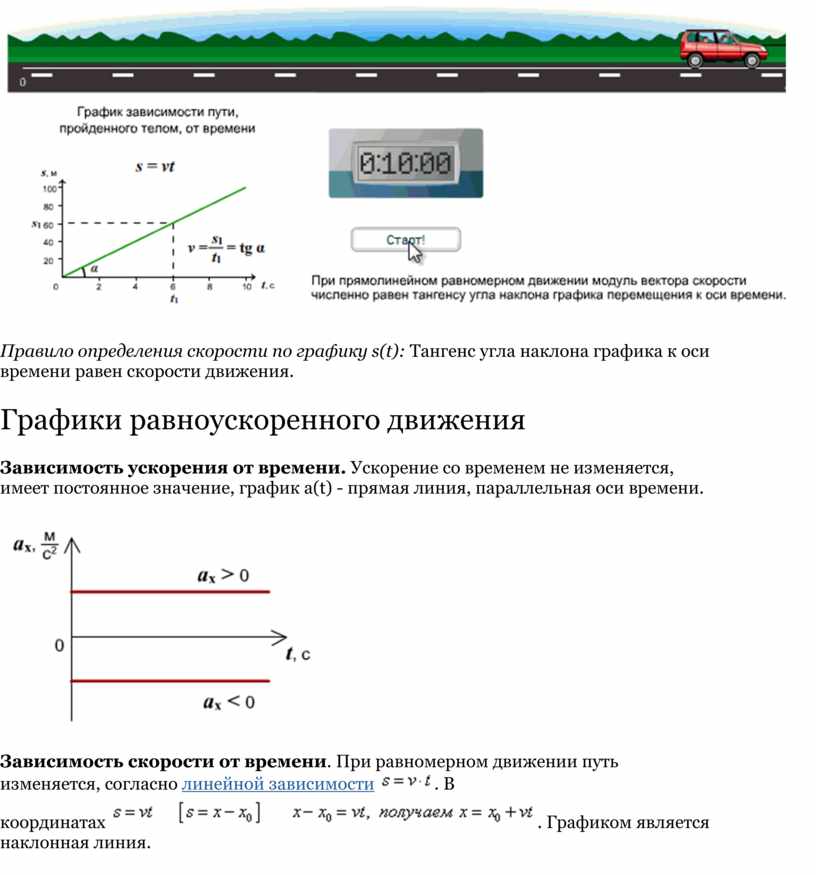

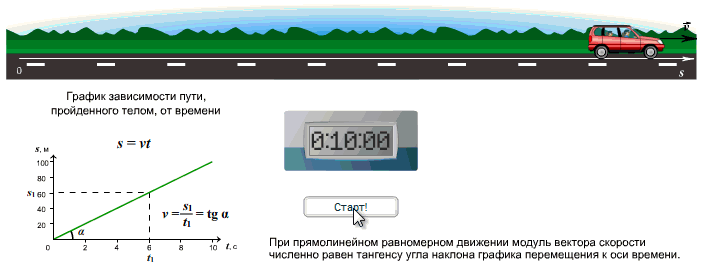

Зависимость пути от времени. График s(t) - наклонная линия.

Правило определения скорости по графику s(t): Тангенс угла наклона графика к оси времени равен скорости движения.

Графики равноускоренного движения

Зависимость ускорения от времени. Ускорение со временем не изменяется, имеет постоянное значение, график a(t) - прямая линия, параллельная оси времени.

Зависимость скорости от времени. При равномерном движении путь изменяется, согласно линейной зависимости . В координатах . Графиком является наклонная линия.

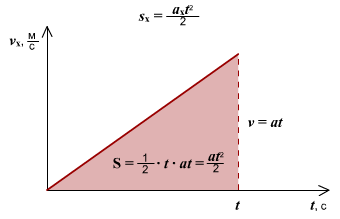

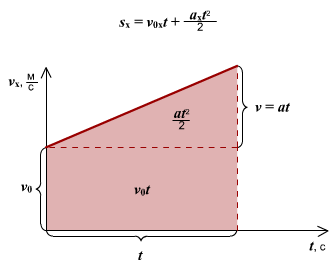

Правило определения пути по графику v(t): Путь тела - это площадь треугольника (или трапеции) под графиком скорости.

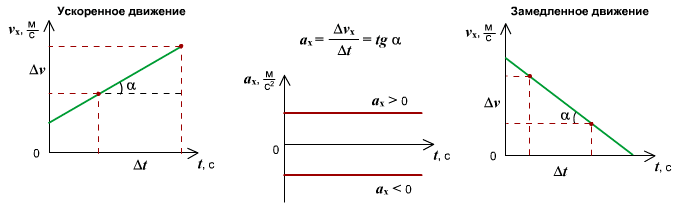

Правило определения ускорения по графику v(t): Ускорение тела - это тангенс угла наклона графика к оси времени. Если тело замедляет движение, ускорение отрицательное, угол графика тупой, поэтому находим тангенс смежного угла.

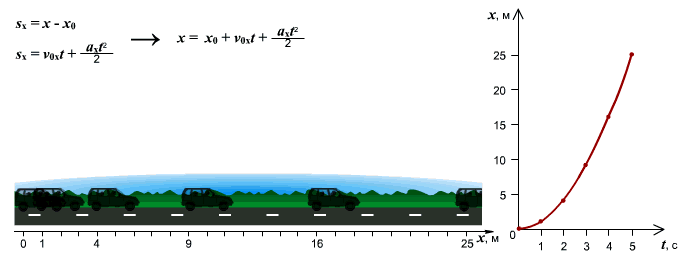

Зависимость пути от времени. При равноускоренном движении путь изменяется, согласно квадратной зависимости . В координатах зависимость имеет вид . Графиком является ветка параболы.

График движения при . График движения при

График движения при . График движения при

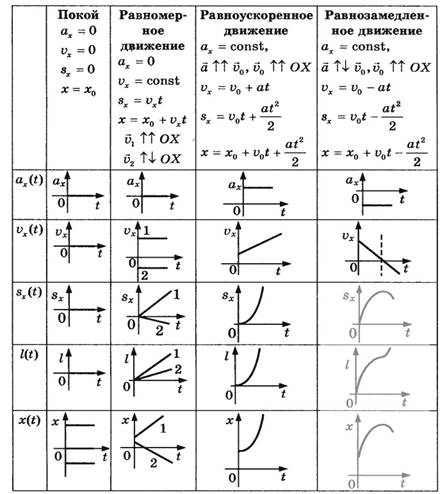

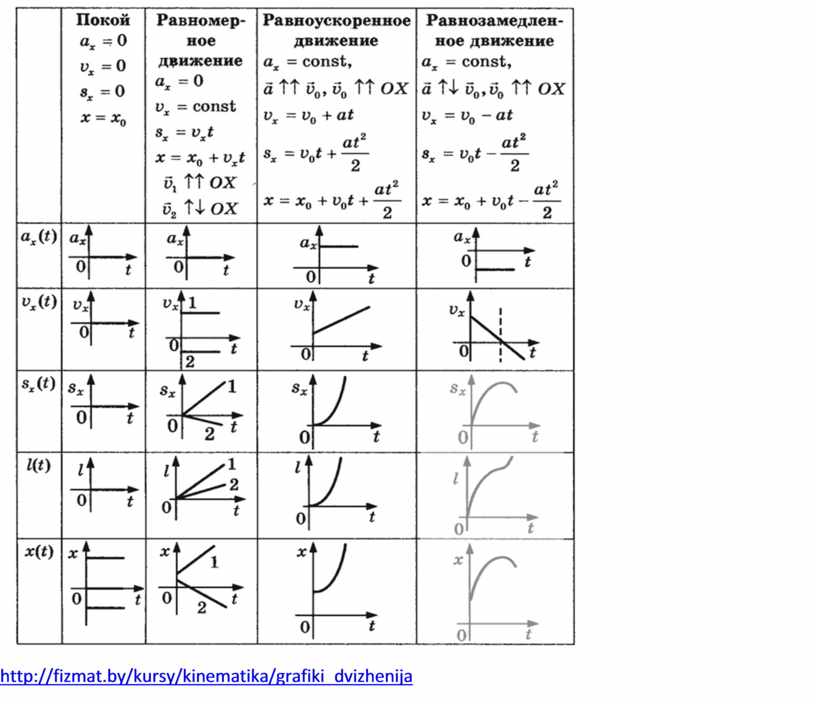

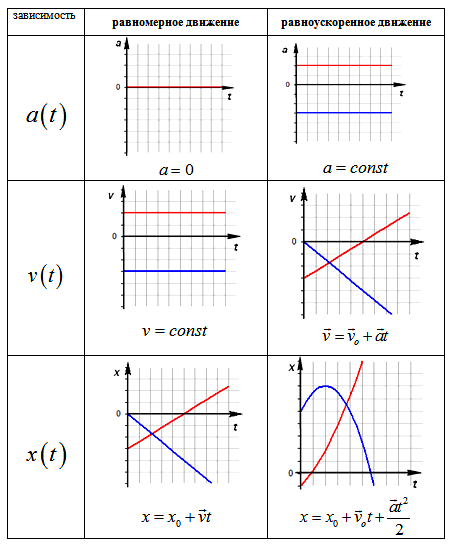

Сравнительная таблица графиков
