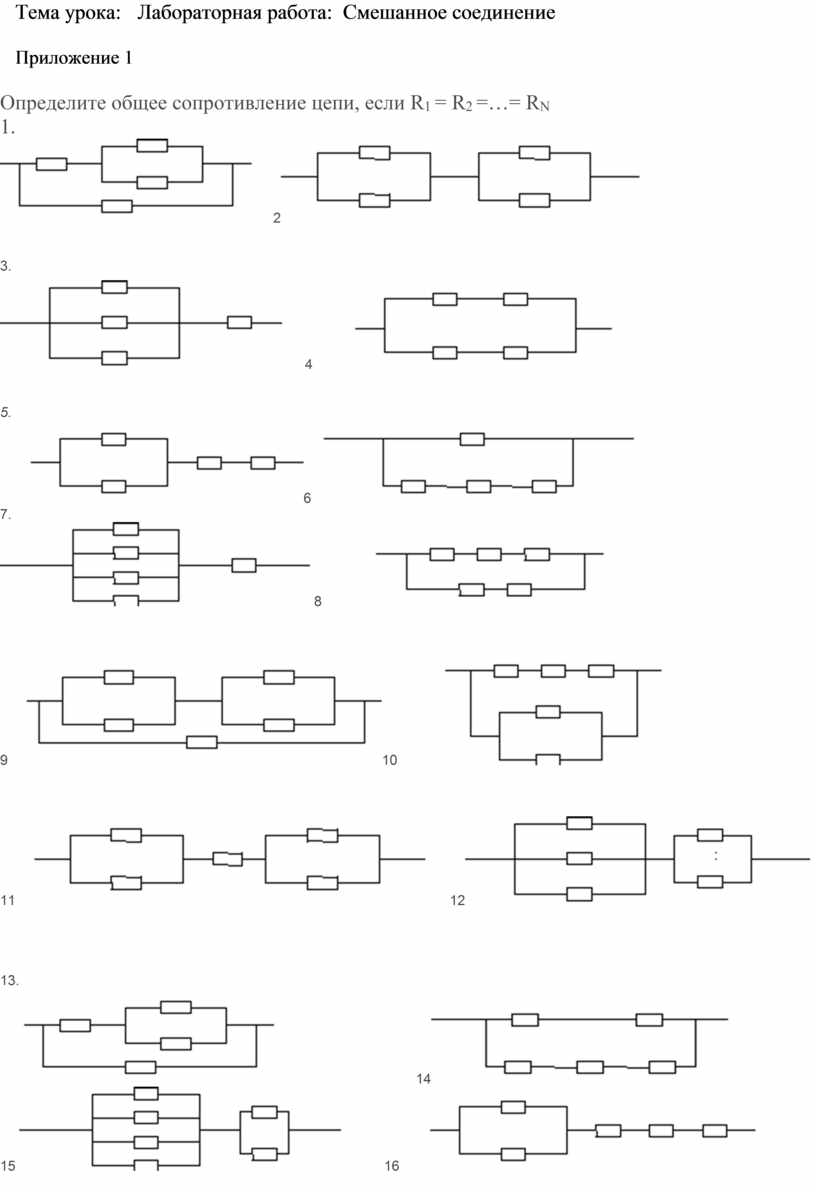

Тема урока:   Лабораторная работа:  Смешанное соединение

Приложение 1

Определите общее сопротивление цепи, если R₁ = R₂ =…= R_N

1.

2

3.

4

5.

6

7.

8

910

11      12

13.

                                   14

15            16

1718

19.

                20

21.

    22

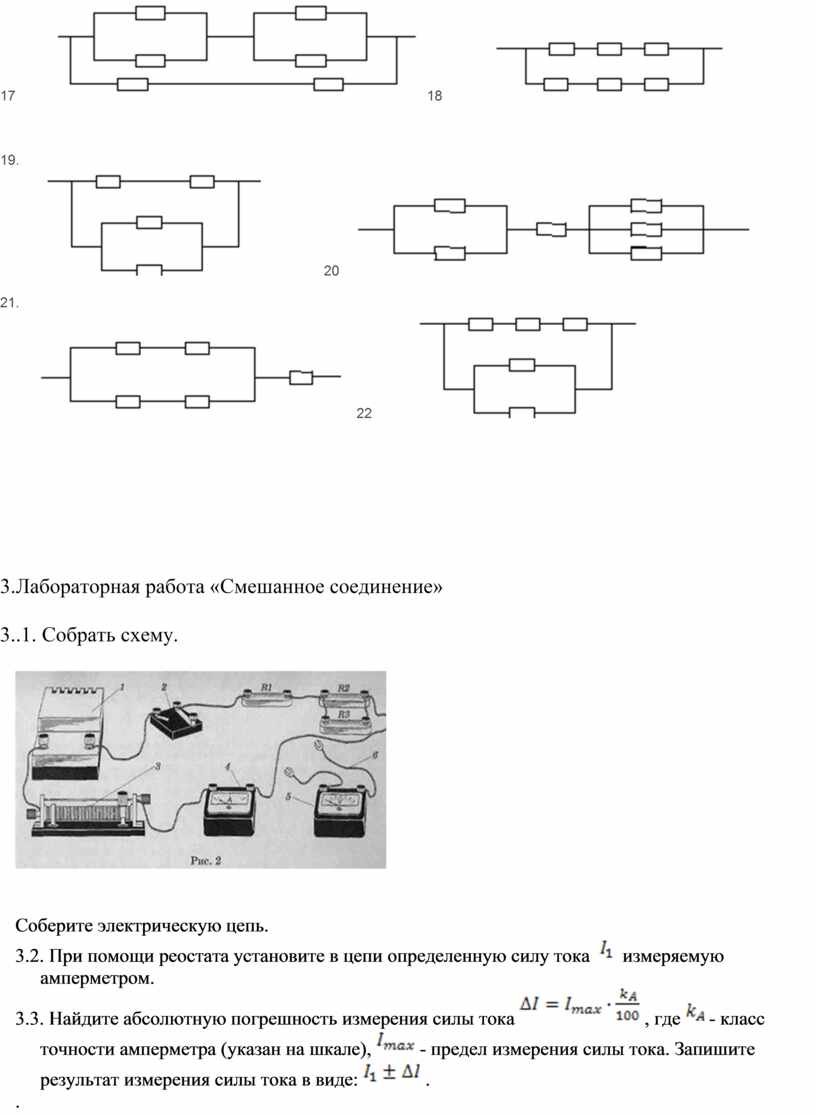

3.Лабораторная работа «Смешанное соединение»

3..1. Собрать схему.

Соберите электрическую цепь.

3.2. При помощи реостата установите в цепи определенную силу тока    измеряемую амперметром.

3.3. Найдите абсолютную погрешность измерения силы тока  , где  - класс точности амперметра (указан на шкале),  - предел измерения силы тока. Запишите результат измерения силы тока в виде:  .

.

3.4Подключите вольтметр к точкам 1 и 2 (рис. 3) и измерьте на­пряжение U₁₂ между этими точками.

3.5. Найдите абсолютную погрешность измерения напряжения  и запишите результат в виде:  .

3.6. Рассчитайте сопротивление:  .

3.7. Найдите абсолютную погрешность измерения сопротивления  .

3.8. Результат измерения сопротивления запишите в виде  и сравните его с сопротивлением резистора  .

3.9. Подключите вольтметр к точкам 2 и 3 (схема) и измерьте напряжениеU₂₃ между этими точками. Результат измерения запишите в виде:  .

3.10.Рассчитайте сопротивление:  и абсолютную погрешность измерения сопротивления  .

3.11.Запишите результат измерения сопротивления  и сравните его с сопротивлением  , рассчитанным по формуле:  , где R₂=2 Ом, R₃=4 Ом.

3.12. Подключите вольтметр к точкам 1 и 3 и измерьте напряжение  между этими точками  .

Рассчитайте сопротивление  .

Результаты измерений и вычислений в таблице:

Вывод.
