Двоичная арифметика

Правила арифметических операций во всех позиционных системах одинаковы и основываются на таблицах сложения, вычитания и умноже- ния одноразрядных чисел. В силу наибольшей распространенности дво- ичной системы более детально остановимся на ней.

Таблица. сложения      Таблица. вычитания        Таблица. Умножения

заем

0 + 0 = 0                         10 – 1 = 1                         0 * 0 = 0

0 + 1 = 1                           1 – 1 =   0                         0 * 1 = 0

1 + 0 = 1                           0 – 0 =   0                         1 * 0 = 0

1 + 1 =10 перенос

1 – 0 =   1                         1 * 1 = 1

Сложение двоичных чисел. Выполняется поразрядно, начиная с младшего разряда. В сложении участвуют одноименные разряды слагаемых и перенос в текущий разряд. Ре- зультатом является сумма в текущем разряде

1 1 1 0 1 . 0 1 Þ 29.25

⁺     1 0 1 1 . 1 0 Þ 11.5

1 0 1 0 0 0 . 1 1 Þ 40.75

и перенос в следующий разряд. В зависимости от значения слагаемых перенос будет равен 0 (нет переноса) или 1 (есть перенос). ЭВМ имеет специальное устройство, предназначенное для сложения двоичных чи- сел. Это устройство называется сумматором. Сумматор реализует сложе-

ние через комбинацию логических операций. Логические операции будут рассмотрены позже.

Вычитание двоичных чисел. Выполняется поразрядно, начиная с младшего. При необходимости выполняется

заем двойки из соседнего старшего разряда. ЭВМ обычно не имеет специального вычи- тающего устройства. За счет применения специальных кодов операция вычитания за- меняется на операцию сложения.

1 1 0 1 1 . 1 0 Þ 27.5

-     1 1 0 1 . 0 1 Þ 13.25

1 1 1 0 . 0 1 Þ 14.25

Умножение двоичных чисел. Выполняется путем последовательного ум- ножения цифр множителя на множимое и сложение частичных сумм. Ко- личество цифр в дробной части результата равно суммарному количест- ву цифр в дробных частях сомножителей. Пример умножения приведен на Рис.1. В ЭВМ умножение реализуется путем сдвига множимого и при- бавление его к сумме, если цифра множителя равна единице.

1 0 1 . 1 0        Þ 5.5

*       1 0 . 0 1        Þ 2.25

₊ 1 0 1 1 0

₊ 0 0 0 0 0

₊ 0 0 0 0 0

1 0 1 1 0

1100.011 : 101.1 = 11000.11 : 1011 = 10.01

12.375    :    5.5         123.75    :   55          2.25

_11000.11 1011

1011           10.01

_1011

1 1 0 0.

Þ 12.375

2+2 = 4 цифры

Рис. 1

1011

0

Рис. 2

Деление двоичных чисел. Реализуется путем последовательных умноже- ний цифр результата на делитель и вычитания из делимого. Пример де- ления приведен на Рис.2.

При выполнении операций сложения и вычитания вручную удобнее пользоваться восьмеричной или шестнадцатеричной системой. Рассмот- рим особенности выполнения операций в этих системах счисления.

Если при сложении одноименных разрядов и переноса получено число N<S, то оно берется в качестве суммы разряда, а перенос в сле- дующий разряд равен 0. Если получено число N³S, то в качестве суммы берется разность N-S и формируется единица переноса в следующий разряд. При сложении нескольких чисел сумма одноименных разрядов может превысить основание системы счисления в несколько раз. В этом

Пример: 267_[8]+136_[8]=425_[8]

2 6 7    Þ 183_[10]

+1 3 6     Þ 94_[10]

4 2 5     Þ 277_[10]

13-8=5

10-8=2

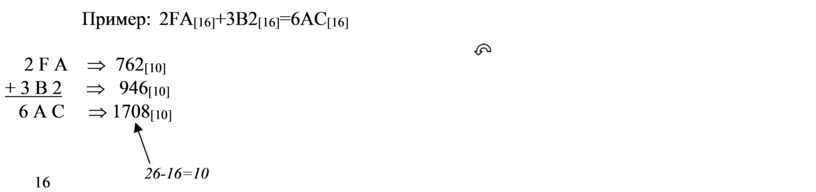

Пример: 2FA_[16]+3B2_[16]=6AC_[16]

2 F A    Þ 762_[10]

+ 3 B 2     Þ 946_[10]

6 A C     Þ 1708_[10]

16                          26-16=10

случае необходимо пользоваться общим правилом: в качестве суммы бе- рется остаток от целочисленного деления N/S, а значение переноса в следующий разряд есть целая часть от деления N/S.

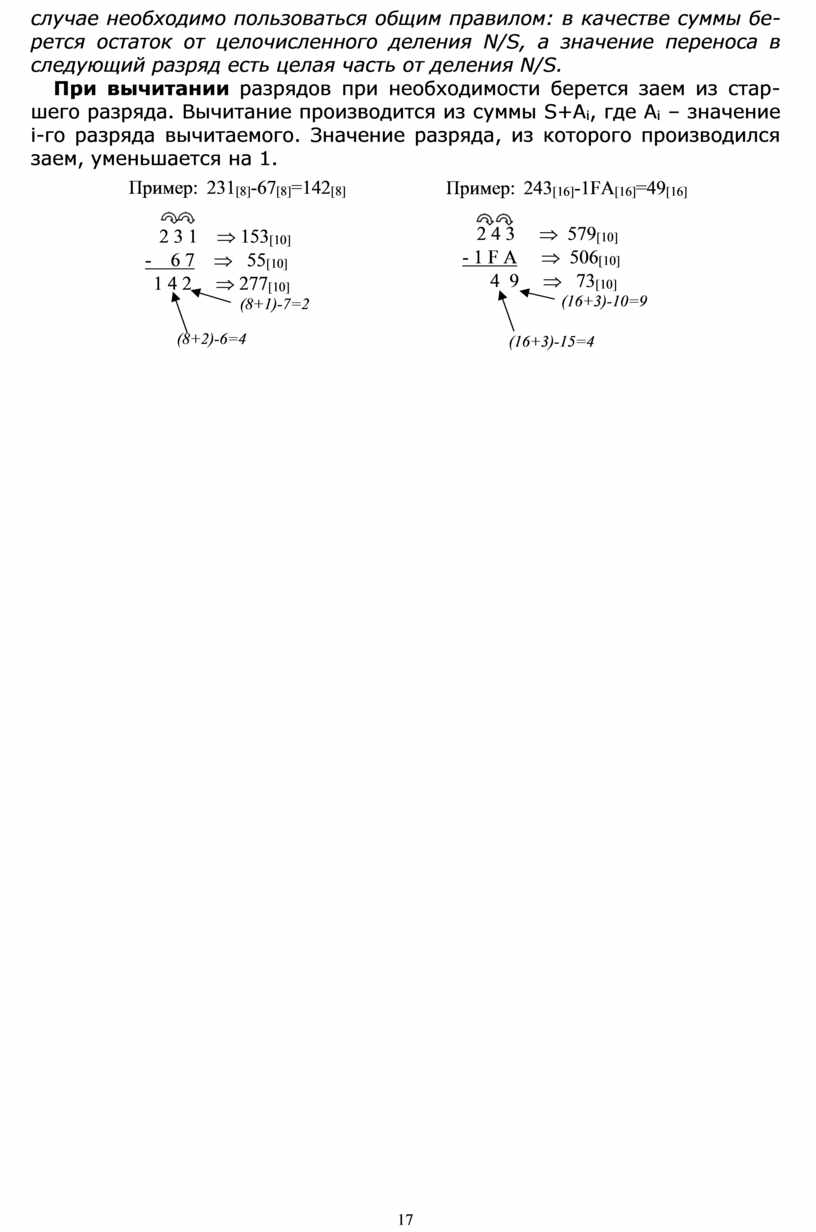

При вычитании разрядов при необходимости берется заем из стар- шего разряда. Вычитание производится из суммы S+A_i, где A_i – значение i-го разряда вычитаемого. Значение разряда, из которого производился заем, уменьшается на 1.

Пример: 231_[8]-67_[8]=142_[8]

2 3 1    Þ 153_[10]

-    6 7   Þ 55_[10]

1 4 2     Þ 277_[10]

(8+1)-7=2

(8+2)-6=4

Пример: 243_[16]-1FA_[16]=49_[16]

2 4 3     Þ 579_[10]

- 1 F A     Þ 506_[10]

4 9     Þ 73_[10]

(16+3)-10=9

(16+3)-15=4

Операции умножения и деления в этих системах менее удобны для ручного выполнения, так как требуют знания таблиц умножения для восьмеричных или шестнадцатеричных чисел.
