8кл _Электрическое сопротивление проводника. Удельное сопротивление_ 8 класс.pptx
Мы, учась, проверяем, что умеем и что знаем”
АсИЛ ОТКА
ДЯзАР
вРМЕя
влНиЕЕСоПроти
Сила тока
Заряд
Время
Сопротивление
Тема урока: «Электрическое сопротивление проводника. Удельное сопротивление.»
Цель урока:
Выявить зависимость сопротивления проводника от его длины, площади поперечного сечения и рода материала.
Электрическое сопротивление
.
Ом Георг Симон
(1787-1854 гг.) немецкий физик
Обозначение: R.
Единица измерения:
- мера противодействия проводника установлению в нём электрического тока.
1 Ом = 1 В/1 A
Формула:
R = U/I
1. Зависимость сопротивления проводника от его длины.
S1=S2=S
нихром
l
R
2l
2R
Таким образом, сопротивление проводника зависит прямо пропорционально от длины.
R ~ l
2. Зависимость сопротивления проводника от площади его поперечного сечения.
l1=l2=l
S нихром
R
2S
R/2
Таким образом, сопротивление проводника обратно пропорционально площади его поперечного сечения.

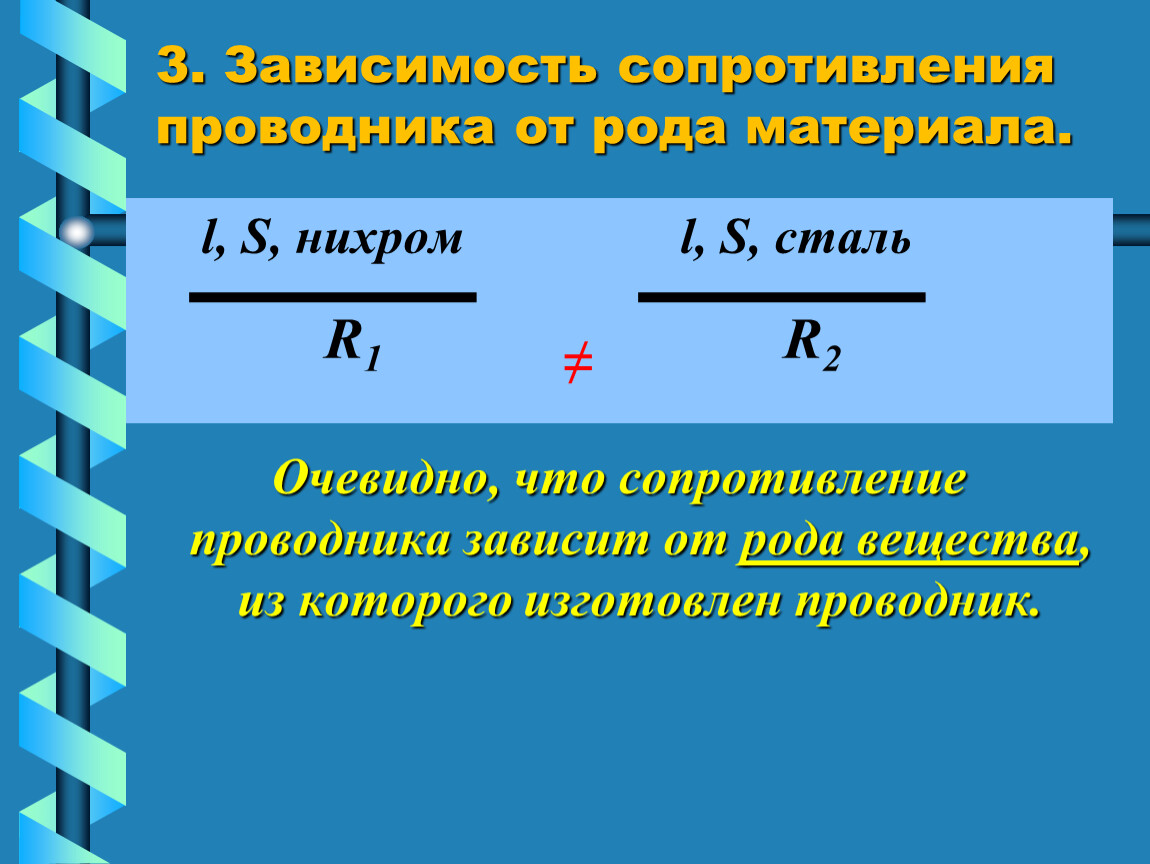

3. Зависимость сопротивления проводника от рода материала.
l, S, нихром l, S, сталь
R1 ≠ R2
Очевидно, что сопротивление проводника зависит от рода вещества, из которого изготовлен проводник.
Удельное сопротивление проводника -
это физическая величина, показывающая, каково сопротивление проводника из данного вещества длиной 1 м и площадью поперечного сечения 1мм2
Обозначение: ρ

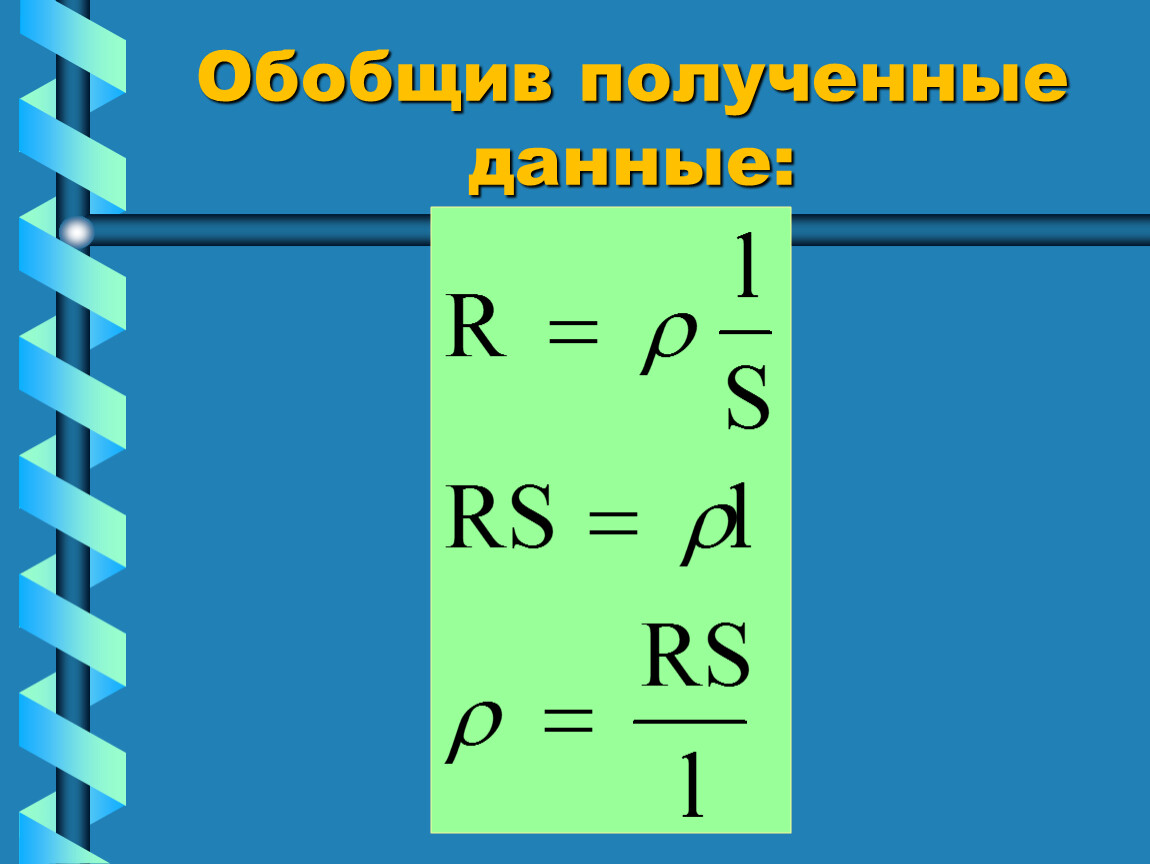

Обобщив полученные данные:

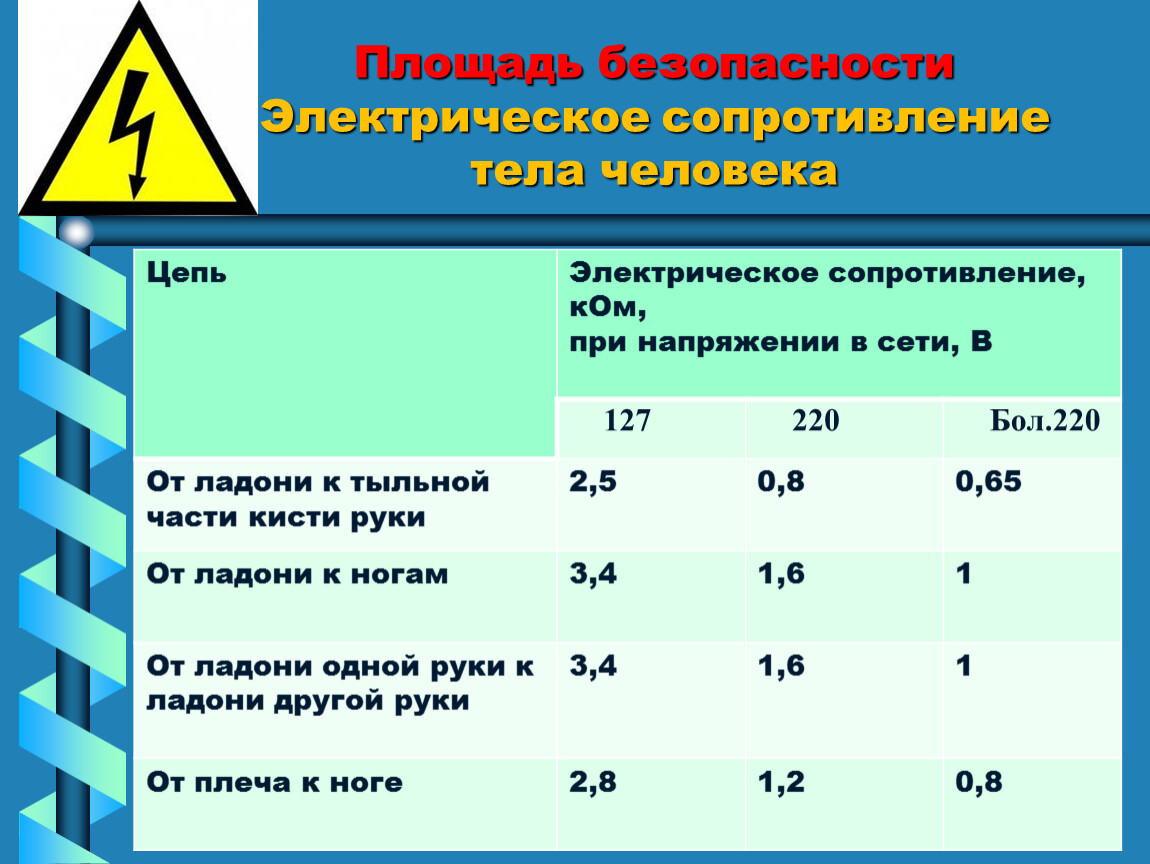

Площадь безопасности Электрическое сопротивление тела человека
Цепь | Электрическое сопротивление, кОм, | ||
127 | 220 | Бол.220 | |
От ладони к тыльной части кисти руки | 2,5 | 0,8 | 0,65 |
От ладони к ногам | 3,4 | 1,6 | 1 |
От ладони одной руки к ладони другой руки | |||
От плеча к ноге | 2,8 | 1,2 | 0,8 |

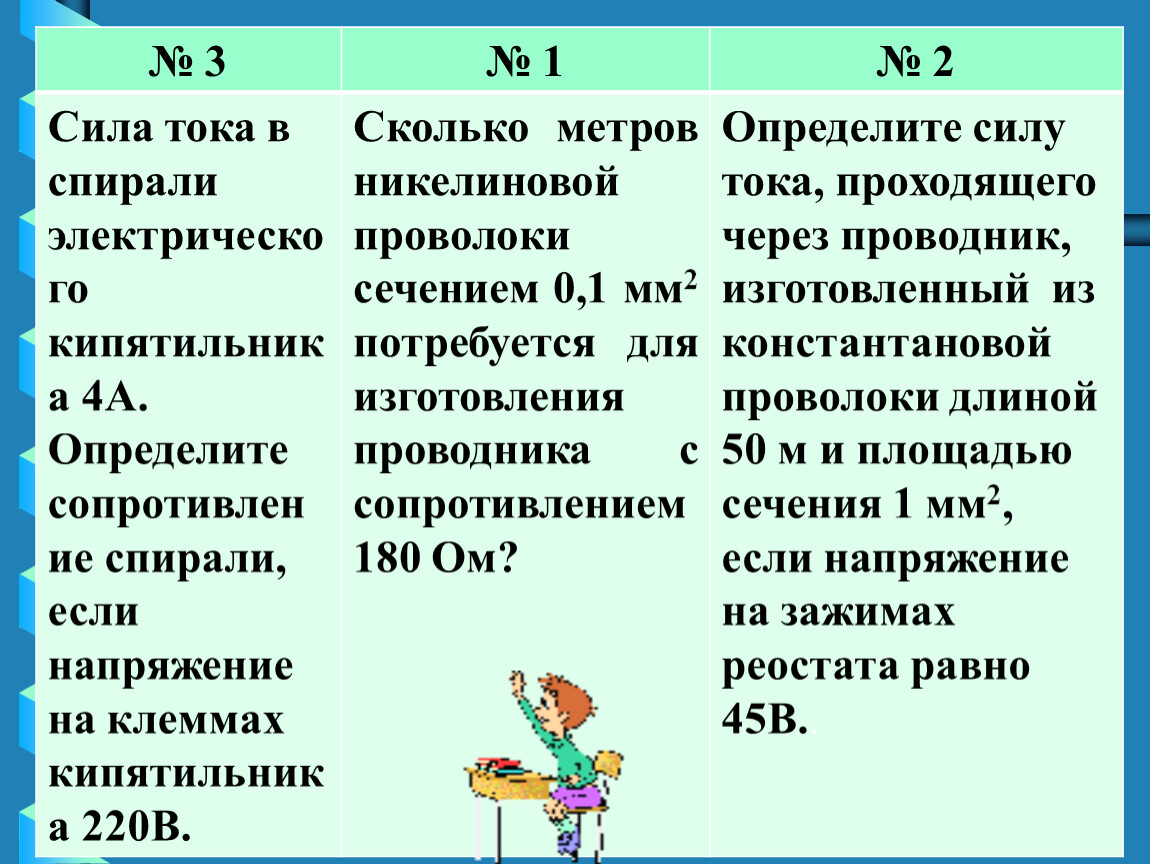

№ 3 | № 1 | № 2 |
Сила тока в спирали электрического кипятильника 4А. Определите сопротивление спирали, если напряжение на клеммах кипятильника 220В. | Сколько метров никелиновой проволоки сечением 0,1 мм2 потребуется для изготовления проводника с сопротивлением 180 Ом? | Определите силу тока, проходящего через проводник, изготовленный из константановой проволоки длиной 50 м и площадью сечения 1 мм2, если напряжение на зажимах реостата равно 45В.. |
Длина медного провода 200 м, площадь поперечного сечения 2 мм2. Чему равно сопротивление такого проводника?
Никелиновый провод длиной 50 м и площадью поперечного сечения 0,5 мм2 включён в электрическую цепь с напряжением 220 В. Определите силу тока в этой цепи?
3
4
?
?
?

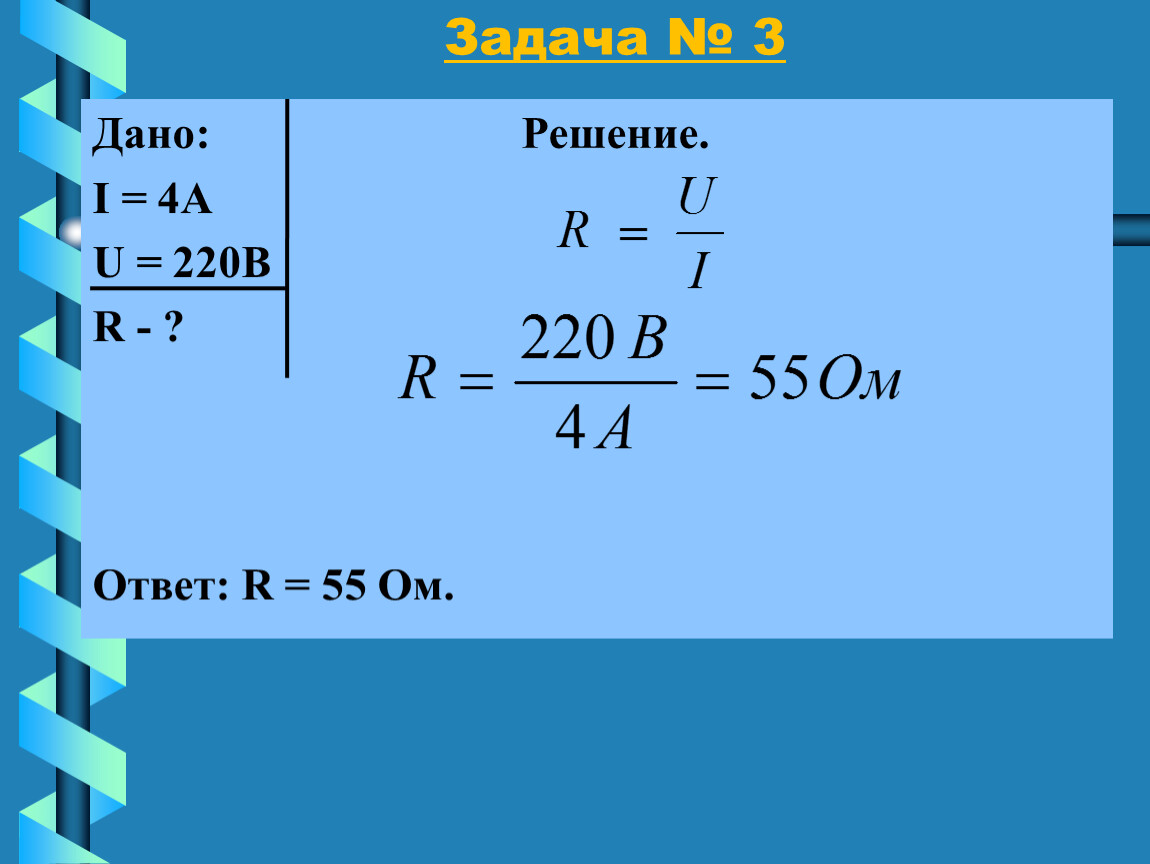

Задача № 3
Дано: Решение.
I = 4А
U = 220В
R - ?
Ответ: R = 55 Ом.

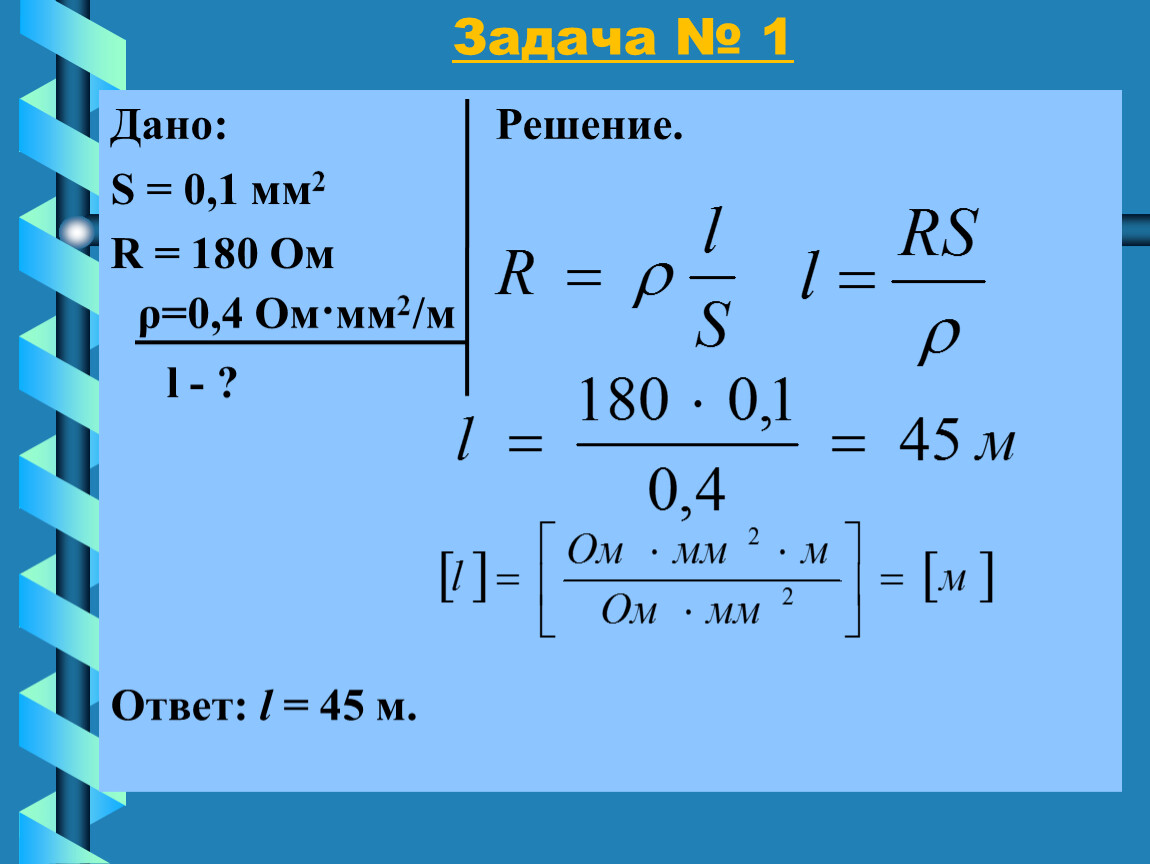

Задача № 1
Дано: Решение.
S = 0,1 мм2
R = 180 Ом
l - ?
Ответ: l = 45 м.
ρ=0,4 Ом·мм2/м

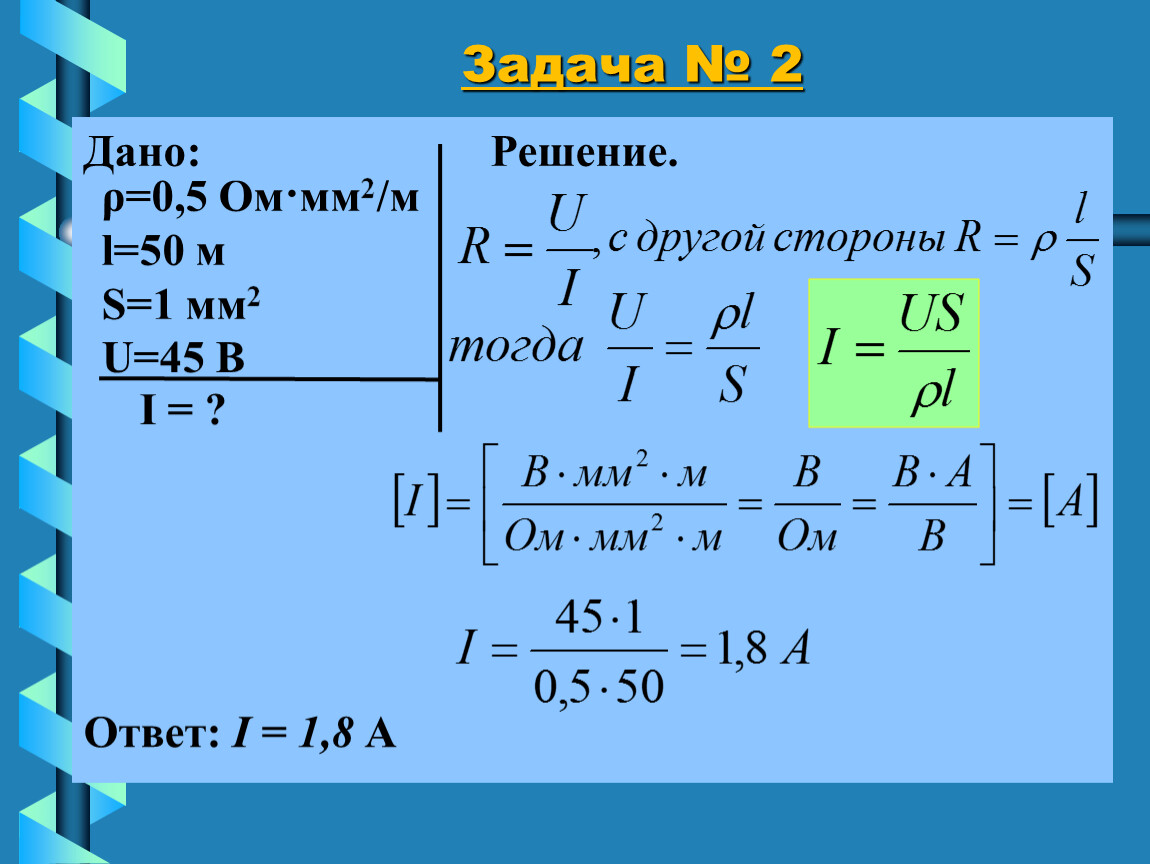

Задача № 2
Дано: Решение.
I = ?
Ответ: I = 1,8 А
ρ=0,5 Ом·мм2/м
l=50 м
S=1 мм2
U=45 В
Домашнее задание:
§ 43,45, упр. 20 (2б,в)
