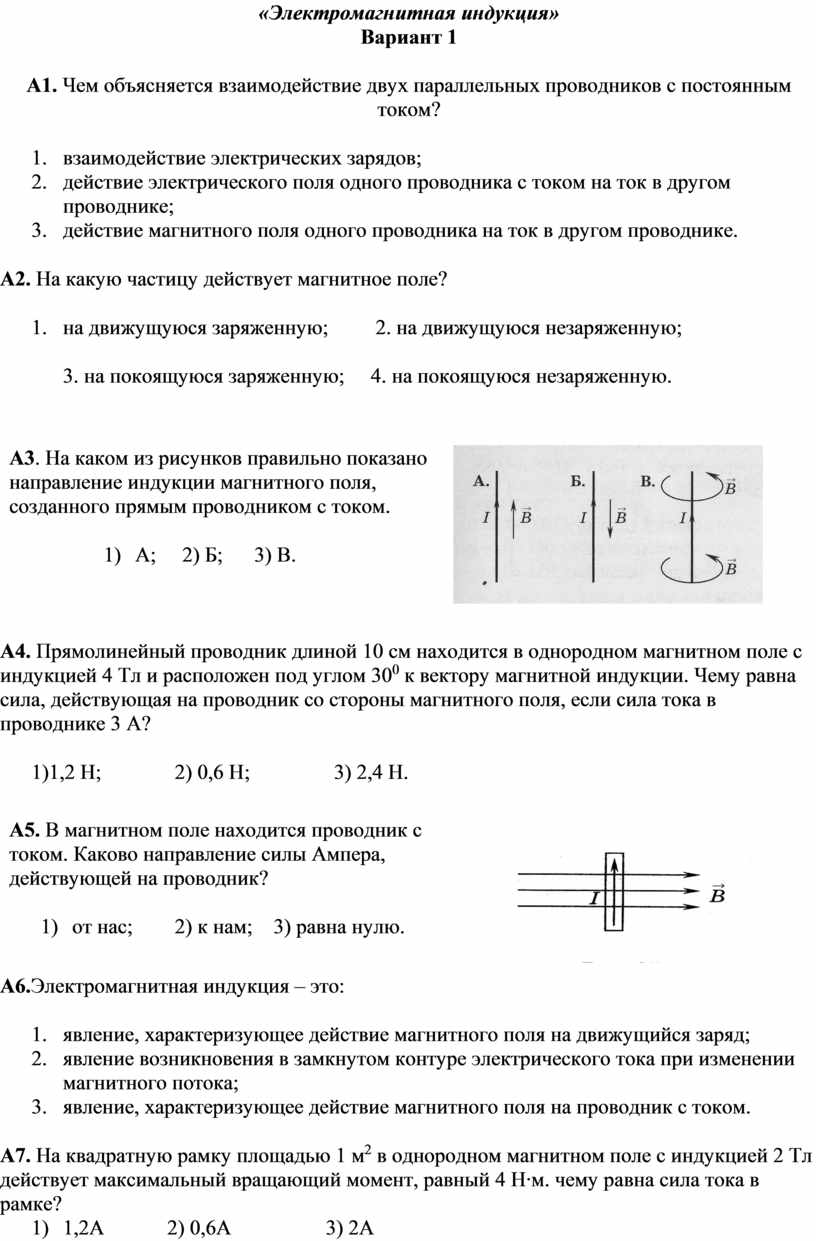

«Электромагнитная индукция»
Вариант 1
А1. Чем объясняется взаимодействие двух параллельных проводников с
постоянным током?
А2. На какую частицу действует магнитное поле?
3. на покоящуюся заряженную; 4. на покоящуюся незаряженную.
1) А; 2) Б; 3) В. |
|
А4. Прямолинейный проводник длиной 10 см находится в однородном
магнитном поле с индукцией 4 Тл и расположен под углом 300 к вектору
магнитной индукции. Чему равна сила, действующая на проводник со стороны
магнитного поля, если сила тока в проводнике 3 А?
1)1,2 Н; 2) 0,6 Н; 3) 2,4 Н.
А5. В магнитном поле находится проводник с током. Каково направление силы Ампера, действующей на проводник? 1) от нас; 2) к нам; 3) равна нулю. |
|
А6.Электромагнитная индукция – это:
А7. На квадратную рамку площадью 1 м2 в однородном магнитном поле с индукцией 2 Тл действует максимальный вращающий момент, равный 4 Н∙м. чему равна сила тока в рамке?
1) 1,2А 2) 0,6А 3) 2А

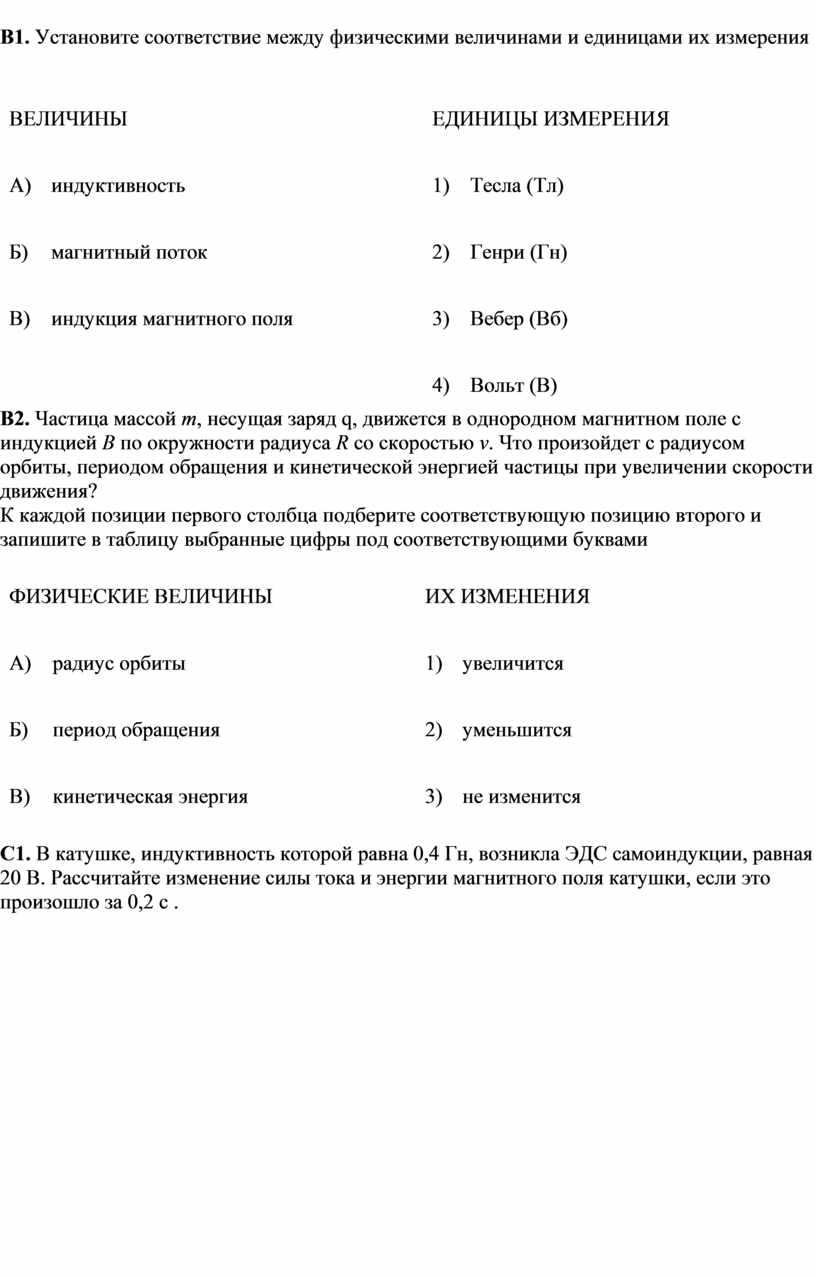

В1. Установите соответствие между физическими величинами и
единицами их измерения
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В2.
Частица
массой m, несущая заряд q, движется в однородном магнитном поле с
индукцией B по окружности радиуса R со скоростью v. Что
произойдет с радиусом орбиты, периодом обращения и кинетической энергией
частицы при увеличении скорости движения?
К каждой позиции первого столбца подберите соответствующую позицию второго и
запишите в таблицу выбранные цифры под соответствующими буквами
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
С1. В катушке, индуктивность которой равна 0,4 Гн, возникла ЭДС
самоиндукции, равная 20 В. Рассчитайте изменение силы тока и энергии магнитного
поля катушки, если это произошло за 0,2 с .

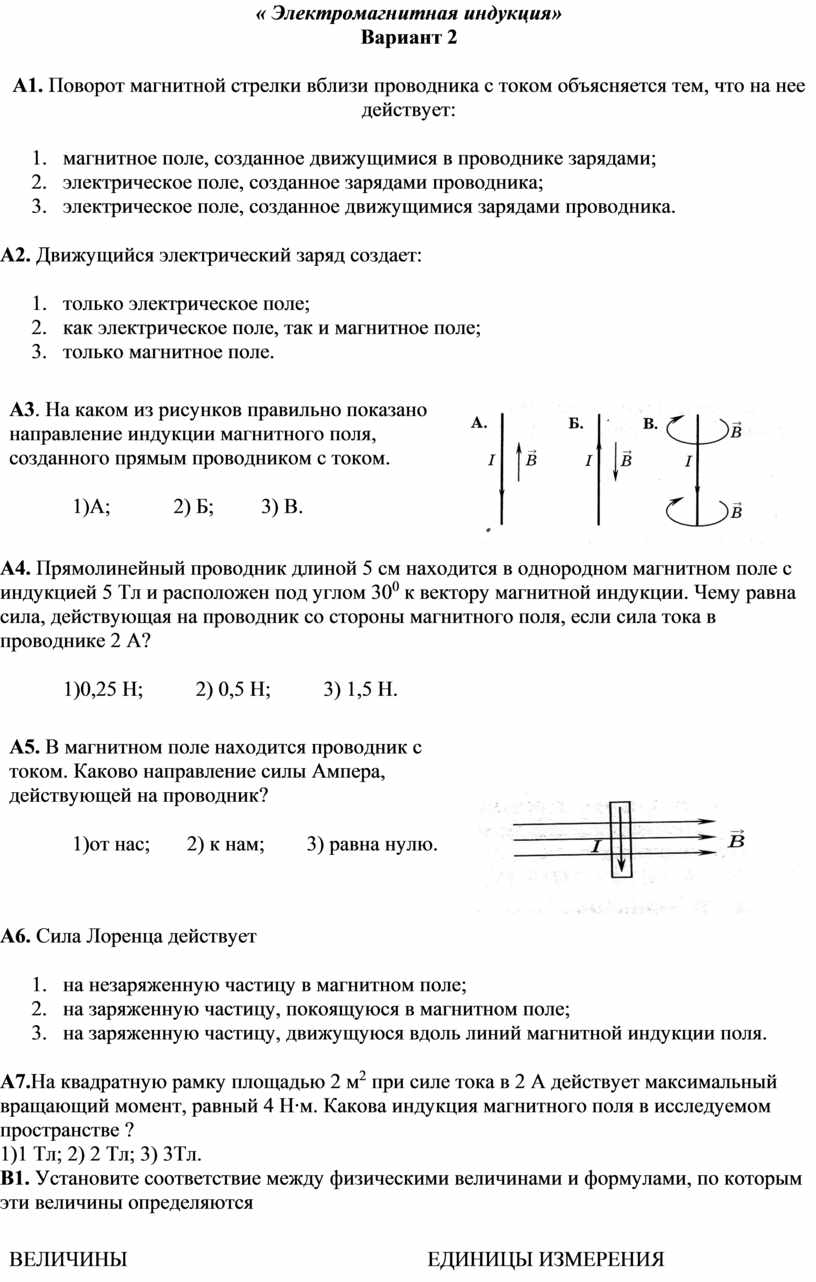

« Электромагнитная индукция»
Вариант 2
А1. Поворот магнитной стрелки вблизи проводника с током объясняется тем,
что на нее действует:
А2. Движущийся электрический заряд создает:
А3. На каком из рисунков правильно показано направление индукции магнитного поля, созданного прямым проводником с током. 1)А; 2) Б; 3) В. |
|
А4. Прямолинейный проводник длиной 5 см находится в однородном магнитном поле с индукцией 5 Тл и расположен под углом 300 к вектору магнитной индукции. Чему равна сила, действующая на проводник со стороны магнитного поля, если сила тока в проводнике 2 А?
1)0,25 Н; 2) 0,5 Н; 3) 1,5 Н.
А5. В магнитном поле находится проводник с током. Каково направление силы Ампера, действующей на проводник? 1)от нас; 2) к нам; 3) равна нулю. |
|
А6. Сила Лоренца действует
А7.На квадратную
рамку площадью 2 м2 при силе тока в 2 А действует максимальный
вращающий момент, равный 4 Н∙м. Какова индукция магнитного поля в
исследуемом пространстве ?
1)1 Тл; 2) 2 Тл; 3) 3Тл.

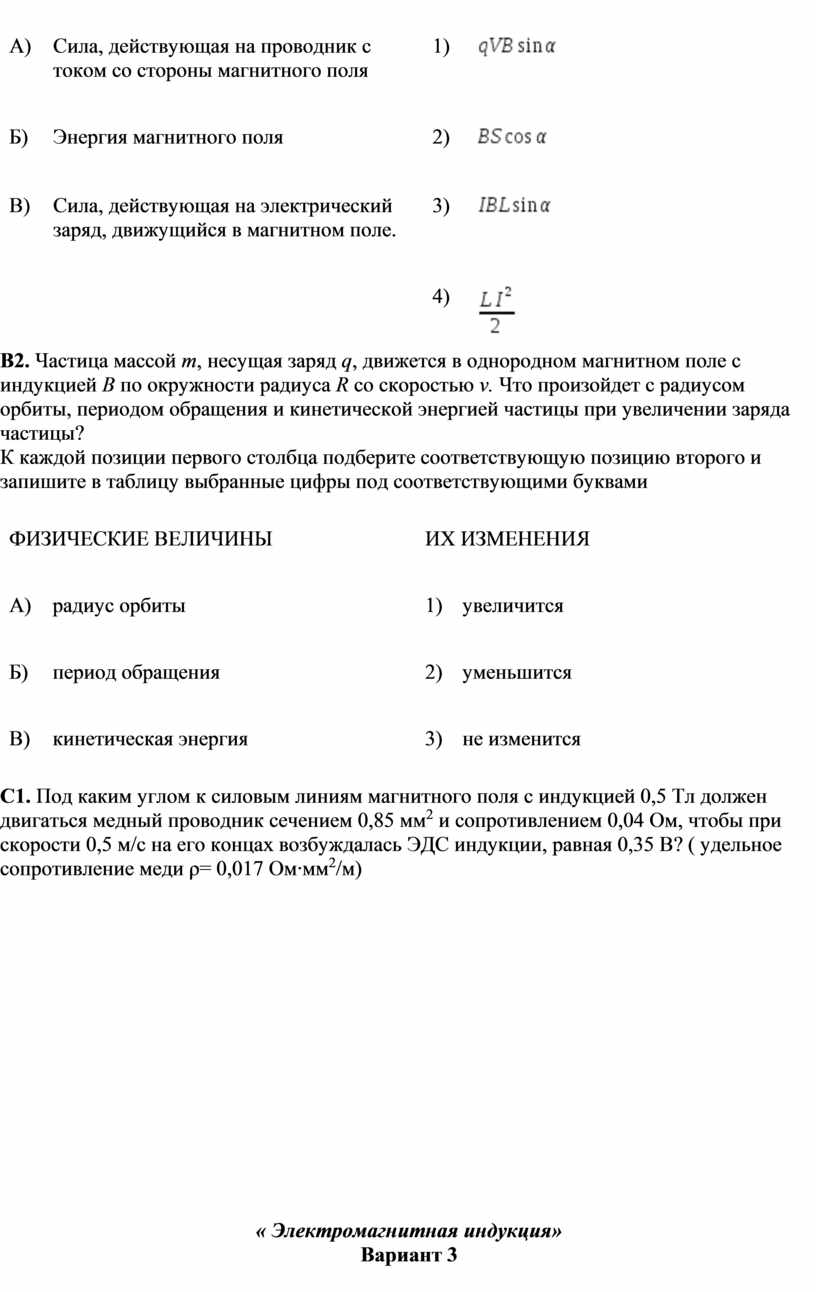

В1. Установите соответствие между физическими величинами и
формулами, по которым эти величины определяются
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В2.
Частица
массой m, несущая заряд q, движется в однородном магнитном поле с
индукцией B по окружности радиуса R со скоростью v. Что
произойдет с радиусом орбиты, периодом обращения и кинетической энергией
частицы при увеличении заряда частицы?
К каждой позиции первого столбца подберите соответствующую позицию второго и
запишите в таблицу выбранные цифры под соответствующими буквами
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
С1. Под каким углом к силовым линиям магнитного поля с индукцией 0,5 Тл
должен двигаться медный проводник сечением 0,85 мм2 и сопротивлением
0,04 Ом, чтобы при скорости 0,5 м/с на его концах возбуждалась ЭДС индукции,
равная 0,35 В? ( удельное сопротивление меди ρ= 0,017 Ом∙мм2/м)
« Электромагнитная индукция»
Вариант 3
А1. Магнитные поля создаются:
А2. Магнитное поле оказывает воздействие:
А3. На каком из
рисунков правильно показано направление индукции магнитного поля, созданного
прямым проводником с током. |
|
А4. Какая сила действует со стороны однородного магнитного поля с индукцией 30 мТл на находящийся в поле прямолинейный проводник длиной 50 см, по которому идет ток 12 А? Провод образует прямой угол с направлением вектора магнитной индукции поля.
1)18 Н; 2) 1,8 Н; 3) 0,18 Н; 4) 0,018 Н.
А5.
В
магнитном поле находится проводник с током. Каково направление силы Ампера,
действующей на проводник? |
|
А6. Что показывают четыре вытянутых пальца левой руки при определении силы Ампера
А7. Магнитное поле индукцией 10 мТл действует на проводник, в котором сила тока равна 50 А, с силой 50 мН. Найдите длину проводника, если линии индукции поля и ток взаимно перпендикулярны.
1)1 м; 2) 0,1 м; 3) 0,01 м; 4) 0,001 м.

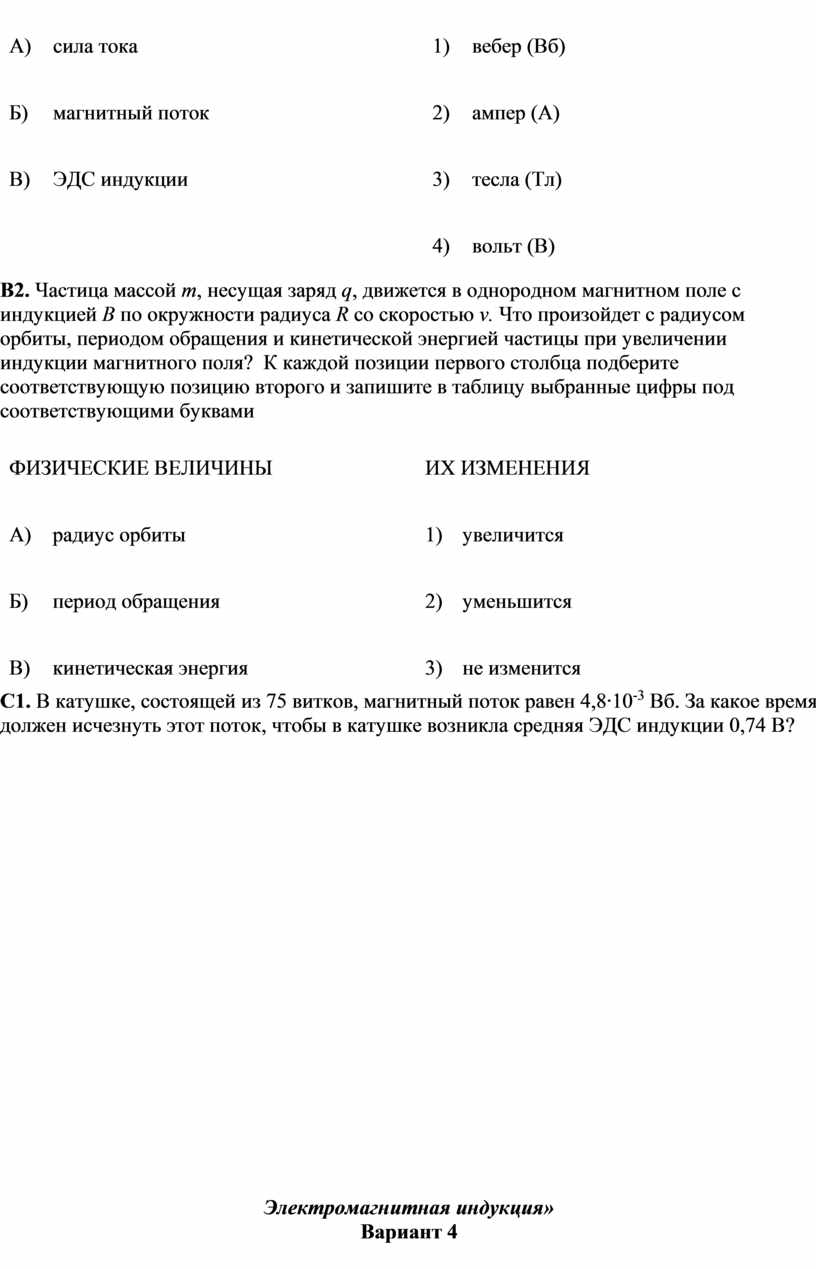

В1. Установите соответствие между физическими величинами и
единицами их измерения
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В2. Частица массой m, несущая заряд q, движется в однородном магнитном поле с индукцией B по окружности радиуса R со скоростью v. Что произойдет с радиусом орбиты, периодом обращения и кинетической энергией частицы при увеличении индукции магнитного поля? К каждой позиции первого столбца подберите соответствующую позицию второго и запишите в таблицу выбранные цифры под соответствующими буквами
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
С1.
В
катушке, состоящей из 75 витков, магнитный поток равен 4,8∙10-3
Вб. За какое время должен исчезнуть этот поток, чтобы в катушке возникла
средняя ЭДС индукции 0,74 В?
Электромагнитная индукция»
Вариант 4

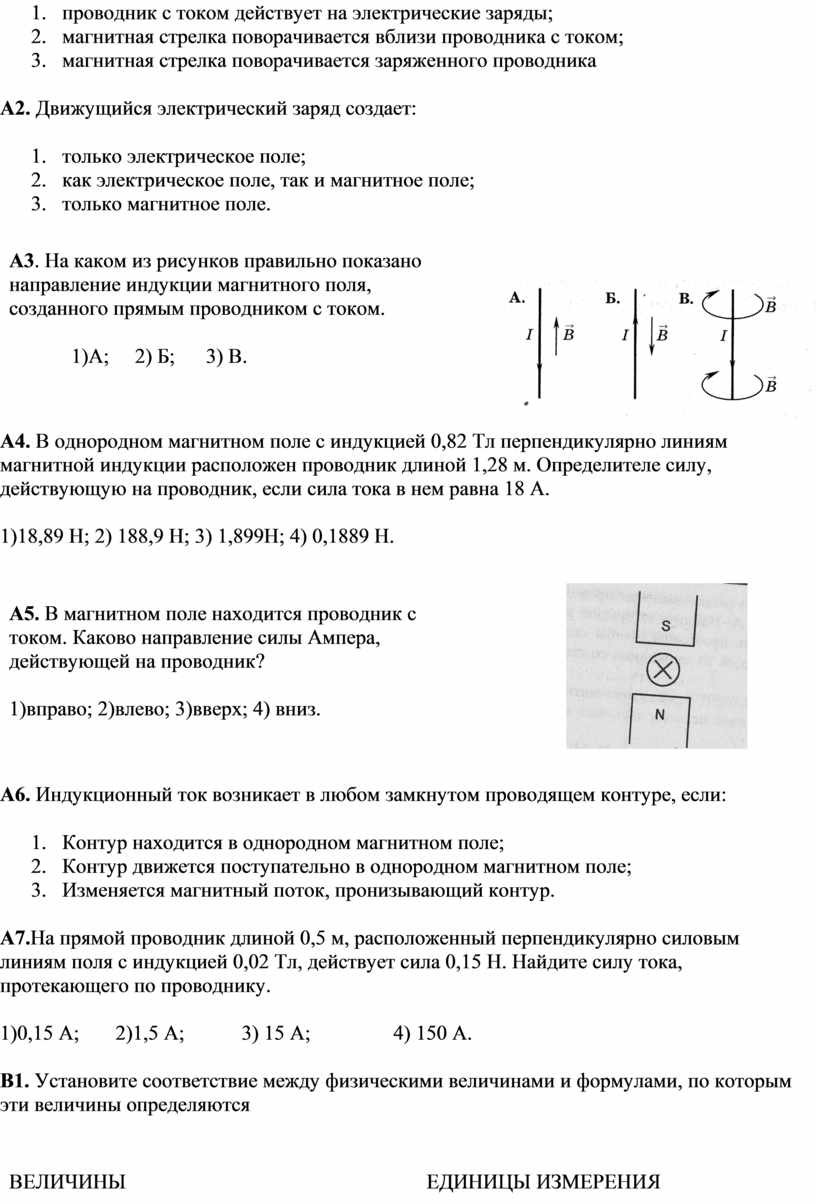

А1. Что наблюдается в опыте Эрстеда?
А2. Движущийся электрический заряд создает:
А3. На каком из рисунков правильно показано направление индукции магнитного поля, созданного прямым проводником с током. 1)А; 2) Б; 3) В. |
|
А4. В однородном
магнитном поле с индукцией 0,82 Тл перпендикулярно линиям магнитной индукции
расположен проводник длиной 1,28 м. Определителе силу, действующую на
проводник, если сила тока в нем равна 18 А.
1)18,89 Н; 2) 188,9 Н; 3) 1,899Н; 4) 0,1889 Н.
|
|
А6. Индукционный ток возникает в любом замкнутом проводящем контуре,
если:
А7.На прямой
проводник длиной 0,5 м, расположенный перпендикулярно силовым линиям поля с
индукцией 0,02 Тл, действует сила 0,15 Н. Найдите силу тока, протекающего по
проводнику.
1)0,15 А; 2)1,5 А; 3) 15 А; 4) 150 А.

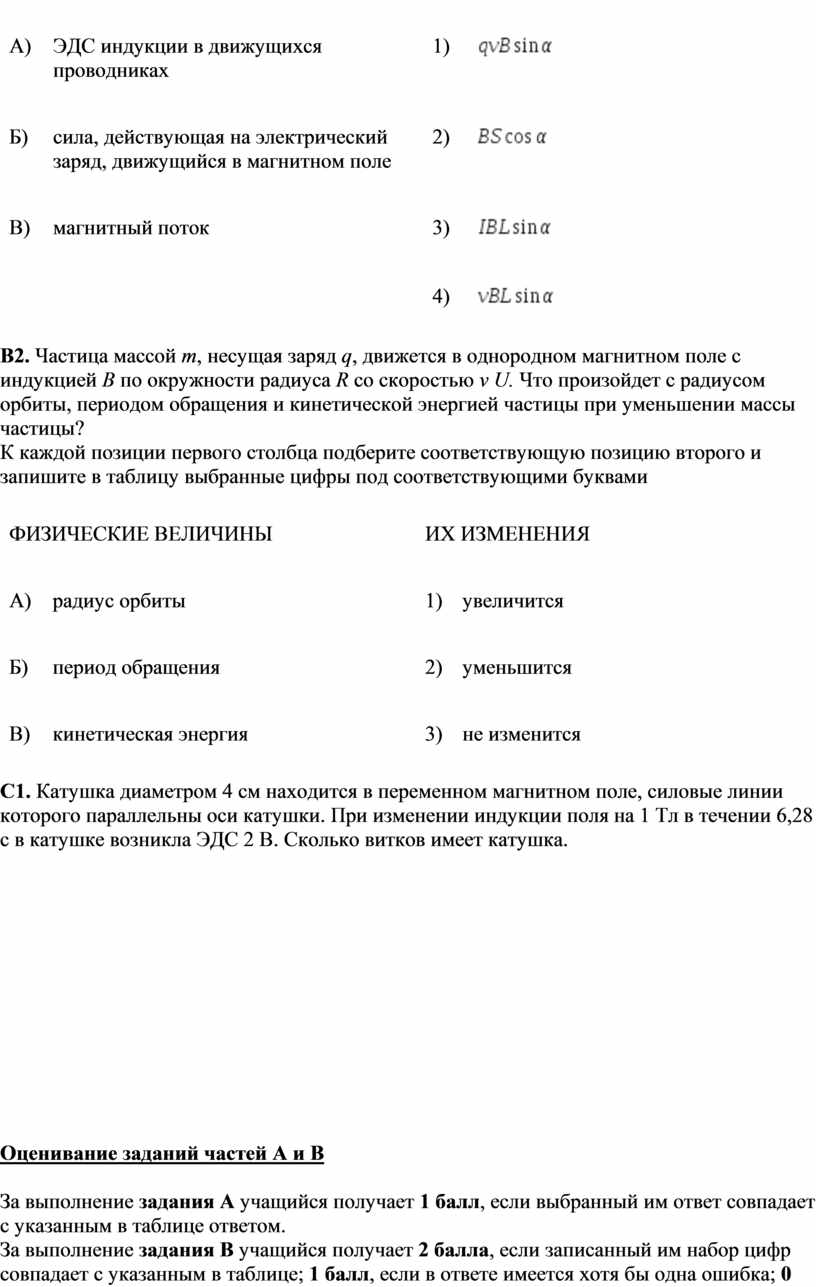

В1. Установите соответствие между физическими величинами и
формулами, по которым эти величины определяются
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В2. Частица массой m, несущая заряд q, движется в
однородном магнитном поле с индукцией B по окружности радиуса R со
скоростью v U. Что произойдет с радиусом орбиты, периодом обращения и
кинетической энергией частицы при уменьшении массы частицы?
К каждой позиции первого столбца подберите соответствующую позицию второго и
запишите в таблицу выбранные цифры под соответствующими буквами
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
С1. Катушка диаметром 4 см находится в переменном магнитном поле, силовые
линии которого параллельны оси катушки. При изменении индукции поля на 1 Тл в
течении 6,28 с в катушке возникла ЭДС 2 В. Сколько витков имеет катушка.
Оценивание
заданий частей А и В
За выполнение задания А учащийся получает 1 балл, если выбранный
им ответ совпадает с указанным в таблице ответом.
За выполнение задания В учащийся получает 2 балла, если
записанный им набор цифр совпадает с указанным в таблице; 1 балл, если в
ответе имеется хотя бы одна ошибка; 0 баллов, если ошибок более одной.

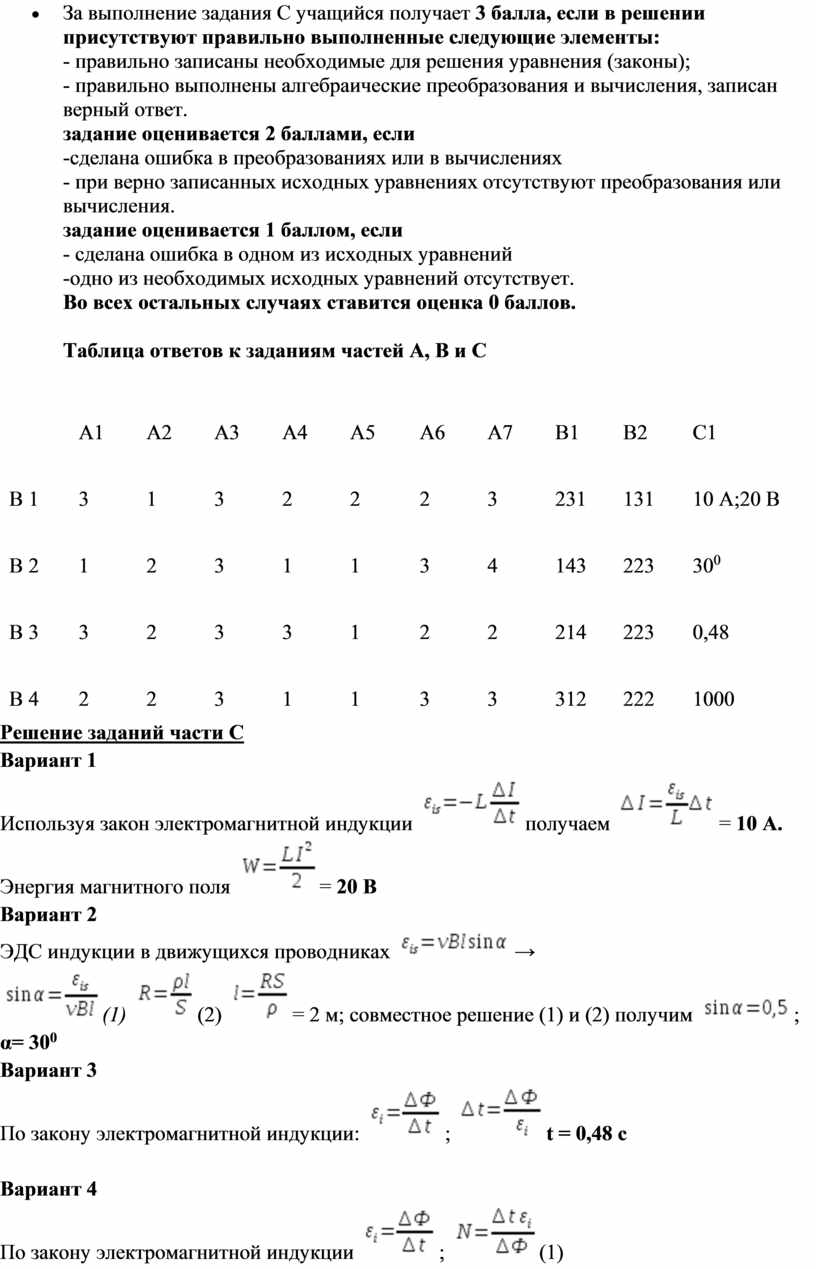

Общие правила оценивания заданий С
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Решение заданий части С
Вариант 1
Используя закон электромагнитной индукции получаем
=
10 А.
Энергия магнитного поля =
20 В
Вариант 2
ЭДС индукции в движущихся проводниках →
(1)
(2)
=
2 м; совместное решение (1) и (2) получим
;
α= 300
Вариант 3
По закону электромагнитной индукции: ;
t
= 0,48 с
Вариант 4
По закону электромагнитной индукции ;
(1)

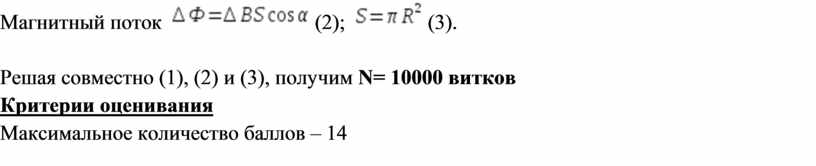

Магнитный поток (2);
(3).
Решая совместно (1), (2) и (3), получим N= 10000 витков
Критерии оценивания
Максимальное количество баллов – 14
