Лабораторная работа «Изучение явления электромагнитной индукции»

Цель работы:  изучить условия возникновения индукционного тока, ЭДС индукции.

Оборудованиекатушка, два полосовых магнита, миллиамперметр.

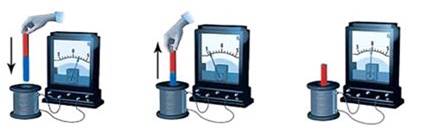

   Явление электромагнитной индукции заключается в возникновении электрического тока в замкнутом контуре при изменении магнитного потока, пронизывающего контур.   Ток, возникающий при явлении электромагнитной индук­ции, называют индукционным.   В электрической цепи (рисунок 1) возникает индукционный ток, если есть движение магнита относительно катушки, или наоборот. Направление индукционного тока зависит как от направления движения магнита, так и от расположения его полюсов. Индукционный ток отсутствует, если нет относительного перемещения катушки и магнита.

http://infofiz.ru/joom1/images/stories/lkft/el/lr10t1.jpg

Рисунок 1.

   Строго говоря, при движении контура в магнит­ном поле генерируется не определенный ток , а определенная э. д. с.

 http://infofiz.ru/joom1/images/stories/lkft/el/lr10t2.jpghttp://infofiz.ru/joom1/images/stories/lkft/el/lr10t3.jpg

Рисунок 2.

Ход работы.

Подготовьте для отчета таблицу и по мере проведения опытов заполните её.

 №

п/п

 Действия с магнитом и катушкой

Показания милли-амперметра, мА

Направления отклонения стрелки миллиампер-метра

Направление индукционного тока

(по правилу Ленца)

1

Быстро вставить магнит в катушку северным полюсом





 http://infofiz.ru/joom1/images/stories/lkft/el/lr10t4.jpg

2

Оставить магнит в катушке неподвижным после опыта  1





 http://infofiz.ru/joom1/images/stories/lkft/el/lr10t5.jpg

3

Быстро вытащить магнит из катушки





http://infofiz.ru/joom1/images/stories/lkft/el/lr10t6.jpg

4

Быстро приблизить катушку к северному полюсу магнита





 http://infofiz.ru/joom1/images/stories/lkft/el/lr10t7.jpg

5

Оставить катушку неподвижной после опыта 4





 http://infofiz.ru/joom1/images/stories/lkft/el/lr10t8.jpg

6

Быстро вытащить катушку от северного полюса магнита





 http://infofiz.ru/joom1/images/stories/lkft/el/lr10t9.jpg

7

Медленно вставить в катушку магнит северным полюсом





 http://infofiz.ru/joom1/images/stories/lkft/el/lr10t10.jpg

8

Медленно вытащить магнит из катушки





 http://infofiz.ru/joom1/images/stories/lkft/el/lr10t11.jpg

9

Быстро вставить в катушку 2 магнита северными полюсами





 http://infofiz.ru/joom1/images/stories/lkft/el/lr10t12.jpg

10

Быстро вставить магнит в катушку южным полюсом





 http://infofiz.ru/joom1/images/stories/lkft/el/lr10t13.jpg

11

Быстро вытащить магнит из катушки после опыта 10





 http://infofiz.ru/joom1/images/stories/lkft/el/lr10t14.jpg

12

Быстро вставить в катушку 2 магнита южными полюсами





 http://infofiz.ru/joom1/images/stories/lkft/el/lr10t15.jpg

   Записать общий вывод по работе на основе проведённых наблюдений.
