Гидравлические машины

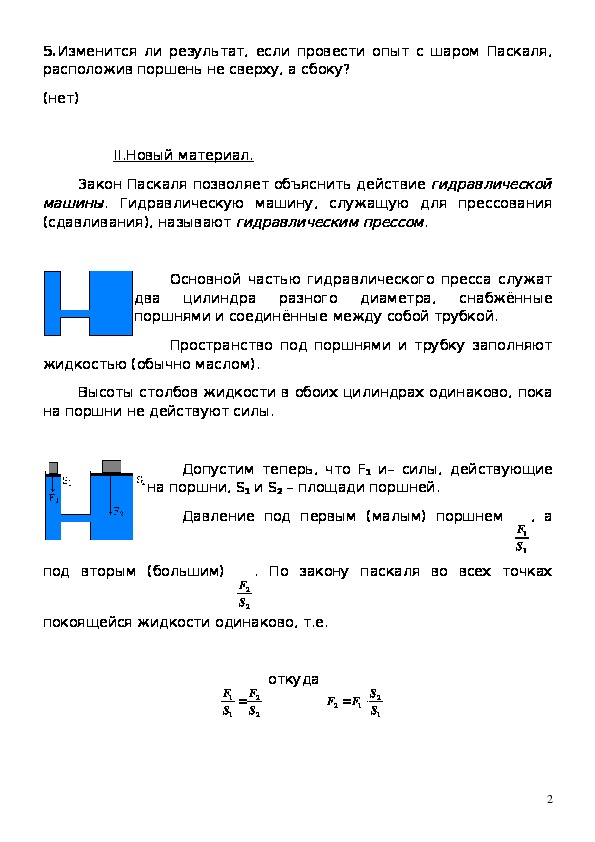

№37 «___»__________ 20__г. Гидравлические машины. Цели: Образовательная: Объяснить гидравлических машин с точки зрения давления жидкости. принцип действия Развивающая: Развить умение учащихся применять данные знания на практике и в жизни. Воспитательная: В целях развить научного мировоззрения учащихся показать роль физических экспериментов. Раскрыть причинно-следственные связи в изучаемом материале: гидравлические машины. Оборудование: гидравлический пресс Ход урока: I .Проверка домашнего задания. 1.Давление, производимое на жидкость или газ, передаётся без изменения в каждую точку жидкости или газа. Что это за закон? (закон Паскаля) 2.Как передаёт давление твёрдое тело? (в направлении силы) 3.Как передаётся давление в жидкостях и газах? (во все стороны одинаково) 4.Применим ли закон Паскаля к твёрдым телам? (нет)5.Изменится ли результат, если провести опыт с шаром Паскаля, расположив поршень не сверху, а сбоку? (нет) II .Новый материал. Закон Паскаля позволяет объяснить действие гидравлической машины. Гидравлическую машину, служащую для прессования (сдавливания), называют гидравлическим прессом. Основной частью гидравлического пресса служат снабжённые два цилиндра разного диаметра, поршнями и соединённые между собой трубкой. жидкостью (обычно маслом). Пространство под поршнями и трубку заполняют Высоты столбов жидкости в обоих цилиндрах одинаково, пока на поршни не действуют силы. Допустим теперь, что F1 и– силы, действующие на поршни, S1 и S2 – площади поршней. Давление под первым (малым) поршнем , а F 1 S 1 под вторым (большим) . По закону паскаля во всех точках покоящейся жидкости одинаково, т.е. F 2 S 2 1 F  S 1 откуда F 2 S 2 F 2 S  S F 1 2 1 2Следовательно, F2 во столько раз больше силы F1, во сколько раз площадь большого поршня больше площади малого. Пример: Если площадь большого поршня 500см2,а малого 5см2 и на малый поршень действует сила 100Н, то на больший поршень будет действовать сила в 100 раз большая, т.е. 10000Н. Таким образом с помощью гидравлического пресса можно малой силой уравновесить большую силу. Гидравлические прессы применяются там, где требуется большая сила. Пример: Для выжимания масла из семян на маслобойных заводах. Для прессования фанеры, картона, сана. На металлургических заводах гидравлические прессы используют при изготовлении стальных валов машин, железнодорожных колёс и многих других изделий. Современные гидравлические прессы могут развивать силу давления в десятки и сотни миллионов ньютонов. Устройство гидравлического пресса: Прессуемое тело А кладут на платформу, соединённую с большим поршнем В. При поднятии этого поршня тело упирается в неподвижную верхнюю платформу и сжимается. М – манометр, при помощи которого измеряют давление жидкости, Р – клапан, автоматически открывающийся, когда давление превышает допустимое значение. Из малого сосуда в большой жидкость перекачивается повторными движениями малого поршня D. Это осуществляется 3так. При подъёме малого поршня в пространство, находящееся под ним, засасывается жидкость. При этом клапан K открывается, а клапан K/ закрывается под действием давления жидкости. При опускании малого поршня, наоборот, закрывается клапан К, а открывается клапан К/ и жидкость переходит в большой сосуд. III .Закрепление нового материала. 1.Какой закон используют в устройстве гидравлических машин? 2.Какой выигрыш в силе даёт гидравлический пресс? 3.Где используются гидравлические машины? Домашнее задание: §45, стр126 упр21№2. 4
