Инсруктивная карта к уроку 10-63

Инсруктивная карта к уроку 10-63

Наблюдаем за экспериментом и объясним увиденное, отвечаем на вопросы

Какие виды деформации вы наблюдали?

Какие отличия в результатах эксперимента?

Что необходимо знать чтобы предсказать эти результаты?

Тема урока: Механические свойства твердых тел.

Цели урока:

-          -  знать виды деформации, физические величины: механическое напряжение, удлинение, модуль Юнга; закон Гука

-           определять модуль упругости при  деформации

Для изучение нового материала используем сайт https://bilimland.kz/ru . Войдите на сайт bilimland – предмет физика – основы физики – масса и сила – Закон Гука. Модуль Юнга. Открывайте слайд 2 - 8 и находим ответы на вопросы:

-          В чем отличие пластической деформации от упругой?

-          Какие силы возникают при деформации? Как они направлены?

-          Что называют абсолютным удлинение (ΔL)и относительное удлинение (Ɛ)?

-          Что такое механическое напряжение?

-          В каких единицах будет измеряться механическое напряжение?

Ответы записываем в тетради

Задание

Используя определение механического напряжения и закон Гука, получите зависимость механического напряжения от относительного удлинения.

Практическая работа: Определение модуля упругости (модуля Юнга) резинового шнура

Приборы и материалы: штатив с лапкой и муфтой, линейка, кусок резинового шнура, штангенциркуль, набор грузов, маркер, электронные весы.

Теоретическое обоснование

Модуль Юнга может быть найден на основе закона Гука . Графиком функции будет прямая линия, проходящая через начало координат, модуль Юнга является градиентом в уравнении функции.

Для определения модуля Юнга необходимо определить относительное удлинение и механическое напряжение для разных значений нагрузки. Построить график зависимости механического напряжения от относительного удлинения. Определить его градиент.

Основные расчетные формулы:

На основе данных формул можно получить уравнение для исходных данных. Определите уравнение функции зависимости m (∆l)

Выделите в формуле градиент.

Покажите, как из градиента рассчитать модуль Юнга

ХОД РАБОТЫ

Задание 1. Подготовка  установки и определение начальных характеристик лески.

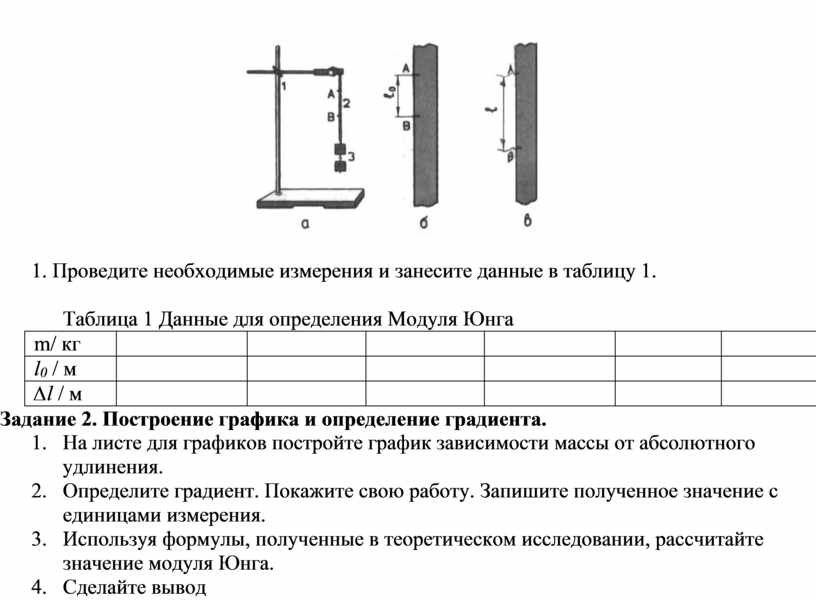

1. Соберите установку как показано на рисунке.

2. Нанести на резиновом шнуре две метки на расстоянии l₀ друг от друга ( не менее 15 см) и измерьте это расстояние l₀=……см = ……… м.
3. Используя штангенциркуль, измерьте диаметр лески или резинового шнура несколько раз в разных местах.

___________________________________________________________________________________

4.  Определите средний диаметр_________________________________________________________.
5. Рассчитайте среднюю площадь поперечного сечения

___________________________________________________________________________________.

Задание 2. Измерение данных для определения Модуля Юнга.

1. Закрепите один конец шнура в лапке штатива, а ко второму подвесьте груз небольшой массы.  Запишите в таблицу значение m для данного опыта.
2. Снова измерьте расстояние между метками на шнуре. Запишите в таблицу значение l для данного опыта.
3. Повторите 3 и 4 шаги для грузов разной массы не менее 6 раз. Проверьте массы грузов с помощью электронных весов.

Каждый раз проверяйте чтобы деформация оставалась упругой!!!

4. Рассчитайте абсолютное удлинение для каждого опыта.

1. Проведите необходимые измерения и занесите данные в таблицу 1.

Таблица 1 Данные для определения Модуля Юнга

Задание 2. Построение графика и определение градиента.

1. На листе для графиков постройте график зависимости массы от абсолютного удлинения.
2. Определите градиент. Покажите свою работу. Запишите полученное значение с единицами измерения.
3. Используя формулы, полученные в теоретическом исследовании, рассчитайте значение модуля Юнга.
4. Сделайте вывод
