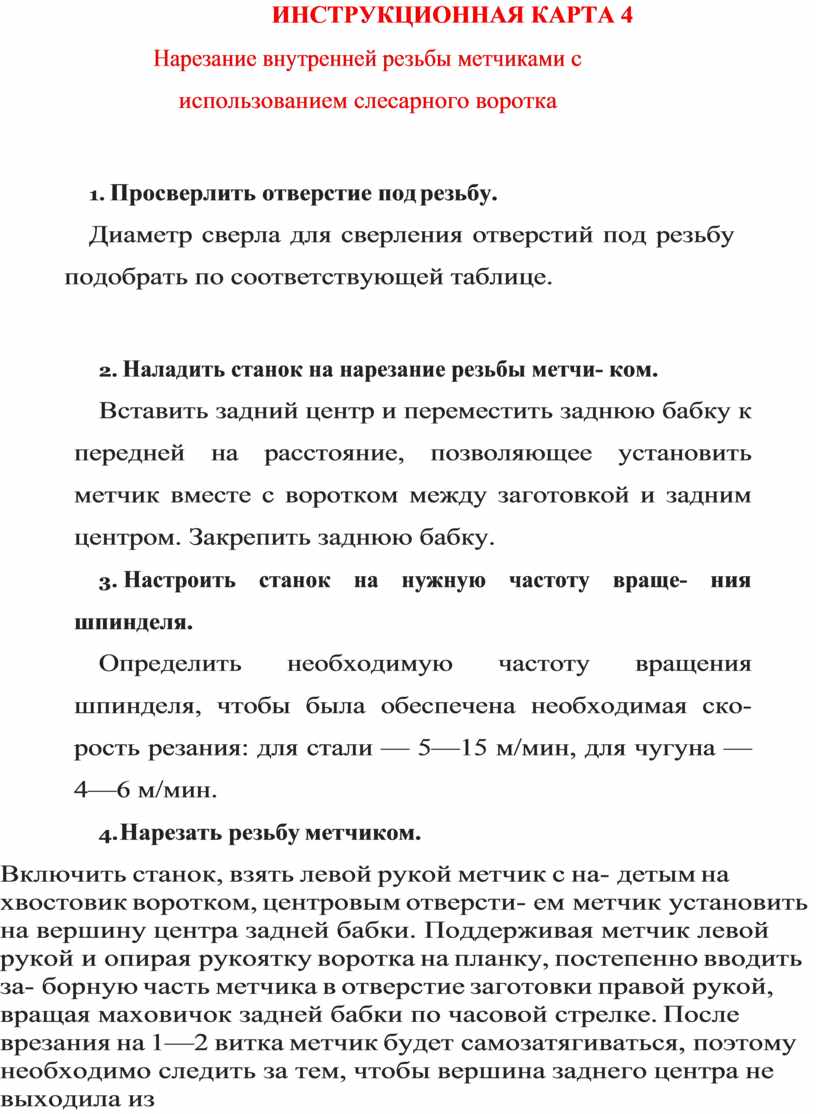

ИНСТРУКЦИОННАЯ КАРТА 4

Нарезание внутренней резьбы метчиками с использованием слесарного воротка

1.  Просверлить отверстие под резьбу.

Диаметр сверла для сверления отверстий под резьбу подобрать по соответствующей таблице.

2.  Наладить станок на нарезание резьбы метчи- ком.

Вставить задний центр и переместить заднюю бабку к передней на расстояние, позволяющее установить метчик вместе с воротком между заготовкой и задним центром. Закрепить заднюю бабку.

3.  Настроить станок на нужную частоту враще- ния шпинделя.

Определить необходимую частоту вращения шпинделя, чтобы была обеспечена необходимая ско- рость резания: для стали — 5—15 м/мин, для чугуна — 4—6 м/мин.

4.Нарезать резьбу метчиком.

Включить станок, взять левой рукой метчик с на- детым на хвостовик воротком, центровым отверсти- ем метчик установить на вершину центра задней бабки. Поддерживая метчик левой рукой и опирая рукоятку воротка на планку, постепенно вводить за- борную часть метчика в отверстие заготовки правой рукой, вращая маховичок задней бабки по часовой стрелке. После врезания на 1—2 витка метчик будет самозатягиваться, поэтому необходимо следить за тем, чтобы вершина заднего центра не выходила из центрового отверстия метчика.

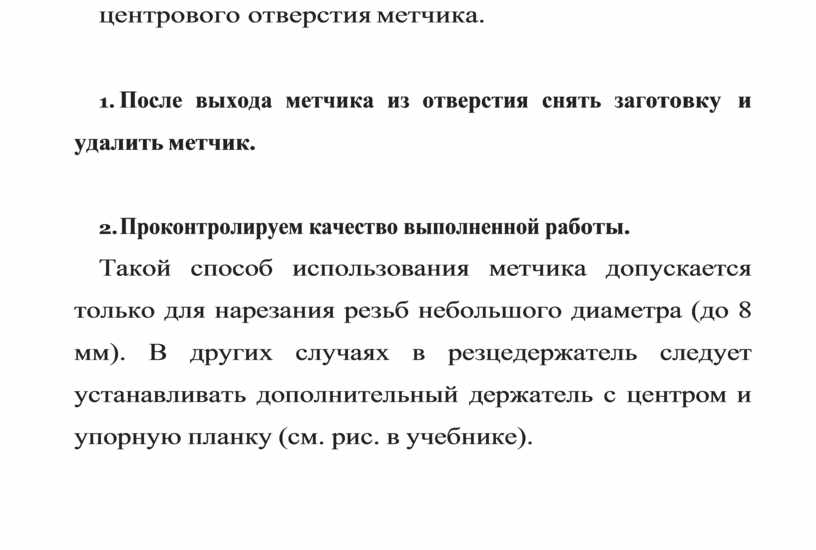

5. После выхода метчика из отверстия снять заготовку и удалить метчик.

6. Проконтролируем качество выполненной работы.

Такой способ использования метчика допускается только для нарезания резьб небольшого диаметра (до 8 мм). В других случаях в резцедержатель следует устанавливать дополнительный держатель с центром и упорную планку (см. рис. в учебнике).
