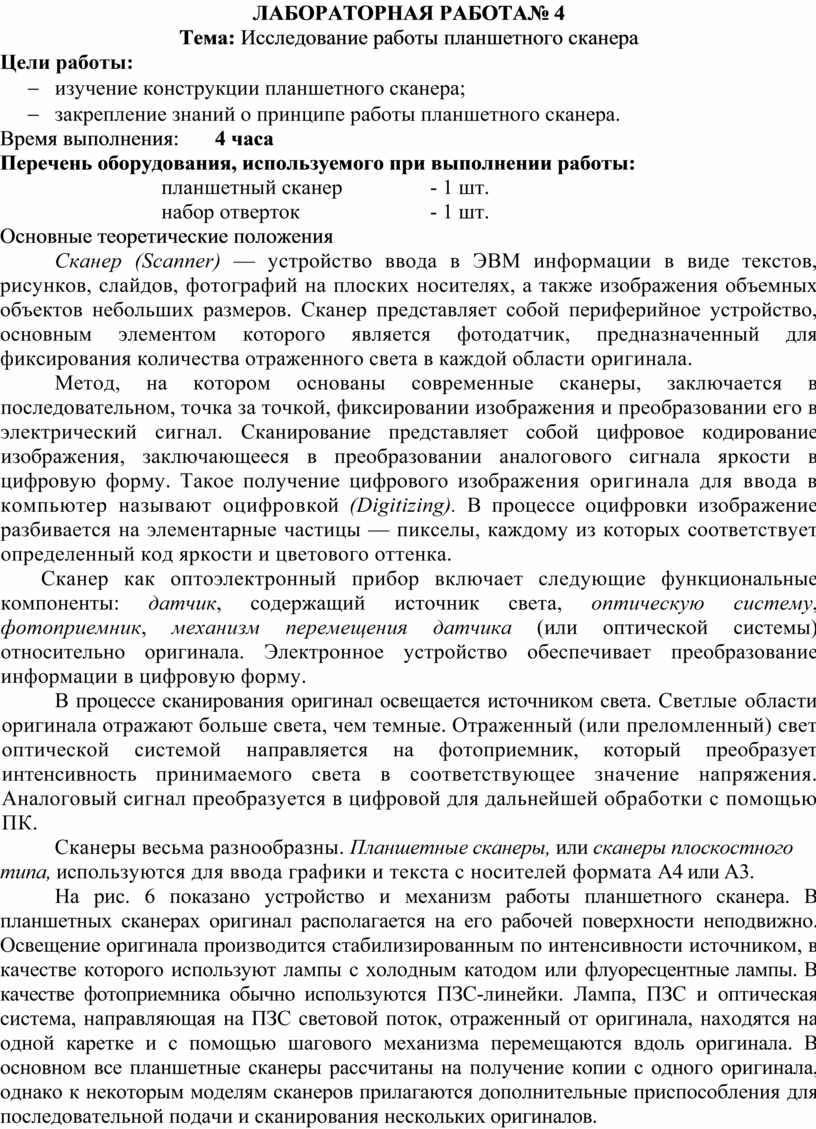

ЛАБОРАТОРНАЯ РАБОТА№ 4

Тема: Исследование работы планшетного сканера

Цели работы:

-       изучение конструкции планшетного сканера;

-       закрепление знаний о принципе работы планшетного сканера.

Время выполнения:   4 часа

Перечень оборудования, используемого при выполнении работы:

планшетный сканер               - 1 шт.

                            набор отверток                      - 1 шт.

Основные теоретические положения

Сканер (Scanner) — устройство ввода в ЭВМ информации в виде текстов, рисунков, слайдов, фотографий на плоских носителях, а также изображения объемных объектов небольших размеров. Сканер представляет собой периферийное устройство, основным элементом которого является фотодатчик, предназначенный для фиксирования количества отраженного света в каждой области оригинала.

Метод, на котором основаны современные сканеры, заключается в последовательном, точка за точкой, фиксировании изображения и преобразовании его в электрический сигнал. Сканирование представляет собой цифровое кодирование изображения, заключающееся в преобразовании аналогового сигнала яркости в цифровую форму. Такое получение цифрового изображения оригинала для ввода в компьютер называют оцифровкой (Digitizing). В процессе оцифровки изображение разбивается на элементарные частицы — пикселы, каждому из которых соответствует определенный код яркости и цветового оттенка.

Сканер как оптоэлектронный прибор включает следующие функциональные компоненты: датчик, содержащий источник света, оптическую систему, фотоприемник, механизм перемещения датчика (или оптической системы) относительно оригинала. Электронное устройство обеспечивает преобразование информации в цифровую форму.

В процессе сканирования оригинал освещается источником света. Светлые области оригинала отражают больше света, чем темные. Отраженный (или преломленный) свет оптической системой направляется на фотоприемник, который преобразует интенсивность принимаемого света в соответствующее значение напряжения. Аналоговый сигнал преобразуется в цифровой для дальнейшей обработки с помощью ПК.

Сканеры весьма разнообразны. Планшетные сканеры, или сканеры плоскостного типа, используются для ввода графики и текста с носителей формата А4 или A3.

На рис. 6 показано устройство и механизм работы планшетного сканера. В планшетных сканерах оригинал располагается на его рабочей поверхности неподвижно. Освещение оригинала производится стабилизированным по интенсивности источником, в качестве которого используют лампы с холодным катодом или флуоресцентные лампы. В качестве фотоприемника обычно исполь­зуются ПЗС-линейки. Лампа, ПЗС и оптическая система, направляющая на ПЗС световой поток, отраженный от оригинала, находятся на одной каретке и с помощью шагового механизма перемещаются вдоль оригинала. В основном все планшетные сканеры рассчитаны на получение копии с одного оригинала, однако к некоторым моделям сканеров прилагаются дополнительные приспособления для последовательной подачи и сканирования не­скольких оригиналов.

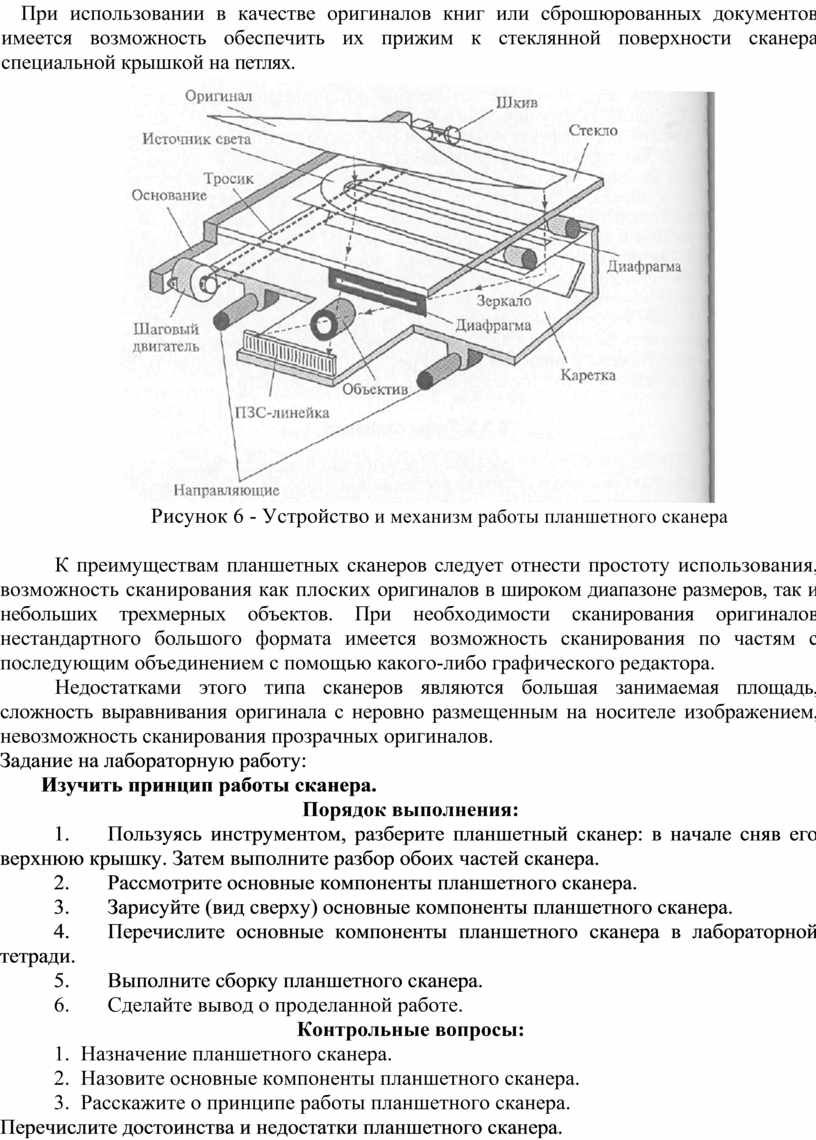

При использовании в качестве оригиналов книг или сброшюрованных документов имеется возможность обеспечить их прижим к стеклянной поверхности сканера специальной крышкой на петлях.

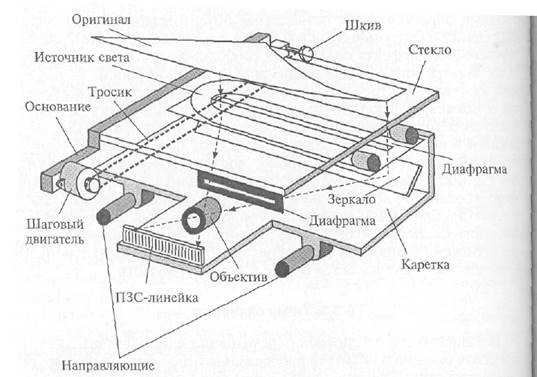

Рисунок 6 - Устройство и механизм работы планшетного сканера

К преимуществам планшетных сканеров следует отнести простоту использования, возможность сканирования как плоских оригиналов в широком диапазоне размеров, так и небольших трехмерных объектов. При необходимости сканирования оригиналов нестандартного большого формата имеется возможность сканирования по частям с последующим объединением с помощью какого-либо графического редактора.

Недостатками этого типа сканеров являются большая занимаемая площадь, сложность выравнивания оригинала с неровно размещенным на носителе изображением, невозможность сканиро­вания прозрачных оригиналов.

Задание на лабораторную работу:

Изучить принцип работы сканера.

Порядок выполнения:

1.                 Пользуясь инструментом, разберите планшетный сканер: в начале сняв его верхнюю крышку. Затем выполните разбор обоих частей сканера.

2.                 Рассмотрите основные компоненты планшетного сканера.

3.                 Зарисуйте (вид сверху) основные компоненты планшетного сканера.

4.                 Перечислите основные компоненты планшетного сканера в лабораторной тетради.

5.                 Выполните сборку планшетного сканера.

6.                 Сделайте вывод о проделанной работе.

Контрольные вопросы:

1.     Назначение планшетного сканера.

2.     Назовите основные компоненты планшетного сканера.

3.     Расскажите о принципе работы планшетного сканера.

4.     Перечислите достоинства и недостатки планшетного сканера.
