Изображение предметов в изометрии

Что такое изометрия и зачем она нужна

Изометрия — этот способ изображать предметы без перспективных искажений. В отличие от классической реальной перспективы, где удаленные от зрителя предметы кажутся меньше, в изометрии предметы на разном расстоянии остаются одинакового размера.

Существует несколько видов изометрии: прямоугольная, косоугольная фронтальная, косоугольная горизонтальная. Они различаются положением осей X и Y и углами между ними. От этих параметров зависит изображение предмета. Это хорошо видно на примере с кубиком:

Прямоугольная (а), косоугольная фронтальная (б) и косоугольная горизонтальная (в) изометрические проекции

Несколько типичных ошибок художников, начинающих работать с изометрией:

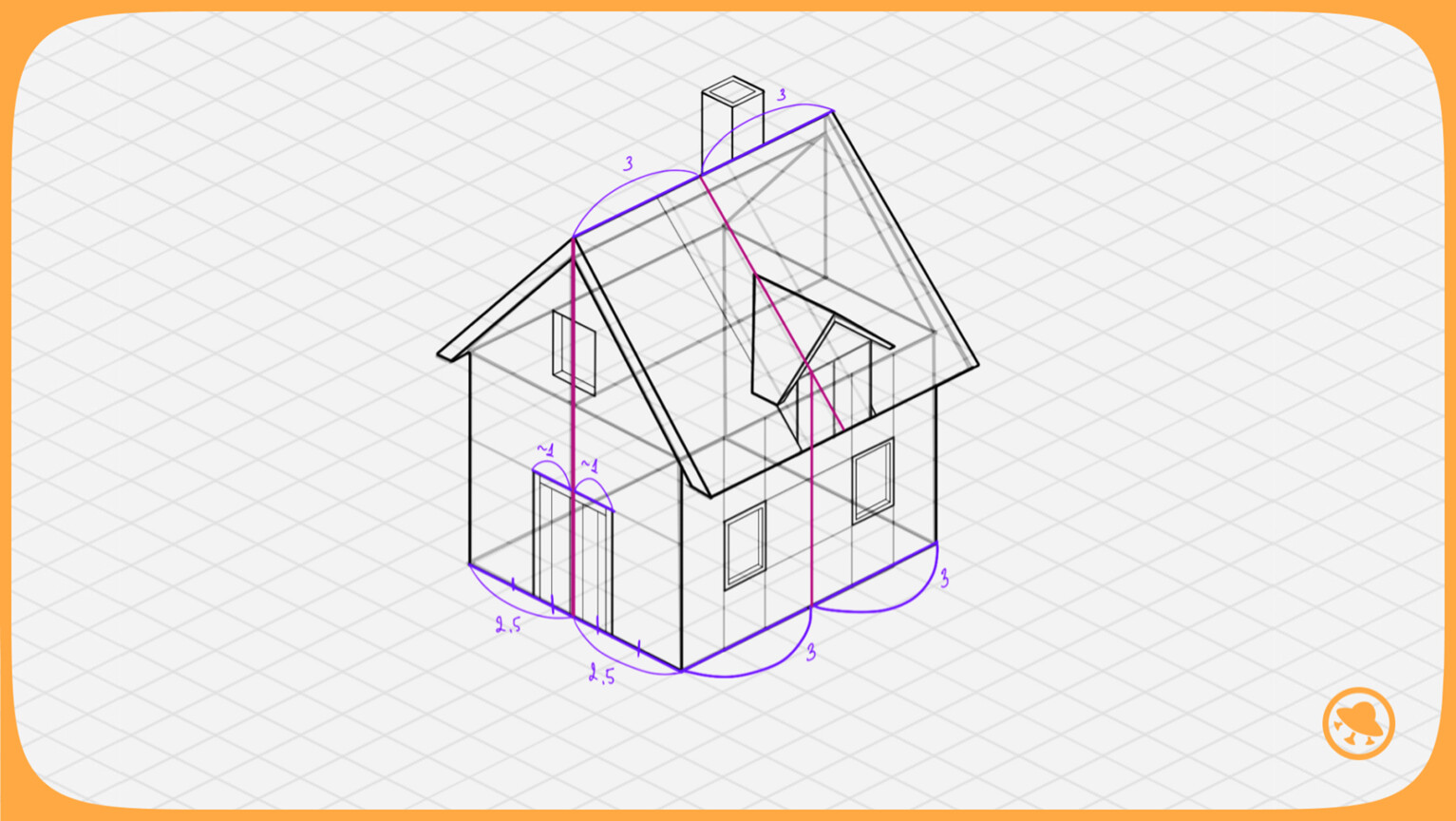

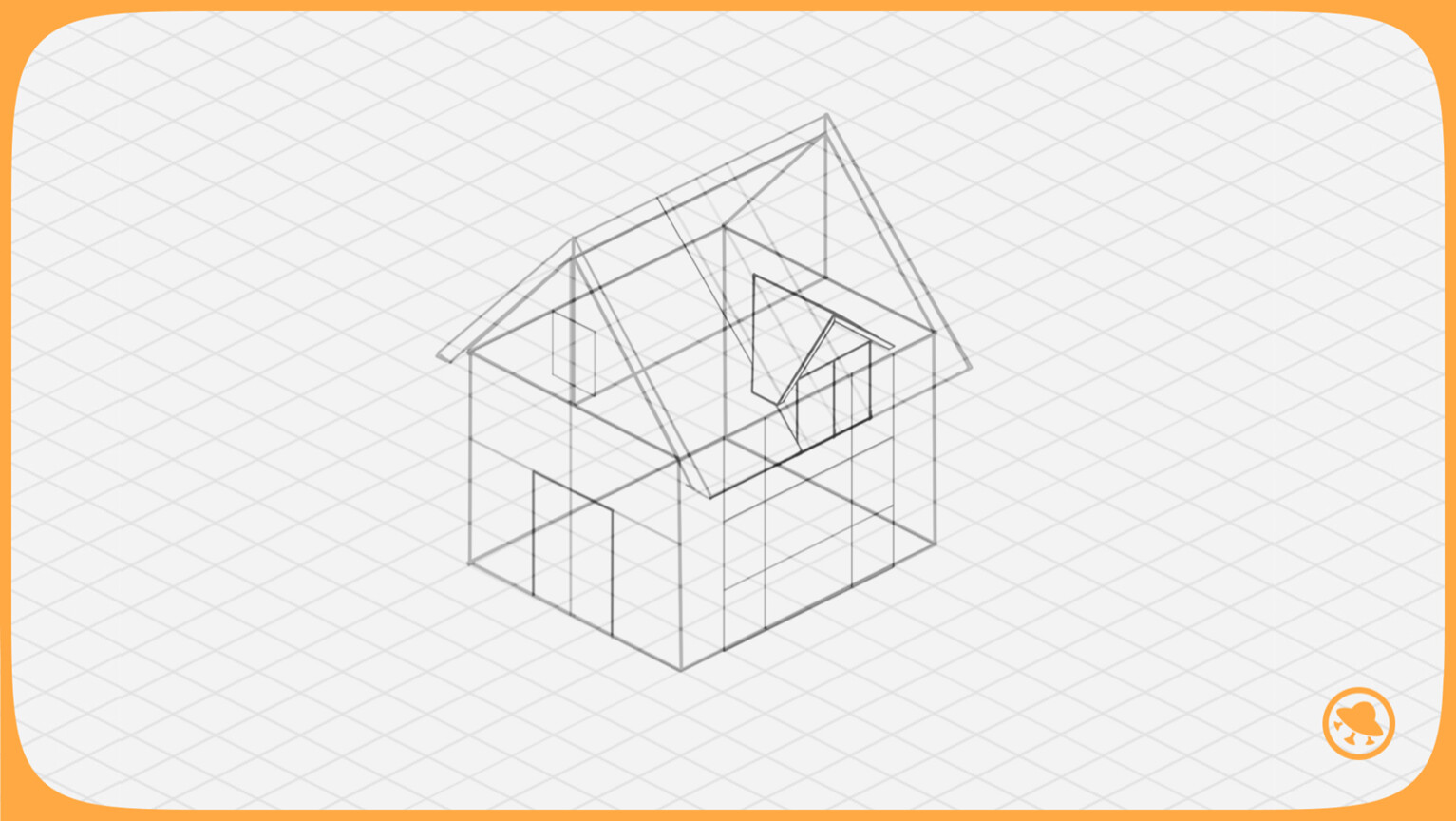

Отсутствие внутреннего построения. Это происходит, когда художник берется за детали, прежде чем построить объекты примитивами. В мелочах легко запутаться и можно выбиться из изометрической сетки. Помните: сначала строим простые формы, проверяем их на соответствие сетке, а потом переходим к подробной проработке.

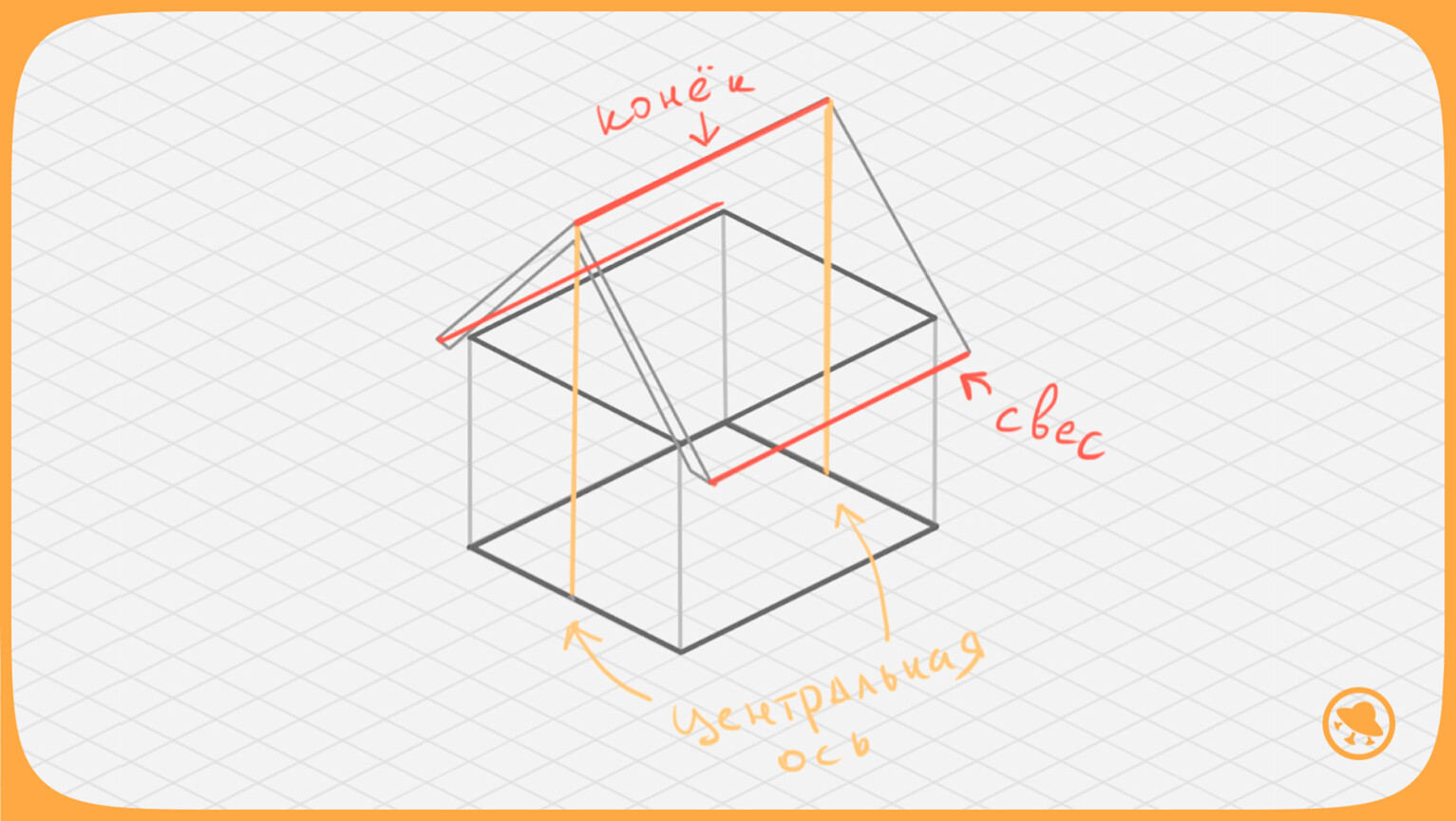

Неправильное построение кривых форм. Кривые в изометрии строить несколько сложнее, чем прямые линии. Внимательно следите за правильным построением эллипсов на сетке, за расположением относительно центральной оси.
Несоответствие объектов одной изометрической сетке. Все нарисованные объекты должны быть ориентированы одинаково. Нельзя в проекте для одних спрайтов применять одну сетку, а для других — другую.
Разный уровень детализации. Следите, чтобы количество деталей у всех объектов было примерно одинаковым.
Разница масштабов. Когда художник перестает соотносить объекты рисунка между собой, может получиться, что персонаж станет крупнее домика и не сможет с ним взаимодействовать (пройти в дверь, заглянуть в окно и т.п.) Важно сравнивать размеры персонажей с окружением.
