Карта технологического процесса сварки изделия

№

п.п

Операция

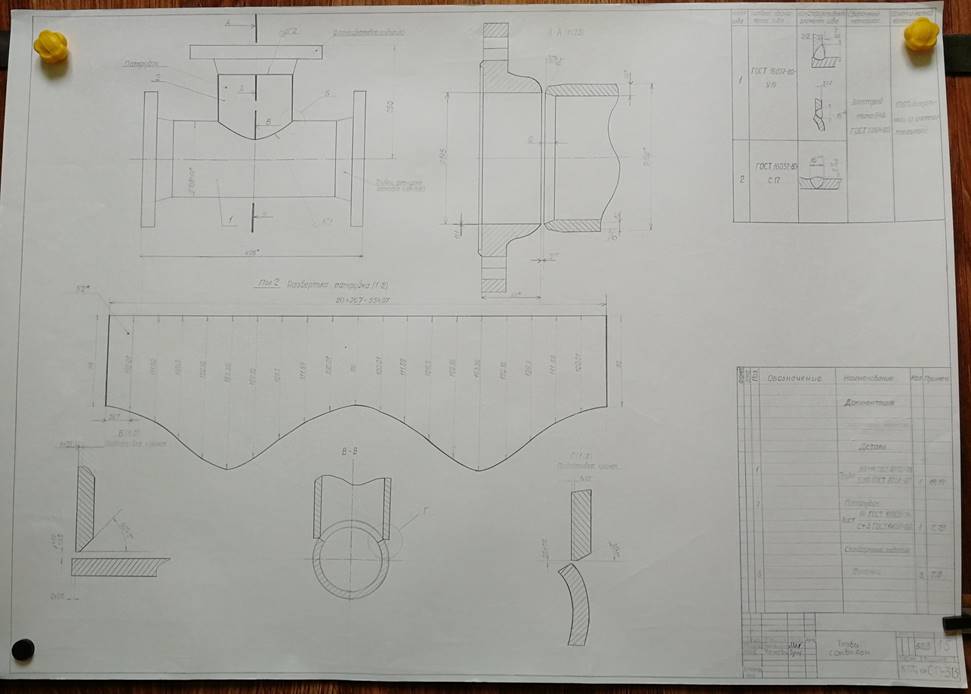

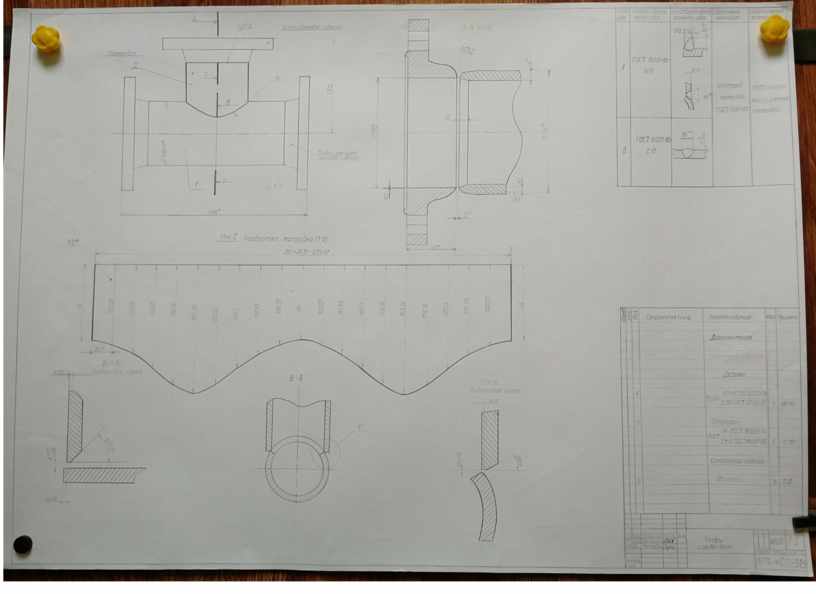

Эскиз

Оборудование и материалы

Режимы и технологические требования, контроль качества

1

Очистка:

1. от ржавчины;

2. от жировых пятен.

Рис.1

1. Металлическая щетка, обтир

2. Технологический раствор

2

Разметка:

Труба 168x14мм

 Рулетка и мел, шаблон

Оставить припуск на дальнейшую обработку под кислородную резку 3-4мм;

Труба (поз.1) отверстие по шаблону;

Труба (поз.2)-по развертке.

3

Резка

кислородная

Резак Р3П,

баллон с кислородом,

баллон с пропаном,

редуктор БКО-25, БПО-5.

Рукава I и III классов по 30 м.

5

Обработка кромок

Шлифовальная машина

6

Гибка

Механическая

 Трехвалковая машина

Патрубок завальцевать под диаметр 168мм

7

Сборка и сварка

1.Сборка патрубка (поз.2)

2. Патрубок (поз.2) к трубе (поз.1)

3. Фланцы (поз.3) к трубе (поз.1 и 2)

Трансформатор ТД-500

Электроды типа Э46,марки МР-3;

Магнитные упоры

d=4мм, ток переменный

I=160А – для нижнего

I=144А – для вертикального

I=128А – для горизонтального

Зубило,

металлическая щетка

Удаление шлака и очистка швов от остатков шлака

Линейка, рулетка,

лупа

Визуальный контроль после выполнения каждого шва

8

Обработка кромок

Шлифовальная машина

Для придания эстетичного вида

9

Контроль качества

Рулетка, лупа

ВИК – 100%

УЗД – 100%
