Классификация АСУТП

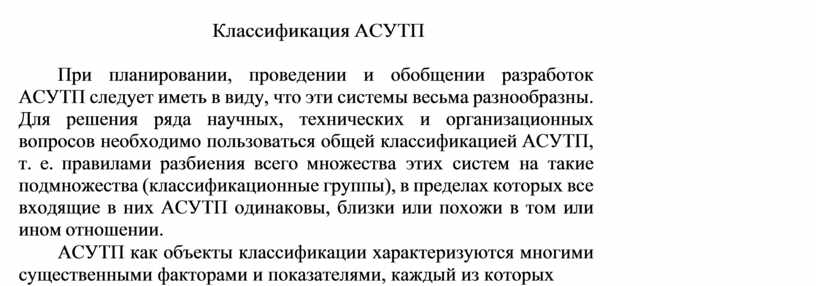

При планировании, проведении и обобщении разработок АСУТП следует иметь в виду, что эти системы весьма разнообразны. Для решения ряда научных, технических и организационных вопросов необходимо пользоваться общей классификацией АСУТП, т. е. правилами разбиения всего множества этих систем на такие подмножества (классификационные группы), в пределах которых все входящие в них АСУТП одинаковы, близки или похожи в том или ином отношении.

АСУТП как объекты классификации характеризуются многими существенными факторами и показателями, каждый из которых

может выступать в роли классификационного признака. Поэтому общая классификация АСУТП состоит из ряда частных классификаций, проводимых по одному из таких признаков.

В зависимости от поставленных целей необходимо пользоваться различными классификационными признаками или их разными сочетаниями. Приводимая ниже классификация АСУТП может использоваться в основном с целями:

·       выбора систем-аналогов на ранних этапах разработки АСУТП;

·       оценки       необходимых       ресурсов       при       укрупненном планировании работ по созданию АСУТП;

·       определения качества (научно-технического уровня) АСУТП;

·    определения капиталоемкости АСУТП в условных единицах. К основным классификационным признакам АСУТП относятся:

·       уровень,     занимаемый     ТОУ     и    АСУТП     в     структуре предприятия;

·       характер     протекания      технологического     процесса     во времени;

·       показатель условной информационной мощности;

·       уровень функциональной надежности АСУТП;

·       тип функционирования АСУТП.

Классификации по каждому из указанных признаков (а также по любым их сочетаниям) могут рассматриваться и использоваться как независимые: конкретному индексу одного (или нескольких) признака могут соответствовать любые индексы других признаков.

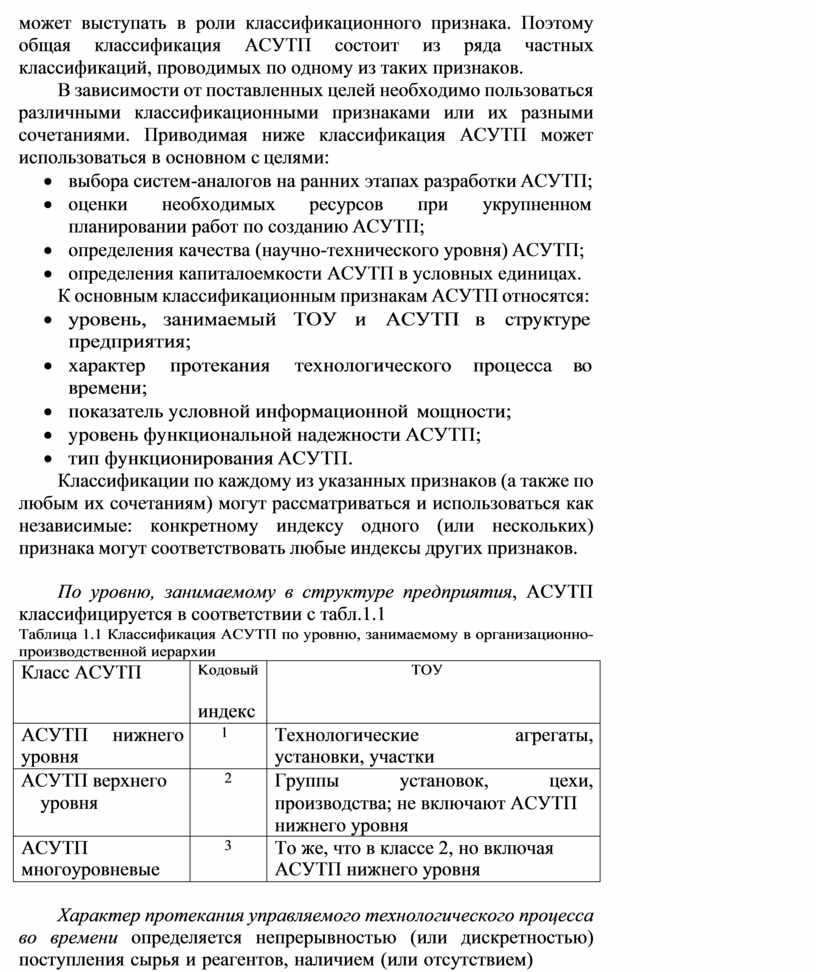

По уровню, занимаемому в структуре предприятия, АСУТП классифицируется в соответствии с табл.1.1

Таблица 1.1 Классификация АСУТП по уровню, занимаемому в организационно- производственной иерархии

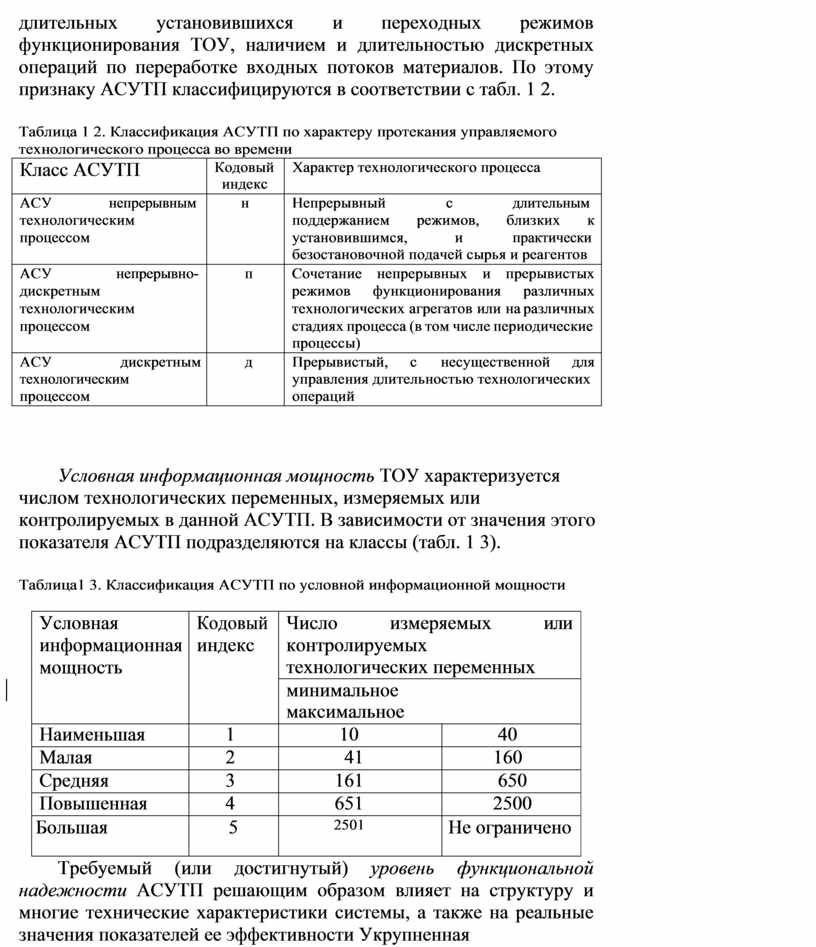

Характер протекания управляемого технологического процесса во времени определяется непрерывностью (или дискретностью) поступления сырья и реагентов, наличием (или отсутствием)

длительных установившихся и переходных режимов функционирования ТОУ, наличием и длительностью дискретных операций по переработке входных потоков материалов. По этому признаку АСУТП классифицируются в соответствии с табл. 1 2.

Таблица 1 2. Классификация АСУТП по характеру протекания управляемого технологического процесса во времени

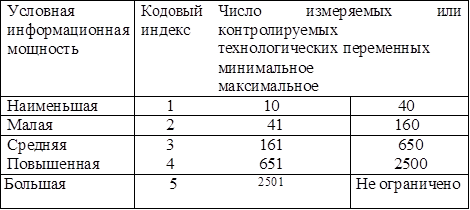

Условная информационная мощность ТОУ характеризуется числом технологических переменных, измеряемых или контролируемых в данной АСУТП. В зависимости от значения этого показателя АСУТП подразделяются на классы (табл. 1 3).

Таблица1 3. Классификация АСУТП по условной информационной мощности

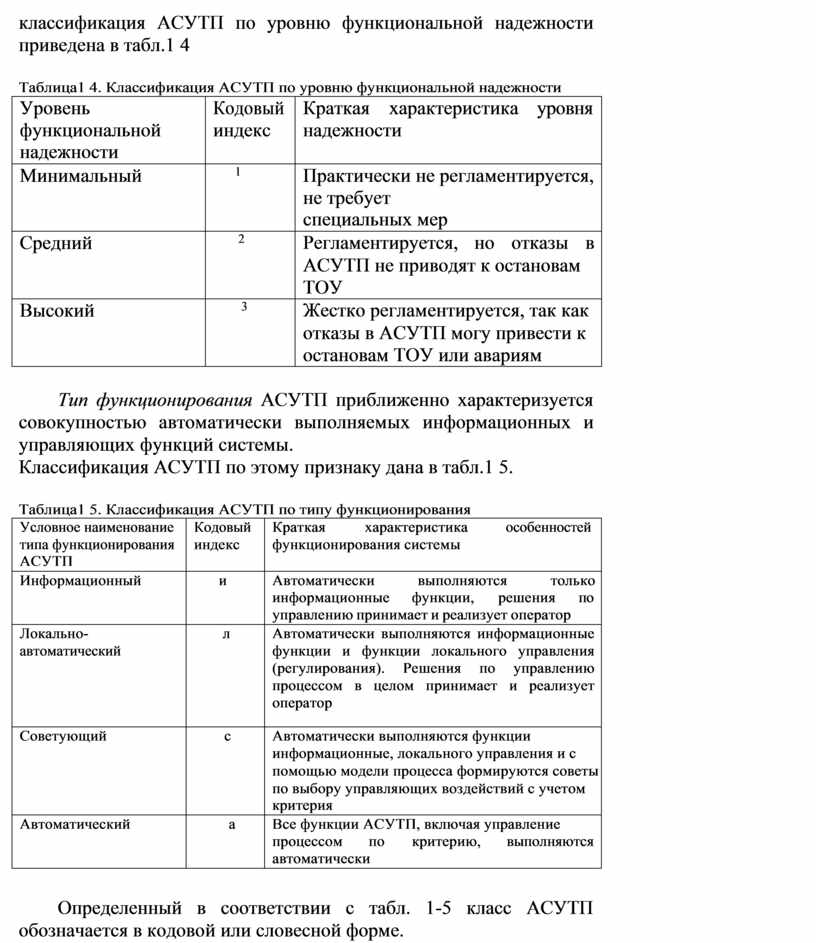

Требуемый (или достигнутый) уровень функциональной надежности АСУТП решающим образом влияет на структуру и многие технические характеристики системы, а также на реальные значения показателей ее эффективности Укрупненная

классификация АСУТП по уровню функциональной надежности приведена в табл.1 4

Таблица1 4. Классификация АСУТП по уровню функциональной надежности

Тип функционирования АСУТП приближенно характеризуется совокупностью автоматически выполняемых информационных и управляющих функций системы.

Классификация АСУТП по этому признаку дана в табл.1 5.

Таблица1 5. Классификация АСУТП по типу функционирования

Определенный в соответствии с табл. 1-5 класс АСУТП обозначается в кодовой или словесной форме.

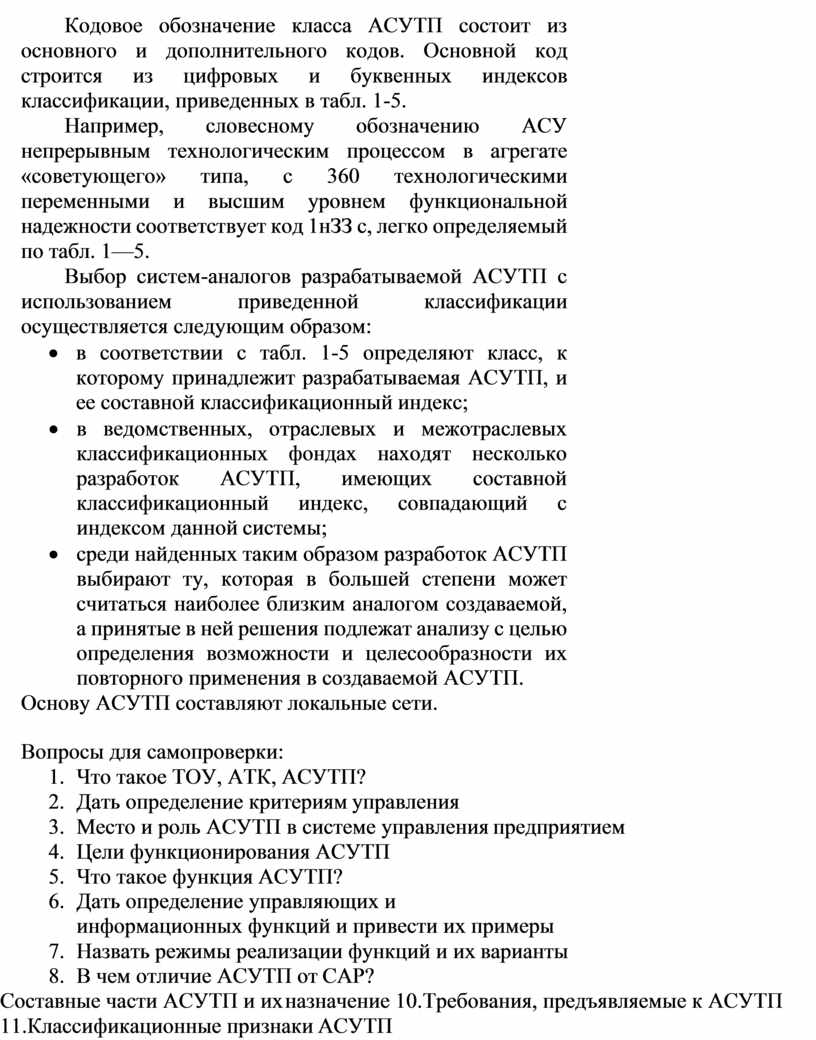

Кодовое обозначение класса АСУТП состоит из основного и дополнительного кодов. Основной код строится из цифровых и буквенных индексов классификации, приведенных в табл. 1-5.

Например, словесному обозначению АСУ непрерывным технологическим процессом в агрегате «советующего» типа, с 360 технологическими переменными и высшим уровнем функциональной надежности соответствует код 1нЗЗ с, легко определяемый по табл. 1—5.

Выбор систем-аналогов разрабатываемой АСУТП с использованием приведенной классификации осуществляется следующим образом:

·       в соответствии с табл. 1-5 определяют класс, к которому принадлежит разрабатываемая АСУТП, и ее составной классификационный индекс;

·       в ведомственных, отраслевых и межотраслевых классификационных фондах находят несколько разработок АСУТП, имеющих составной классификационный индекс, совпадающий с индексом данной системы;

·       среди найденных таким образом разработок АСУТП выбирают ту, которая в большей степени может считаться наиболее близким аналогом создаваемой, а принятые в ней решения подлежат анализу с целью определения возможности и целесообразности их повторного применения в создаваемой АСУТП.

Основу АСУТП составляют локальные сети.

Вопросы для самопроверки:

1.     Что такое ТОУ, АТК, АСУТП?

2.     Дать определение критериям управления

3.     Место и роль АСУТП в системе управления предприятием

4.     Цели функционирования АСУТП

5.     Что такое функция АСУТП?

6.     Дать определение управляющих и информационных функций и привести их примеры

7.     Назвать режимы реализации функций и их варианты

8.     В чем отличие АСУТП от САР?

Составные части АСУТП и их назначение 10.Требования, предъявляемые к АСУТП 11.Классификационные признаки АСУТП
