Конспект занятия кружка "Автоматы"

АВТОМАТЫ

В ходе Второй мировой войны проблему повышения плотности огня в ближнем бою приходилось решать с помощью пистолетов пулеметов. Но война выявила необходимость оружия, которое бы позволило надежно поражать цели и на средних дальностях. Для этого не подходили ни маломощный пистолетный, ни излишне мощный винтовочный патрон. Проблема решилась созданием патрона промежуточной мощности. На его основе было создано автоматическое ручное оружие со сменным магазином и переменным режимом огня, со временем ставшее основным. В СССР и ряде других стран это оружие стали называть «автоматом», на Западе (вслед за немцами, первыми принявшими такое оружие еще в 1943 г.) - «штурмовой винтовкой». Первые их образцы имели калибр 7,5-7,62 мм. Первоначально различие между автоматом и штурмовой винтовкой было не только в названиях. Если советский автомат АК был создан под промежуточный патрон (впоследствии названный «автоматным»), позволивший сделать оружие достаточно компактным и маневренным для ближнего боя, то в НАТО приняли патрон винтовочной мощности и сравнительно длинноствольные штурмовые винтовки под него. Наиболее распространенными среди них стали бельгийская ФН ФАЛ (FN FAL) и германская Г 3 (G 3).

Автоматы и штурмовые винтовки заняли место в центре своеобразного «треугольника» (между винтовкой, пистолетом пулеметом и ручным пулеметом). При массе 3,5-4,5 кг они имеют сравни тельно небольшую длину 800-1100 мм, боевую скорострельность очередями до 100-150 выстрелов в минуту, удобны для действий в различных условиях, надежны.

В 1960 годы произошло важное изменение - уменьшение калибра оружия. В США приняли на вооружение штурмовую винтовку М16 (М16А1) калибра 5,56 мм, а вскоре малокалиберные винтовки появились и в других странах - израильская «Галил» (Galil), бельгийская ФНЦ (FNC), австрийская Стг 77 (Stg 77), французская ФA MAС (FA MAS). В этом не было ничего неожиданного - В.Г. Федоров намного раньше вывел закономерность уменьшения калибров при переходе на качественно новое оружие с новыми требованиями по баллистике. Автоматный патрон калибра 5,56 мм при некотором уменьшении прицельной дальности позволил увеличить эффективность стрельбы на дальностях до 300-400 м, поскольку более высокоскоростная пуля давала на этих дальностях более пологую (настильную) траекторию, а благодаря облегчению патрона и уменьшению отдачи возросли маневренность оружия и носимый боекомплект. В 1974г. новая система стрелкового вооружения калибра 5,45 мм поступила на вооружение и в СССР, основой ее стал автомат АК 74. Низкоимпульсные малокалиберные патроны уравняли автоматы и штурмовые винтовки в возможностях.

Поскольку из автомата приходится вести огонь по различным целям, в его боекомплект входят патроны как с обыкновенной пулей со стальным сердечником, так и трассирующие и другие специальные пули. Пуля должна обладать хорошим останавливающим и пробивным действием. Останавливающее действие пули зависит от количества энергии, передаваемой цели при попадании, и характера поражения. Сочетание останавливающего действия пули с пробивным становится особенно важно в настоящее время в связи с широким использованием средств индивидуальной бронезащиты (бронежилеты, каски, щитки). Пули современных автоматов пробивают стальные каски на дальностях до 800 м, бронежилеты 2-3 класса защиты - до 400--500 м.

Для стрельбы ночью используют ночные прицелы, все шире в индивидуальном оружии применяют оптические и коллиматорные прицелы. Для рукопашного боя служит отъемный штык нож. Для воздушно десантных войск, действий на машинах и т.п. ряд образцов снабжается складными или выдвижными прикладами. В развитии автоматов и штурмовых винтовок в последние 10-15 лет видно стремление к тому, чтобы боец мог как можно быстрее произвести первый выстрел или перенести огонь на другую цель, с максимальной вероятностью поразить точечную цель первым выстрелом или первой короткой очередью, максимально долго и удобно носить оружие. Это достигается совершенствованием самого оружия (точности и кучности стрельбы, улучшения баланса и эргономики, более удобным расположением переводчика предохранителя) и прицельных приспособлений, уменьшением его размеров и массы без ущерба для меткости и мощности. В ряде образцов два стандартных режима огня - непрерывный и одиночный - дополнены режимом фиксированной очереди по два три выстрела для повышения вероятности попадания без перерасхода патронов.

Универсальность автоматов и штурмовых винтовок сделала их наиболее массовым, «тиражным» оружием, используемым во всех родах войск. Таковыми они останутся, по видимому, еще долго. Современный комплекс индивидуального оружия часто является автоматно гранатометным, то есть сочетанием «стрелкового» ствола, «артиллерии» в виде подствольного гранатомета с осколочным выстрелом и электронно оптической системы в виде ночного или комбинированного прицела.

Уменьшение калибра и снижение отдачи патрона потянули за собой и другие изменения. В частности, появилась возможность замены пистолетов пулеметов на оружие, унифицированное с автоматом или штурмовой винтовкой - появляются малокалиберные карабины и укороченные автоматы вроде советского АКС 74У. Такие автоматы удобны для действий в ограниченном пространстве, а также для солдат небоевых подразделений.

АВТОМАТ КАЛАШНИКОВА МОДЕРНИЗИРОВАННЫЙ АКМ

Еще в марте 1953 г. — т. е. вскоре после начала массовых поставок в войска 7,62-мм автоматов АК и АКС — Управление стрелкового вооружения ГАУ разработало тактико-технические требования на унифицированные образцы автоматического оружия — новый автомат и ручной пулемет. При этом предполагалось сделать базовый автомат легче и улучшить кучность его стрельбы. В 1956 г. прошли испытания «легких» 7,62-мм автоматов и ручных пулеметов М. Т. Калашникова, Г. А. Коробова, С. Г. Симонова, В. В. Дегтярева и Г. С. Гаранина. В итоге постановлением Совета Министров СССР от 8 апреля 1959 г. на вооружение был принят «7,62-мм модернизированный автомат Калашникова (АКМ)» (индекс 6П1).

Если в АК использовалась и штампованная ствольная коробка со стальным вкладышем, и фрезерованная коробка, то в АКМ окончательно утвердилась ствольная коробка, изготовленная из штампованных деталей с использованием сварки и клепки. Это не только уменьшило массу, но позволило на 80% уменьшить расход металла при изготовлении. Прочность легкой крышки ствольной коробки увеличили поперечными ребрами жесткости.

Ранее применявшиеся деревянные детали из березовых заготовок были заменены: приклад стали выполнять из фанерной плиты, ствольную накладку — из клееного шпона, пистолетную рукоятку стали делать из пластмассы. Уже в середине 1960-х годов в войска стали поступать АКМ с пластмассовыми прикладом (стеклопластик), цевьем и ствольной накладкой. Из пластмассы теперь изготавливали и корпус магазина.

Вместо клинкового штыка был введен универсальный штык-нож (индекс 6ХЗ)5 снабженный ножнами с резиновой накладкой. Его клинок имел пилку на обухе и отверстие для соединения с ножнами (это превращало штык-нож в ножницы), рукоятка — пластмассовые накладки. Штык-нож крепится к автомату на пазы, фиксируется упором, кольцом и защелкой.

АКМ заменяли в войсках как автоматы АК, так и самозарядные карабины СКС.

Тактико технические характеристики автоматов: АКМ / АКМС

Калибр: 7,62 / 7,62
Патрон: 7,62x39 (обр.1943 г.) / 7,62x39 (обр.1943 г.)
Масса оружия без патронов, кг: 3,1 / 3,3
Длина без штыка, мм: 880 / 880
Длина со сложенным прикладом, мм: — / 640
Длина ствола, мм: 415 / 415
Начальная скорость пули, м/с: 715 / 715
Темп стрельбы, выстр./мин: 660 / 660
Боевая скорострельность выстр./мин: 40/100 / 40/100
Прицельная дальность, м: 1000 / 1000
Емкость магазина, патронов: 30 / 30

5,45-ММ АВТОМАТ КАЛАШНИКОВА АК 74

Исследования, проведенные советскими специалистами в 1955-1965 гг позволили сделать вывод, что наиболее эффективным средством улучшения кучности стрельбы является уменьшение импульса отдачи при выстреле. В 1964 г. был подготовлен проект тактико-технических требований на легкий малокалиберный автомат. Существенному ускорению этих работ способствовали сведения о появлении в вооруженных силах США штурмовой винтовки под 5.56-мм патрон. Выдающейся русский оружейник В. Т. Федоров еще в 1930-е годы вывел закономерность уменьшения калибра при переходе к новому типу индивидуального оружия. Опыт США вызвал развертывание работ над оружием под малокалиберный малоимпульсный патрон и в других странах, включая СССР.

В 1966 г. Главное ракетно-артиллерийское управление выдало тактико-техническое заданна на разработку нового автомата калибра 5,60 мм. Так обозначался калибр малоимпульсного патрона по дну нарезов, но при принятом в нашей стране измерении калибра по полям нарезов получается 5,45 мм. Автоматный 5,45-мм патрон был разработан в ЦНИИ Точного машиностроения под руководством В. М. Сабельникова группой в составе Л. И. Булавской, Б. В. Семина, M. E. Федорова, П. Ф. Сазонова и др. Уменьшение калибра с 7,62 до 5,45 мм давало и уменьшение массы патрона более чем в 1,5 раза. Значительно увеличивалась начальная скорость пули, траектория полета стала более настильной, дальность прямого выстрела увеличивалась примерно на 100 м уменьшались время полета пули к цели и ее снос боковым ветром, импульс отдачи — все это способствовало улучшению меткости, особенно при стрельбе очередями. То есть речь шла не просто об улучшении кучности стрельбы, а об общем повышении боевой эффективности комплекса «патрон-оружие». Конструкция удлиненной пули позволила обеспечить сочетание устойчивости на траектории с убойным действием не хуже, чем у пули патрона обр. 1943 г.

Тактико технические характеристики автоматов: АК 74 / АКС 74

Калибр: 5,45 / 5,45
Патрон: 5,45x39 (обр.1974 г.) / 5,45x39 (обр.1974 г.)
Масса оружия без патронов, кг: 3,07 / 2,97
Длина без штыка, мм: 940 / 940
Длина со сложенным прикладом, мм: — / 700
Длина ствола,мм: 415 / 415
Начальная скорость пули, м/с: 900 / 900
Темп стрельбы, выстр./мин: 600 / 600
Боевая скорострельность выстр./мин: 40/100 / 40/100
Прицельная дальность, м: 1000 / 1000
Емкость магазина, патронов: 30 / 30

АВТОМАТ КАЛАШНИКОВА УКОРОЧЕННЫЙ АКС-74У

С начала 1970-х годов, после выбора малоимпульсного промежуточного (автоматного) патрона малого калибра приступили к созданию нового типа индивидуального оружия — укороченных автоматов. Дело в том. что особенности внутренней баллистики нового патрона позволяли пуле набрать достаточную начальную скорость даже при значительно укороченном стволе, в то же время уменьшившийся импульс отдачи давал надежду на получение легко управляемого малогабаритного оружия ближнего боя, удобного для действий в условиях ограниченного объема. Министерство оборонной промышленности и ГРАУ в 1973 г. открыли соответствующую конкурсную разработку по теме «Модерн». В разработке нового автомата принимал участие ряд конструкторов, включая М. Т. Калашникова, С. Г. Симонова» И. Я. Стечкина, Е. Ф. Драгунова. Автомат компоновался таким образом, чтобы в положении «на грудь» со сложенным прикладом он не выходил за габарит бойца в полной выкладке.

На Ижевском машиностроительном заводе работа над таким автоматом велась в конструкторским бюро, возглавлявшемся М.Т.Калашниковым, группой конструкторов под руководством С. Н. Фурмана. Была определена длина ствола, при которой начальная скорость 5,45-мм пули равнялась скорости 7.62 мм пули при выстреле из автомата АКМ. КБ Калашникова подготовило образец укороченного автомата, созданный на базе узлов и деталей уже производившегося АКС 74, что значительно упрощало организацию производство, освоение и обслуживание нового типа оружия. Разумеется, при создании укороченного автомата ряд деталей потребовал видоизменения. К концу 1976 г. автомат был готов для предъявления на войсковые испытания. Они проходили в Кировобаде на базе мотострелковой и воздушно-десантной дивизий. В 1979 г. укороченный автомат приняли на вооружение под обозначением «автомат Калашникова со складывающимся прикладом укороченный обр. 1974 г.» АКС 74У (ГРАУ присвоило ему индекс 6П26).

Тактико технические характеристики автомата АКС-74У

Калибр: 5,45 мм
Патрон: 5,45x39 (обр. 1974 г.)
Масса оружия без патронов: 2,485 кг Длина оружия:
с откинутым прикладом: 730 мм
со сложенным прикладом: 490 мм
Длина ствола: 206,5 мм
Начальная скорость пули: 735 м/с
Темп стрельбы: 700 выстр./мин
Боевая скорострельность: 40 -100 выстр./мин
Прицельная дальность: до 500 м
Емкость магазина: 30 патронов

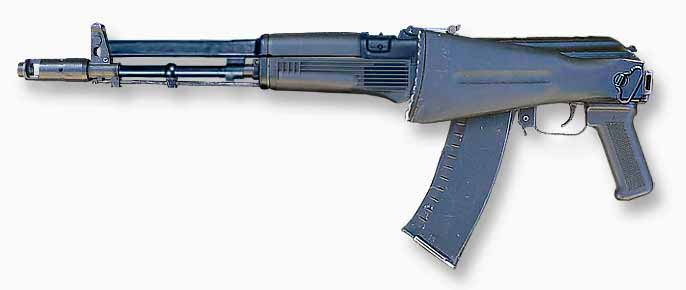

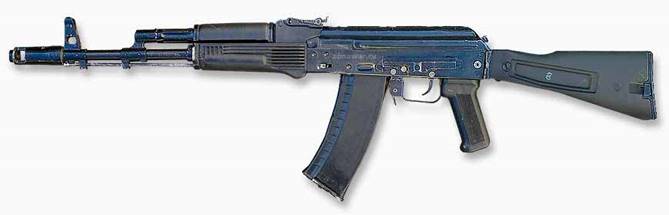

АВТОМАТ КАЛАШНИКОВА МОДЕРНИЗИРОВАННЫЙ АК-74М

С середины 1980-х годов конструкторы Ижевского машиностроительного завода вели работу над универсальным модифицированным автоматом Калашникова. И в 1993 г. на вооружение поступил 5,45-мм автомат АК 74М (индекс 6П34). Он имеет ряд отличий от базового АК 74. Совершенствование технологии хромирования повысило ресурс ствола На всех автоматах АК 74 М имеется универсальная боковая планка под крепление типа «ласточкин хвост», рассчитанная для установки ночных, дневных оптических или коллиматорнык прицелов. Установлена усиленная крышка ствольной коробки без ребер жесткости. Упор направляющего стержня возвратной пружины выполнен так, чтобы удерживать крышку ствольной коробки от срыва при стрельбе из подствольного гранатомета. Складывающийся влево пластмассовый приклад повторяет по форме постоянный. Пластмассовые детали автомата выполнены из полиамида черного цвета. В конструкции АК 74М воплотилась идея «универсального» автомата, способного заменить сразу несколько моделей — АК 74, АКС 74 и их «ночные» модификации.

АК 74М, как и его предшественники, может использоваться с несколькими моделями бесподстветных ночных прицелов. Этому способствует наличие штатной планки на левой стенке ствольной коробке. Автомат АК 74М с ночным прицелом НСПУ-3 (1ПН51) весит без магазина 5,5 кг, имеет ширину 140 мм.

Для современной практики использования боевого стрелкового вооружения характерно широкое применение на различных типах индивидуального оружия коллиматорных и оптических прицелов, позволяющих сочетать быстроту и точность наводки и значительно повысить эффективность применения оружия в бою. Автомат АК 74М может использоваться с универсальным стрелковым прицелом УСП (1П29) с кратностью увеличения 4х, полем зрения 8° и массой 0,8 кг.

Тактико технические характеристики автомата АК-74М

Калибр: 5,45 мм
Патрон: 5,45x39 (обр.1974 г.)
Масса оружия без патронов: 3,4 кг
Длина оружия:
с откинутым прикладом, без штыка: 942 мм
со сложенным прикладом: 704 мм
Длина ствола: 415 мм
Темп стрельбы: 600 выстр./мин
Боевая скорострельность: 40/100 выстр./мин
Прицельная дальность: 1000 м
Емкость магазина: 30 патронов

АВТОМАТЫ АК 101, АК 102, АК 103, АК 104, АК 105

Продолжающееся использование «Калашниковых» и предпочтение, отдаваемое им пользователями, имеющими возможность выбора, говорят сами за себя. Выявившиеся в ходе конфликтов 1990-х годов недостатки ряда широко распространенных зарубежных штурмовых винтовок внушали надежду на большие экспортные возможности модернизированных «калашей».

В начале 1990-х годов на Ижевском машиностроительном заводе на основе АК 74М начали разработку нескольких модификаций автомата Калашникова под наиболее распространенные в мире автоматные патроны 7.62x39, 5,45x39 и 5,56x45 НАТО. Для упорядочения цифрового обозначения моделей всей серии дали индекс «100». Кроме экспорта автоматы «сотой» серии рассчитаны на поставку отечественным правоохранительным органам.

Первым стал АК 101 (индекс 6П43) под патрон 5.56x45 НАТО. Для уменьшения габаритов при переноске, транспортировке и десантировании приклад складывается влево.

Малогабаритный автомат АК 102 (6П44) отличается укороченным стволом. Но здесь ствол укорочен в меньшей степени, чем у АКС 74У. То есть в «100-й серии» укороченный автомат более унифицирован с «длинноствольным», по сравнению с автоматами АКС 74У и АКС 74, имеющими больше конструктивных различий. Ствол АК 102 укорочен настолько, чтобы не переносить назад газовую камеру и не укорачивать шток поршня. Видимо, поэтому в названии автомата использован термин «малогабаритный» — для отличия от «укороченного». Прицел АК 102 насечен только до 500 м. Возможна установка пламегасителей от АК 74, АК 74М или усиленного от АКС 74У.

Автомат АК 103 (6П45) представляет собой» по сути» модификацию АК 74М под отлично зарекомендовавший себя и популярный патрон 7s62x39 (обр. 1943 г.). заменяющую старый АКМ.

АК 104 (6П46) является аналогом АК 102 под патрон 7,62x39, а АК 105 (6П47) — под патрон 5,45x39. Стоит отметить, что, тридцати пяти летнее оружие под патрон 7,62x39 может иметь не только экспортный интерес.

С другой стороны, в 1999г. «Ижмаш» представил модификации автоматов «сотой» серии, укомплектованных ударно-спусковым механизмом для ведения как одиночного и автоматического, так и огня фиксированными очередями по три выстрела — это автоматы АК 101-2, АК 102-2, АК 103-2, АК 104-2 и АК 105-2.

Тактико технические характеристики автоматов: АК 101 / АК102 / АК103 / АК104 / АК105

Патрон: 5,56х45 НАТО / 5,56х45 НАТО / 7,62х39 / 7,62х39 / 5,45x39
Масса оружия с магазином бе зпатронов, кг: 3,8 / 3,4 / 3,8 / 3,4 / 3,4
Длина оружия без штыка ножа:
  с откинутым прикладом, мм: 943 / 824 / 943 / 824 / 824
  со сложенным прикладом, мм: 700 / 586 / 700 / 586 / 586
Длина ствола, мм: 415 / 314 / 415 / 314 / 314
Начальная скорость пули, м/c: 910 / 850 / 715 / 670 / 840
Темп стрельбы, выстр./мин: 600 / 600 / 600 / 600 / 600
Боевая скорострельность, выстр./мин: 40 -100 / 40 -100 / 40 -100 / 40-100 / 40-100
Прицельная дальность, м: 1000 / 500 / 1000 / 500 / 500
Емкость магазина, патронов: 30 / 30 / 30 / 30 / 30

АВТОМАТЫ АК-107, АК-108 и АК-109 СО СБАЛАНСИРОВАННОЙ АВТОМАТИКОЙ

В рамках «сотой» серии АК ижевские конструкторы реализовали в новых модификациях старый задел опытных образцов. Так, требования повышения меткости автоматической стрельбы вызывали широкий интерес к продолжению работ над «сбалансированной автоматикой» с газовым двигателем. К таковым относится и система разработки Ю. К. Александрова и В. Н. Паранина (ранее на «Ижмаше» Ю. К. Александров и В. М. Калашников разработали несколько автоматов сбалансированной схемы). Эта система представлена в двух вариантах автомата — АК 107 под патрон 5,45x39 и АК 108 под патрон 5,56x45.

Сбалансированная схема имеет целью, используя достоинства автоматики с газовым двигателем и длинным ходом газового поршня, устранить свойственное ей рассеивание попаданий из-за импульсов, порождаемых ударом пороховых газов в газовую камеру и ударами подвижной системы в крайних точках. Пороховые газы отводятся в газовую камеру с двумя цилиндрами и действуют на два раздельных противоположно движущихся поршня. Две массы в крайних точках создают противоположно направленные инерционные моменты, а поскольку их движение синхронизировано, импульс, порождаемый в обычной системе газоотводным узлом, гасится. Под действием возвратного механизма обе массы одновременно возвращаются в исходное положение, так что импульс наката подвижной системы так же в значительной степени гасится. В результате по кучности стрельбы очередями из неустойчивых положений АК 107 превосходит АК 74-М в 1,5-2 раза.

Тактико технические характеристики автоматов: АК 107 / АК108 / АК109

Патрон: 5,45x39 / 5,56х45 НАТО / 7,62х39
Масса оружия с магазином бе зпатронов, кг: 3,8 / 3,8 / 3,8
Длина оружия без штыка ножа:
   с откинутым прикладом, мм: 943 / 943 / 943
   со сложенным прикладом, мм: 700 / 700 / 700
Длина ствола, мм: 415 / 415 / 415
Начальная скорость пули, м/c: 900 / 910 / 750
Темп стрельбы, выстр./мин: 900 / 900 / 900
Боевая скорострельность, выстр./мин: 40-120 / 40-120 / 40-120
Прицельная дальность, м: 1000 / 1000 / 1000
Емкость магазина, патронов: 30 / 30 / 30

АВТОМАТ НИКОНОВА - АН 94 «АБАКАН»

В современных условиях, по мнению военных специалистов характер ближнего огневого боя заметно изменился и важным условием достижения победы является возможность поражения противника короткой и точной очередью. Кроме того, это обеспечивает экономию боеприпасов и позволяет вести бой более длительное время, не отвлекаясь на пополнение боекомплекта.

В 1978г. ГРАУ сформулировало требование повысить эффективность стрельбы из автомата в 1,5-2 раза по сравнению с АК 74. В августе 1981 г. Комиссия по военно-промышленным вопросам при Совете Министров СССР утвердила опытно-конструкторскую работу по теме «Абакан». Повышение эффективности стрельбы должно было достигнуто за счет увеличения кучности при стрельбе из неустойчивых положений (на ходу, стоя, с колена, без упора).

Первоначально 10 конструкторских групп из Тулы, Ижевска, Коврова, Климовска представили 12 проектов. Опытные образцы прошли испытания в конце 1984 г. Их конструкции различались, но в принципе состязались три схемы автоматики:
— «классическая» с газовым двигателем — автоматы ТКБ-0111 Г. А. Коробова, ТКБ-0136 Н. М. Афанасьева (оба — из ЦКИБ СОО), АПТ И. А. Постникова («Ижмаш»);
— со смещенным импульсом отдачи — ТКБ-0146 И. Я. Стечкина (ЦКИБ СОО), АС Г. Н. Никонова («Ижмаш»); — сбалансированная — АЕК-971 Б. А. Гарева, АЕК-978 П. А. Пикинского (оба — из СКБ Ковровского механического завода), АКБ В. М. Калашникова («Ижмаш»). Полигонные испытания успешно выдержали автоматы Стечкина, Коробова и Никонова. Основными конкурентами стали образцы Стечкина и Никонова «со смещенным импульсом отдачи» (имеется в виду смещение действия импульса отдачи по времени по отношению к моменту вылета пули из канала ствола). В 1985 г. появился доработанный автомат Г. Н. Никонова под обозначением АСМ. В 1989 г. АСМ рекомендован для войсковых испытаний, которые прошли в 1991 г. Наконец в 1997 г. на вооружение был принят «5,45-мм автомат Никонова обр. 1994 г., АН 94» под штатный 5,45-мм патрон и со штатным магазином.

Тактико технические характеристики автомата АН-94

Калибр: 5,45 мм
Патрон: 5,45х39 (обр. 1974 г.)
Масса оружия с магазином без патронов: 4,1 кг
Длина оружия без штыка ножа:
с откинутым прикладом: 943 мм
со сложенным прикладом: 728 мм
Начальная скорость пули: 900 м/с
Темп стрельбы: 1800 / 600 выстр./мин
Прицельная дальность: 700 м
Емкость магазина: 30 патронов

АВТОМАТЫ АЕК-971, АЕК-972 и АЕК-973

В автомате АЕК-971, созданном на Ковровском механическом заводе под руководством С. И. Кокшарова, использована схема «сбалансированной автоматики».

Большинство систем с «классическим» газовым двигателем автоматики отличает сложная импульсная диаграмма работы, что особенно чувствительно в индивидуальном оружии. При стрельбе стрелок испытывает последовательно ряд разнонаправленных импульсов: отдачи выстрела, реакции газовой камеры, в которую поступают пороховые газы, удара подвижных частей автоматики в крайнем заднем и переднем положениях. Такие «сотрясения» увеличивают рассеивание пуль в очереди. «Сбалансированная автоматика» — один из приемов устранения указанного недостатка. Смысл заключается в создании двух встречно движущихся равных масс, кинематически связанных между собой.

К настоящему моменту автомат АЕК-971 успешно прошел проверку боем в Чечне, в подразделениях морской пехоты и внутренних войск МВД, и готов к запуску в массовое производство.

Автомат выпущен поступил на вооружение подразделений Министерства юстиции РФ.

Модернизированный АЕК-971 получил возможность стрельбы фиксированными очередями по 3 выстрела.

Тактико технические характеристики автоматов АЕК 971 / АЕК 972 / АЕК 973

Калибр, мм: 5,45 / 5,56 / 7,62
Патрон: 5,45х39 / 5,56х45 / 7,62х39
Масса оружия без магазина, кг: 3,3 / 3,3 / 3,25
Начальная скорость пули, м/с: 880 / 850 / 700
Темп стрельбы,выстр./мин: 900 / 900 / 900
Прицельная дальность, м: 1000 / 1000 / 1000
Емкость магазина, патронов: 30 / 30 / 30

СТРЕЛКОВО ГРАНАТОМЕТНЫЙ КОМПЛЕКС А - 91М

Этот стрелково-гранатометный комплекс выполнен в тульском КБ Приборостроения (КБП) на основе существенно измененной 7,62-мм модификации автомата А-91 с «интегрированием» подетвольного гранатомета в конструкцию оружия. Автомат скомпонован по схеме «буллпап». Длина ствола аналогична автомату АКМ — эта длина была оптимизирована для данного патрона.

Автоматика имеет газовый двигатель с длинным ходом газового поршня, объединенного с затворной рамой. Запирание канала ствола производится поворотом затвора.

Конструкторы КБП стремились избавиться от традиционных недостатков схемы «буллпап» (в свое время начинавшейся в нашей стране именно в Туле). В А-91М стреляная гильза после извлечения из патронника отражается особым рычагом вправо по зеркалу затвора, затем выбрасывается вперед отражателем, смонтированным на затворной раме, через паз с правой стороны ствольной коробки. Закрытая ствольная коробка устраняет такие недостатки «булл-пап», как истечение пороховых газов у лица стрелка и опасность попадания экстрагированной гильзы в лицо при стрельбе с левого плеча. Снижена и опасность запыления при стрельбе лежа с грунта.

Тактико технические характеристики автомата А 91М

Калибр: 7,62 / 40 мм
Патрон: 7,62 х 39
Выстрел: ВОГ 25, ВОГ 25П
Масса оружия без магазина: 3,97 кг
Длина оружия: 660 мм
Длина ствола: 415 мм
Темп стрельбы: 600 - 800 выстр./мин
Прицельная дальность: 600 м (пулей), 400 м (гранатой)
Емкость магазина: 30 патронов

МАЛОГАБАРИТНЫЙ АВТОМАТ СР.3 «ВИХРЬ»

В укороченных (малогабаритных) автоматах оказались весьма полезны патроны СП5 и СПб типа 9x39 с тяжелыми пулями с дозвуковой начальной скоростью» невысоким импульсом отдачи. Это позволяет создать оружие, сравнимое по массогабаритным характеристикам с пистолетами-пулеметами, но заметно превосходящее их по огневой мощи. Уменьшенный, по сравнению с обычным автоматным патроном, уровень звукового давления при выстреле и меньшая склонность низкоскоростной пули к рикошетам способствует применению оружия в тесных помещениях. Применение специальных бронебойных патронов СПб позволяет бороться с противником в индивидуальных средствах защиты (бронежилетах) вплоть до 3-го класса защиты на дальностях до 200 м.

Первым малогабаритным автоматом под патроны типа 9x39. представленным в 1990-е годы, был автомат, созданный в 1994 г. в ЦНИИТОЧМАШ А. Д. Борисовым, Е. Ш. Левченко и А. Т. Шлыковым на базе «бесшумного» автомата АС «Вал». Новый, автомат получил обозначение МА «Вихрь», а позже — индекс СРЗ (аббревиатура «СР» расшифровывается как «специальная разработка»).

Дальнейшее развитие автомата в соответствии с требованиями, предъявлявшимися силовыми структурами, привело к созданию модификации СРЗМ8 отличающуюся большей универсальностью — он может использоваться в качестве малогабаритного автомата или автомата с уменьшенным уровнем звука выстрела, с дневными или ночными прицелами.

Тактико технические характеристики автомата СР.3 «Вихрь»

Калибр: 9 мм
Патрон: 9х39 (СП.5, СП.6)
Масса оружия без патронов: 2,0 кг
Длина оружия:
  с откинутым прикладом: 640 мм
  со сложенным прикладом: 395 мм
Длина ствола: 156 мм
Начальная скорость пули: 290 м/с
Темп стрельбы: 900 выстр./мин
Боевая скорострельность: 40/60 выстр./мин
Прицельная дальность: 200 м
Емкость магазина: 10 или 20 патронов

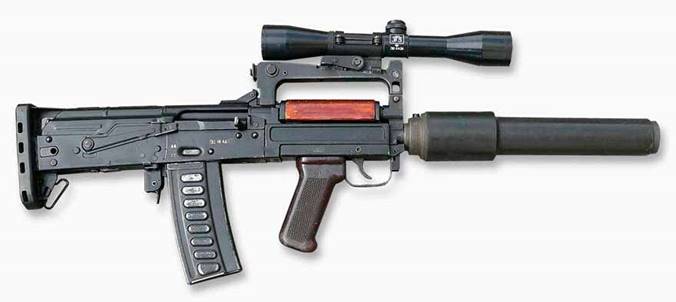

СТРЕЛКОВО ГРАНАТОМЕТНЫЙ КОМПЛЕКС ОЦ-14 «ГРОЗА»

                Основным образцом комплекса «Гроза», разработанного В. Н. Телешем и Ю. В. Лебедевым в ЦКИБ СОО (г. Тула) в 1992 г., является «стрелково-гранатометный комплекс» или «штурмовое оружие» В этом комплексе реализована идея глубокого «интегрирования» гранатомета и автомата в единый модульный комплекс для получения универсального оружия ближнего боя. Впервые комплекс открыто представлен в 1994 г.

Для упрощения производства за основу взяли уже выпускавшиеся Тульским оружейным заводом автомат АКС 74У и гранатомет ГП-25 «Костер» — с ними конструкция унифицирована на 75%. Однако для «стрелковой» части выбрали патроны типа 9x39 (образец ОЦ-14-4А), сочетающие малую отдачу с малой склонностью к рикошету и довольно высоким пробивным действием.

Тактико технические характеристики ОЦ-14

Калибр: 9 мм / 40 мм
Патрон: 9х39 (СП5, СП6, ПАБ 9)
Выстрел: ВОГ 25, ВОГ 25П
Масса без магазина: 4,0 кг
Длина оружия: 625 мм
Длина ствола автомата: 240 мм
Длина ствола гранатомета: 205 мм
Начальная скорость пули: 300 м/с
Начальная скорость гранаты: 76 м/с
Темп стрельбы автомата: 700 в/мин
Прицельная дальность: до 400 м из автомата, до 400 м из гранатомета
Емкость магазина автомата: 20 патронов

МАЛОГАБАРИТНЫЙ АВТОМАТ 9А 91

9A-91 – малогабаритный автомат, сконструированный в Тульском конструкторском бюро приборостроения в 1992 году в качестве более технологичного аналога (и конкурента) автомата СР-3 «Вихрь» конструкторами В.Грязевым и В.Кулицким. В 1994 году началось производство, а в 1995 году автомат был модернизирован.

Специально для 9A-91 разработан бронебойный патрон ПАБ-9 — более дешёвый аналог СП-6, обеспечивающий поражение живой силы противника в индивидуальных средствах защиты 3 класса, и на дальности до 100 м гарантированно пробивающий 8-мм стальной лист. Возможно использование отъёмного глушителя. Первоначально также планировалось использование подствольного гранатомёта ГП-95, но автомат оказался слишком лёгким и недостаточно прочным для этого.

Были разработаны экспортные варианты автомата 9А-91 под патроны 7,62×39 мм, 5,56×45 мм НАТО и 5,45×39 мм, но распространения они не получили и серийно не производились.

Также на базе автомата была разработана бесшумная снайперская винтовка ВСК-94, отличающаяся от 9А-91 нескладным скелетным прикладом, глушителем и креплением для оптических прицелов.

Так же были модификаций с дробовиком РМБ-93 и ГП-95

Тактико технические характеристики 9А 91

Калибр: 9 мм
Патрон: 9х39 (СП5, СП6, ПАБ 9)
Масса без патронов: 1,8 кг
Длина оружия: 594/373 мм
Начальная скорость пули: 270 м/с
Темп стрельбы автомата: 700 в/мин
Прицельная дальность: 200/400 м (модернизированного с оптическим прицелом)
Емкость магазина автомата: 20 патронов
