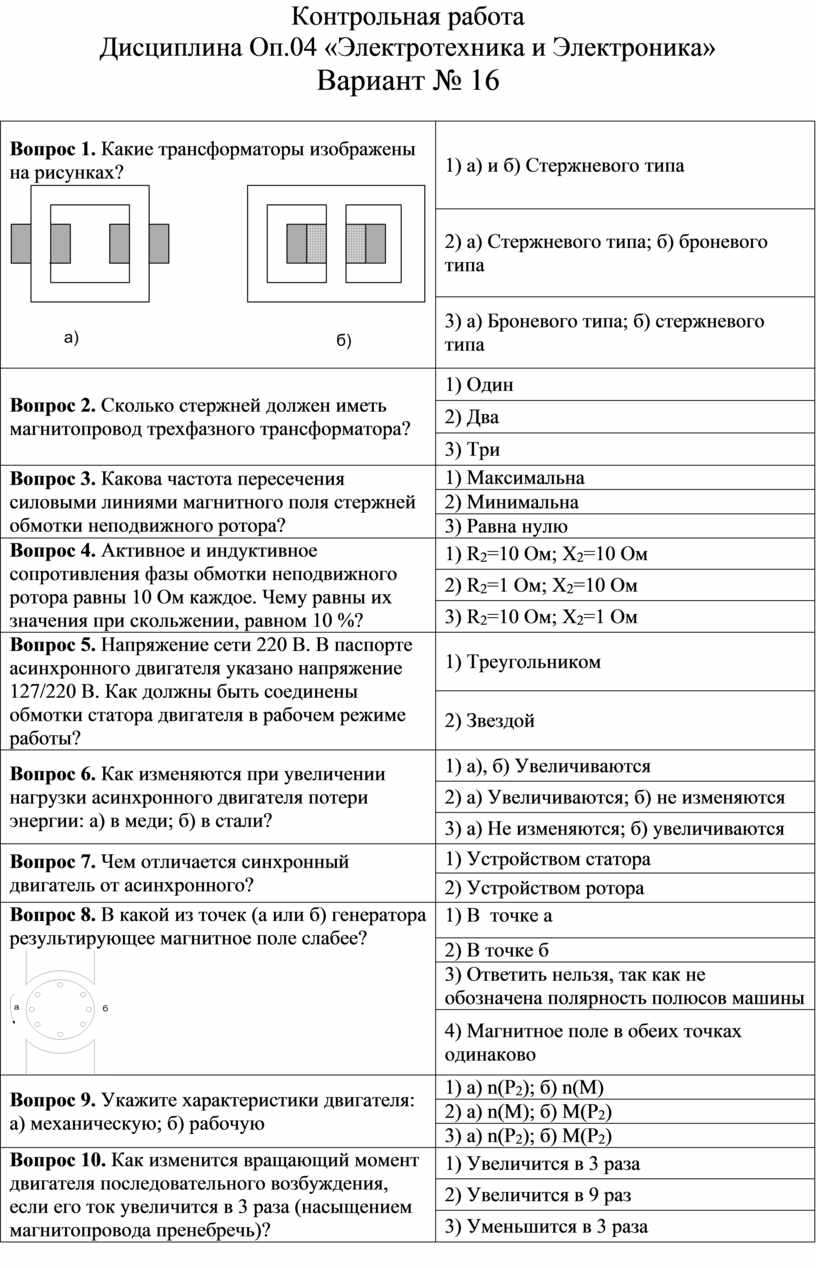

Контрольная работа Дисциплина ОП.04 «Электротехника и Электроника» Вариант № 16

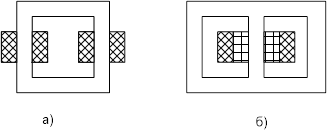

Вопрос 1. Какие трансформаторы изображены на рисунках?

1) а) и б) Стержневого типа

2) а) Стержневого типа; б) броневого типа

3) а) Броневого типа; б) стержневого типа

Вопрос 2. Сколько стержней должен иметь магнитопровод трехфазного трансформатора?

1) Один

2) Два

3) Три

Вопрос 3. Какова частота пересечения силовыми линиями магнитного поля стержней обмотки неподвижного ротора?

1) Максимальна

2) Минимальна

3) Равна нулю

Вопрос 4. Активное и индуктивное сопротивления фазы обмотки неподвижного ротора равны 10 Ом каждое. Чему равны их значения при скольжении, равном 10 %?

1) R₂=10 Ом; X₂=10 Ом

2) R₂=1 Ом; X₂=10 Ом

3) R₂=10 Ом; X₂=1 Ом

Вопрос 5. Напряжение сети 220 В. В паспорте асинхронного двигателя указано напряжение 127/220 В. Как должны быть соединены обмотки статора двигателя в рабочем режиме работы?

1) Треугольником

2) Звездой

Вопрос 6. Как изменяются при увеличении нагрузки асинхронного двигателя потери энергии: а) в меди; б) в стали?

1) а), б) Увеличиваются

2) а) Увеличиваются; б) не изменяются

3) а) Не изменяются; б) увеличиваются

Вопрос 7. Чем отличается синхронный двигатель от асинхронного?

1) Устройством статора

2) Устройством ротора

Вопрос 8. В какой из точек (а или б) генератора результирующее магнитное поле слабее?

1) В  точке а

2) В точке б

3) Ответить нельзя, так как не обозначена полярность полюсов машины

4) Магнитное поле в обеих точках одинаково

Вопрос 9. Укажите характеристики двигателя: а) механическую; б) рабочую

1) а) n(P₂); б) n(M)

2) а) n(M); б) M(P₂)

3) а) n(P₂); б) M(P₂)

Вопрос 10. Как изменится вращающий момент двигателя последовательного возбуждения, если его ток увеличится в 3 раза (насыщением магнитопровода пренебречь)?

1) Увеличится в 3 раза

2) Увеличится в 9 раз

3) Уменьшится в 3 раза
