КОС Инженерная графика, тест полный.doc
МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РЕСПУБЛИКИ САХА (ЯКУТИЯ)
ГОСУДАРСТВЕННОЕ АВТОНОМНОЕ ПРОФЕССИОНАЛЬНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ РЕСПУБЛИКИ САХА (ЯКУТИЯ)
«РЕГИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ КОЛЛЕДЖ В Г. МИРНОМ»
УТВЕРЖДАЮ
Директор ГАПОУ РС (Я) «МРТК»
_______________/В.В. Березовой
«____»_______________20____г.
КОНТРОЛЬНО-ОЦЕНОЧНОЕ СРЕДСТВО
ОП.01 Инженерная графика
Мирный, 2020 г.
Лист согласования
КОС промежуточной аттестации по программе подготовки специалистов среднего звена по общеобразовательной учебной дисциплине ОП.01 Инженерная графика разработан в соответствии с положением о компьютерном тестировании в ГАПОУ РС (Я) «МРТК»
(код, наименование дисциплины (модуля))
КОС составлен Мураталиевой А.У., преподавателем информатики ГАПОУ РС (Я) «МРТК»
Рассмотрено и рекомендовано к использованию
на заседании кафедры ___________________________________ ГАПОУ РС (Я) «МРТК»
(наименование кафедры)
«___»________________20___г. протокол №___
Заведующий кафедрой ________________/ ____________ __________/
(подпись) Ф.И.О.
--------------------------------------------------------------------------------------------------------------------
Согласовано
на заседании Учебно-методического совета ГАПОУ РС (Я) «МРТК»
«___»________________20___г. протокол №___
Председатель УМС __________/_______________________
(подпись) Ф.И.О.
Секретарь УМС _____________/ _______________________
(подпись) Ф.И.О.
1. Назначение
Тест входит в состав комплекса оценочных средств и предназначается для текущего (промежуточного) контроля и оценки знаний, и умений аттестуемых, по программе ОП.01 Инженерная графика. основной профессиональной образовательной программы 13.02.11, Техническая эксплуатация электрического и электромеханического оборудования.
2. Контингент аттестуемых: обучающиеся ГАПОУ РС (Я) «МРТК» специальности
13.02.11, Техническая эксплуатация электрического и электромеханического оборудования.
3. Форма и время аттестации: в электронном виде, используя ПП ISpring
|
Время среза |
Группа вопросов |
Время тестирования |
Количество заданий |
|
Контрольная работа №1 (ноябрь) |
1 |
Подготовка 5мин; Выполнение 35 мин; Сдача 5 мин; Всего 45 мин |
22 из 43 |
|
Зимняя сессия |
1-2 |
Подготовка 5мин; Выполнение 45 мин; Сдача 5 мин; Всего 55 мин |
30 из 62 |
|
Контрольная работа №2 (март) |
1-2-3 |
Подготовка 5мин; Выполнение 1 час 10 мин; Сдача 5 мин; Всего 1 час 20 мин |
50 из 98 |
|
Промежуточная аттестация |
1-2-3-4 |
Подготовка 5мин; Выполнение 1 час 20 мин; Сдача 5 мин; Всего 1 час 30 мин |
70 из 130 |
4. Перечень объектов контроля и оценки
|
Наименование объектов контроля и оценки |
Уровень усвоения |
Литера категории действия |
|
Уметь: |
|
|
|
¾ выполнять графические изображения технологического оборудования и технологических схем в ручной и машинной графике; ¾ выполнять комплексные чертежи геометрических тел и проекции точек, лежащих на их поверхности, в ручной и машинной графике; ¾ выполнять эскизы, технические рисунки и чертежи деталей, их элементов, узлов в ручной и машинной графике; ¾ оформлять технологическую и конструкторскую документацию в соответствии с действующей нормативно-технической документацией; ¾ читать чертежи, технологические схемы, спецификации и технологическую документацию по профилю специальности |
1,2,3 |
В, П, А, С, О |
|
Знать: |
|
|
|
¾ законы, методы и приемы проекционного черчения; ¾ классы точности и их обозначение на чертежах; ¾ правила оформления и чтения конструкторской и технологической документации; ¾ правила выполнения чертежей, технических рисунков, эскизов и схем, геометрические построения и правила вычерчивания технических деталей; ¾ способы графического представления технологического оборудования и выполнения технологических схем в ручной и машинной графике; ¾ технику и принципы нанесения размеров; ¾ типы и назначение спецификаций, правила их чтения и составления; ¾ требования государственных стандартов Единой системы конструкторской документации (далее - ЕСКД) и Единой системы технологической документации (далее - ЕСТД); |
1,2,3 |
В, П, А, С, О |
5. Структура оценочного средства
Выполнить электронное тестирование
Замечание: Данные тестовые задания (249 задания) размещаются на сайте образовательного учреждения в начале изучения дисциплины ОП.01 Инженерная графика. Обучающие могут выполнять данный тест бесчисленное множество раз для подготовки к промежуточной аттестации. Во время проведения тестирования программа согласно произвольной выборке определяет задания согласно количеству и группе (пункт 3 КОЗ)
|
Настройки |
Значение |
|
Тип |
Тест |
|
Всего вопросов |
130 |
|
Всего баллов |
249 |
|
Проходной балл |
70% |
|
Показать вопросы |
Перемешивать вопросы из выбранных групп |
|
Запрашивать информацию о пользователе |
Да |
|
Показать экран с результатами Если тест пройден |
Да |
|
Показать экран с результатами Если тест не пройден |
Да |
|
Ограничение по времени |
70:0:0 |
|
Отправить результаты на email Если тест пройден |
ispring-mrtk@mail.ru |
|
Отправить результаты на email Если тест не пройден |
ispring-mrtk@mail.ru |
|
|
Количество заданий с учетом выборки случайным образом и предполагаемым изученным дидактическим единицам |
Уровни заданий |
Момент тестирования/ Количество заданий на момент тестирования |
|||
|
1 группа заданий |
22 задания |
45% заданий – ознакомительный (22) |
1 контрольная неделя (ноябрь)/ 43задания |
Зимняя сессия (декабрь)/ 62 заданий |
2 контрольная неделя (март)/ 98 заданий |
Летняя сессия (май)/ 50% от полного количества тестовых заданий |
|
25% заданий – репродуктивный (15) |
||||||
|
30% заданий – Продуктивный (7) |
||||||
|
2 группа заданий |
30 заданий |
45% заданий – ознакомительный (15) |
|
|||
|
25% заданий – репродуктивный (11) |
||||||
|
30% заданий – продуктивный (15) |
||||||
|
3 группа заданий |
50 заданий |
45% заданий – ознакомительный (8) |
|
|
||
|
25% заданий – репродуктивный (4) |
||||||
|
30% заданий – продуктивный (7) |
||||||
|
4 группа заданий |
70 заданий |
45% заданий – ознакомительный (30) |
|
|
|
|
|
25% заданий – репродуктивный (36) |
||||||
|
30% заданий – продуктивный (3) |
||||||
Группа 1
Ознакомительный уровень 18 вопросов
Вопрос 1.Линия предназначенная для изображения линий сгиба, для изображений частей изделия в крайних положениях, на данном рисунке изображен под номером ... (укажите один вариант) (Тип: Одиночный выбор, Баллов: 1, Попыток: 1) |
|
|
||
|
(+) |
9 |
|
||
|
( ) |
5 |
|
||
|
( ) |
4 |
|
||
|
( ) |
3 |
|
||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский «Инженерная графика», тема: Линии чертежа |
|||
Вопрос 2.Линия предназначенная для изображения линий обрыва при большой протяженности, на данном рисунке изображен под номером ... (укажите один вариант) (Тип: Одиночный выбор, Баллов: 1, Попыток: 1) |
|
|
||
|
(+) |
8 |
|
||
|
( ) |
4 |
|
||
|
( ) |
2 |
|
||
|
( ) |
7 |
|
||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский «Инженерная графика», тема: Линии чертежа |
|||
Вопрос 3.Для изображения видимого контура предназначена линия ... (укажите один вариант) (Тип: Одиночный выбор, Баллов: 1, Попыток: 1) |
||||
|
( ) |
штриховая |
|
||
|
( ) |
сплошная волнистая |
|
||
|
(+) |
сплошная толстая основная |
|
||
|
( ) |
сплошная тонкая |
|
||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский «Инженерная графика», тема: Линии чертежа |
|||
Вопрос 4.Для изображения линий сечения предназначена линия ... (укажите один вариант) (Тип: Одиночный выбор, Баллов: 1, Попыток: 1) |
||||
|
( ) |
сплошная волнистая |
|
||
|
( ) |
штрихпунктирная тонкая |
|
||
|
( ) |
штрих-пунктирная утолщенная |
|
||
|
(+) |
разомкнутая |
|
||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский «Инженерная графика», тема: Линии чертежа |
|||
Вопрос 5.Для изображения обрыва предназначена линия ... (укажите один вариант) (Тип: Одиночный выбор, Баллов: 1, Попыток: 1) |
|||
|
(+) |
тонкая с изломами |
|
|
|
( ) |
сплошная волнистая |
|
|
|
( ) |
штриховая |
|
|
|
( ) |
сплошная тонкая |
|
|
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский «Инженерная графика», тема: Линии чертежа |
||
Вопрос 6.Документ содержит изображение детали и другие данные, необходимые для её изготовления это ... ( укажите один вариант) (Тип: Одиночный выбор, Баллов: 1, Попыток: 1) |
|||
|
(+) |
Чертеж детали |
|
|
|
( ) |
Сборочный чертеж |
|
|
|
( ) |
Монтажный чертеж |
|
|
|
( ) |
Схема |
|
|
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Стадии разработки конструкторских документов
|
||
Вопрос 7.К текстовому документу относится ....... (укажите один вариант) (Тип: Одиночный выбор, Баллов: 1, Попыток: 1) |
|||
|
(+) |
спецификация |
|
|
|
( ) |
схема |
|
|
|
( ) |
сборочный чертеж |
|
|
|
( ) |
записка |
|
|
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Стадии конструкторских документов |
||
Вопрос 8.На каком чертеже рационально нанесены величины радиусов, диаметров, толщины детали и размеры определяющие расположение отверстий. (укажите один вариант) (Тип: Одиночный выбор, Баллов: 1, Попыток: 1) |
|||
|
( ) |
|
|
|
|
(+) |
|
|
|
|
( ) |
|
|
|
|
( ) |
|
|
|
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Нанесение размеров и их предельных отклонений |
||

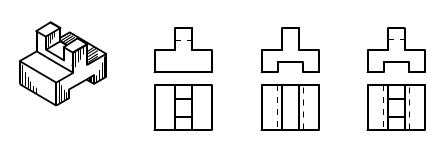

Вопрос 9.Дана аксонометрическая проекция детали. Найдите его чертеж в системе прямоугольных проекций. (укажите один вариант) (Тип: Одиночный выбор, Баллов: 1, Попыток: 1) |
|
|
||
|
( ) |
|
|
||
|
( ) |
|
|
||
|
(+) |
|
|
||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. У изделия есть ребра жесткости, по нему определяют проекцию |
|||

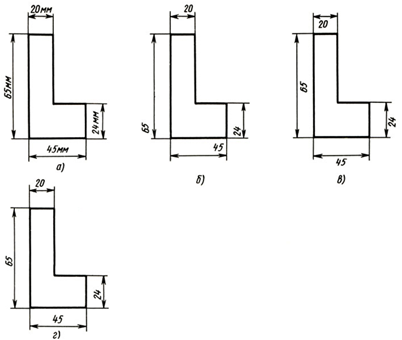

Вопрос 10.Какое расстояние оставляют между контуром и размерной линией? (укажите один вариант) (Тип: Одиночный выбор, Баллов: 1, Попыток: 1) |
||||
|
( ) |
7 мм |
|
||
|
(+) |
10 мм |
|
||
|
( ) |
5 мм |
|
||
|
( ) |
6 мм |
|
||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Нанесение размеров и их предельных отклонений |
|||
Вопрос 11.На формате А3 основная надпись располагается ... (укажите один вариант) (Тип: Одиночный выбор, Баллов: 1, Попыток: 1) |
||||
|
(+) |
в правом нижнем углу |
|
||
|
( ) |
в правом верхнем углу |
|
||
|
( ) |
в левом верхнем углу |
|
||
|
( ) |
в левом нижнем углу |
|
||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Основные надписи |
|||
Вопрос 12.Линейные размеры на чертежах указываются ... (укажите один вариант) (Тип: Одиночный выбор, Баллов: 1, Попыток: 1) |
||||
|
(+) |
в миллиметрах |
|
||
|
( ) |
в сантиметрах |
|
||
|
( ) |
в метрах |
|
||
|
( ) |
в дюймах |
|
||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский «Инженерная графика», тема: Нанесение размеров и предельных отклонений |
|||
Вопрос 13.В соответствии с ГОСТ 2.301-68 "Форматы", формат А4 имеет размеры, (укажите один вариант) (Тип: Одиночный выбор, Баллов: 1, Попыток: 1) |
||||
|
(+) |
210х297 |
|
||
|
( ) |
297х420 |
|
||
|
( ) |
420х594 |
|
||
|
( ) |
210х350 |
|
||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский «Инженерная графика», тема: Форматы |
|||
Вопрос 14.К числу стандартных относятся масштабы уменьшения .... (укажите один вариант) (Тип: Одиночный выбор, Баллов: 1, Попыток: 1) |
||||
|
(+) |
1:4, 1:5, 1:10, 1:20 |
|
||
|
( ) |
1:3, 1:4, 1:5, 1:7, 1:10 |
|
||
|
( ) |
1:4, 1:5, 1:6, 1:10, 1:20 |
|
||
|
( ) |
4:1, 5:1, 10:1, 20:1 |
|
||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский «Инженерная графика», тема: Масштабы |
|||
Вопрос 15.Установите название ГОСТ. (укажите один вариант из списка) (Тип: Вложенные ответы, Баллов: 1, Попыток: 1) |
||||
|
ГОСТ 2.301-68 Форматы (Основная надпись/Шрифты/Линии чертежа). |
||||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Форматы |
|||
|
Уведомить, если частично правильно: |
Вы ответили почти верно. |
|||
Вопрос 16.Установите название ГОСТ. (укажите один вариант из списка) (Тип: Вложенные ответы, Баллов: 1, Попыток: 1) |
||||
|
ГОСТ 2.303-68 Линии чертежа (Масштабы/Основная надпись/Виды конструкторских документов). |
||||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Линии чертежа |
|||
|
Уведомить, если частично правильно: |
Вы ответили почти верно. |
|||
Вопрос 17.Установите название ГОСТ. (укажите один вариант из списка) (Тип: Вложенные ответы, Баллов: 1, Попыток: 1) |
||||
|
ГОСТ
2.305-68 Изображения. Основные положения и определения ( |
||||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Изображения |
|||
|
Уведомить, если частично правильно: |
Вы ответили почти верно. |
|||
Вопрос 18.Цилиндрическая поверхность на чертежах обозначается знаком ... (укажите один вариант) (Тип: Одиночный выбор, Баллов: 1, Попыток: 1) |
||||
|
(+) |
Ø |
|
||
|
( ) |
ØО |
|
||
|
( ) |
R |
|
||
|
( ) |
ØR |
|
||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский «Инженерная графика», тема: Нанесение размеров и предельных отклонений |
|||
Репродуктивный уровень 14 вопросовВопрос 19.Масштабом увеличения являются ... (укажите не менее двух вариантов ) (Тип: Множественный выбор, Баллов: 2, Попыток: 1) |
||||
|
[+] |
4:1 |
|
||
|
[ ] |
3:1 |
|
||
|
[+] |
2,5:1 |
|
||
|
[ ] |
1:20 |
|
||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский «Инженерная графика», тема: Масштабы |
|||
|
Уведомить, если частично правильно: |
Вы ответили почти верно. |
|||

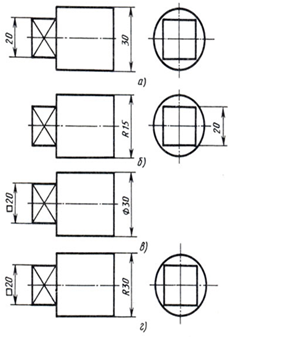

Вопрос 20.На каком рисунке должен быть проставлен знак ... (укажите не менее двух вариантов) (Тип: Множественный выбор, Баллов: 2, Попыток: 1) |
|
|
||
|
[+] |
|
|
||
|
[ ] |
|
|
||
|
[+] |
|
|
||
|
[ ] |
|
|
||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский «Инженерная графика», тема: Нанесение размеров |
|||
|
Уведомить, если частично правильно: |
Вы ответили почти верно. |
|||
Вопрос 21.На чертеже вместо знаков вопросов должны стоять условные обозначения... (укажите не менее двух вариантов) (Тип: Множественный выбор, Баллов: 2, Попыток: 1) |
|
|
||
|
[+] |
S |
|
||
|
[+] |
Ø |
|
||
|
[ ] |
R |
|
||
|
[ ] |
L |
|
||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
||||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский «Инженерная графика», тема: Нанесение размеров |
||||
|
Уведомить, если частично правильно: |
Вы ответили почти верно. |
||||
Вопрос 22.На рисунке вместо вопросительных знаков должны быть обозначения... (укажите не менее двух вариантов) (Тип: Множественный выбор, Баллов: 2, Попыток: 1) |
|
|
|||
|
[+] |
8отвØ12 |
|
|||
|
[ ] |
6отвØ12 |
|
|||
|
[+] |
S4 |
|
|||
|
[ ] |
L200 |
|
|||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
||||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский «Инженерная графика», тема: Нанесение размеров |
||||
|
Уведомить, если частично правильно: |
Вы ответили почти верно. |
||||

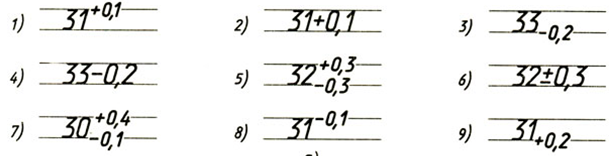

Вопрос 23.На рисунке проставлены размеры которые означают: 1. предельное отклонение 2. справочный размер (укажите не менее двух вариантов) (Тип: Множественный выбор, Баллов: 2, Попыток: 1) |
|
|
|||
|
[+] |
|
|
|||
|
[+] |
|
|
|||
|
[ ] |
|
|
|||
|
[ ] |
|
|
|||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский «Инженерная графика», тема: Нанесение размеров и предельных отклонений |
|
Уведомить, если частично правильно: |
Вы ответили почти верно. |
Вопрос 24.На рисунке вместо вопросительного знака должны стоять обозначения? (укажите не менее двух вариантов) (Тип: Множественный выбор, Баллов: 2, Попыток: 1) |
|
|
|
[+] |
1:3 |
|
|
[ ] |
|
|
|
[ ] |
3:1 |
|
|
[+] |
|
|
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский «Инженерная графика», тема: Нанесение размеров и их предельных отклонений |
|
Уведомить, если частично правильно: |
Вы ответили почти верно. |
Вопрос 25.Сопоставьте форматы с их размерами ... (установите соответствие) (Тип: Соответствие, Баллов: 2, Попыток: 1) |
||||||||
|
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский «Инженерная графика», тема: Форматы |
|
Уведомить, если частично правильно: |
Вы ответили почти верно. |
Вопрос 26.Сопоставьте формам основной надписи их изображения (установите соответствие) (Тип: Соответствие, Баллов: 2, Попыток: 1) |
|||||||||
|
|||||||||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
||||||||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник Инженерная графика, А.М. Бродский тема: Основная надпись |
||||||||
|
Уведомить, если частично правильно: |
Вы ответили почти верно. |
||||||||
Вопрос 27.Сопоставьте конструкторским документам образцы основной надписи. (установите соответствие) (Тип: Соответствие, Баллов: 2, Попыток: 1) |
|||||||||
|
|||||||||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
||||||||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник Инженерная графика, А.М. Бродский тема: Основная надпись |
||||||||
|
Уведомить, если частично правильно: |
Вы ответили почти верно. |
||||||||
Вопрос 28.Согласно названиям типов линий установите их применение. (установите соответствие) (Тип: Соответствие, Баллов: 2, Попыток: 1) |
|||||||||
|
|||||||||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
||||||||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Линии чертежа |
||||||||
|
Уведомить, если частично правильно: |
Вы ответили почти верно. |
||||||||
Вопрос 29.Из основной надписи установите номер графы с его содержимым. (установите соответствие) (Тип: Соответствие, Баллов: 2, Попыток: 1) |
|
|
||||||||||||
|
||||||||||||||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||||||||||||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Основная надпись |
|||||||||||||
|
Уведомить, если частично правильно: |
Вы ответили почти верно. |
|||||||||||||
Вопрос 30.На рисунке представлены чертежи геометрических тел. Чертежи тел вращения обозначены цифрами. (укажите не менее двух вариантов) (Тип: Множественный выбор, Баллов: 2, Попыток: 1) |
|
|
||||||||||||
|
[+] |
1 |
|
||||||||||||
|
[ ] |
2 |
|
||||||||||||
|
[+] |
3 |
|
||||||||||||
|
[ ] |
4 |
|
||||||||||||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||||||||||||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема : Изображения |
|||||||||||||
|
Уведомить, если частично правильно: |
Вы ответили почти верно. |
|||||||||||||
Вопрос 31.На чертеже фаска определяется ... (укажите не менее двух вариантов) (Тип: Множественный выбор, Баллов: 2, Попыток: 1) |
||||||||||||||
|
[+] |
двумя линейными размерами |
|
||||||||||||
|
[+] |
одним линейным и одним угловым размером |
|
||||||||||||
|
[ ] |
одним линейным |
|
||||||||||||
|
[ ] |
одним угловым |
|
||||||||||||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||||||||||||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Правила нанесения размеров |
|||||||||||||
|
Уведомить, если частично правильно: |
Вы ответили почти верно. |
|||||||||||||
Вопрос 32.Какие буквенные обозначения размеров на наглядном изображении соответствуют числовым размерам на трех видах. Положение детали на рисунке а и б дано различное. (установите соответствие) (Тип: Соответствие, Баллов: 2, Попыток: 1) |
|
|
||||||||||||
|
||||||||||||||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||||||||||||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский «Инженерная графика», тема: Нанесение размеров и предельных отклонений |
|||||||||||||
|
Уведомить, если частично правильно: |
Вы ответили почти верно. |
|||||||||||||
Продуктивный уровень 11 вопросовВопрос 33.На каком чертеже правильно вынесены размерные линии ... (укажите активную область) (Тип: Активная область, Баллов: 3, Попыток: 1) |
||||||||||||||
|
Активные области: 1 |
||||||||||||||
|
|
||||||||||||||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||||||||||||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Правила нанесения размеров |
|||||||||||||
|
Уведомить, если частично правильно: |
Вы ответили почти верно. |
|||||||||||||
Вопрос 34.Приведены примеры расположения предельных отклонений по отношению к числам, указывающие номинальные размеры, какие из них имеют правильную запись? (укажите несколько активных областей) (Тип: Активная область, Баллов: 3, Попыток: 1) |
||||||||||||||
|
Активные области: 4 |
||||||||||||||
|
|
||||||||||||||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||||||||||||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Правила нанесения размеров и их предельных отклонений. |
|||||||||||||
|
Уведомить, если частично правильно: |
Вы ответили почти верно. |
|||||||||||||
Вопрос 35.На каком чертеже правильно записаны размерные числа ... (укажите активную область) (Тип: Активная область, Баллов: 3, Попыток: 1) |
|||||
|
Активные области: 1 |
|||||
|
|
|||||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
||||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Правила нанесения размеров |
||||
|
Уведомить, если частично правильно: |
Вы ответили почти верно. |
||||
Вопрос 36.Дан чертеж, в правом верхнем углу помещают знак указывающий на ... и ... (укажите не менее двух вариантов) (Тип: Множественный выбор, Баллов: 3, Попыток: 1) |
|
|
|||
|
[+] |
размеры знака в скобках должны соответствовать, размерам на изображениях |
|
|||
|
[+] |
одинаковую шероховатость для всей поверхностей |
|
|||
|
[ ] |
не одинаковую шероховатость для всей поверхности |
|
|||
|
[ ] |
обозначение шероховатости повторяющихся элементов |
|
|||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
||||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский «Инженерная графика», тема: Указание на чертежах требуемой шероховатости поверхности |
||||
|
Уведомить, если частично правильно: |
Вы ответили почти верно. |
||||
Вопрос 37.Выберите из списка. (Тип: Вложенные ответы, Баллов: 3, Попыток: 1) |
|
|
|||
|
В
соответствии с ГОСТ 2.309-73 знак шероховатости обозначает способ обработки
с удалением слоя материала ( |
|||||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский «Инженерная графика», тема: Указание на чертежах требуемой шероховатости поверхности |
||
|
Уведомить, если частично правильно: |
Вы ответили почти верно. |
||
Вопрос 38.Выберите из списка. (Тип: Вложенные ответы, Баллов: 3, Попыток: 1) |
|
|
|
|
В
соответствии с ГОСТ 2.309-73 знак шероховатости обозначает способ обработки
без удаления слоя материала ( |
|||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Указание на чертежах требуемой шероховатости поверхности |
||
|
Уведомить, если частично правильно: |
Вы ответили почти верно. |
||
Вопрос 39.На каком чертеже правильно нанесены величины диаметра и квадрата. (укажите активную область) (Тип: Активная область, Баллов: 3, Попыток: 1) |
|||
|
Активные области: 1 |
|||
|
|
|||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема : Правила нанесения размеров |
||
|
Уведомить, если частично правильно: |
Вы ответили почти верно. |
||
Вопрос 40.На каком чертеже правильно по отношению к вертикальным и наклонным размерным линиям нанесены размерные числа (на чертеже даны не все требуемые размеры). (укажите активную область) (Тип: Активная область, Баллов: 3, Попыток: 1) |
||||||||||||||||
|
Активные области: 1 |
||||||||||||||||
|
|
||||||||||||||||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||||||||||||||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Правила нанесения размеров. |
|||||||||||||||
|
Уведомить, если частично правильно: |
Вы ответили почти верно. |
|||||||||||||||
Вопрос 41.Какие буквенные обозначения размеров на наглядном изображении соответствуют числовым размерам на трех видах. Положение детали на рисунке а и б дано различное. (установите соответствие)
(Тип: Соответствие, Баллов: 3, Попыток: 1) |
|
|
||||||||||||||
|
||||||||||||||||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||||||||||||||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Правила нанесения размеров |
|||||||||||||||
|
Уведомить, если частично правильно: |
Вы ответили почти верно. |
|||||||||||||||
Вопрос 42.Какие буквенные обозначения поверхностей детали на рисунке соответствуют цифровым обозначениям этих же поверхностей. (установите соответствие) (Тип: Соответствие, Баллов: 3, Попыток: 1) |
|
|
||||||||||||||
|
||||||||||||||||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||||||||||||||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский «Инженерная графика», тема: Правила нанесения размеров
|
|||||||||||||||
|
Уведомить, если частично правильно: |
Вы ответили почти верно. |
|||||||||||||||
Вопрос 43.Даны чертежи соединения половины вида и разреза. При симметричной фигуре, разделяющей линией является ... .... (введите словосочетание в соответствующем падеже) (Тип: Ввод строки, Баллов: 3, Попыток: 1) |
|
|
||||||||||||||
|
||||||||||||||||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||||||||||||||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Линии чертежа. |
|||||||||||||||
Группа 2Ознакомительный уровень – 7 вопросов |
|
|||||||||||||||
Вопрос 44.Технический рисунок выполнен в(во) ... (укажите один вариант) (Тип: Одиночный выбор, Баллов: 1, Попыток: 1) |
|
|
||||||||||||||
|
(+) |
фронтально диметрической проекции |
|
||||||||||||||
|
( ) |
изометрической проекции |
|
||||||||||||||
|
( ) |
фронтально изометрической проекции |
|
||||||||||||||
|
( ) |
косоугольной диметрической проекции |
|
||||||||||||||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||||||||||||||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Аксонометрические проекции |
|||||||||||||||
Вопрос 45.Технический рисунок выполнен в(во) ..... (укажите один вариант) (Тип: Одиночный выбор, Баллов: 1, Попыток: 1) |
|
|
||
|
( ) |
фронтально диметрической проекции |
|
||
|
(+) |
изометрической проекции |
|
||
|
( ) |
фронтально изометрической проекции |
|
||
|
( ) |
косоугольной диметрической проекции |
|
||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Аксонометрические проекции |
|||
Вопрос 46.Дана штриховка сечений. Определите к какому материалу относится? (укажите один вариант) (Тип: Одиночный выбор, Баллов: 1, Попыток: 1) |
|
|
||
|
(+) |
древесина |
|
||
|
( ) |
бетон |
|
||
|
( ) |
неметаллические материалы |
|
||
|
( ) |
жидкости |
|
||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Изображения |
|||
Вопрос 47.Дана штриховка сечений. Определите к какому материалу относится? (укажите один вариант) (Тип: Одиночный выбор, Баллов: 1, Попыток: 1) |
|
|
||||
|
(+) |
металлы и твердые сплавы |
|
||||
|
( ) |
неметаллические материалы |
|
||||
|
( ) |
древесина |
|
||||
|
( ) |
жидкости |
|
||||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Изображения |
|||||
Вопрос 48.На рисунке изображен чертеж плоскости ... (укажите один вариант) (Тип: Одиночный выбор, Баллов: 1, Попыток: 1) |
|
|
||||
|
(+) |
общего положения |
|
||||
|
( ) |
частного положения |
|
||||
|
( ) |
горизонтальная плоскость |
|
||||
|
( ) |
фронтально-проецирующая плоскость |
|
||||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Проекции плоской фигуры |
|||||
Вопрос 49.На рисунке изображено ... проецирование (укажите один вариант) (Тип: Одиночный выбор, Баллов: 1, Попыток: 1) |
|
|
||||
|
( ) |
параллельное |
|
||||
|
( ) |
прямоугольное |
|
||||
|
(+) |
центральное |
|
||||
|
( ) |
косоугольное |
|
||||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Аксонометрические проекции |
|||||
Вопрос 50.На рисунке изображен чертеж прямой ... (укажите один вариант) (Тип: Одиночный выбор, Баллов: 1, Попыток: 1) |
|
|
||
|
(+) |
общего положения |
|
||
|
( ) |
частного положения |
|
||
|
( ) |
профильная прямая уровня |
|
||
|
( ) |
фронтально-проецирующая прямая |
|
||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Проекции прямой линии и её отрезка |
|||
Репродуктивный уровень – 5 вопросов
Вопрос 51.Проекции изображенной детали показаны на рисунках. (укажите не менее двух вариантов) (Тип: Множественный выбор, Баллов: 2, Попыток: 1) |
|
|
|
[+] |
|
|
|
[+] |
|
|
|
[ ] |
|
|
|
[ ] |
|
|
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Изображения |
|||
|
Уведомить, если частично правильно: |
Вы ответили почти верно. |
|||
Вопрос 52.Прямые частного положения это когда ... (укажите не менее двух вариантов) (Тип: Множественный выбор, Баллов: 2, Попыток: 1) |
||||
|
[+] |
перпендикулярны одной или двум плоскостям |
|
||
|
[+] |
параллельны одной или двум плоскостям |
|
||
|
[ ] |
не перпендикулярны ни одной плоскости |
|
||
|
[ ] |
не параллельны ни одной или двум плоскостям |
|
||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Проекции прямой линии и её отрезка |
|||
|
Уведомить, если частично правильно: |
Вы ответили почти верно. |
|||
Вопрос 53.На рисунке дано проецирование точки на три плоскости, 1. точка А2 это ... 2. прямая АА1 это ... (укажите не менее двух вариантов) (Тип: Множественный выбор, Баллов: 2, Попыток: 1) |
|
|
||
|
[+] |
фронтальная проекция |
|
||
|
[+] |
проецирующие прямые |
|
||
|
[ ] |
профильная проекция |
|
||
|
[ ] |
линии связи |
|
||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Проекции прямой линии и её отрезка |
|||
|
Уведомить, если частично правильно: |
Вы ответили почти верно. |
|||
Вопрос 54.Установите соответствие между прямыми частного положения и чертежами на которых, они заданы. 1. Фронтально-проецирующая прямая 2. Профильная прямая уровня (укажите не менее двух вариантов) (Тип: Множественный выбор, Баллов: 2, Попыток: 1) |
||||
|
[+] |
|
|
||
|
[+] |
|
|
||
|
[ ] |
|
|
||
|
[ ] |
|
|
||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Проекции прямой линии и её отрезка |
|||
|
Уведомить, если частично правильно: |
Вы ответили почти верно. |
|||
Вопрос 55.Установите соответствие между плоскостями частного положения и чертежами на которых, они заданы. 1. Горизонтально-проецирующая плоскость 2. Фронтальная плоскость (укажите не менее двух вариантов) (Тип: Множественный выбор, Баллов: 2, Попыток: 1) |
||
|
[+] |
|
|
|
[+] |
|
|
|
[ ] |
|
|
|
[ ] |
|
|
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Проекции прямой линии и её отрезка |
|||||
|
Уведомить, если частично правильно: |
Вы ответили почти верно. |
|||||
|
Продуктивный уровень – 7 вопросов Вопрос 56.Установите порядок построения фронтальной диметрической проекции. (Тип: Порядок, Баллов: 3, Попыток: 1) |
||||||
|
||||||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Аксонометрические проекции |
|||||
|
Уведомить, если частично правильно: |
Вы ответили почти верно. |
|||||
Вопрос 57.Установите порядок эскизирования детали. (Тип: Порядок, Баллов: 3, Попыток: 1) |
||||||
|
||||||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник Инженерная графика, А.М. Бродский, тема: Эскиз и технический рисунок |
|||||
|
Уведомить, если частично правильно: |
Вы ответили почти верно. |
|||||
Вопрос 58.Укажите ортогональные проекции, соответствующие данному техническому рисунку. (укажите активную область) (Тип: Активная область, Баллов: 3, Попыток: 1) |
||||||
|
Активные области: 1 |
||||||
|
|
||||||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Изображения |
|||||
|
Уведомить, если частично правильно: |
Вы ответили почти верно. |
|||||
Вопрос 59.Во фронтально диметрической проекции куба, грань перпендикулярная оси .... изображается без искажения. (укажите активную область) (Тип: Активная область, Баллов: 3, Попыток: 1) |
||||||
|
Активные области: 1 |
||||||
|
|
||||||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||||||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Аксонометрические проекции |
|||||||
|
Уведомить, если частично правильно: |
Вы ответили почти верно. |
|||||||
Вопрос 60.В прямоугольной изометрической проекции окружность изображается в виде ... (введите слово в соответствующем падеже) (Тип: Ввод строки, Баллов: 3, Попыток: 1) |
|
|
||||||
|
||||||||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||||||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Аксонометрические проекции |
|||||||
Вопрос 61.Даны аксонометрические проекции геометрических тел. Укажите номера геометрических тел, где высота параллельна оси y. (укажите не менее двух активных областей) (Тип: Активная область, Баллов: 3, Попыток: 1) |
||||||||
|
Активные области: 2 |
||||||||
|
|
||||||||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||||||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Аксонометрические проекции |
|||||||
|
Уведомить, если частично правильно: |
Вы ответили почти верно. |
|||||||
Вопрос 62.Геометрические тела изображены в ... проекции. (введите слово в соответствующем падеже) (Тип: Ввод строки, Баллов: 3, Попыток: 1) |
|
|
||||||
|
||||||||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||||||
|
Уведомить, если неправильно:
|
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Аксонометрические проекции |
|||||||
Группа 3
Ознакомительный уровень – 13 вопросов
Вопрос 63.Изображение обращенной к наблюдателю видимой части поверхности предмета является ... (укажите один вариант) (Тип: Одиночный выбор, Баллов: 1, Попыток: 1) |
|||
|
(+) |
главный вид |
|
|
|
( ) |
вид сзади |
|
|
|
( ) |
вид слева |
|
|
|
( ) |
вид справа |
|
|
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Изображения |
||
Вопрос 64.На чертеже изображен разрез ... , определите материал ... (укажите один вариант) (Тип: Одиночный выбор, Баллов: 1, Попыток: 1) |
|
|
|||
|
(+) |
простой фронтальный, металл |
|
|||
|
( ) |
простой фронтальный, пластмасса |
|
|||
|
( ) |
простой горизонтальный, дерево |
|
|||
|
( ) |
простой профильный, металл |
|
|||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
||||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Изображения |
||||
Вопрос 65.На чертеже изображение Д является ... (укажите один вариант) (Тип: Одиночный выбор, Баллов: 1, Попыток: 1) |
|
|
|||
|
(+) |
местным видом |
|
|||
|
( ) |
дополнительным видом |
|
|||
|
( ) |
основным видом |
|
|||
|
( ) |
главным видом |
|
|||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
||||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Изображения |
||||
Вопрос 66.На чертеже показан .... (укажите один вариант ) (Тип: Одиночный выбор, Баллов: 1, Попыток: 1) |
|
|
|||
|
(+) |
дополнительный вид |
|
|||
|
( ) |
местный вид |
|
|||
|
( ) |
основной вид |
|
|||
|
( ) |
вынесенный вид |
|
|||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
||||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Изображения |
||||
Вопрос 67.На чертеже изображение под номером I является ... (укажите один вариант) (Тип: Одиночный выбор, Баллов: 1, Попыток: 1) |
|
|
|||
|
( ) |
сечением |
|
|||
|
(+) |
разрезом |
|
|||
|
( ) |
разрез совмещенный |
|
|||
|
( ) |
вынесенное сечение |
|
|||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
||||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Изображения |
||||
Вопрос 68.На чертеже изображение под номером I I является ... (укажите один вариант) (Тип: Одиночный выбор, Баллов: 1, Попыток: 1) |
|
|
||
|
(+) |
сечением |
|
||
|
( ) |
разрезом |
|
||
|
( ) |
разрез совмещенный |
|
||
|
( ) |
вынесенное сечение |
|
||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Изображения |
|||
Вопрос 69.Дан чертеж детали. Отверстия в детали имеют ... (укажите один вариант) (Тип: Одиночный выбор, Баллов: 1, Попыток: 1) |
|
|
||||
|
(+) |
цилиндрическую форму |
|
||||
|
( ) |
коническую форму |
|
||||
|
( ) |
призматическую форму |
|
||||
|
( ) |
усеченного конуса |
|
||||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Изображения |
|||||
Вопрос 70.Дан чертеж детали. Изображение детали расположенное на чертеже в правом нижнем углу является ... проекцией (укажите один вариант) (Тип: Одиночный выбор, Баллов: 1, Попыток: 1) |
|
|
||||
|
( ) |
горизонтальной |
|
||||
|
( ) |
фронтальной |
|
||||
|
( ) |
центральной |
|
||||
|
(+) |
аксонометрической |
|
||||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Аксонометрические проекции |
|||||
Вопрос 71.На чертеже показан .... разрез. (укажите один вариант) (Тип: Одиночный выбор, Баллов: 1, Попыток: 1) |
|
|
||||
|
(+) |
местный |
|
||||
|
( ) |
частичный |
|
||||
|
( ) |
дополнительный |
|
||||
|
( ) |
верхний |
|
||||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Изображения |
|||||
Вопрос 72.На чертеже сечение детали Д-Д обозначена цифрой .... (укажите один вариант) (Тип: Одиночный выбор, Баллов: 1, Попыток: 1) |
|
|
||||
|
(+) |
1 |
|
||||
|
( ) |
2 |
|
||||
|
( ) |
5 |
|
||||
|
( ) |
6 |
|
||||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Изображения |
|||||
Вопрос 73.Даны изображения. Изображение выносного элемента в разрезе ... (укажите один вариант) (Тип: Одиночный выбор, Баллов: 1, Попыток: 1) |
||||||
|
(+) |
|
|
||||
|
( ) |
|
|
||||
|
( ) |
|
|
||||
|
( ) |
|
|
||||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Изображения |
|||||
Вопрос 74.Даны резьбовые соединения. По условному изображению определите винтовое соединение ... (укажите один вариант) (Тип: Одиночный выбор, Баллов: 1, Попыток: 1) |
||
|
( ) |
|
|
|
( ) |
|
|
|
(+) |
|
|
|
( ) |
|
|
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Резьбовые соединения |
||
Вопрос 75.Даны резьбовые соединения. По упрощенному изображению определите болтовое соединение ... (укажите один вариант) (Тип: Одиночный выбор, Баллов: 1, Попыток: 1) |
|||
|
( ) |
|
|
|
|
(+) |
|
|
|
|
( ) |
|
|
|
|
( ) |
|
|
|
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Резьбовые соединения |
||
Репродуктивный уровень – 11 вопроса
Вопрос 76.Дан чертеж детали. Через конструктивные элементы как сегментная шпонка и призматическая шпонка проходят секущие плоскости ... (укажите не менее двух вариантов) (Тип: Множественный выбор, Баллов: 2, Попыток: 1) |
|
|
|
[+] |
Б-Б |
|
|
[ ] |
В-В |
|
|
[+] |
Г-Г |
|
|
[ ] |
Е-Е |
|
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Изображения |
|||||
|
Уведомить, если частично правильно: |
Вы ответили почти верно. |
|||||
Вопрос 77.На чертеже даны следующие сечения: .... (укажите не менее двух вариантов) (Тип: Множественный выбор, Баллов: 2, Попыток: 1) |
|
|
||||
|
[+] |
наложенное |
|
||||
|
[ ] |
внутри контура |
|
||||
|
[+] |
вынесенное обозначенное |
|
||||
|
[ ] |
вынесенное |
|
||||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Изображения |
|||||
|
Уведомить, если частично правильно: |
Вы ответили почти верно. |
|||||
Вопрос 78.Даны два изображения, определите названия ... (укажите не менее двух вариантов) (Тип: Множественный выбор, Баллов: 2, Попыток: 1) |
|
|
||||
|
[ ] |
Местный вид, повернуто |
|
||||
|
[+] |
Дополнительный вид, повернуто |
|
||||
|
[+] |
Наклонный разрез |
|
||||
|
[ ] |
Сечение в проекционной связи |
|
||||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник Инженерная графика, А.М. Бродский, тема: Изображения |
|||||
|
Уведомить, если частично правильно: |
Вы ответили почти верно. |
|||||
Вопрос 79.Какие поверхности на разрезе, помеченные цифрами, следует заштриховать? (укажите не менее двух вариантов) (Тип: Множественный выбор, Баллов: 2, Попыток: 1) |
|
|
||||
|
[ ] |
1 |
|
||||
|
[+] |
2 |
|
||||
|
[ ] |
3 |
|
||||
|
[+] |
4 |
|
||||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Изображения |
|||||
|
Уведомить, если частично правильно: |
Вы ответили почти верно. |
|||||
Вопрос 80.Какие буквенные обозначения соответствуют сечениями. (установите соответствие) (Тип: Соответствие, Баллов: 2, Попыток: 1) |
|
|
|||||||||||||
|
|||||||||||||||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
||||||||||||||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Изображения |
||||||||||||||
|
Уведомить, если частично правильно: |
Вы ответили почти верно. |
||||||||||||||
Вопрос 81.Дан технический рисунок. Найти проекции изображенной детали. (укажите несколько вариантов ) (Тип: Множественный выбор, Баллов: 2, Попыток: 1) |
|
|
|||||||||||||
|
[+] |
|
|
|||||||||||||
|
[+] |
|
|
|||||||||||||
|
[ ] |
|
|
|||||||||||||
|
[ ] |
|
|
|||||||||||||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
||||||||||||||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Изображения |
||||||||||||||
|
Уведомить, если частично правильно: |
Вы ответили почти верно. |
||||||||||||||
Вопрос 82.Даны обозначения резьбы: 1) метрическая с мелким шагом 2) упорная однозаходная (укажите не менее двух вариантов) (Тип: Множественный выбор, Баллов: 2, Попыток: 1) |
|||||||||||||||
|
[ ] |
М20 |
|
|||||||||||||
|
[+] |
М20Х1,5 |
|
|||||||||||||
|
[+] |
S80Х10 |
|
|||||||||||||
|
[ ] |
S80X20 LH |
|
|||||||||||||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема : Резьбы |
||
|
Уведомить, если частично правильно: |
Вы ответили почти верно. |
||
Вопрос 83.Даны обозначения резьбы: 1) метрическая с крупным шагом 2) метрическая коническая (укажите не менее двух вариантов) (Тип: Множественный выбор, Баллов: 2, Попыток: 1) |
|||
|
[+] |
М20 |
|
|
|
[ ] |
М20Х1,5 |
|
|
|
[+] |
МК 20Х1,5 |
|
|
|
[ ] |
МК 20Х1,5 LH |
|
|
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема : Резьбы |
||
|
Уведомить, если частично правильно: |
Вы ответили почти верно. |
||
Вопрос 84.Внешняя резьба выполняется при помощи линий: 1) сплошная толстая показывает ... 2) сплошная тонкая показывает ... (укажите не менее двух вариантов) (Тип: Множественный выбор, Баллов: 2, Попыток: 1) |
|||
|
[+] |
внешний диаметр резьбы |
|
|
|
[+] |
внутренний диаметр резьбы |
|
|
|
[ ] |
верхний диаметр резьбы |
|
|
|
[ ] |
наружный диаметр резьбы |
|
|
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема : Резьбы |
||
|
Уведомить, если частично правильно: |
Вы ответили почти верно. |
||
Вопрос 85.Определите профили резьбы: 1) метрической, 2) трапецеидальной. (укажите не менее двух вариантов) (Тип: Множественный выбор, Баллов: 2, Попыток: 1) |
|||
|
[+] |
|
|
|
|
[ ] |
|
|
|
|
[ ] |
|
|
|
|
[+] |
|
|
|
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема : Резьбы |
||
|
Уведомить, если частично правильно: |
Вы ответили почти верно. |
||
Вопрос 86.Даны изображения резьбы. Определите расположение резьбы: 1) резьба внешняя на цилиндрической поверхности 2) резьба внутренняя на конической поверхности (укажите не менее двух вариантов) (Тип: Множественный выбор, Баллов: 2, Попыток: 1) |
|||
|
[+] |
|
|
|
|
[ ] |
|
|
|
|
[ ] |
|
|
|
|
[+] |
|
|
|
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема : Резьбы |
||
|
Уведомить, если частично правильно: |
Вы ответили почти верно. |
||
Продуктивный уровень – 12 вопросов
Вопрос 87.Соединение половины вида и половины разреза детали выполнены правильно на рисунке ... (укажите активную область) (Тип: Активная область, Баллов: 3, Попыток: 1) |
|||||||||||
|
Активные области: 1 |
|||||||||||
|
|
|||||||||||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
||||||||||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Изображения |
||||||||||
|
Уведомить, если частично правильно: |
Вы ответили почти верно. |
||||||||||
Вопрос 88.Установите порядок выполнения технического рисунка. (Тип: Порядок, Баллов: 3, Попыток: 1) |
|||||||||||
|
|||||||||||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
||||||||||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник Инженерная графика, А.М. Бродский, тема: Эскиз детали и технический рисунок |
||||||||||
|
Уведомить, если частично правильно: |
Вы ответили почти верно. |
||||||||||
Вопрос 89.Дан чертеж. Укажите изображение местного разреза . (укажите активную область) (Тип: Активная область, Баллов: 3, Попыток: 1) |
|||||||||||
|
Активные области: 1 |
|||||||||||
|
|
|||||||||||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
||||||||||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Условности и упрощения. |
||||||||||
|
Уведомить, если частично правильно: |
Вы ответили почти верно. |
||||||||||
Вопрос 90.На каком из трех чертежей целесообразно применен разрез. (введите букву) (Тип: Ввод строки, Баллов: 3, Попыток: 1) |
|
|
|||||||||
|
|||||||||||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
||||||||||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема : Изображение |
||||||||||
Вопрос 91.Конструктивный элемент в сечении В-В является ... пазом. (введите слово в соответствующем падеже) (Тип: Ввод строки, Баллов: 3, Попыток: 1) |
|
|
|||||||||
|
|||||||||||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
||||||||||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема : Изображения |
||||||||||
Вопрос 92.Какое из сечений, на рисунке, соответствует направлению взгляда, форме предмета, правилам выполнения сечений. (укажите активную область) (Тип: Активная область, Баллов: 3, Попыток: 1) |
|||||||||||
|
Активные области: 1 |
|||||||||||
|
|
|||||||||||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
||||||||||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Изображения |
||||||||||
|
Уведомить, если частично правильно: |
Вы ответили почти верно. |
||||||||||
Вопрос 93.Какое из сечений, на рисунке, соответствует направлению взгляда, форме предмета, правилам выполнения сечений. (укажите активную область) (Тип: Активная область, Баллов: 3, Попыток: 1) |
|||||||||||
|
Активные области: 1 |
|||||||||||
|
|
|||||||||||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
||||||||||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Изображения |
||||||||||
|
Уведомить, если частично правильно: |
Вы ответили почти верно. |
||||||||||
Вопрос 94.Какое из сечений, на рисунке, соответствует направлению взгляда, форме предмета, правилам выполнения сечений. (укажите активную область) (Тип: Активная область, Баллов: 3, Попыток: 1) |
|||||||||||
|
Активные области: 1 |
|||||||||||
|
|
|||||||||||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
||||||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Изображения |
||||||
|
Уведомить, если частично правильно: |
Вы ответили почти верно. |
||||||
Вопрос 95.На каком чертеже правильно выполнено соединение половины вида и половины разреза. (укажите активную область) (Тип: Активная область, Баллов: 3, Попыток: 1) |
|||||||
|
Активные области: 1 |
|||||||
|
|
|||||||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
||||||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Изображения |
||||||
|
Уведомить, если частично правильно: |
Вы ответили почти верно. |
||||||
Вопрос 96.Дан чертеж. Изображение А-А является ... разрезом. (введите слово в соответствующем падеже) (Тип: Ввод строки, Баллов: 3, Попыток: 1) |
|
|
|||||
|
|||||||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
||||||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Изображения |
||||||
Вопрос 97.Дан чертеж. Изображение А-А является ... разрезом. (введите слово в соответствующем падеже) (Тип: Ввод строки, Баллов: 3, Попыток: 1) |
|
|
|||||
|
|||||||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
||||||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Изображения |
||||||
Вопрос 98.Дан чертеж . По количеству секущих плоскостей в сечении А-А используются ... плоскости (введите число) (Тип: Ввод строки, Баллов: 3, Попыток: 1) |
|
|
|||||
|
|||||||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
||||||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Изображения |
||||||
Группа 4
Ознакомительный уровень – 13 вопросов
Вопрос 99.Любой предмет или набор предметов производства, подлежащих изготовлению на предприятиях является ... (укажите один вариант) (Тип: Одиночный выбор, Баллов: 1, Попыток: 1) |
|||
|
(+) |
изделием |
|
|
|
( ) |
деталью |
|
|
|
( ) |
комплексом |
|
|
|
( ) |
комплектом |
|
|
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Правила выполнения чертежей некоторых деталей и их соединений. |
||
Вопрос 100.Набор изделий имеющих общее эксплуатационное назначение вспомогательного характера являются ... (укажите один вариант) (Тип: Одиночный выбор, Баллов: 1, Попыток: 1) |
|||
|
(+) |
комплектом |
|
|
|
( ) |
комплексом |
|
|
|
( ) |
деталью |
|
|
|
( ) |
изделием |
|
|
|
Уведомить, если правильно: |
Вы выбрали верный ответ.
|
|||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Правила выполнения чертежей некоторых деталей и их соединений |
|||
Вопрос 101.При оформлении спецификации крепежные изделия, такие как болт, гайка, шайба будут записаны в разделе ... (укажите один вариант) (Тип: Одиночный выбор, Баллов: 1, Попыток: 1) |
||||
|
( ) |
"Комплекты" |
|
||
|
( ) |
"Детали" |
|
||
|
(+) |
"Стандартные изделия" |
|
||
|
( ) |
"Прочие изделия" |
|
||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Спецификация |
|||
Вопрос 102.Соединения которые можно многократно собирать и разбирать являются ... (укажите один вариант) (Тип: Одиночный выбор, Баллов: 1, Попыток: 1) |
||||
|
(+) |
разъёмными |
|
||
|
( ) |
много разбирающими |
|
||
|
( ) |
неразъёмными |
|
||
|
( ) |
специфицированными |
|
||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Правила выполнения чертежей некоторых деталей и их соединений. |
|||
Вопрос 103.Изделие, составные части которого подлежат соединению между собой на предприятии изготовителе с помощью сборочных операций называется ... (укажите один вариант ) (Тип: Одиночный выбор, Баллов: 1, Попыток: 1) |
||||
|
(+) |
сборочной единицей |
|
||
|
( ) |
комплексом |
|
||
|
( ) |
комплектом |
|
||
|
( ) |
деталью |
|
||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Правила выполнения чертежей некоторых деталей |
|||
Вопрос 104.Резьба по назначению ... (укажите один вариант) (Тип: Одиночный выбор, Баллов: 1, Попыток: 1) |
||||
|
(+) |
крепежная |
|
||
|
( ) |
однозаходная |
|
||
|
( ) |
наружная |
|
||
|
( ) |
мелкая |
|
||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Назначение, основные параметры и элементы резьбы. |
|||
Вопрос 105.Резьба образованная на цилиндрической или конической поверхности стержня является .... (укажите один вариант) (Тип: Одиночный выбор, Баллов: 1, Попыток: 1) |
||||
|
(+) |
наружней |
|
||
|
( ) |
внутренней |
|
||
|
( ) |
правой |
|
||
|
( ) |
треугольной |
|
||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Назначение , основные параметры и элементы резьбы |
|||
Вопрос 106.Резьба, образованная контуром вращающимся по часовой стрелке и перемещающийся вдоль оси от наблюдателя является ... (укажите один вариант) (Тип: Одиночный выбор, Баллов: 1, Попыток: 1) |
||||
|
(+) |
правая |
|
||
|
( ) |
левая |
|
||
|
( ) |
однозаходная |
|
||
|
( ) |
многозаходная |
|
||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Назначение, основные параметры и элементы резьбы. |
|||
Вопрос 107.Документ содержащий изображение выполненное от руки без учета масштаба является ... (укажите один вариант) (Тип: Одиночный выбор, Баллов: 1, Попыток: 1) |
||||
|
( ) |
чертежом детали |
|
||
|
( ) |
сборочным чертежом |
|
||
|
(+) |
эскизом |
|
||
|
( ) |
техническим рисунком |
|
||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Стадии разработки конструкторских документов. |
|||
Вопрос 108.Чертеж общего вида .... (укажите один вариант) (Тип: Одиночный выбор, Баллов: 1, Попыток: 1) |
||||
|
( ) |
|
|
||
|
( ) |
|
|
||
|
( ) |
|
|
||
|
(+) |
|
|
||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Пример чтения и деталирования чертежа общего вида. |
|||
Вопрос 109.Сборочный чертеж .... (укажите один вариант) (Тип: Одиночный выбор, Баллов: 1, Попыток: 1) |
||||
|
( ) |
|
|
||
|
(+) |
|
|
||
|
( ) |
|
|
||
|
( ) |
|
|
||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Сборочный чертеж |
|||
Вопрос 110.Дана схема устройства подачи сжатого воздуха с буквенно-цифровым обозначением её элементов. Пневмомотор обозначен буквой(-ами) .... (укажите один вариант) (Тип: Одиночный выбор, Баллов: 1, Попыток: 1) |
|
|
||
|
(+) |
М1 |
|
||
|
( ) |
КВ1 |
|
||
|
( ) |
КМ1 |
|
||
|
( ) |
Ф1 |
|
||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник Инженерная графика, А.М. Бродский, тема: Схемы |
|||
Вопрос 111.Условным графическим обозначением муфты является .... (укажите один вариант) (Тип: Одиночный выбор, Баллов: 1, Попыток: 1) |
|||
|
(+) |
|
|
|
|
( ) |
|
|
|
|
( ) |
|
|
|
|
( ) |
|
|
|
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник Инженерная графика, А.М. Бродский, тема: Схемы |
||
Репродуктивный уровень – 9 вопросов
Вопрос 112.На сборочных чертежах внешними очертаниями изображают изделия... (укажите не менее двух вариантов) (Тип: Множественный выбор, Баллов: 2, Попыток: 1) |
||||
|
[+] |
типовые и покупные |
|
||
|
[ ] |
получаемые литьем |
|
||
|
[+] |
широко применяемые |
|
||
|
[ ] |
оригинальные |
|
||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Сборочный чертеж |
|||
|
Уведомить, если частично правильно: |
Вы ответили почти верно. |
|||
Вопрос 113.Дан чертеж общего вида. Укажите названия: 1) изображения Б ... 2) изображения А-А ... (укажите не менее двух вариантов) (Тип: Множественный выбор, Баллов: 2, Попыток: 1) |
|
|
||
|
[ ] |
выносной элемент в разрезе |
|
||
|
[+] |
выносной элемент в виде |
|
||
|
[ ] |
разрез |
|
||
|
[+] |
соединение половины вида с половиной разреза |
|
||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Пример чтения чертежа общего вида. |
|||
|
Уведомить, если частично правильно: |
Вы ответили почти верно. |
|||
Вопрос 114.Дан чертеж общего вида. Укажите: 1) масштаб выносных элементов ... 2) габаритный размер ... (укажите не менее двух вариантов) (Тип: Множественный выбор, Баллов: 2, Попыток: 1) |
|
|
||||||||||||
|
[+] |
4:1 |
|
||||||||||||
|
[ ] |
1:1 |
|
||||||||||||
|
[+] |
95 |
|
||||||||||||
|
[ ] |
87 |
|
||||||||||||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||||||||||||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Пример чтения чертежей общего вида. |
|||||||||||||
|
Уведомить, если частично правильно: |
Вы ответили почти верно. |
|||||||||||||
Вопрос 115.Сопоставьте конструкторские документы с соответствующими названиями: (Тип: Соответствие, Баллов: 2, Попыток: 1) |
||||||||||||||
|
||||||||||||||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||||||||||||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Стадии конструкторских документов. |
|||||||||||||
|
Уведомить, если частично правильно: |
Вы ответили почти верно. |
|||||||||||||
Вопрос 116.Сборочный чертеж должен содержать ... (укажите не менее двух вариантов) (Тип: Множественный выбор, Баллов: 2, Попыток: 1) |
|
|
||||||||||||
|
[ ] |
размеры отдельных деталей |
|
||||||||||||
|
[+] |
номера позиций составных частей изделия |
|
||||||||||||
|
[+] |
габаритные размеры изделия |
|
||||||||||||
|
[ ] |
параметры шероховатости поверхности отдельных деталей |
|
||||||||||||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||||||||||||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник Инженерная графика, А.М. Бродский, тема: Сборочный чертеж |
|||||||||||||
|
Уведомить, если частично правильно: |
Вы ответили почти верно. |
|||||||||||||
Вопрос 117.Дан чертеж. Стандартные изделия изображены под номерами ... (укажите не менее двух вариантов) (Тип: Множественный выбор, Баллов: 2, Попыток: 1) |
|
|
||||||||||||
|
[ ] |
1 |
|
||||||||||||
|
[ ] |
7 |
|
||||||||||||
|
[+] |
5 |
|
||||||||||||
|
[+] |
6 |
|
||||||||||||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Правила выполнения чертежей некоторых деталей и соединений.
|
||
|
Уведомить, если частично правильно: |
Вы ответили почти верно. |
||
Вопрос 118.В разделе "Стандартные изделия" спецификации записывают изделия, примененные по категориям стандартов, расположенные в .... (укажите не менее двух вариантов) (Тип: Множественный выбор, Баллов: 2, Попыток: 1) |
|||
|
[ ] |
порядке применения стандартных изделий в сборке |
|
|
|
[+] |
пределах каждого наименования в порядке возрастания обозначений стандартов |
|
|
|
[ ] |
произвольном порядке наименований изделия |
|
|
|
[+] |
в алфавитном порядке наименований изделия в пределах функциональной группы |
|
|
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник Инженерная графика, А.М. Бродский, тема:Спецификация |
||
|
Уведомить, если частично правильно: |
Вы ответили почти верно. |
||
Вопрос 119.В разделе спецификации "Материалы" могут быть перечислены ... (укажите не менее двух вариантов) (Тип: Множественный выбор, Баллов: 2, Попыток: 1) |
|||
|
[ ] |
Гайка М16Х120 |
|
|
|
[+] |
Шнур асбестовый Ø5 |
|
|
|
[+] |
Резина |
|
|
|
[ ] |
Скоба |
|
|
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Спецификация |
||
|
Уведомить, если частично правильно: |
Вы ответили почти верно. |
||
Вопрос 120.Рабочие чертежи деталей разрабатываются .... (укажите не менее двух вариантов) (Тип: Множественный выбор, Баллов: 2, Попыток: 1) |
|||
|
[+] |
по чертежам общего вида |
|
|
|
[ ] |
по наглядному изображению |
|
|
|
[+] |
по сборочным чертежам |
|
|
|
[ ] |
с натуры |
|
|
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник Инженерная графика, А.М. Бродский, тема: Стадии разработки конструкторской документации |
|
Уведомить, если частично правильно: |
Вы ответили почти верно. |
Продуктивный уровень – 10 вопросов
Вопрос 121.Дана схема, по виду .... (введите слово в соответствующем падеже) (Тип: Ввод строки, Баллов: 3, Попыток: 1) |
|
|
||||||||
|
||||||||||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||||||||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник Инженерная графика, А.М. Бродский, тема: Схемы |
|||||||||
Вопрос 122.Дана кинематическая принципиальная схема. Укажите условные графические обозначения: 1) червячной передачи 2) вала соединяющего муфты предохранительной с компрессором (укажите активную область , не менее двух вариантов) (Тип: Множественный выбор, Баллов: 3, Попыток: 1) |
|
|
||||||||
|
[+] |
5,4 |
|
||||||||
|
[ ] |
5 |
|
||||||||
|
[ ] |
II |
|
||||||||
|
[+] |
IV |
|
||||||||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||||||||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Схемы |
|||||||||
|
Уведомить, если частично правильно: |
Вы ответили почти верно. |
|||||||||
Вопрос 123.На рисунке изображено условное графическое изображение передачи ... (введите слово в соответствующем падеже) (Тип: Ввод строки, Баллов: 3, Попыток: 1) |
|
|
||||||||
|
||||||||||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||||||||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник Инженерная графика, А.М. Бродский, тема: Схемы |
|||||||||
Вопрос 124.Дана схема, по типу ... (введите слово в соответствующем падеже) (Тип: Ввод строки, Баллов: 3, Попыток: 1) |
|
|
||||||
|
||||||||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||||||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник Инженерная графика, А.М. Бродский, тема: Схемы |
|||||||
Вопрос 125.Дан чертеж общего вида. Наибольший диаметр составляет ... (введите число без обозначения) (Тип: Ввод строки, Баллов: 3, Попыток: 1) |
|
|
||||||
|
||||||||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||||||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник Инженерная графика, А.М. Бродский, тема: Пример чтения и деталирования чертежа общего вида. |
|||||||
Вопрос 126.Дан чертеж общего вида. Метрические резьбы обозначены ... (укажите активную область, не менее двух вариантов) (Тип: Активная область, Баллов: 3, Попыток: 1) |
||||||||
|
Активные области: 2 |
||||||||
|
|
||||||||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||||||||||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник Инженерная графика, А.М. Бродский, тема: Пример чтения и даталирования чертежа общего вида. |
|||||||||||
|
Уведомить, если частично правильно: |
Вы ответили почти верно. |
|||||||||||
Вопрос 127.Дан чертеж . Изделие под номером 5 является .... (введите слово в соответствующем падеже) (Тип: Ввод строки, Баллов: 3, Попыток: 1) |
|
|
||||||||||
|
||||||||||||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||||||||||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Условности и упрощения |
|||||||||||
Вопрос 128.Дан чертеж. Конструктивный элемент под номером 7 является .... (введите слово в соответствующем падеже) (Тип: Ввод строки, Баллов: 3, Попыток: 1) |
|
|
||||||||||
|
||||||||||||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||||||||||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Условности и упрощения. |
|||||||||||
Вопрос 129.Установите последовательность чтения сборочного чертежа. (Тип: Порядок, Баллов: 3, Попыток: 1) |
||||||||||||
|
||||||||||||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||||||||||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник Инженерная графика, А.М. Бродский, тема: Сборочный чертеж |
|||||||||||
|
Уведомить, если частично правильно: |
Вы ответили почти верно. |
|||||||||||
Вопрос 130.Установите порядок расположения разделов в спецификации. (Тип: Порядок, Баллов: 3, Попыток: 1) |
||||||||||||
|
||||||||||||
|
Уведомить, если правильно: |
Вы выбрали верный ответ. |
|||||||||||
|
Уведомить, если неправильно: |
Вы выбрали неверный ответ. Учебник А.М. Бродский Инженерная графика, тема: Спецификация |
|||||||||||
|
Уведомить, если частично правильно: |
Вы ответили почти верно. |
|||||||||||
6. Система оценки оценочного средства.
Инструкция по оцениванию:
Уровень оценки производится суммированием количества баллов в процентном соотношении от общего количества ответов.
Перевод в оценку производится по универсальной шкале оценки образовательных достижений.
За правильный ответ на вопросы или верно выполненное действие выставляется положительная оценка – 1 или 2 или 3 балла в зависимости уровня задания.
За неправильный ответ на вопрос, не выполненное или неверно выполненное действие выставляется отрицательная оценка – 0 баллов.
Критерии оценивания уровня освоения компетенций:
Шкала оценки образовательных достижений
|
Процент результативности (сумма баллов) |
Оценка уровня подготовки |
|
|
оценка компетенций обучающихся |
оценка уровня освоения дисциплин; |
|
|
90 ÷ 100 |
Высокий (полностью освоена) |
отлично |
|
80 ÷ 89 |
Повышенный (недостаточно освоена) |
хорошо |
|
70 ÷ 79 |
Пороговый (частично освоена) |
удовлетворительно |
|
менее 70 |
Допороговый (не освоена) |
неудовлетворительно |
1. Перечень используемых нормативных документов
Программа 13.02.11 Техническая эксплуатация электрического и электромеханического оборудования.
Положение о текущем контроле и промежуточной аттестации студентов (обучающихся) ГАПОУ РС (Я) «МРТК».
Положение о порядке проведения компьютерного тестирования в государственном автономном профессиональном образовательном учреждении Республики Саха (Якутия) «Региональный технический колледж в г. Мирном»
2. Перечень рекомендуемых учебных изданий, Интернет-ресурсов, дополнительной литературы
Основные источники:
1. Бродский А.М. Инженерная графика , учебник для студ. сред. проф.образования – 5 –е изд., Академия, 2017 г.- 400 стр.
2. Миронов Б.Г. Сборник упражнений для чтения чертежей по инженерной графике, учебное пособие, Академия, 2008 г.
3. Бабулин Н. А Построение и чтение машиностроительных чертежей, учебник для профессиональных учебных заведений/ Н. А Бабулин. - М.: Издательский центр "Академия", 2010. - 367 с
Дополнительные источники:
1. Миронов Б.Г. Сборник заданий по инженерной графике с примерами выполнения чертежей на компьютере, уч. пособие, Высшая школа, 2003 г. – 355 стр.
2. А.В. Потишко Справочник по инженерной графике, Будевельник, 1983 г.
Электронные ресурсы:
1. http://tehlit.ru/e_gost_7.htm WWW.TEHLIT.RU - ТЕХНИЧЕСКАЯ ЛИТЕРАТУРА
2. labstend.ru – учебные, наглядные пособия и презентации по курсу «машиностроительное черчение» (диски, плакаты, слайды)
3. http://cherch.ru/ Всезнающий сайт по черчению
4. Портал нормативно-технической документации.- [электронный ресурс]- www.pntdoc.ru Режим доступа: http//www.pntdoc.ru
5. Черчение. Стандартизация. - .[электронный ресурс] www.cherch.ru , Режим доступа http://www.cherch.ru
Скачано с www.znanio.ru
Материалы на данной страницы взяты из открытых источников либо размещены пользователем в соответствии с договором-офертой сайта. Вы можете сообщить о нарушении.
