Введение

Актуальность системы канализации. В курсовой работе представлен про-ект системы канализации: разработан генплан участка с сетями К1, выполнены гидравлический расчет канализации, продольный профиль канализации К1. Цель работы: проектирование канализации здания.

-закрепление знаний, полученных в результате изучения теоретического курса;

-        знакомство с методами проектирования одноэтажных жилых зданий;

-        научиться пользоваться специальной технической литературой, табли-цами, нормативными документами, справочниками.

Объект - это двухэтажное жилое здание.

Предмет - внутренняя канализация.

Задачи в курсовой работе

-        выбор системы и разработка схемы канализации;

-        аксонометрическая схема канализации;

-        гидравлический расчет системы канализации;

-        подбор оборудования системы канализации;

-        составление спецификации системы канализации;

Практическая значимость работы в том, что применяемая система ка-нализации позволит надежно и безопасно отводить сточную воду. Курсовая работа разработана на основании требований СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий», СНиП П-3-79* «Строительная теплотех-ника», Пояснительная записка содержит страниц, иллюстраций, таблиц. Библиографический список содержит источников. Графический материал содержит один  лист  формата     А1кранами для спуска воды. Шаровые краны устанавливаются на каждой ветви системы для отключения ее в случае аварии.

Системы с насосами для повышения давления. Эти системы применяют в тех случаях, когда давление в наружной сети недостаточно велико для подачи

1 Описание существующей системы канализации

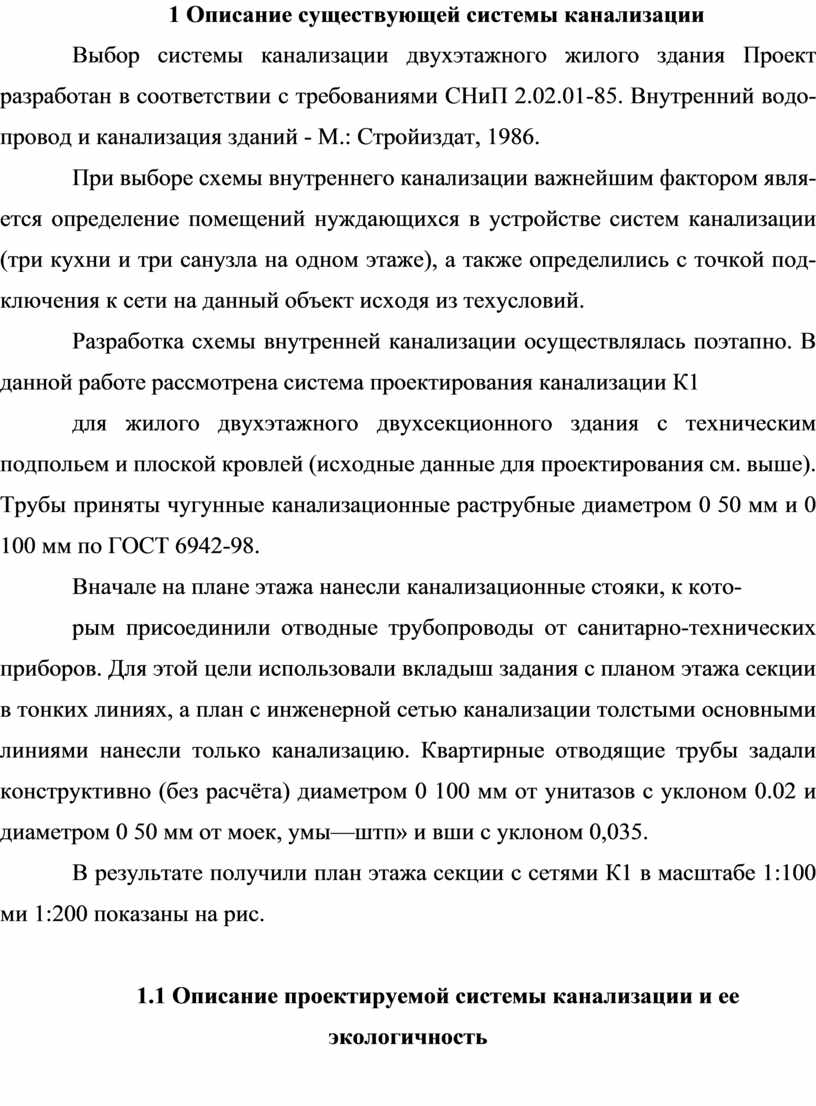

Выбор системы канализации двухэтажного жилого здания Проект разработан в соответствии с требованиями СНиП 2.02.01-85. Внутренний водо­провод и канализация зданий - М.: Стройиздат, 1986.

При выборе схемы внутреннего канализации важнейшим фактором явля­ется определение помещений нуждающихся в устройстве систем канализации (три кухни и три санузла на одном этаже), а также определились с точкой под­ключения к сети на данный объект исходя из техусловий.

Разработка схемы внутренней канализации осуществлялась поэтап­но. В данной работе рассмотрена система проектирования канализации К1

для жилого двухэтажного двухсекционного здания с техническим подпольем и плоской кровлей (исходные данные для проектирования см. выше). Трубы приняты чугунные канализационные раструбные диаметром 0 50 мм и 0 100 мм по ГОСТ 6942-98.

Вначале на плане этажа нанесли канализационные стояки, к кото-

рым присоединили отводные трубопроводы от санитарно-технических при­боров. Для этой цели использовали вкладыш задания с планом этажа секции в тонких линиях, а план с инженерной сетью канализации толстыми основ­ными линиями нанесли только канализацию. Квартирные отводящие трубы задали конструктивно (без расчёта) диаметром 0 100 мм от унитазов с укло­ном 0.02 и диаметром 0 50 мм от моек, умы—штп» и вши с уклоном 0,035.

В результате получили план этажа секции с сетями К1 в масштабе 1:100 ми 1:200 показаны на рис.

1.1 Описание проектируемой системы канализации и ее экологичность

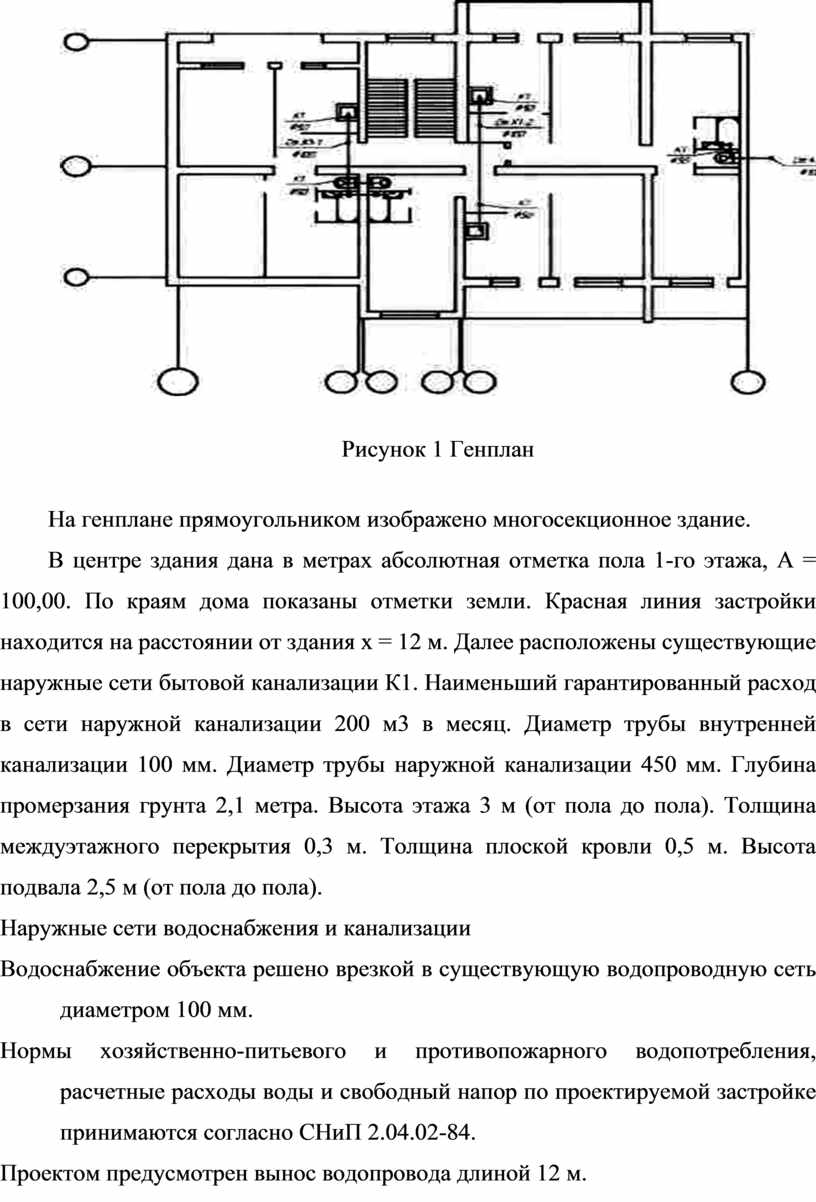

Рисунок 1 Генплан

На генплане прямоугольником изображено многосекционное здание.

В центре здания дана в метрах абсолютная отметка пола 1-го этажа, А = 100,00. По краям дома показаны отметки земли. Красная линия застройки находится на расстоянии от здания х = 12 м. Далее расположены существующие наружные сети бытовой канализации К1. Наименьший гарантированный расход в сети наружной канализации 200 м3 в месяц. Диаметр трубы внутренней канализа­ции 100 мм. Диаметр трубы наружной канализации 450 мм. Глубина промерза­ния грунта 2,1 метра. Высота этажа 3 м (от пола до пола). Толщина между­этажного перекрытия 0,3 м. Толщина плоской кровли 0,5 м. Высота подвала 2,5 м (от пола до пола).

Наружные сети водоснабжения и канализации

Водоснабжение объекта решено врезкой в существующую водопровод­ную сеть диаметром 100 мм.

Нормы хозяйственно-питьевого и противопожарного водопотребления, расчетные расходы воды и свободный напор по проектируемой застройке при­нимаются согласно СНиП 2.04.02-84.

Проектом предусмотрен вынос водопровода длиной 12 м.

Рабочее давление в водопроводной сети на вводе в здание жилого дома составляет 0,23МПа Для подачи воды на хозяйственно-питьевые нужды запроектирована ту­пиковая водопроводная сеть из полиэтиленовых труб ПВД, тип С - питьевая d=20 мм, по ГОСТ 18599-83. Врезка и установка другой арматуры устраивается по типовым решениям 901.09.11-84.

При пересечении проектируемого водопровода (глубина заложения не менее 2.0 м) с существующими инженерными сетями прокладку выполнить в металлическом футляре.

Стальные трубопроводы и фасонные части покрыть усиленной антикор­розийной изоляцией.

Наружное пожаротушение решено от существующего водопровода. В доме предусмотреть средства внутриквартирного пожаротушения.

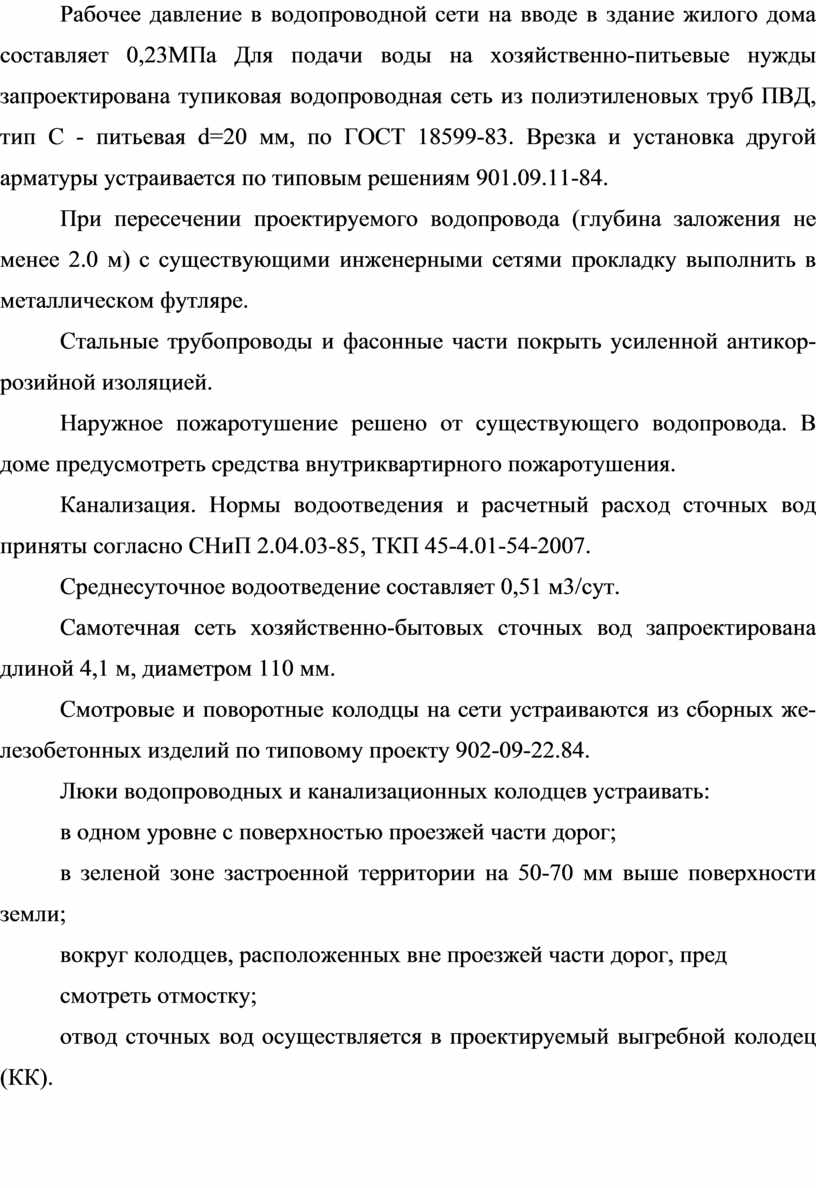

Канализация. Нормы водоотведения и расчетный расход сточных вод приняты согласно СНиП 2.04.03-85, ТКП 45-4.01-54-2007.

Среднесуточное водоотведение составляет 0,51 м3/сут.

Самотечная сеть хозяйственно-бытовых сточных вод запроектирована длиной 4,1 м, диаметром 110 мм.

Смотровые и поворотные колодцы на сети устраиваются из сборных же­лезобетонных изделий по типовому проекту 902-09-22.84.

Люки водопроводных и канализационных колодцев устраивать:

в одном уровне с поверхностью проезжей части дорог;

в зеленой зоне застроенной территории на 50-70 мм выше поверх­ности земли;

вокруг колодцев, расположенных вне проезжей части дорог, пред

смотреть отмостку;

отвод сточных вод осуществляется в проектируемый выгребной колодец (КК).

2 Разработка схемы канализации

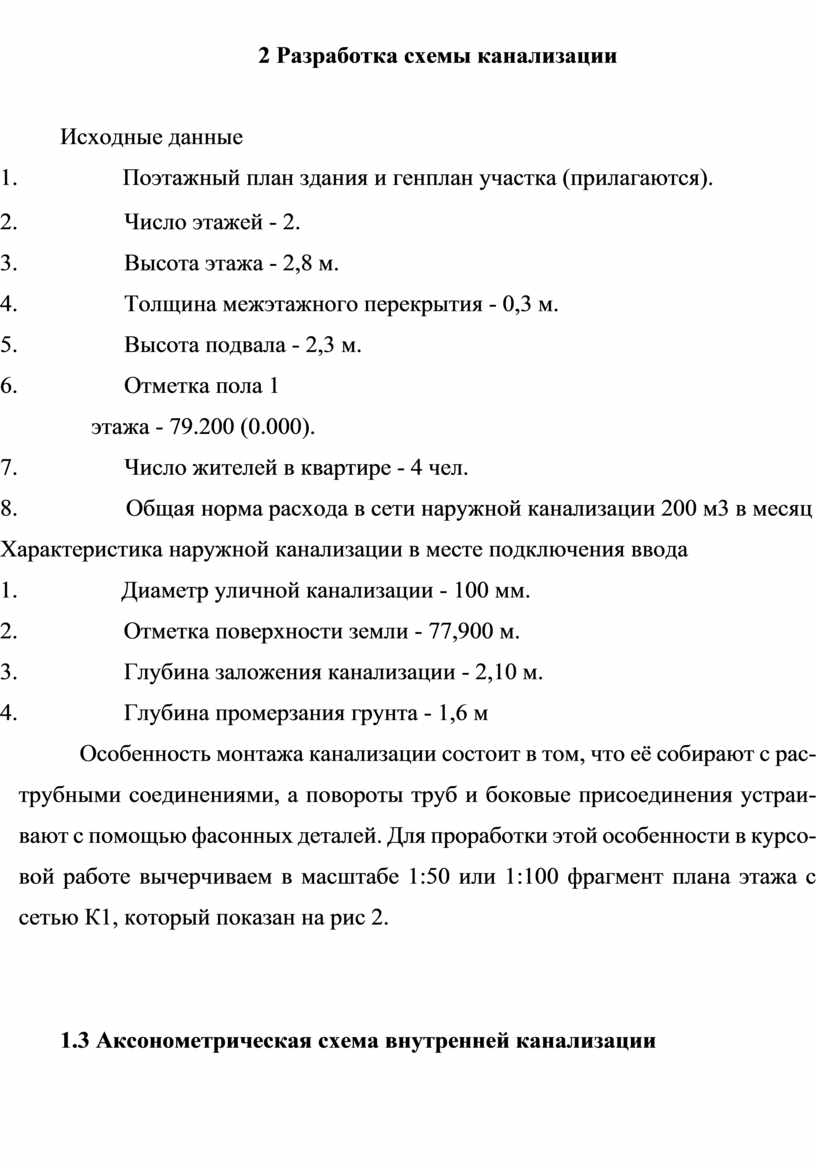

Исходные данные

1.                                          Поэтажный план здания и генплан участка (прилагаются).

2.                                          Число этажей - 2.

3.                                          Высота этажа - 2,8 м.

4.                                          Толщина межэтажного перекрытия - 0,3 м.

5.                                          Высота подвала - 2,3 м.

6.                                          Отметка пола 1

этажа - 79.200 (0.000).

7.                                          Число жителей в квартире - 4 чел.

8.                                           Общая норма расхода в сети наружной канализации 200 м3 в месяц Характеристика наружной канализации в месте подключения ввода

1.                                         Диаметр уличной канализации - 100 мм.

2.                                          Отметка поверхности земли - 77,900 м.

3.                                          Глубина заложения канализации - 2,10 м.

4.                                          Глубина промерзания грунта - 1,6 м

Особенность монтажа канализации состоит в том, что её собирают с рас­трубными соединениями, а повороты труб и боковые присоединения устраи­вают с помощью фасонных деталей. Для проработки этой особенности в курсо­вой работе вычерчиваем в масштабе 1:50 или 1:100 фрагмент плана этажа с се­тью К1, который показан на рис 2.

1.3 Аксонометрическая схема внутренней канализации

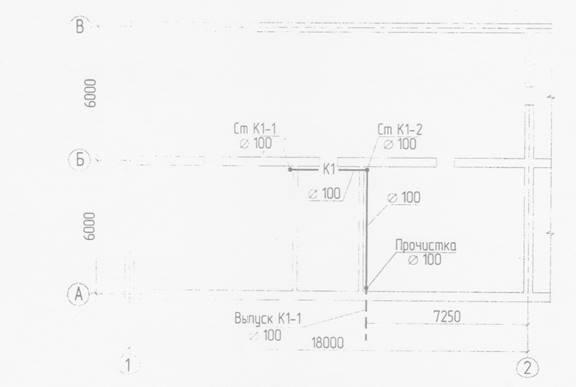

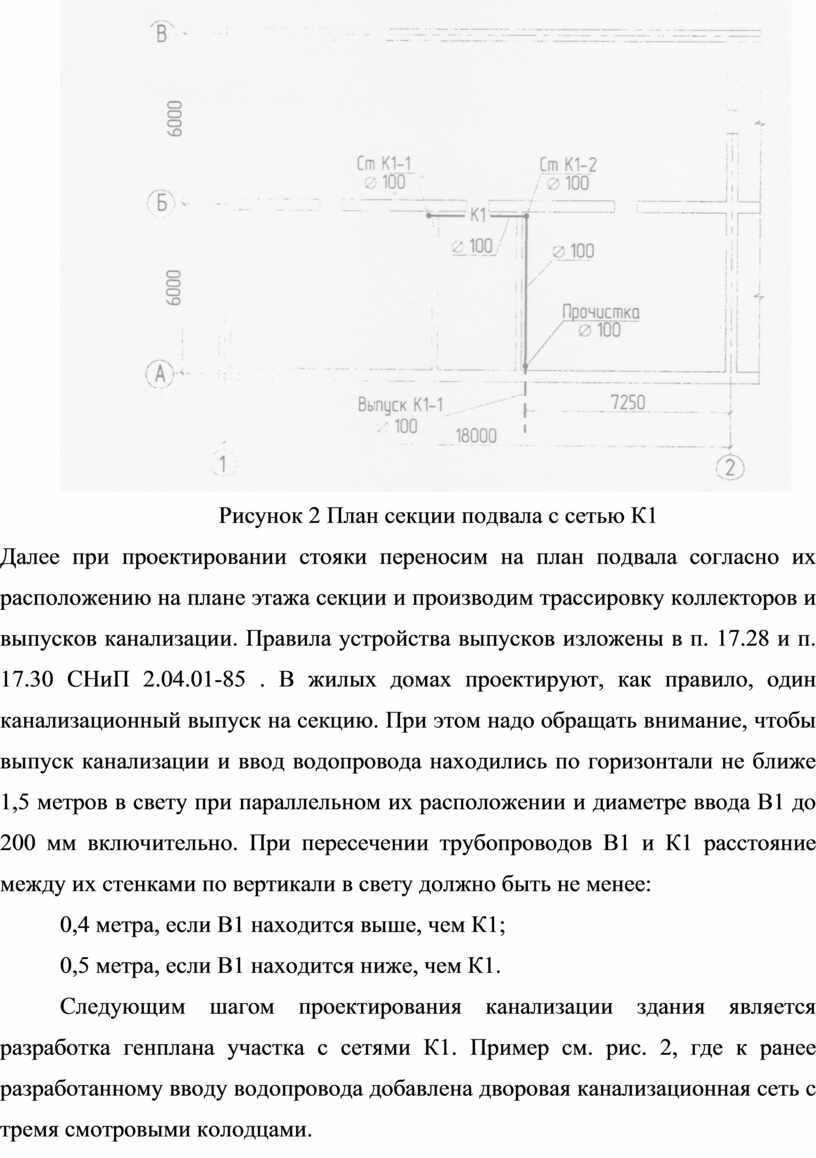

Рисунок 2 План секции подвала с сетью К1

 Далее при проектировании стояки переносим на план подвала согласно их расположению на плане этажа секции и производим трассировку коллекто­ров и выпусков канализации. Правила устройства выпусков изложены в п. 17.28 и п. 17.30 СНиП 2.04.01-85 . В жилых домах проектируют, как правило, один канализационный выпуск на секцию. При этом надо обращать внимание, чтобы выпуск канализации и ввод водопровода находились по горизонтали не ближе 1,5 метров в свету при параллельном их расположении и диаметре ввода В1 до 200 мм включительно. При пересечении трубопроводов В1 и К1 расстоя­ние между их стенками по вертикали в свету должно быть не менее:

0,4 метра, если В1 находится выше, чем К1;

0,5 метра, если В1 находится ниже, чем К1.

Следующим шагом проектирования канализации здания является разработка генплана участка с сетями К1. Пример см. рис. 2, где к ранее разработанному вводу водопровода добавлена дворовая канализационная сеть с тремя смотровыми колодцами.

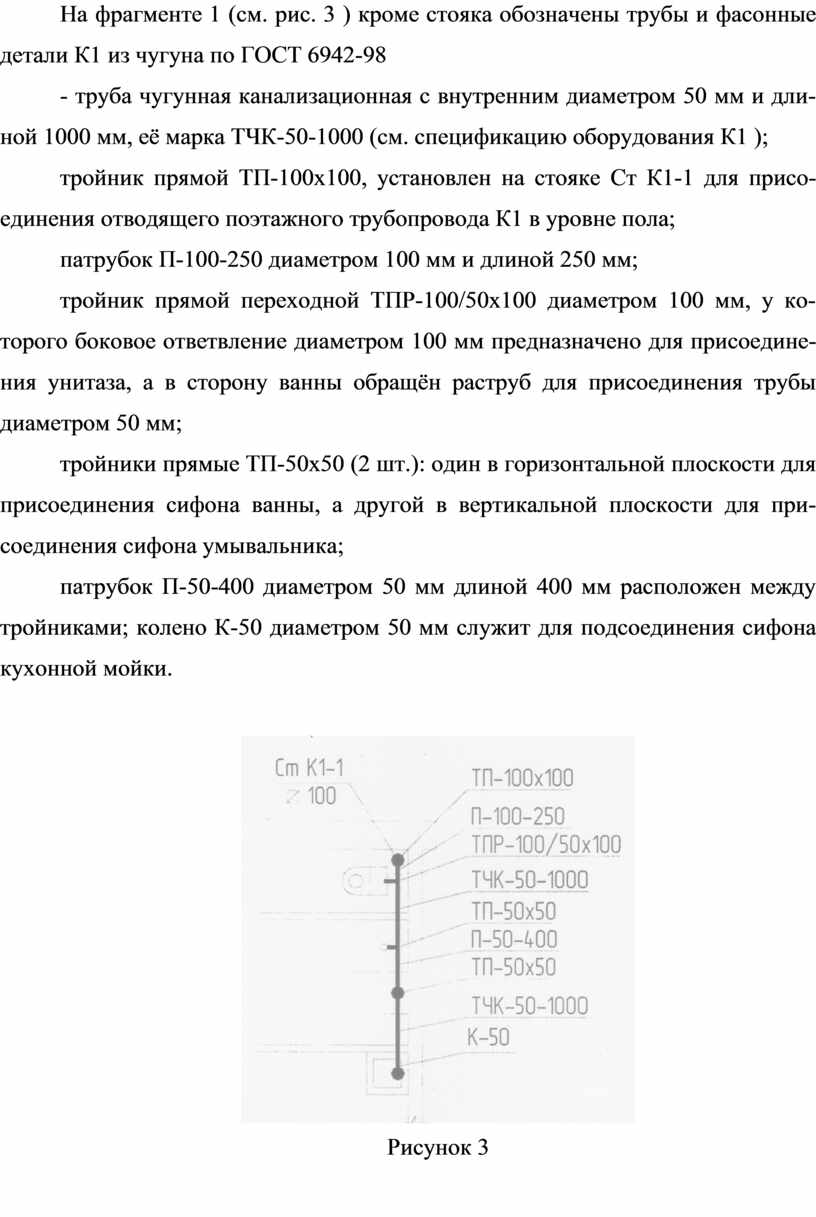

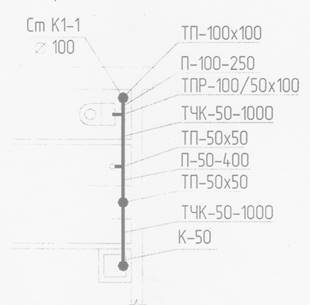

На фрагменте 1 (см. рис. 3 ) кроме стояка обозначены трубы и фасонные детали К1 из чугуна по ГОСТ 6942-98

- труба чугунная канализационная с внутренним диаметром 50 мм и дли­ной 1000 мм, её марка ТЧК-50-1000 (см. спецификацию оборудования К1 );

тройник прямой ТП-100x100, установлен на стояке Ст К1-1 для присо­единения отводящего поэтажного трубопровода К1 в уровне пола;

патрубок П-100-250 диаметром 100 мм и длиной 250 мм;

тройник прямой переходной ТПР-100/50x100 диаметром 100 мм, у ко­торого боковое ответвление диаметром 100 мм предназначено для присоедине­ния унитаза, а в сторону ванны обращён раструб для присоединения трубы диаметром 50 мм;

тройники прямые ТП-50х50 (2 шт.): один в горизонтальной плоскости для присоединения сифона ванны, а другой в вертикальной плоскости для при­соединения сифона умывальника;

патрубок П-50-400 диаметром 50 мм длиной 400 мм расположен между тройниками; колено К-50 диаметром 50 мм служит для подсоединения сифона ку­хонной мойки.

Рисунок 3

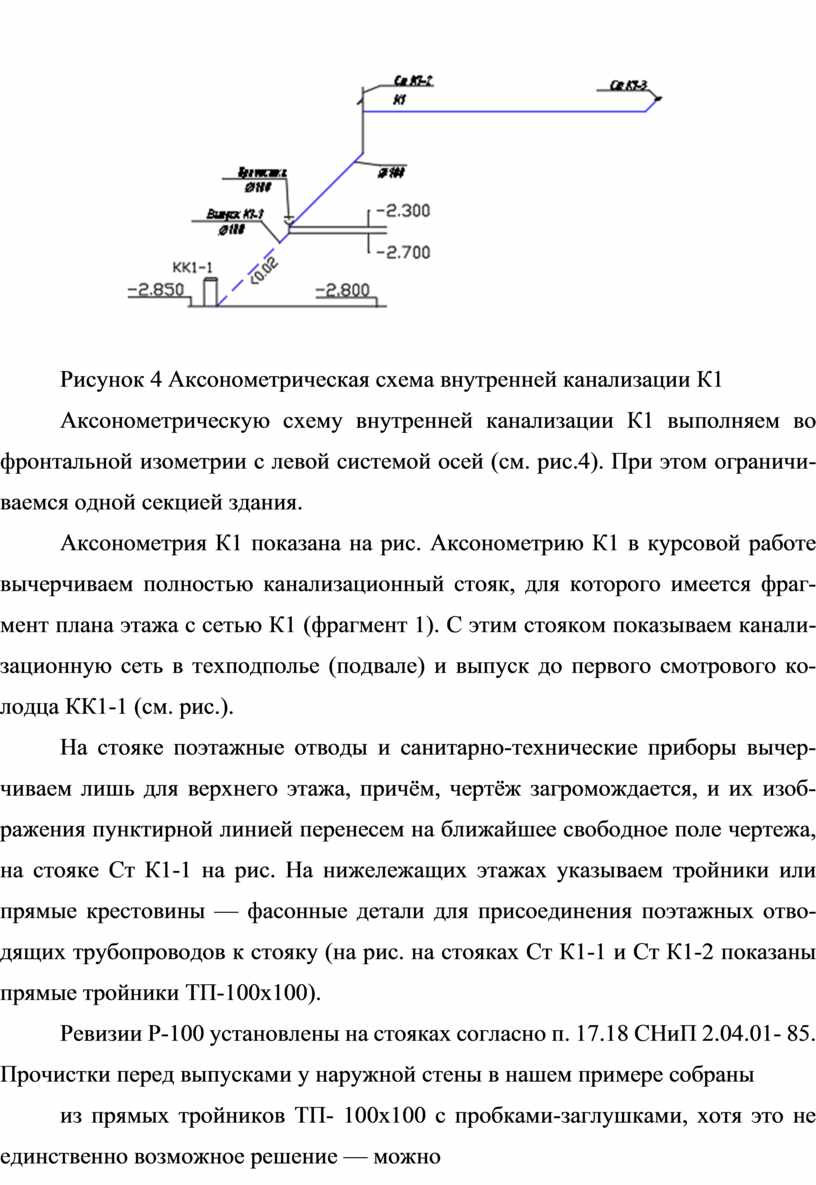

Рисунок 4 Аксонометрическая схема внутренней канализации К1

Аксонометрическую схему внутренней канализации К1 выполняем во фронтальной изометрии с левой системой осей (см. рис.4). При этом ограничи­ваемся одной секцией здания.

Аксонометрия К1 показана на рис. Аксонометрию К1 в курсовой работе вычерчиваем полностью канализационный стояк, для которого имеется фраг­мент плана этажа с сетью К1 (фрагмент 1). С этим стояком показываем канали­зационную сеть в техподполье (подвале) и выпуск до первого смотрового ко­лодца КК1-1 (см. рис.).

На стояке поэтажные отводы и санитарно-технические приборы вычер­чиваем лишь для верхнего этажа, причём, чертёж загромождается, и их изоб­ражения пунктирной линией перенесем на ближайшее свободное поле чертежа, на стояке Ст К1-1 на рис. На нижележащих этажах указываем тройники или прямые крестовины — фасонные детали для присоединения поэтажных отво­дящих трубопроводов к стояку (на рис. на стояках Ст К1-1 и Ст К1-2 показаны прямые тройники ТП-100x100).

Ревизии Р-100 установлены на стояках согласно п. 17.18 СНиП 2.04.01- 85. Прочистки перед выпусками у наружной стены в нашем примере собраны

из прямых тройников ТП- 100x100 с пробками-заглушками, хотя это не един­ственно возможное решение — можно

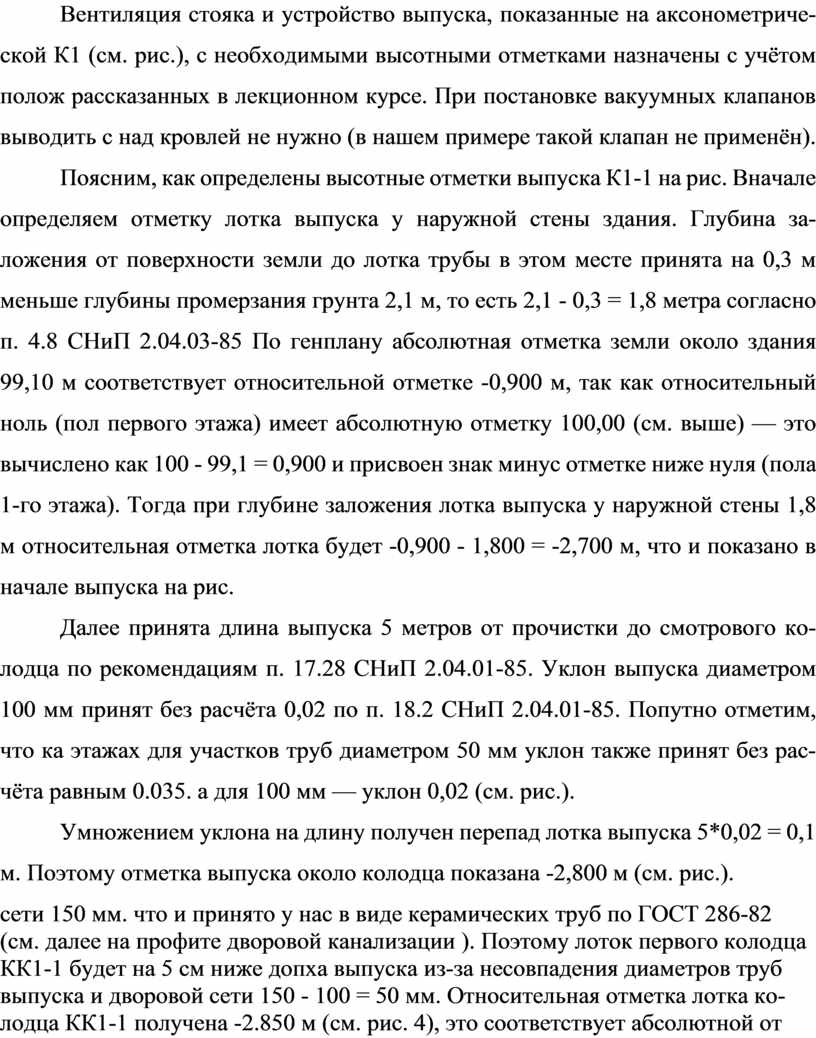

Вентиляция стояка и устройство выпуска, показанные на аксонометриче­ской К1 (см. рис.), с необходимыми высотными отметками назначены с учётом полож рассказанных в лекционном курсе. При постановке вакуумных клапанов выводить с над кровлей не нужно (в нашем примере такой клапан не приме­нён).

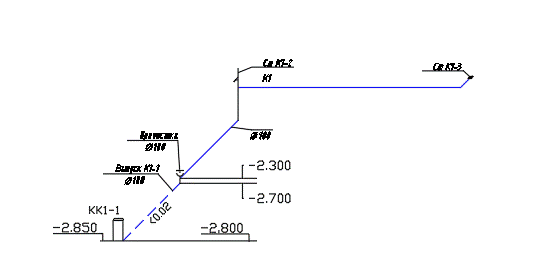

Поясним, как определены высотные отметки выпуска К1-1 на рис. Вна­чале определяем отметку лотка выпуска у наружной стены здания. Глубина за­ложения от поверхности земли до лотка трубы в этом месте принята на 0,3 м меньше глубины промерзания грунта 2,1 м, то есть 2,1 - 0,3 = 1,8 метра соглас­но п. 4.8 СНиП 2.04.03-85 По генплану абсолютная отметка земли около здания 99,10 м соответствует относительной отметке -0,900 м, так как относительный ноль (пол первого этажа) имеет абсолютную отметку 100,00 (см. выше) — это вычислено как 100 - 99,1 = 0,900 и присвоен знак минус отметке ниже нуля (пола 1-го этажа). Тогда при глубине заложения лотка выпуска у наружной стены 1,8 м относительная отметка лотка будет -0,900 - 1,800 = -2,700 м, что и показано в начале выпуска на рис.

Далее принята длина выпуска 5 метров от прочистки до смотрового ко­лодца по рекомендациям п. 17.28 СНиП 2.04.01-85. Уклон выпуска диаметром 100 мм принят без расчёта 0,02 по п. 18.2 СНиП 2.04.01-85. Попутно отметим, что ка этажах для участков труб диаметром 50 мм уклон также принят без рас­чёта равным 0.035. а для 100 мм — уклон 0,02 (см. рис.).

Умножением уклона на длину получен перепад лотка выпуска 5*0,02 = 0,1 м. Поэтому отметка выпуска около колодца показана -2,800 м (см. рис.).

сети 150 мм. что и принято у нас в виде керамических труб по ГОСТ 286-82 (см. далее на профите дворовой канализации ). Поэтому лоток первого колодца КК1-1 будет на 5 см ниже допха выпуска из-за несовпадения диаметров труб выпуска и дворовой сети 150 - 100 = 50 мм. Относительная отметка лотка ко­лодца КК1-1 получена -2.850 м (см. рис. 4), это соответствует абсолютной от­метке 100 - 2.85 = 97.15 м. Абсолютная отметка яш первого колодца 97.15 м использована далее в таблице гидравлического расчёта дворовой канализации.

Другие отметки горизонтальных участков на аксонометрической схеме К1 (см. рис.4 ) назначены с учётом уклонов и длин труб, а также толщины меж­дуэтажного перекрытия 0,3 м и удобства сборки раструбных трубопроводов.

После построения аксонометрической схемы К1 составляют специфика­цию оборудования системы внутренней канализации, которую выносят на лист

3.3 Гидравлический Расчёт Канализации

Целью гидравлического расчёта дворовой (внутриквартальной) канали­зации К1 является определение высотных абсолютных отметок и уклонов лот­ков труб i при найденных расходах сточных вод qs и заданных по рекоменда­циям СНиП 2.04.03-85 диаметрах труб d — часто используют керамические трубы с наименьшим внутренним диаметром 150 мм. Найденный уклон труб должен быть таким, чтобы отведение сточных вод самотёком при неполном заполнении потоком сечения такое движение жидкости называют безнапорным или со свободной поверхность

Гидравлический расчёт К1 выполняют в соответствии с требованиями СНиП 2.

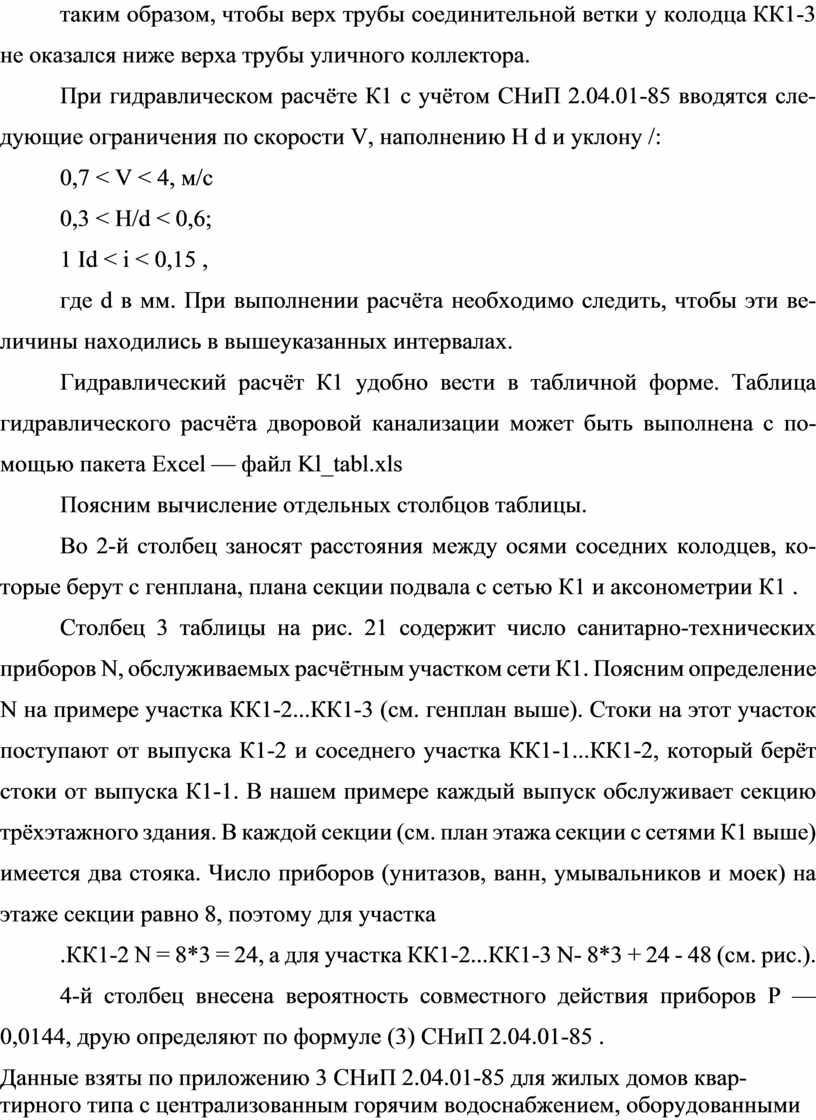

Расчёт дворовой сети, изображённой на генплане на рис. Имеем две дик­тующие точки: верхнюю и нижнюю. Верхней диктующей точкой является аб­солютная отметка лотка колодца КК1-1, которая была найдена при построении аксонометрической схемы К1 и равна 97,15 м. Нижней диктующей точкой яв­ляется отметка лотка трубы уличного канализационного коллектора в колодце КК1-3, которую принимают по индивидуальному заданию. В нашем случае она

равна 94,30 м (см."Исходные данные для проектирования"). Сеть дворовой ка­нализации от колодца КК1-1 к колодцу КК1-3 надо проложить с уклоном таким образом, чтобы верх трубы соединительной ветки у колодца КК1-3 не оказался ниже верха трубы уличного коллектора.

При гидравлическом расчёте К1 с учётом СНиП 2.04.01-85 вводятся сле­дующие ограничения по скорости V, наполнению Н d и уклону /:

0,7 < V < 4, м/с

0,3 < H/d < 0,6;

1 Id < i < 0,15 ,

где d в мм. При выполнении расчёта необходимо следить, чтобы эти ве­личины находились в вышеуказанных интервалах.

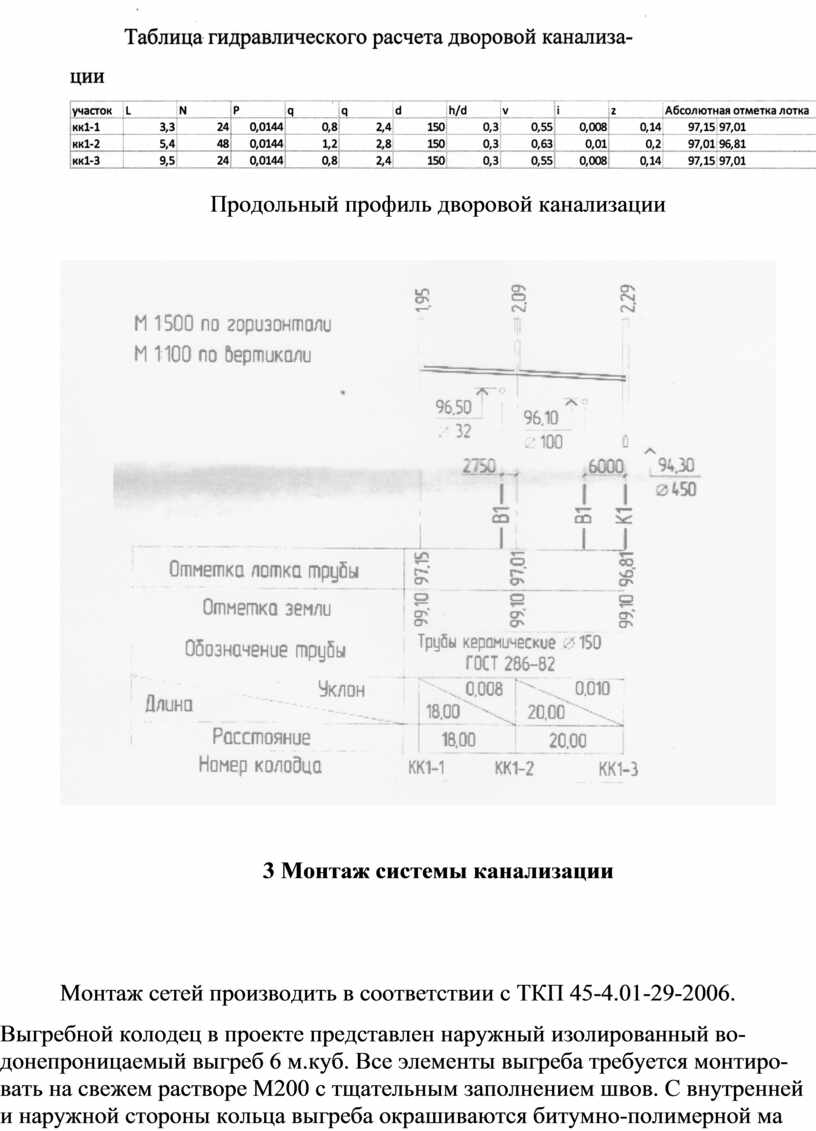

Гидравлический расчёт К1 удобно вести в табличной форме. Таблица гидравлического расчёта дворовой канализации может быть выполнена с по­мощью пакета Excel — файл Kl_tabl.xls

Поясним вычисление отдельных столбцов таблицы.

Во 2-й столбец заносят расстояния между осями соседних колодцев, ко­торые берут с генплана, плана секции подвала с сетью К1 и аксонометрии К1 .

Столбец 3 таблицы на рис. 21 содержит число санитарно-технических приборов N, обслуживаемых расчётным участком сети К1. Поясним определе­ние N на примере участка КК1-2...КК1-3 (см. генплан выше). Стоки на этот участок поступают от выпуска К1-2 и соседнего участка КК1-1...КК1-2, кото­рый берёт стоки от выпуска К1-1. В нашем примере каждый выпуск обслужи­вает секцию трёхэтажного здания. В каждой секции (см. план этажа секции с сетями К1 выше) имеется два стояка. Число приборов (унитазов, ванн, умы­вальников и моек) на этаже секции равно 8, поэтому для участка

.КК1-2 N = 8*3 = 24, а для участка КК1-2...КК1-3 N- 8*3 + 24 - 48 (см. рис.).

4-й столбец внесена вероятность совместного действия приборов Р — 0,0144, друю определяют по формуле (3) СНиП 2.04.01-85 .

Данные взяты по приложению 3 СНиП 2.04.01-85 для жилых домов квар­тирного типа с централизованным горячим водоснабжением, оборудованными умывальниками, мойками и душами с ваннами длиной от 1500 до 1700 мм (у нас ванны 1700 мм — см. в спецификации К1).

В столбцах 12-м и 13-м таблицы на рис. автоматически рассчитываются абсолютные отметки лотка труб продольного профиля канализации. Надо лишь задать начальную отметку лотка первого колодца КК1-1 (у нас 97,15 м), кото­рая является верхней диктующей точкой. После расчёта в Excel (нажатием кла­виши F9) также на забудьте проверить нижнюю диктующую точку (см. выше).

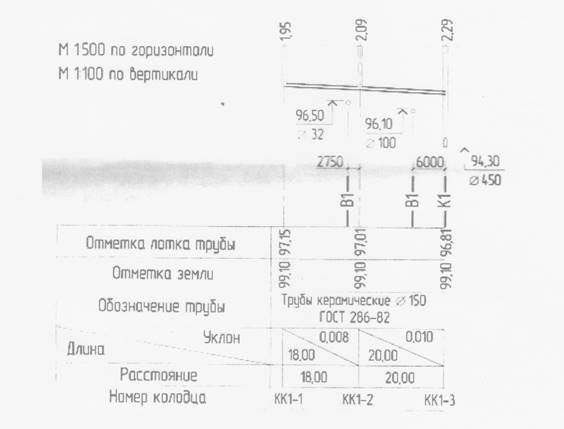

Профиль дворовой канализации выполняют по ГОСТ 21.604-82. Про­дольный профиль сети дворовой канализации изображают в виде её развёотки- ло оси трубопровода, а под ним помещают таблицу данных для прокладки се­ти. Профиль изображают в разных масштабах по горизонтали и вертикали. На профиле над колодцами проставляют глубину заложения лотка трубы, которую вычисляют как разность отметок земли и лотка трубы. Кроме самой сети К1 на профиле показывают пересекаемые трубопроводы (см. рис. ). Все остальные детали профиля см. рис. . По требованиям СНиП П-89-80 (с изм. 1994 г.) рас­стояния в свету между пересекающимися трубами В1 и К1 должны быть не ме­нее 0,5 метра (не менее 0,4 метра, если В1 выше К1). На профиле рис. 22 это соблюденоСтолбцы 5-й, 6-й, 9-й, 10-й, 11-й таблицы на рис. 21 Excel рассчиты­вает автоматически после нажатия клавиши F9. Надо лишь визуально прове­рять ограничения по скорости, наполнению и уклону (см. выше). На малорас­ходных участках возможно некоторое занижение скоростей, что и получилось в таблице на рис., что допустимо

Выпуск К1-1 должен быть присоединён к первому смотровому колодцу КК1-1 способом "шелыга в шелыгу", то есть с совпадением верхов труб разных диаметров. Дело в том, что дворовая канализационная сеть — это уже наруж­ная

Продольный профиль дворовой канализации

3 Монтаж системы канализации

Монтаж сетей производить в соответствии с ТКП 45-4.01-29-2006.

Выгребной колодец в проекте представлен наружный изолированный во­донепроницаемый выгреб 6 м.куб. Все элементы выгреба требуется монтиро­вать на свежем растворе М200 с тщательным заполнением швов. С внутренней и наружной стороны кольца выгреба окрашиваются битумно-полимерной ма­стикой ТУ РБ - 00294846.148-98 за 2 раза. Вдоль стыка колец, до устройства обмазочной гидроизоляции, выполнить оклеенною гидроизоляцию из рулонно­

го материала Г-ПХ-БЭ-М/ПП-3,5 по СТБ 1107-98.

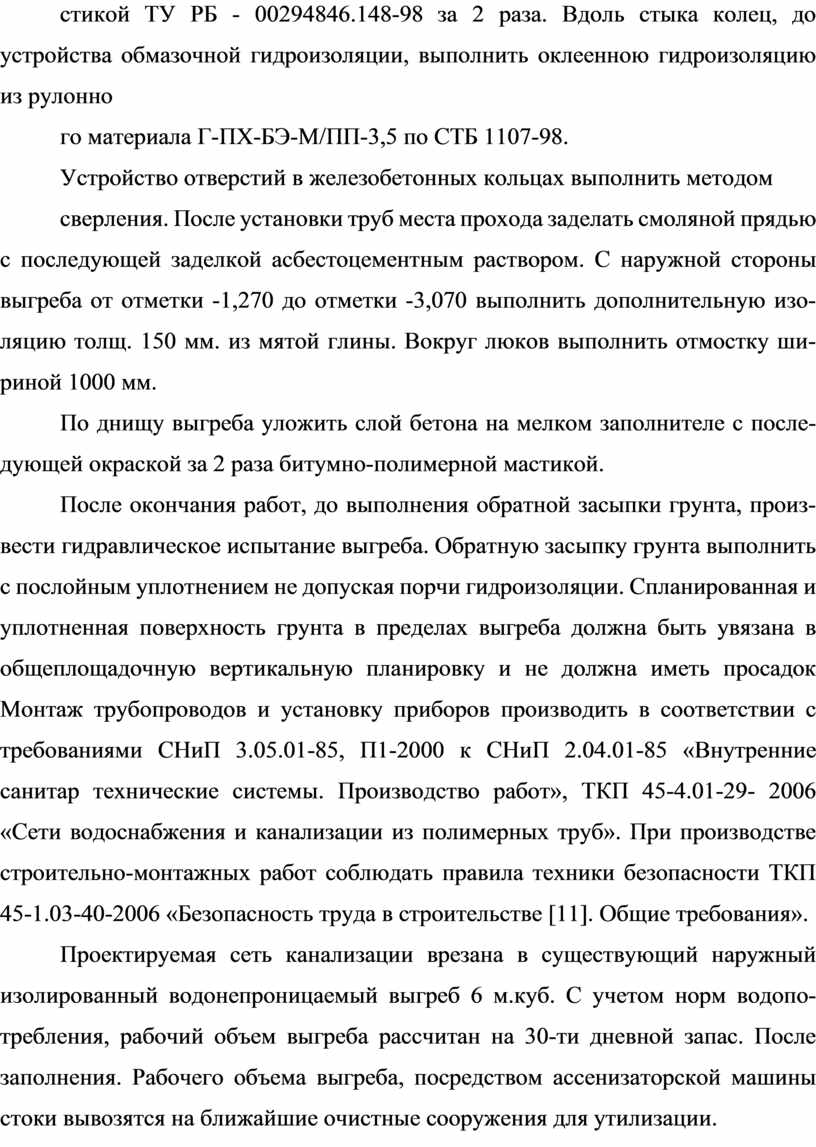

Устройство отверстий в железобетонных кольцах выполнить методом

сверления. После установки труб места прохода заделать смоляной прядью с последующей заделкой асбестоцементным раствором. С наружной стороны выгреба от отметки -1,270 до отметки -3,070 выполнить дополнительную изо­ляцию толщ. 150 мм. из мятой глины. Вокруг люков выполнить отмостку ши­риной 1000 мм.

По днищу выгреба уложить слой бетона на мелком заполнителе с после­дующей окраской за 2 раза битумно-полимерной мастикой.

После окончания работ, до выполнения обратной засыпки грунта, произ­вести гидравлическое испытание выгреба. Обратную засыпку грунта выпол­нить с послойным уплотнением не допуская порчи гидроизоляции. Спланиро­ванная и уплотненная поверхность грунта в пределах выгреба должна быть увязана в общеплощадочную вертикальную планировку и не должна иметь просадок Монтаж трубопроводов и установку приборов производить в соот­ветствии с требованиями СНиП 3.05.01-85, П1-2000 к СНиП 2.04.01-85 «Внут­ренние санитар технические системы. Производство работ», ТКП 45-4.01-29- 2006 «Сети водоснабжения и канализации из полимерных труб». При произ­водстве строительно-монтажных работ соблюдать правила техники безопасно­сти ТКП 45-1.03-40-2006 «Безопасность труда в строительстве [11]. Общие требования».

Проектируемая сеть канализации врезана в существующий наружный изолированный водонепроницаемый выгреб 6 м.куб. С учетом норм водопо- требления, рабочий объем выгреба рассчитан на 30-ти дневной запас. После заполнения. Рабочего объема выгреба, посредством ассенизаторской машины стоки вывозятся на ближайшие очистные сооружения для утилизации.

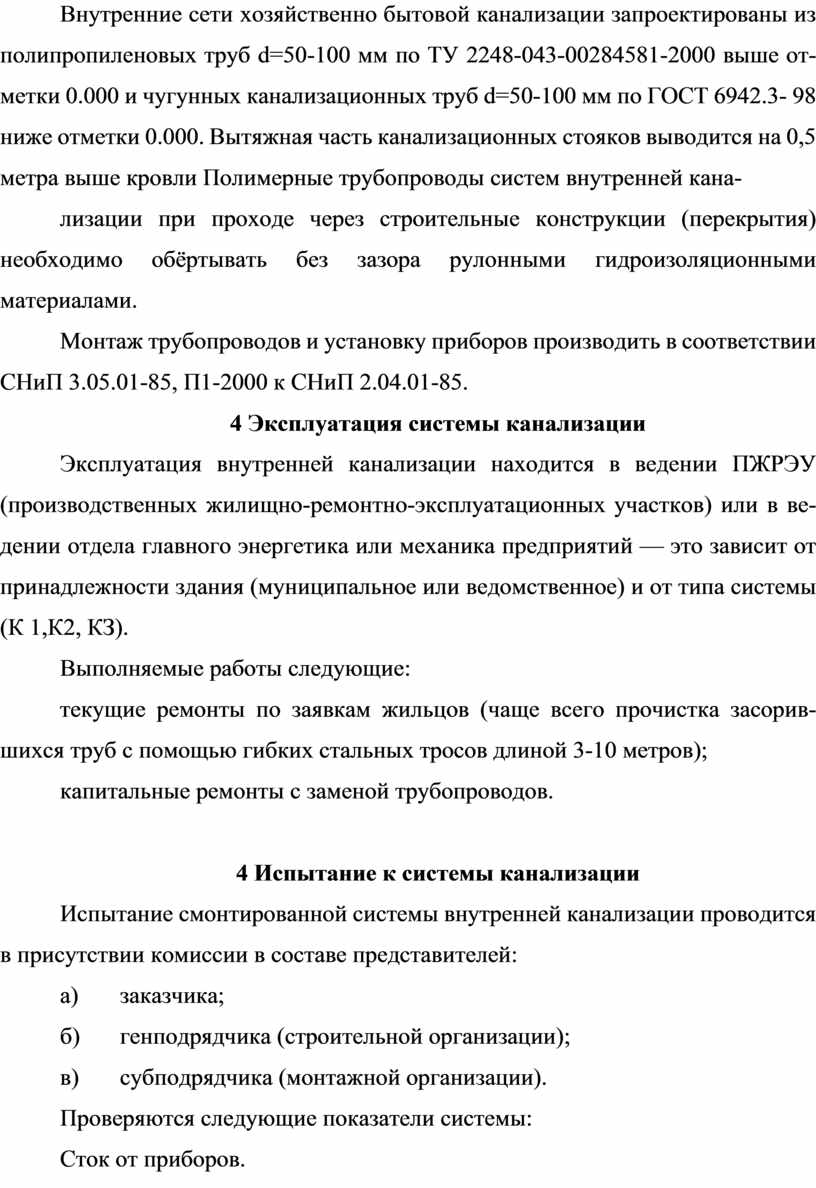

Внутренние сети хозяйственно бытовой канализации запроектированы из полипропиленовых труб d=50-100 мм по ТУ 2248-043-00284581-2000 выше от­метки 0.000 и чугунных канализационных труб d=50-100 мм по ГОСТ 6942.3- 98 ниже отметки 0.000. Вытяжная часть канализационных стояков выводится на 0,5 метра выше кровли Полимерные трубопроводы систем внутренней кана-

лизации при проходе через строительные конструкции (перекрытия) необхо­димо обёртывать без зазора рулонными гидроизоляционными материалами.

Монтаж трубопроводов и установку приборов производить в соответ­ствии СНиП 3.05.01-85, П1-2000 к СНиП 2.04.01-85.

4 Эксплуатация системы канализации

Эксплуатация внутренней канализации находится в ведении ПЖРЭУ (производственных жилищно-ремонтно-эксплуатационных участков) или в ве­дении отдела главного энергетика или механика предприятий — это зависит от принадлежности здания (муниципальное или ведомственное) и от типа систе­мы (К 1,К2, КЗ).

Выполняемые работы следующие:

текущие ремонты по заявкам жильцов (чаще всего прочистка засорив­шихся труб с помощью гибких стальных тросов длиной 3-10 метров);

капитальные ремонты с заменой трубопроводов.

4 Испытание к системы канализации

Испытание смонтированной системы внутренней канализации проводит­ся в присутствии комиссии в составе представителей:

а)       заказчика;

б)      генподрядчика (строительной организации);

в)       субподрядчика (монтажной организации).

Проверяются следующие показатели системы:

Сток от приборов.

Система должна соответствовать проекту по размерам, высотным отмет­кам, диаметрам труб, их материалу.

Не должно быть каких-либо утечек и подтеканий на трубопроводах.

Испытание бытовой канализации К1 проводится способом пролива воды из 75% водоразборных приборов в здании. Система должна обеспечивать нор­мальный сток. Если система успешно выдержала испытание, то окончательно составляется акт испытания внутренней канализации по форме приложения 4 СНиПа 3.05.01-85, который подписывается представителями вышеупомянутой комиссии.

Испытание дождевой канализации К2 проводится способом заполнения водосточного стояка водой до отметки кровли. В течение 10 минут стояк не должен протечь в местах его установки (лестничные клетки, коридоры).

Испытание производственной канализации КЗ проводится способом про­лива воды из 75% водоразборных приборов в промздании. Кроме того прове­ряют эффективность работы очистных сооружений и насосов станций перекач­ки.

После испытания система внутренней канализации готова к передаче на её эксплуатацию.

5 Охрана труда и техника безопасности

Отвод сточных вод следует предусматривать по закрытым самотечным трубопроводам.

Участки канализационной сети следует прокладывать прямолинейно. Изменять направление прокладки канализационного трубопровода и присо­единять приборы следует с помощью соединительных деталей.

Примечание. Изменять уклон прокладки на участке отводного (горизон­тального) трубопровода не допускается.

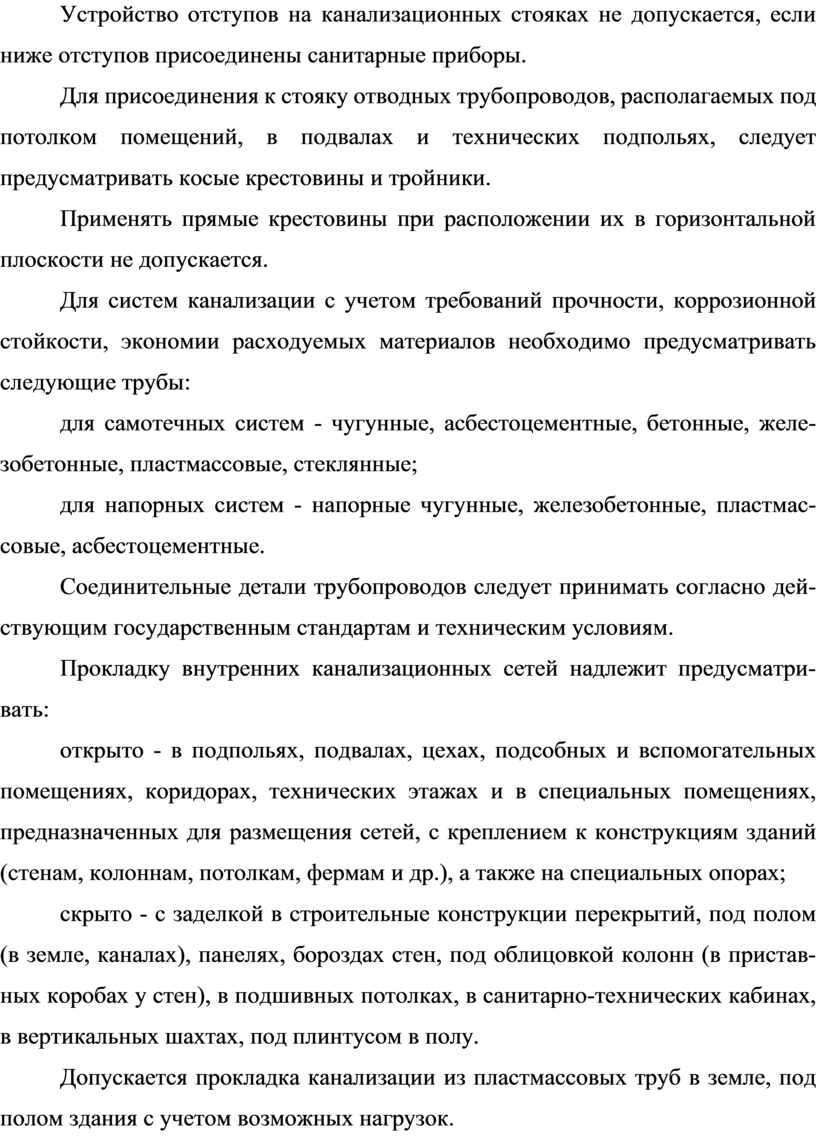

Устройство отступов на канализационных стояках не допускается, если ниже отступов присоединены санитарные приборы.

Для присоединения к стояку отводных трубопроводов, располагаемых под потолком помещений, в подвалах и технических подпольях, следует предусматривать косые крестовины и тройники.

Применять прямые крестовины при расположении их в горизонтальной плоскости не допускается.

Для систем канализации с учетом требований прочности, коррозионной стойкости, экономии расходуемых материалов необходимо предусматривать следующие трубы:

для самотечных систем - чугунные, асбестоцементные, бетонные, желе­зобетонные, пластмассовые, стеклянные;

для напорных систем - напорные чугунные, железобетонные, пластмас­совые, асбестоцементные.

Соединительные детали трубопроводов следует принимать согласно дей­ствующим государственным стандартам и техническим условиям.

Прокладку внутренних канализационных сетей надлежит предусматри­вать:

открыто - в подпольях, подвалах, цехах, подсобных и вспомогательных помещениях, коридорах, технических этажах и в специальных помещениях, предназначенных для размещения сетей, с креплением к конструкциям зданий (стенам, колоннам, потолкам, фермам и др.), а также на специальных опорах;

скрыто - с заделкой в строительные конструкции перекрытий, под полом (в земле, каналах), панелях, бороздах стен, под облицовкой колонн (в пристав­ных коробах у стен), в подшивных потолках, в санитарно-технических кабинах, в вертикальных шахтах, под плинтусом в полу.

Допускается прокладка канализации из пластмассовых труб в земле, под полом здания с учетом возможных нагрузок.

В многоэтажных зданиях различного назначения при применении пласт­массовых труб для систем внутренней канализации и водостоков необходимо соблюдать следующие условия:

пультов управления автоматики, приточных вентиляционных камер и произ­водственных помещений, требующих особого санитарного режима;

под потолком (открыто или скрыто) кухонь, помещений предприятий общественного питания, торговых залов, складов пищевых продуктов и цен­ных товаров, вестибюлей, помещений, имеющих ценное художественное оформление, производственных помещений в местах установки производ­ственных печей, на которые не допускается попадание влаги, помещений, где производятся ценные товары и материалы, качество которых снижается от по­падания на них влаги.

Примечание. В помещениях приточных вентиляционных камер допуска­ется пропуск водосточных стояков при размещении их вне зоны воздухозабора.

К канализационной сети следует предусматривать присоединение с раз­рывом струи не менее 20 мм от верха приемной воронки:

технологического оборудования для приготовления и переработки пище­вой продукции;

оборудования и санитарно-технических приборов для мойки посуды, устанавливаемых в общественных и производственных зданиях;

спускных трубопроводов бассейнов.

Стояки бытовой канализации, размещаемые в верхних этажах зданий, проходящие через предприятия общественного питания, следует предусматри­вать в оштукатуренных коробах без установки ревизий.

Прокладку трубопроводов производственных сточных вод в производ­ственных и складских помещениях предприятий общественного питания, в по­мещениях для приема, хранения и подготовки товаров к продаже и в подсоб­ных помещениях магазинов допускается размещать в коробах без установки ревизий.

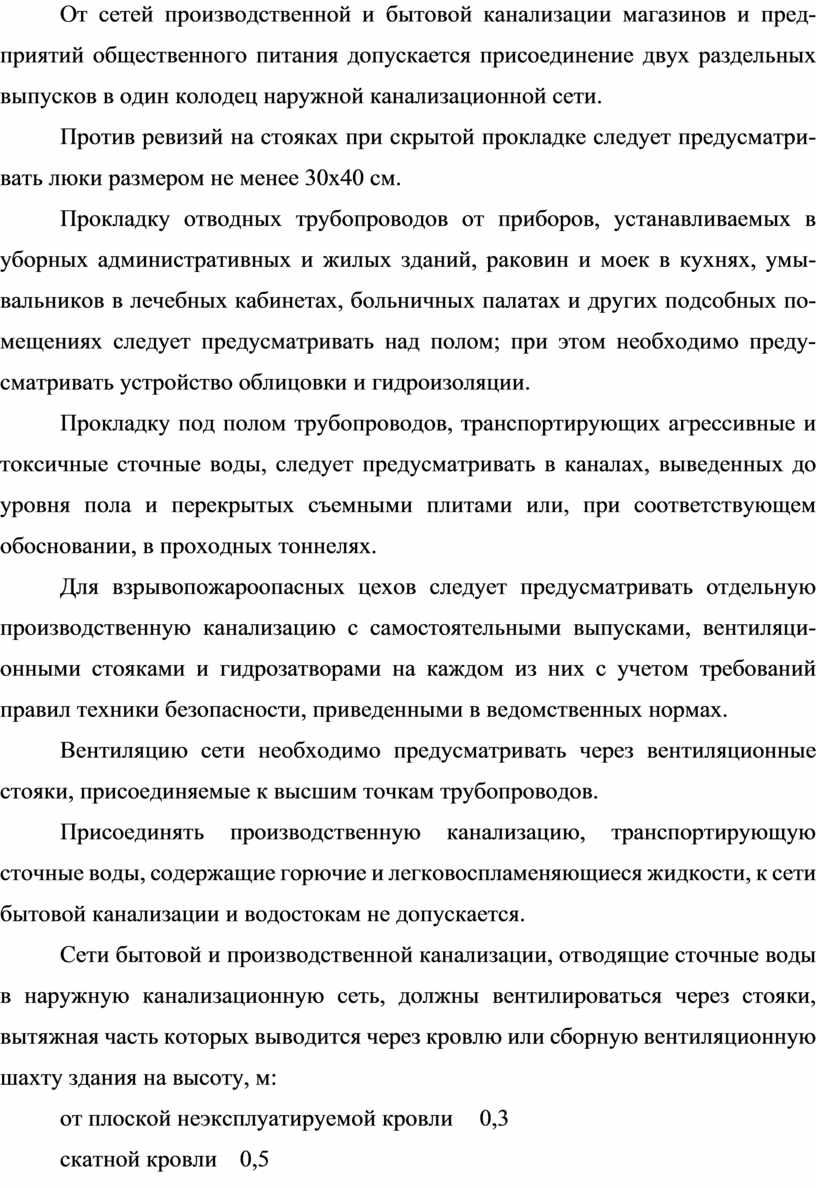

От сетей производственной и бытовой канализации магазинов и пред­приятий общественного питания допускается присоединение двух раздельных выпусков в один колодец наружной канализационной сети.

Против ревизий на стояках при скрытой прокладке следует предусматри­вать люки размером не менее 30x40 см.

Прокладку отводных трубопроводов от приборов, устанавливаемых в уборных административных и жилых зданий, раковин и моек в кухнях, умы­вальников в лечебных кабинетах, больничных палатах и других подсобных по­мещениях следует предусматривать над полом; при этом необходимо преду­сматривать устройство облицовки и гидроизоляции.

Прокладку под полом трубопроводов, транспортирующих агрессивные и токсичные сточные воды, следует предусматривать в каналах, выведенных до уровня пола и перекрытых съемными плитами или, при соответствующем обосновании, в проходных тоннелях.

Для взрывопожароопасных цехов следует предусматривать отдельную производственную канализацию с самостоятельными выпусками, вентиляци­онными стояками и гидрозатворами на каждом из них с учетом требований правил техники безопасности, приведенными в ведомственных нормах.

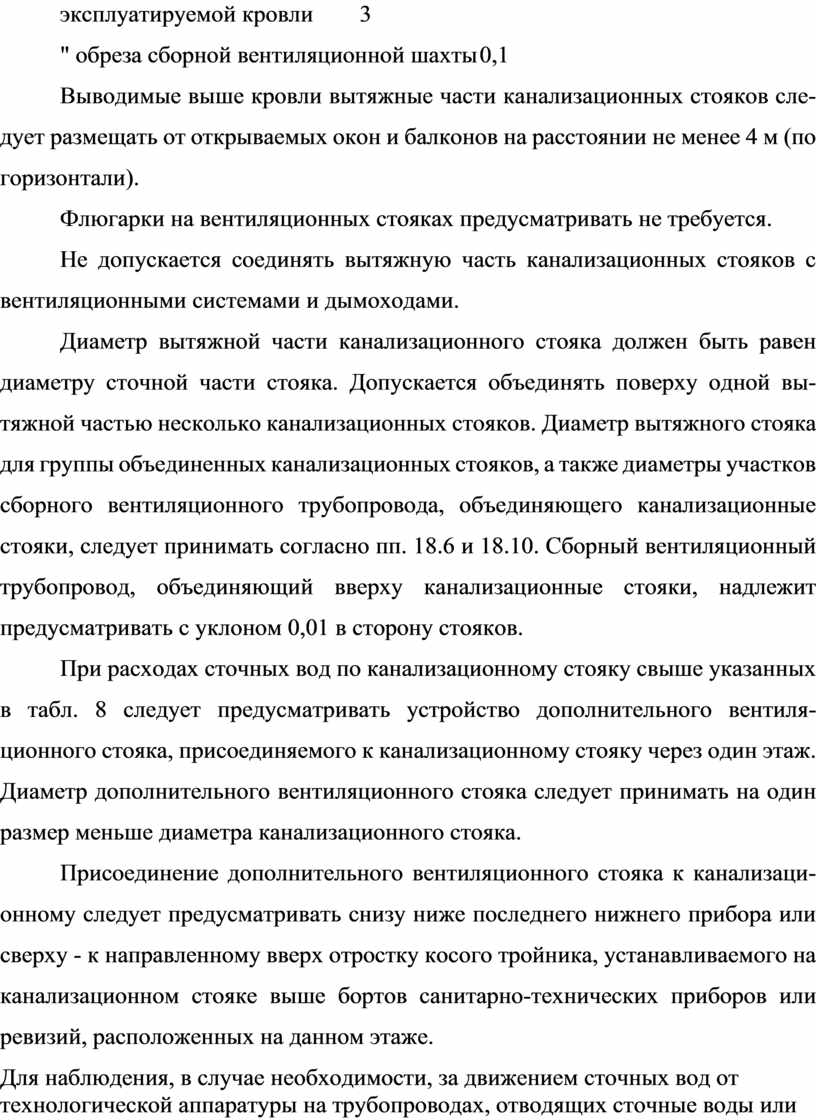

Вентиляцию сети необходимо предусматривать через вентиляционные стояки, присоединяемые к высшим точкам трубопроводов.

Присоединять производственную канализацию, транспортирующую сточные воды, содержащие горючие и легковоспламеняющиеся жидкости, к сети бытовой канализации и водостокам не допускается.

Сети бытовой и производственной канализации, отводящие сточные во­ды в наружную канализационную сеть, должны вентилироваться через стояки, вытяжная часть которых выводится через кровлю или сборную вентиляцион­ную шахту здания на высоту, м:

от плоской неэксплуатируемой кровли    0,3

скатной кровли   0,5

эксплуатируемой кровли       3

" обреза сборной вентиляционной шахты 0,1

Выводимые выше кровли вытяжные части канализационных стояков сле­дует размещать от открываемых окон и балконов на расстоянии не менее 4 м (по горизонтали).

Флюгарки на вентиляционных стояках предусматривать не требуется.

Не допускается соединять вытяжную часть канализационных стояков с вентиляционными системами и дымоходами.

Диаметр вытяжной части канализационного стояка должен быть равен диаметру сточной части стояка. Допускается объединять поверху одной вы­тяжной частью несколько канализационных стояков. Диаметр вытяжного стоя­ка для группы объединенных канализационных стояков, а также диаметры участков сборного вентиляционного трубопровода, объединяющего канализа­ционные стояки, следует принимать согласно пп. 18.6 и 18.10. Сборный венти­ляционный трубопровод, объединяющий вверху канализационные стояки, надлежит предусматривать с уклоном 0,01 в сторону стояков.

При расходах сточных вод по канализационному стояку свыше указан­ных в табл. 8 следует предусматривать устройство дополнительного вентиля­ционного стояка, присоединяемого к канализационному стояку через один этаж. Диаметр дополнительного вентиляционного стояка следует принимать на один размер меньше диаметра канализационного стояка.

Присоединение дополнительного вентиляционного стояка к канализаци­онному следует предусматривать снизу ниже последнего нижнего прибора или сверху - к направленному вверх отростку косого тройника, устанавливаемого на канализационном стояке выше бортов санитарно-технических приборов или ревизий, расположенных на данном этаже.

Для наблюдения, в случае необходимости, за движением сточных вод от технологической аппаратуры на трубопроводах, отводящих сточные воды или отработанную охлажденную воду, следует предусматривать разрыв струи или устанавливать смотровые фонари.

На сетях внутренней бытовой и производственной канализации следует предусматривать установку ревизий или прочисток:

на стояках при отсутствии на них отступов - в нижнем и верхнем эта­жах, а при наличии отступов - также и в вышерасположенных над отступа­ми этажах;

в жилых зданиях высотой 5 этажей и более - не реже чем через три этажа;

в начале участков (по движению стоков) отводных труб при числе присо­единяемых приборов 3 и более, под которыми нет устройств для прочистки;

на поворотах сети - при изменении направления движения стоков, если участки трубопроводов не могут быть прочищены через другие участки.

Наименьшую глубину заложения канализационных труб следует прини­мать из условия предохранения труб от разрушения под действием постоянных и временных нагрузок.

Канализационные трубопроводы, прокладываемые в помещениях, где по условиям эксплуатации возможно их механическое повреждение, должны быть защищены, а участки сети, эксплуатируемые при отрицательных температурах, - утеплены.

В бытовых помещениях допускается предусматривать прокладку труб на глубине 0,1 м от поверхности пола до верха трубы.

На сетях производственной канализации, отводящих сточные воды, не имеющие запаха и не выделяющие вредных газов и паров, допускается устрой­ство смотровых колодцев внутри производственных зданий.

Смотровые колодцы на сети внутренней производственной канализации диаметром 100 мм и более следует предусматривать на поворотах трубопрово­дов, в местах изменения уклонов или диаметров труб, в местах присоединения ответвлений, а также на длинных прямолинейных участках трубопроводов на расстояниях, приведенных в СНиП 2.04.03-85.

На сетях внутренней бытовой и производственной канализации следует предусматривать установку ревизий или прочисток:

на стояках при отсутствии на них отступов - в нижнем и верхнем эта­жах, а при наличии отступов - также и в вышерасположенных над отступа­ми этажах;

в жилых зданиях высотой 5 этажей и более - не реже чем через три этажа;

в начале участков (по движению стоков) отводных труб при числе присо­единяемых приборов 3 и более, под которыми нет устройств для прочистки;

на поворотах сети - при изменении направления движения стоков, если участки трубопроводов не могут быть прочищены через другие участки.

Наименьшую глубину заложения канализационных труб следует прини­мать из условия предохранения труб от разрушения под действием постоянных и временных нагрузок.

Канализационные трубопроводы, прокладываемые в помещениях, где по условиям эксплуатации возможно их механическое повреждение, должны быть защищены, а участки сети, эксплуатируемые при отрицательных температурах, - утеплены.

В бытовых помещениях допускается предусматривать прокладку труб на глубине 0,1 м от поверхности пола до верха трубы.

На сетях производственной канализации, отводящих сточные воды, не имеющие запаха и не выделяющие вредных газов и паров, допускается устрой­ство смотровых колодцев внутри производственных зданий.

Смотровые колодцы на сети внутренней производственной канализации диаметром 100 мм и более следует предусматривать на поворотах трубопрово­дов, в местах изменения уклонов или диаметров труб, в местах присоединения ответвлений, а также на длинных прямолинейных участках трубопроводов на расстояниях, приведенных в СНиП 2.04.03-85.

На сетях бытовой канализации устройство смотровых колодцев внутри зданий не допускается.

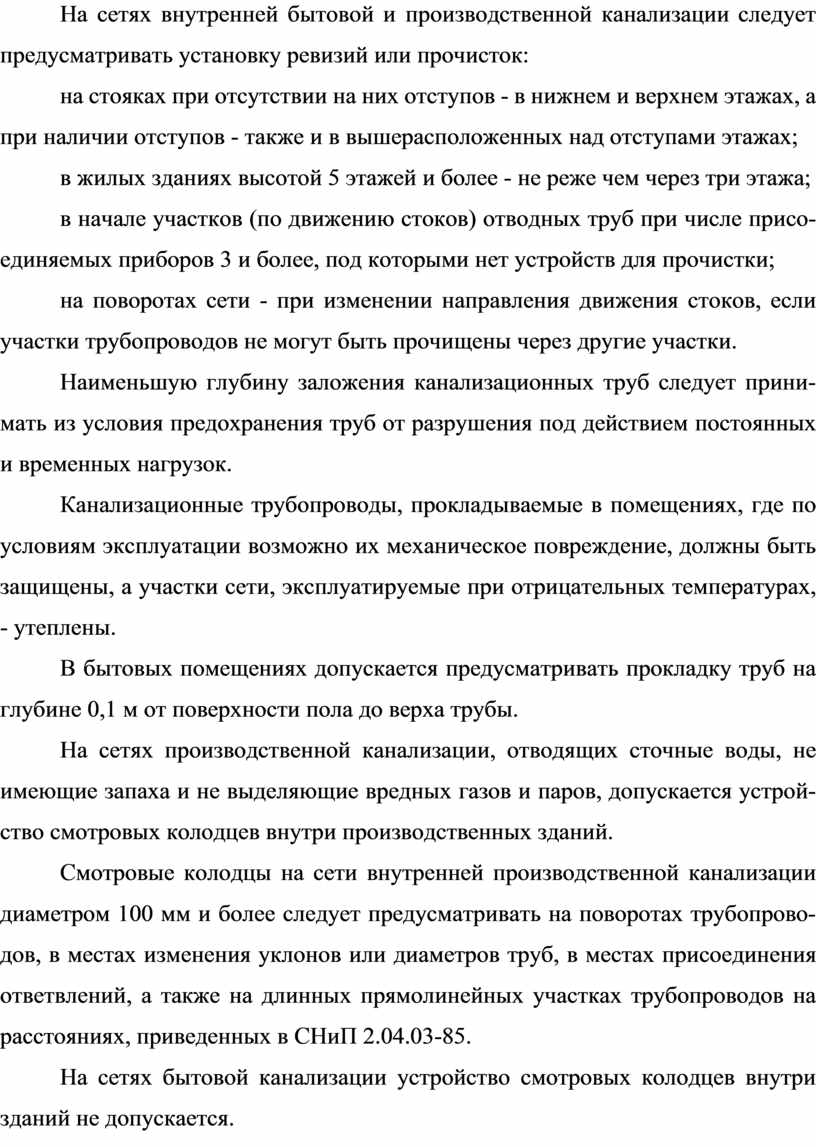

На сетях внутренней бытовой и производственной канализации следует предусматривать установку ревизий или прочисток:

на стояках при отсутствии на них отступов - в нижнем и верхнем эта­жах, а при наличии отступов - также и в вышерасположенных над отступа­ми этажах;

в жилых зданиях высотой 5 этажей и более - не реже чем через три этажа;

в начале участков (по движению стоков) отводных труб при числе присо­единяемых приборов 3 и более, под которыми нет устройств для прочистки;

на поворотах сети - при изменении направления движения стоков, если участки трубопроводов не могут быть прочищены через другие участки.

Наименьшую глубину заложения канализационных труб следует прини­мать из условия предохранения труб от разрушения под действием постоянных и временных нагрузок.

Канализационные трубопроводы, прокладываемые в помещениях, где по условиям эксплуатации возможно их механическое повреждение, должны быть защищены, а участки сети, эксплуатируемые при отрицательных температурах, - утеплены.

В бытовых помещениях допускается предусматривать прокладку труб на глубине 0,1 м от поверхности пола до верха трубы.

На сетях производственной канализации, отводящих сточные воды, не имеющие запаха и не выделяющие вредных газов и паров, допускается устрой­ство смотровых колодцев внутри производственных зданий.

Смотровые колодцы на сети внутренней производственной канализации диаметром 100 мм и более следует предусматривать на поворотах трубопрово­дов, в местах изменения уклонов или диаметров труб, в местах присоединения ответвлений, а также на длинных прямолинейных участках трубопроводов на расстояниях, приведенных в СНиП 2.04.03-85.

На сетях бытовой канализации устройство смотровых колодцев внутри зданий не допускается.

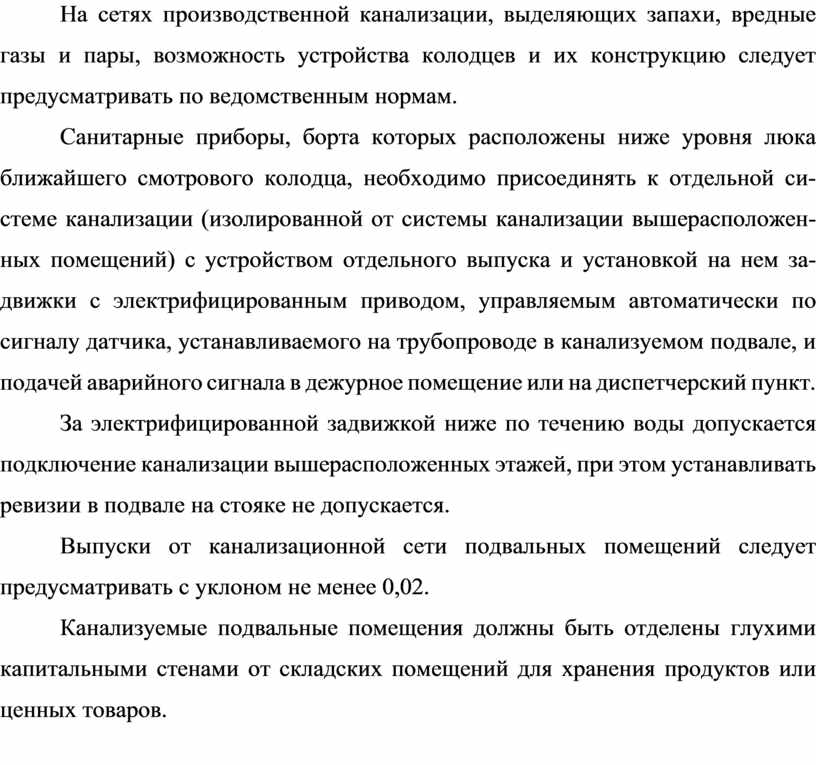

На сетях производственной канализации, выделяющих запахи, вредные газы и пары, возможность устройства колодцев и их конструкцию следует предусматривать по ведомственным нормам.

Санитарные приборы, борта которых расположены ниже уровня люка ближайшего смотрового колодца, необходимо присоединять к отдельной си­стеме канализации (изолированной от системы канализации вышерасположен­ных помещений) с устройством отдельного выпуска и установкой на нем за­движки с электрифицированным приводом, управляемым автоматически по сигналу датчика, устанавливаемого на трубопроводе в канализуемом подвале, и подачей аварийного сигнала в дежурное помещение или на диспетчерский пункт.

За электрифицированной задвижкой ниже по течению воды допускается подключение канализации вышерасположенных этажей, при этом устанавли­вать ревизии в подвале на стояке не допускается.

Выпуски от канализационной сети подвальных помещений следует предусматривать с уклоном не менее 0,02.

Канализуемые подвальные помещения должны быть отделены глухими капитальными стенами от складских помещений для хранения продуктов или ценных товаров.

Список литературы

1.     СНиП 2.02.01-85. Внутренний водопровод и канализация зданий - М.: Стройиздат, 1986.

2.     Кедров В.С., Ловцов Е.Н. Санитарно-технической оборудованием зданий,- М.: Стройиздат, 1989.

3.     Справочник проектировщика: Внутренние санитарно-технические устрой­ства. Часть 2. Водопровод и канализация. - М.:Стройиздат, 1990.

4.     Калицун В.И. и др. Основы гидравлики, водоснабжения и канализации. М.: Стройиздат, 1980.

5.     Кедров В.С. Санитарно-техническое оборудование зданий. - М.: Высшая

школа, 1974.

6.     Пащенко Н.Е. Инженерное оборудование зданий и сооружений. - М.: Выс­шая школа, 1981.

7.     Пальчунов П.П., Исаев В.Н. Санитарно-технические устройства и газо­снабжение зданий. - М.: Высшая школа, 1972.

8.     Оборудование водопроводно-канализационных сооружений: Справочник монтажника / Под ред. А.С. Москвитина. - М.: Стройиздат, 1978.

9.     Шевелева А.Ф. Таблицы для гидравлического расчета стальных, чугунных, асбестоцементных и пластмассовых труб. - М.: Стройиздат, 1975.

10. Лукиных А.А., Лукиных Н.А. Таблицы для гидравлического расчета кана­лизационных сетей и дюкеров. - М.: Стройиздат, 1974.

Скачано с www.znanio.ru
