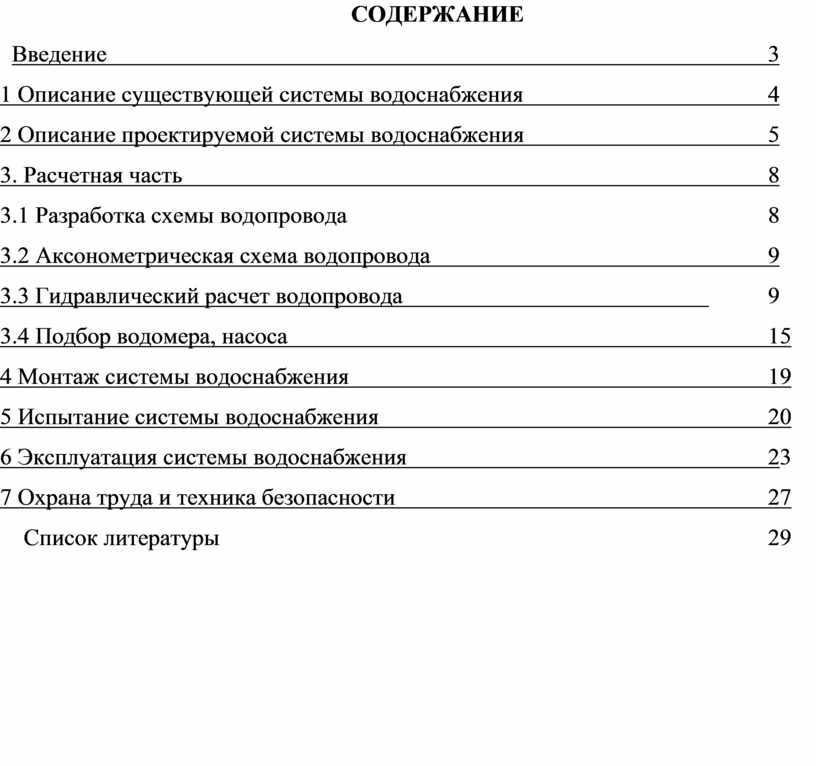

СОДЕРЖАНИЕ

Введение                                                                                                         3

1 Описание существующей системы водоснабжения                                       4

2 Описание проектируемой системы водоснабжения                                       5

3. Расчетная часть                                                                                             8

3.1 Разработка схемы водопровода                                                                  8

3.2 Аксонометрическая схема водопровода                                                      9

3.3 Гидравлический расчет водопровода                                                         9

3.4 Подбор водомера, насоса                                                                            15

4 Монтаж системы водоснабжения                                                                   19

5 Испытание системы водоснабжения                                                              20

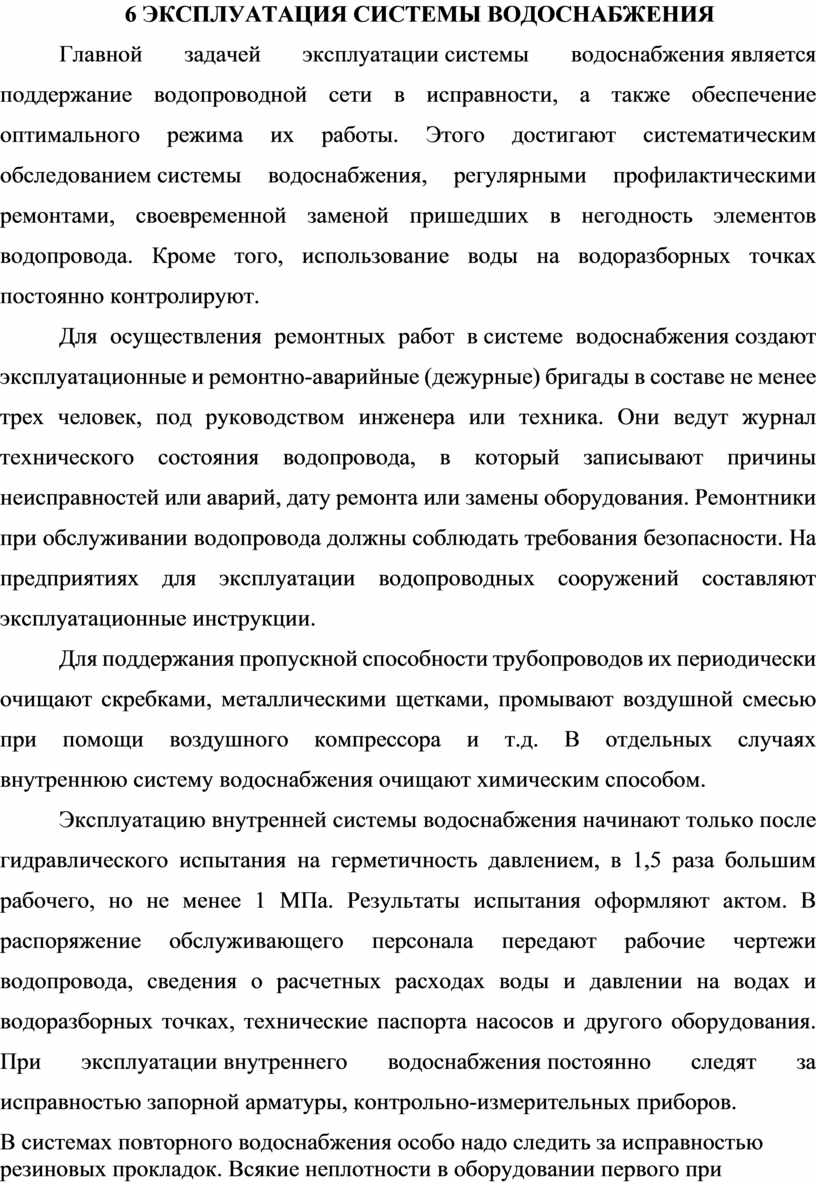

6 Эксплуатация системы водоснабжения                                                         23

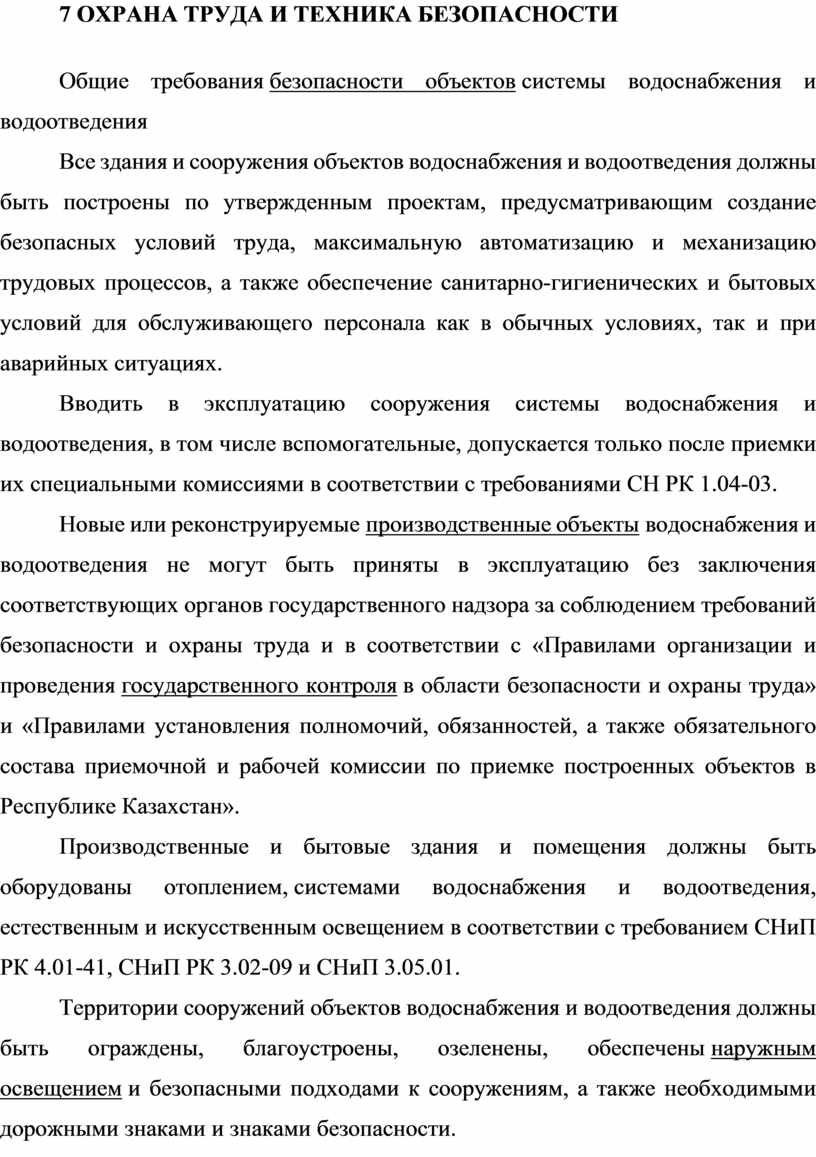

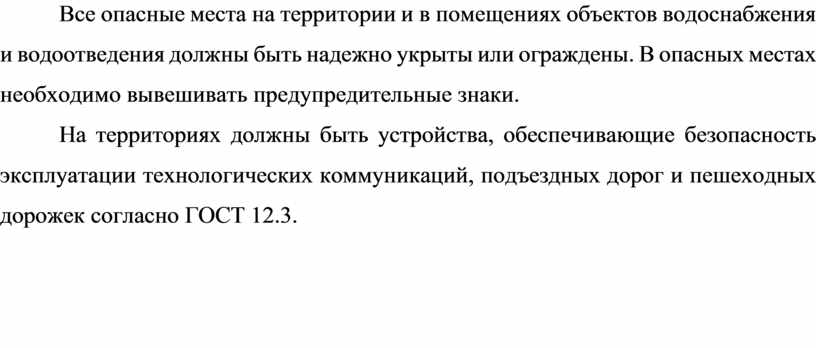

7 Охрана труда и техника безопасности                                                           27

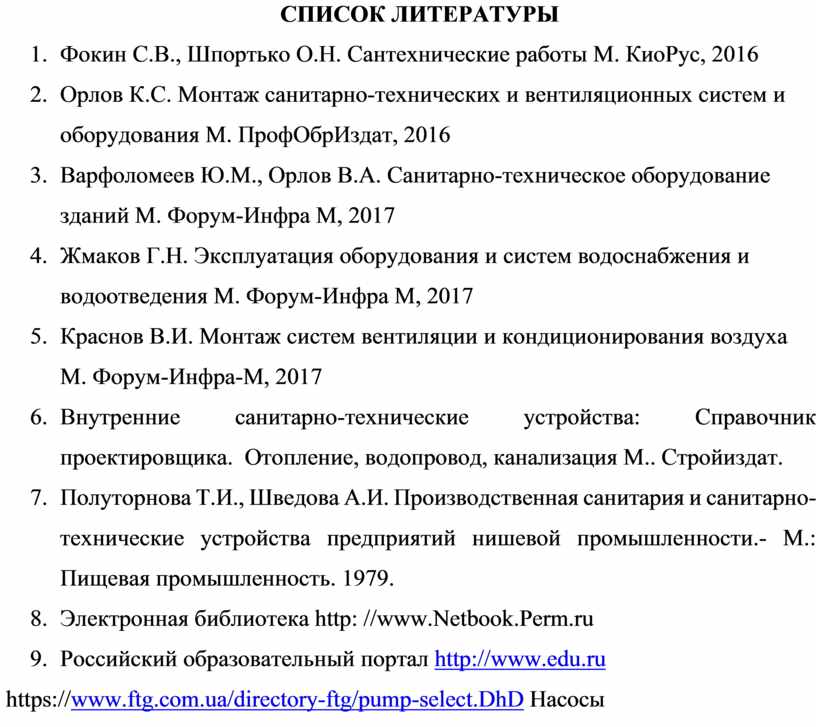

Список литературы                                                                                                                                    29

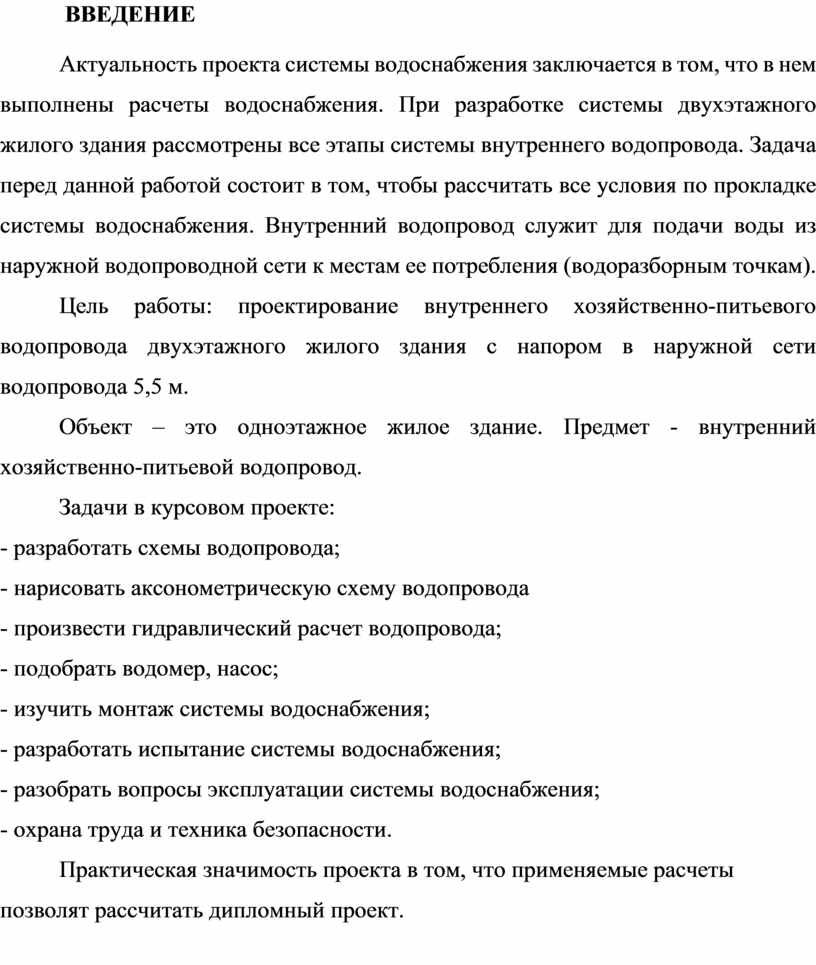

 ВВЕДЕНИЕ

Актуальность проекта системы водоснабжения заключается в том, что в нем выполнены расчеты водоснабжения. При разработке системы двухэтажного жилого здания рассмотрены все этапы системы внутреннего водопровода. Задача перед данной работой состоит в том, чтобы рассчитать все условия по прокладке системы водоснабжения. Внутренний водопровод служит для подачи воды из наружной водопроводной сети к местам ее потребления (водоразборным точкам).

Цель работы: проектирование внутреннего хозяйственно-питьевого водопровода двухэтажного жилого здания с напором в наружной сети водопровода 5,5 м.

Объект – это одноэтажное жилое здание. Предмет - внутренний хозяйственно-питьевой водопровод.

Задачи в курсовом проекте:

- разработать схемы водопровода;

- нарисовать аксонометрическую схему водопровода

- произвести гидравлический расчет водопровода;

- подобрать водомер, насос;

- изучить монтаж системы водоснабжения;

- разработать испытание системы водоснабжения;

- разобрать вопросы эксплуатации системы водоснабжения;

- охрана труда и техника безопасности.

Практическая значимость проекта в том, что применяемые расчеты позволят рассчитать дипломный проект.

1 Описание существующей системы водоснабжения[2]

Хозяйственно-питьевой водопровод В1 - это разновидность холодного водопровода. Это основной водопровод в городах и населённых пунктах, поэтому ему и присвоена цифра 1. В его названии на первом месте стоит слово "хозяйственный", так как основной объём воды - более 95 % - используется в зданиях на хозяйственные нужды и лишь менее 5 % - на питьё. Например, на одного жителя крупного города суточная норма водопотребления холодной воды, согласно СНиП 2.04.01-85, составляет около 180 л/сут, из которых на питьё в среднем расходуется около 3 литров.

Внутренний водопровод зданий - это система трубопроводов и устройств, подающих воду внутри зданий, включая ввод водопровода, который находится снаружи.

В состав внутреннего водопровода входят:

1) трубопроводы и соединительные фасонные детали (фитинги);

2) арматура (краны, смесители, вентили, задвижки и т.д.);

3) приборы (манометры, водомеры);

4) оборудование (насосы).

Внутренняя сеть холодного водопровода запроектирована из стальных оцинкованных труб d=15-35 мм по ГОСТ 3262-75 ниже отметки 0.000.

Трубы холодного водоснабжения проложить с уклоном 0.003 в сторону устройства для опорожнения внутренней водопроводной сети.

Проектом предусмотрен вынос водопровода длиной 12 м.

Рабочее давление в водопроводной сети на вводе в здание жилого дома составляет 0,23МПа.

Элементы хозяйственно-питьевого водопровода В1:

              1 - ввод водопровода;

              2 - водомерный узел;

              3 - насосная установка;

              4 - разводящая сеть водопровода;

              5 - водопроводный стояк;

              6 - поэтажная (поквартирная) подводка;

7 - водоразборная и смесительная арматура

Ввод водопровода — это участок подземного трубопровода с запорной арматурой от смотрового колодца  на наружной сети до наружной стены здания, куда подаётся вода (см. рис. 1).

Каждый ввод водопровода в жилых зданиях рассчитан на количество квартир не более 400. На схемах и чертежах ввод обозначается, например, так:

Ввод В1-1.

Это означает, что ввод относится к хозяйственно-питьевому водопроводу В1 и порядковый номер ввода № 1.

Глубина заложения трубы ввода водопровода принимается по СНиП 2.04.02-84 для наружных сетей и находится по формуле:

Hзал = Нпромерз + 0,5 м ,

где Нпромерз  — нормативная глубина промерзания грунта в данной местности; 0,5 м — запас пол-метра.

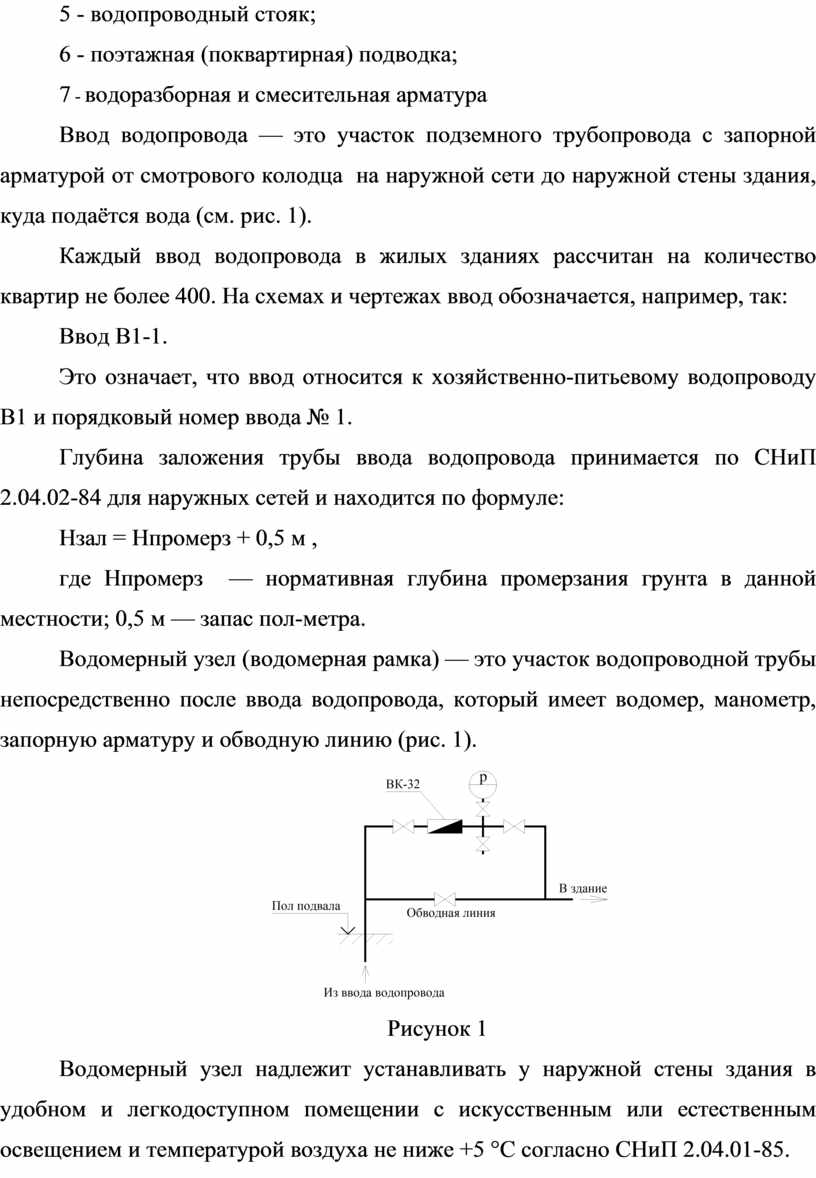

Водомерный узел (водомерная рамка) — это участок водопроводной трубы непосредственно после ввода водопровода, который имеет водомер, манометр, запорную арматуру и обводную линию (рис. 1).

Рисунок 1

Водомерный узел надлежит устанавливать у наружной стены здания в удобном и легкодоступном помещении с искусственным или естественным освещением и температурой воздуха не ниже +5 °С согласно СНиП 2.04.01-85.

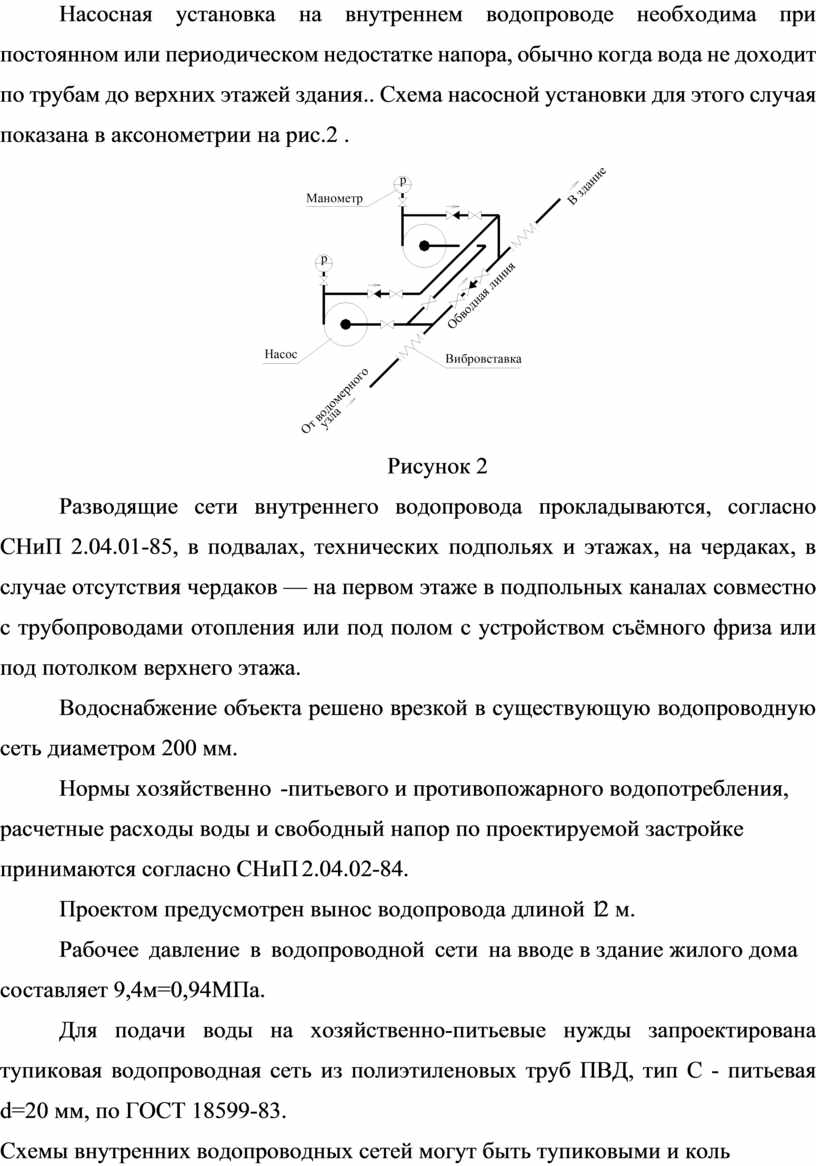

Насосная установка на внутреннем водопроводе необходима при постоянном или периодическом недостатке напора, обычно когда вода не доходит по трубам до верхних этажей здания.. Схема насосной установки для этого случая показана в аксонометрии на рис.2 .

Рисунок 2

Разводящие сети внутреннего водопровода прокладываются, согласно СНиП 2.04.01-85, в подвалах, технических подпольях и этажах, на чердаках, в случае отсутствия чердаков — на первом этаже в подпольных каналах совместно с трубопроводами отопления или под полом с устройством съёмного фриза или под потолком верхнего этажа.

Водоснабжение объекта решено врезкой в существующую водопроводную сеть диаметром 200 мм.

Нормы хозяйственно-питьевого и противопожарного водопотребления, расчетные расходы воды и свободный напор по проектируемой застройке принимаются согласно СНиП 2.04.02-84.

Проектом предусмотрен вынос водопровода длиной 12 м.

Рабочее давление в водопроводной сети на вводе в здание жилого дома составляет 9,4м=0,94МПа.

Для подачи воды на хозяйственно-питьевые нужды запроектирована тупиковая водопроводная сеть из полиэтиленовых труб ПВД, тип С - питьевая d=20 мм, по ГОСТ 18599-83.

Схемы внутренних водопроводных сетей могут быть тупиковыми и кольцевыми, с нижней и верхней разводкой магистралей.

Глубина промерзания грунта 2,2метра. тогда.H2=h+0.5=2,7м

Классификация внутренних водопроводов

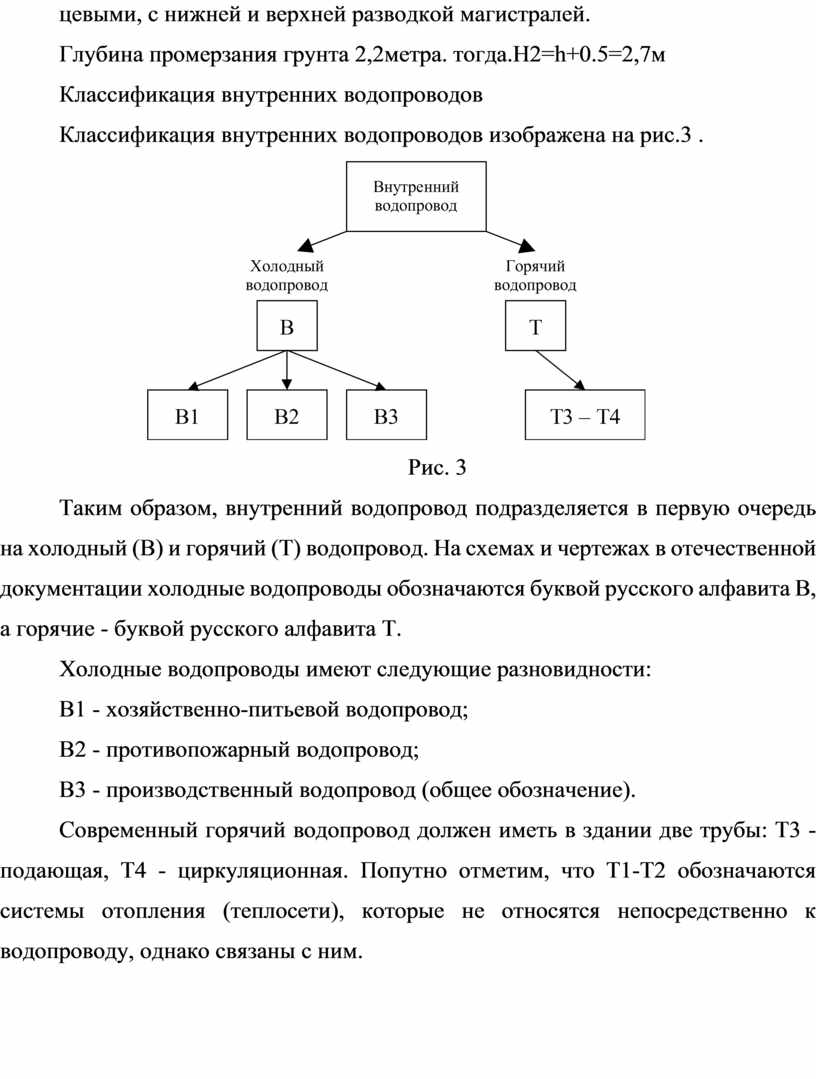

Классификация внутренних водопроводов изображена на рис.3 .

Рис. 3

Таким образом, внутренний водопровод подразделяется в первую очередь на холодный (В) и горячий (Т) водопровод. На схемах и чертежах в отечественной документации холодные водопроводы обозначаются буквой русского алфавита В, а горячие - буквой русского алфавита Т.

Холодные водопроводы имеют следующие разновидности:

В1 - хозяйственно-питьевой водопровод;

В2 - противопожарный водопровод;

В3 - производственный водопровод (общее обозначение).

Современный горячий водопровод должен иметь в здании две трубы: Т3 - подающая, Т4 - циркуляционная. Попутно отметим, что Т1-Т2 обозначаются системы отопления (теплосети), которые не относятся непосредственно к водопроводу, однако связаны с ним.

2 Описание проектируемой системы водоснабжения

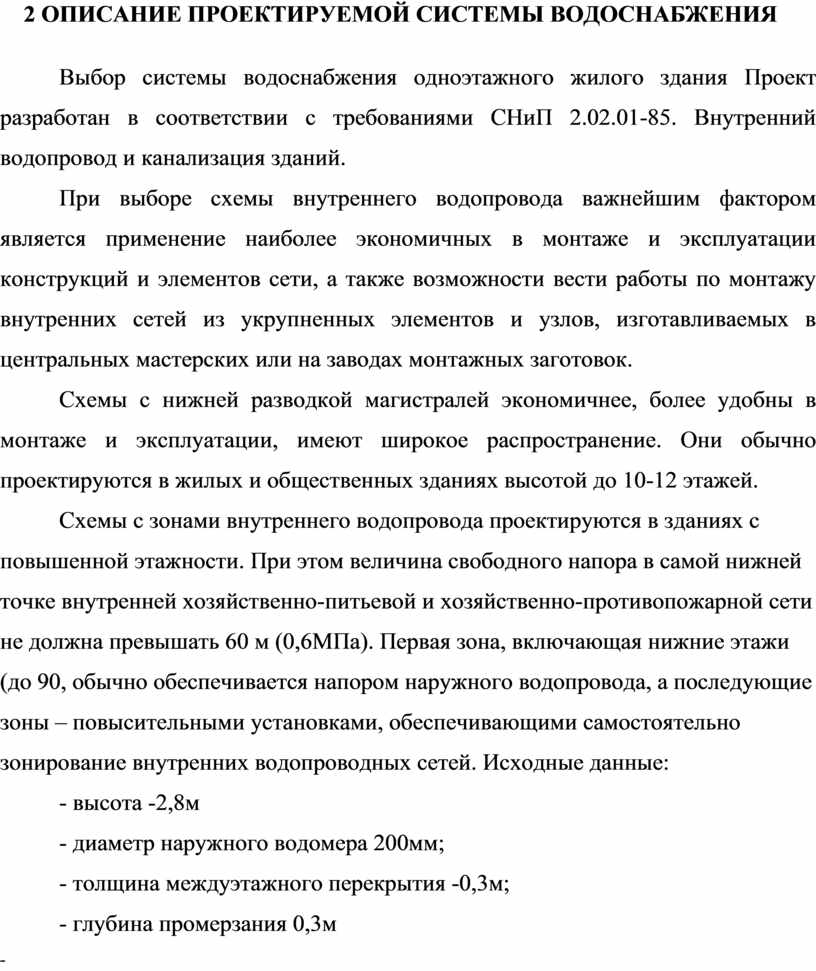

Выбор системы водоснабжения одноэтажного жилого здания Проект разработан в соответствии с требованиями СНиП 2.02.01-85. Внутренний водопровод и канализация зданий.

При выборе схемы внутреннего водопровода важнейшим фактором является применение наиболее экономичных в монтаже и эксплуатации конструкций и элементов сети, а также возможности вести работы по монтажу внутренних сетей из укрупненных элементов и узлов, изготавливаемых в центральных мастерских или на заводах монтажных заготовок.

Схемы с нижней разводкой магистралей экономичнее, более удобны в монтаже и эксплуатации, имеют широкое распространение. Они обычно проектируются в жилых и общественных зданиях высотой до 10-12 этажей.

Схемы с зонами внутреннего водопровода проектируются в зданиях с повышенной этажности. При этом величина свободного напора в самой нижней точке внутренней хозяйственно-питьевой и хозяйственно-противопожарной сети не должна превышать 60 м (0,6МПа). Первая зона, включающая нижние этажи (до 90, обычно обеспечивается напором наружного водопровода, а последующие зоны – повысительными установками, обеспечивающими самостоятельно зонирование внутренних водопроводных сетей. Исходные данные:

- высота -2,8м

- диаметр наружного водомера 200мм;

- толщина междуэтажного перекрытия -0,3м;

- глубина промерзания 0,3м

-
3 Расчётная часть

3.1 РАЗРАБОТКА СХЕМЫ ВОДОПРОВОДА

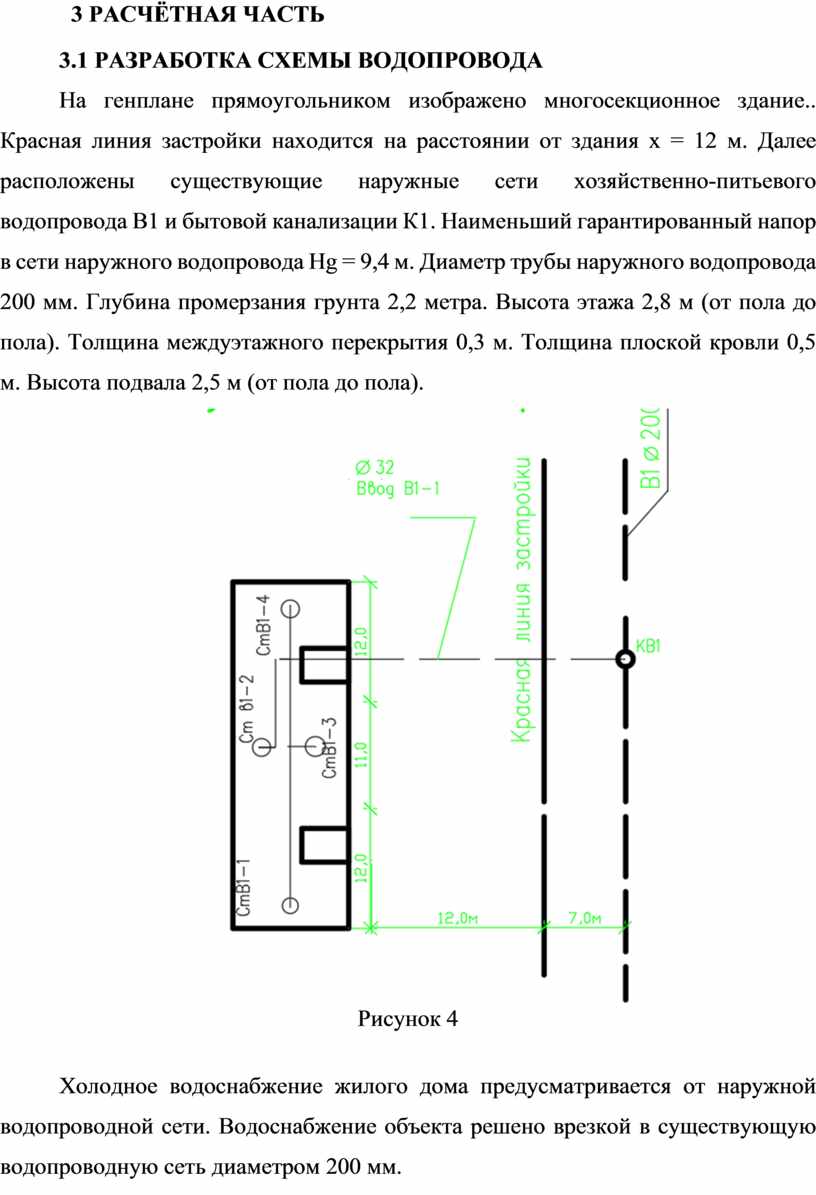

На генплане прямоугольником изображено многосекционное здание.. Красная линия застройки находится на расстоянии от здания х = 12 м. Далее расположены существующие наружные сети хозяйственно-питьевого водопровода В1 и бытовой канализации К1. Наименьший гарантированный напор в сети наружного водопровода Hg = 9,4 м. Диаметр трубы наружного водопровода 200 мм. Глубина промерзания грунта 2,2 метра. Высота этажа 2,8 м (от пола до пола). Толщина междуэтажного перекрытия 0,3 м. Толщина плоской кровли 0,5 м. Высота подвала 2,5 м (от пола до пола).

Рисунок 4

Холодное водоснабжение жилого дома предусматривается от наружной водопроводной сети. Водоснабжение объекта решено врезкой в существующую водопроводную сеть диаметром 200 мм.

3.2 Аксонометрическая схема водопровода

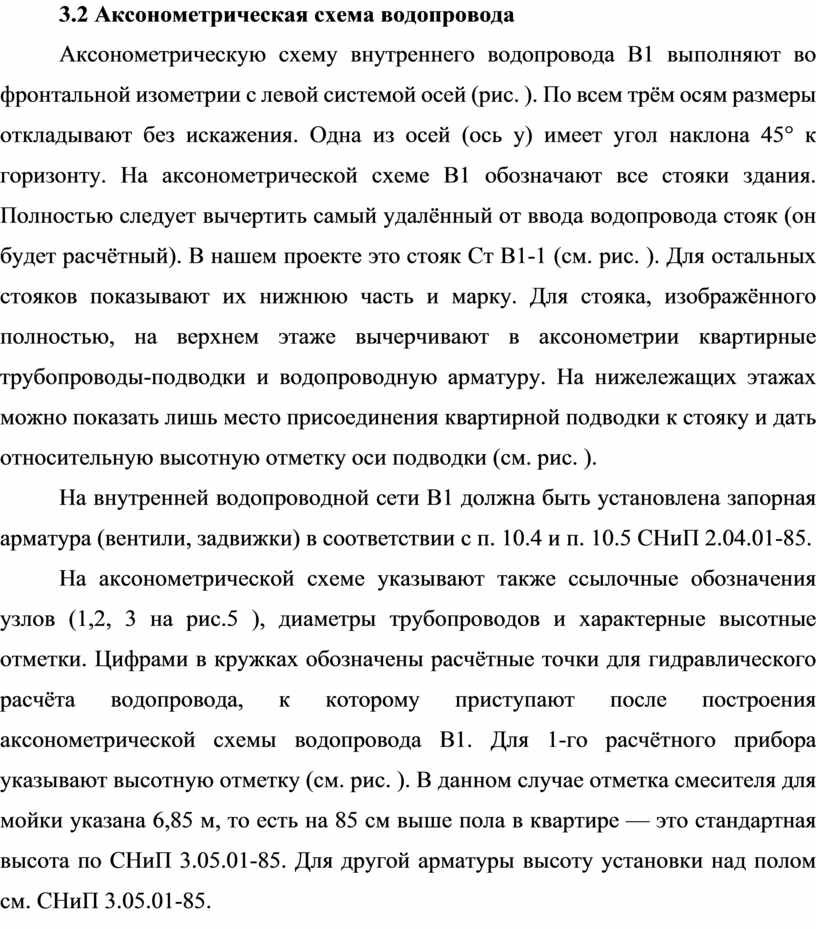

Аксонометрическую схему внутреннего водопровода В1 выполняют во фронтальной изометрии с левой системой осей (рис. ). По всем трём осям размеры откладывают без искажения. Одна из осей (ось у) имеет угол наклона 45° к горизонту. На аксонометрической схеме В1 обозначают все стояки здания. Полностью следует вычертить самый удалённый от ввода водопровода стояк (он будет расчётный). В нашем проекте это стояк Ст В1-1 (см. рис. ). Для остальных стояков показывают их нижнюю часть и марку. Для стояка, изображённого полностью, на верхнем этаже вычерчивают в аксонометрии квартирные трубопроводы-подводки и водопроводную арматуру. На нижележащих этажах можно показать лишь место присоединения квартирной подводки к стояку и дать относительную высотную отметку оси подводки (см. рис. ).

На внутренней водопроводной сети В1 должна быть установлена запорная арматура (вентили, задвижки) в соответствии с п. 10.4 и п. 10.5 СНиП 2.04.01-85.

На аксонометрической схеме указывают также ссылочные обозначения узлов (1,2, 3 на рис.5 ), диаметры трубопроводов и характерные высотные отметки. Цифрами в кружках обозначены расчётные точки для гидравлического расчёта водопровода, к которому приступают после построения аксонометрической схемы водопровода В1. Для 1-го расчётного прибора указывают высотную отметку (см. рис. ). В данном случае отметка смесителя для мойки указана 6,85 м, то есть на 85 см выше пола в квартире — это стандартная высота по СНиП 3.05.01-85. Для другой арматуры высоту установки над полом см. СНиП 3.05.01-85.

Рис. 5

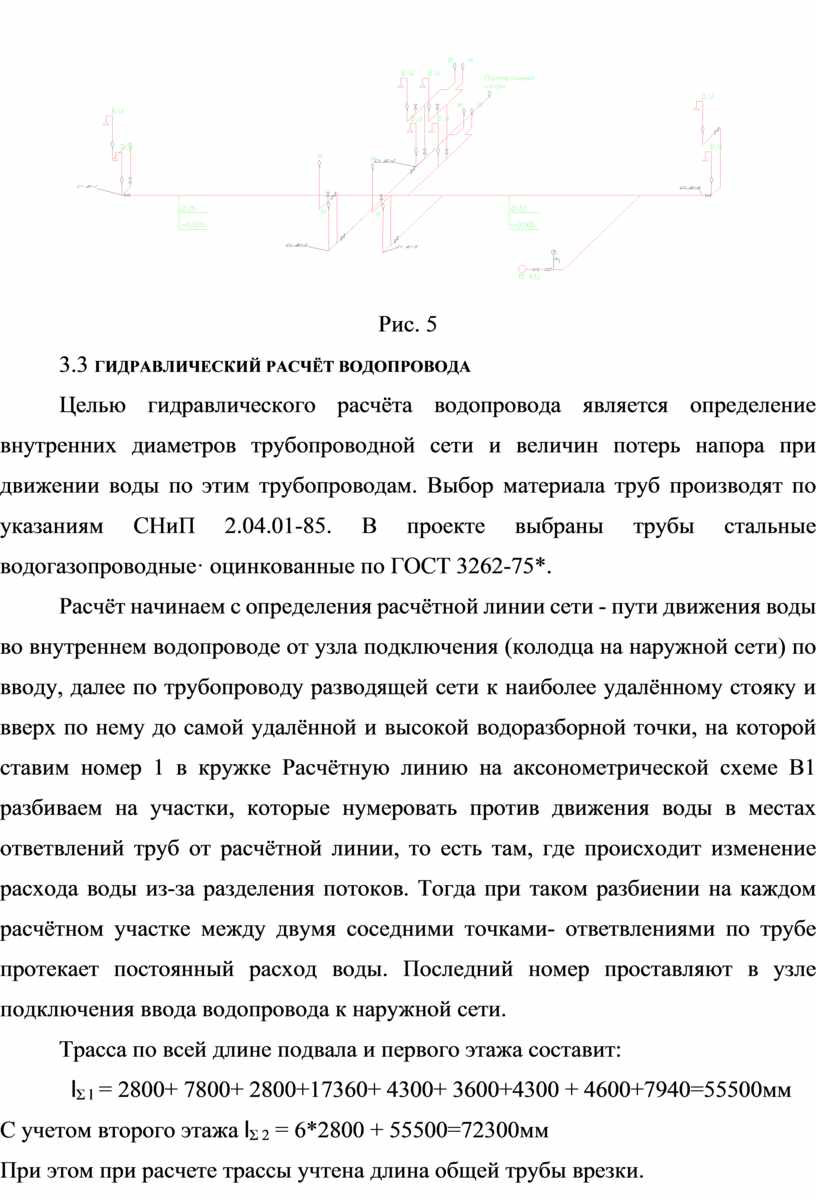

3.3 ГИДРАВЛИЧЕСКИЙ РАСЧЁТ ВОДОПРОВОДА

Целью гидравлического расчёта водопровода является определение внутренних диаметров трубопроводной сети и величин потерь напора при движении воды по этим трубопроводам. Выбор материала труб производят по указаниям СНиП 2.04.01-85. В проекте выбраны трубы стальные водогазопроводные· оцинкованные по ГОСТ 3262-75*.

Расчёт начинаем с определения расчётной линии сети - пути движения воды во внутреннем водопроводе от узла подключения (колодца на наружной сети) по вводу, далее по трубопроводу разводящей сети к наиболее удалённому стояку и вверх по нему до самой удалённой и высокой водоразборной точки, на которой ставим номер 1 в кружке Расчётную линию на аксонометрической схеме В1 разбиваем на участки, которые нумеровать против движения воды в местах ответвлений труб от расчётной линии, то есть там, где происходит изменение расхода воды из-за разделения потоков. Тогда при таком разбиении на каждом расчётном участке между двумя соседними точками- ответвлениями по трубе протекает постоянный расход воды. Последний номер проставляют в узле подключения ввода водопровода к наружной сети.

Трасса по всей длине подвала и первого этажа составит:

l_{Σ l} = 2800+ 7800+ 2800+17360+ 4300+ 3600+4300 + 4600+7940=55500мм

С учетом второго этажа l_{Σ 2} = 6*2800 + 55500=72300мм

При этом при расчете трассы учтена длина общей трубы врезки.

Высота стояков под сантехнические приборы назначается, 2800мм

Общая длина трассы до подключения к городскому водопроводу составит:

Lтрассы Σ Ln

где Ln= 18000мм, расстояние от врезки до здания.

LTpaccbi=72300+18000=90300 мм

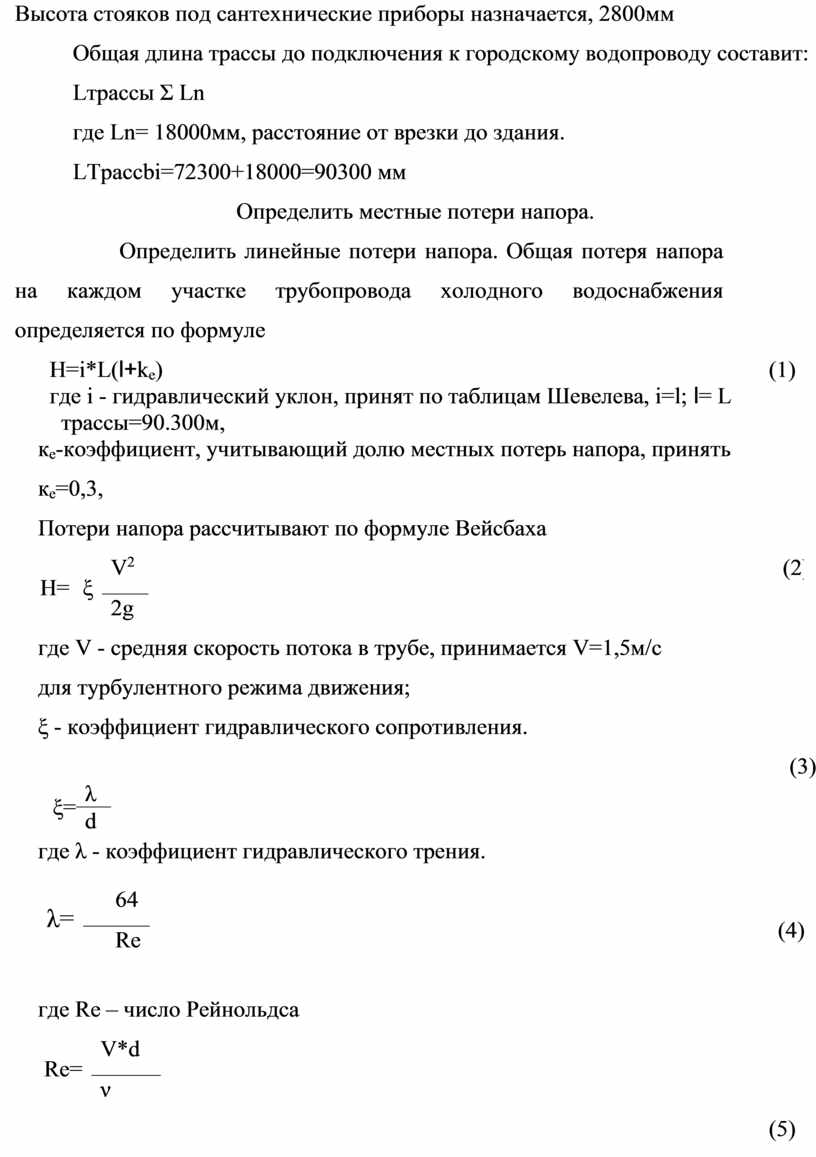

Определить местные потери напора.

Определить линейные потери напора. Общая потеря напора на каждом участке трубопровода холодного водоснабжения определяется по формуле

H=i*L(l+k_e)                                                                                                                                                            (1)

где i - гидравлический уклон, принят по таблицам Шевелева, i=l; l= L трассы=90.300м,

к_е-коэффициент, учитывающий долю местных потерь напора, принять к_е=0,3,

Потери напора рассчитывают по формуле Вейсбаха

где V - средняя скорость потока в трубе, принимается V=1,5м/с

для турбулентного режима движения;

ξ - коэффициент гидравлического сопротивления.

                                                                                                                                                                                             (3)

где λ - коэффициент гидравлического трения.

                                                                                           (4)

где Re – число Рейнольдса

                                                                                                                                                                                                   (5)

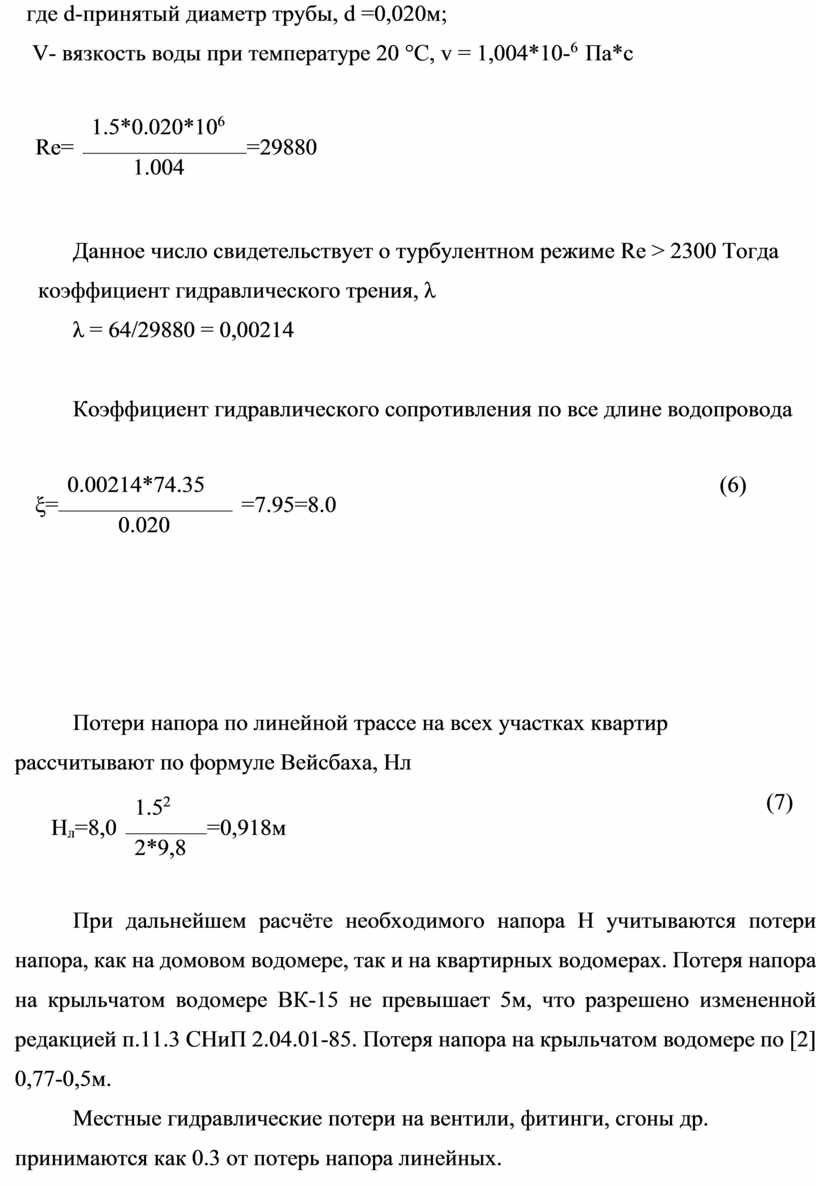

где d-принятый диаметр трубы, d =0,020м;

 V- вязкость воды при температуре 20 °С, v = 1,004*10-⁶  Па*с

Данное число свидетельствует о турбулентном режиме Re > 2300 Тогда коэффициент гидравлического трения, λ

λ = 64/29880 = 0,00214

Коэффициент гидравлического сопротивления по все длине водопровода

Потери напора по линейной трассе на всех участках квартир рассчитывают по формуле Вейсбаха, Нл

(7)

При дальнейшем расчёте необходимого напора Н учитываются потери напора, как на домовом водомере, так и на квартирных водомерах. Потеря напора на крыльчатом водомере ВК-15 не превышает 5м, что разрешено измененной редакцией п.11.3 СНиП 2.04.01-85. Потеря напора на крыльчатом водомере по [2] 0,77-0,5м.

Местные гидравлические потери на вентили, фитинги, сгоны др. принимаются как 0.3 от потерь напора линейных.

Тогда общие потери напора составят:

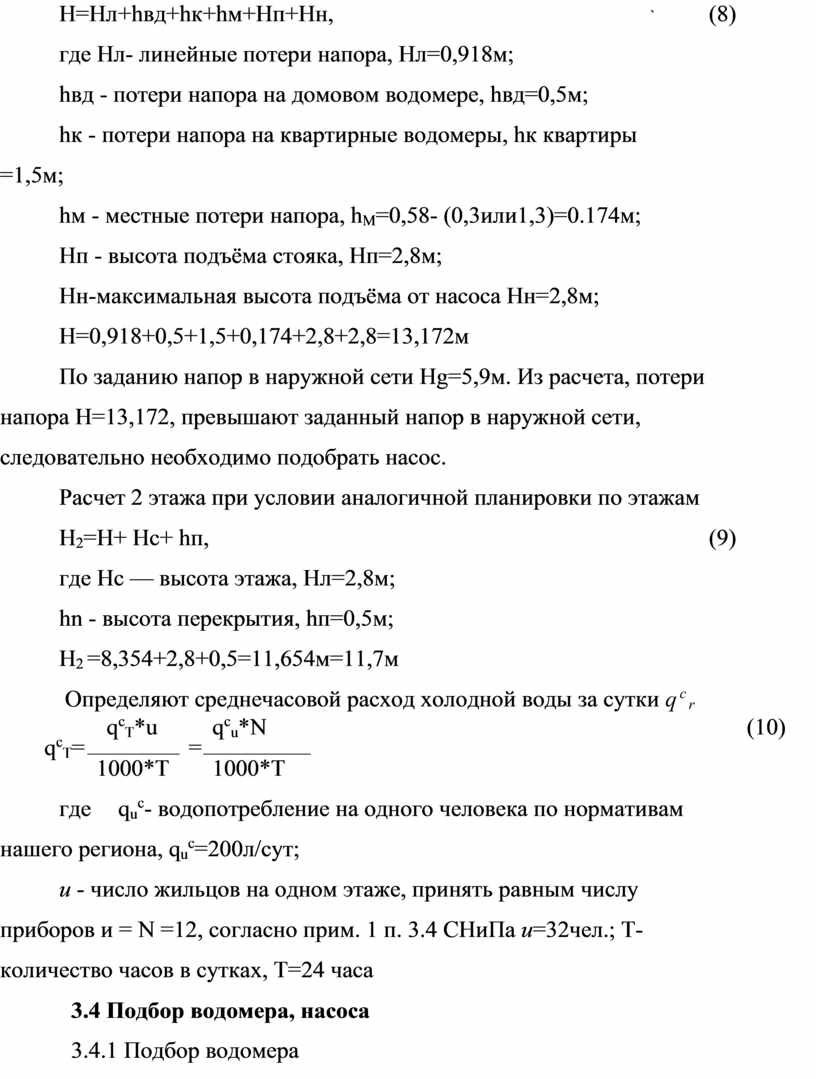

Η=Нл +hвд+hк+hм+Нп+Нн,                                                                                    `              (8)

где Нл- линейные потери напора, Нл=0,918м;

hвд - потери напора на домовом водомере, hвд=0,5м;

hк - потери напора на квартирные водомеры, hк квартиры   =1,5м;

hм - местные потери напора, h_M=0,58- (0,3или1,3)=0.174м;

Нп - высота подъёма стояка, Нп=2,8м;

Нн-максимальная высота подъёма от насоса Нн=2,8м;

Н=0,918+0,5+1,5+0,174+2,8+2,8=13,172м

По заданию напор в наружной сети Нg=5,9м. Из расчета, потери напора Н=13,172, превышают заданный напор в наружной сети, следовательно необходимо подобрать насос.

Расчет 2 этажа при условии аналогичной планировки по этажам

Н₂=Н+ Нс+ hп,                                                                                                                                     (9)

где Нс — высота этажа, Нл=2,8м;

hn - высота перекрытия, hп=0,5м;

Н₂ =8,354+2,8+0,5=11,654м=11,7м

 Определяют среднечасовой расход холодной воды за сутки q^c_r

где    q_u^c- водопотребление на одного человека по нормативам нашего региона, q_u^c=200л/сут;

и - число жильцов на одном этаже, принять равным числу приборов и = N =12, согласно прим. 1 п. 3.4 СНиПа и=32чел.; Т- количество часов в сутках, Т=24 часа

3.4 Подбор водомера, насоса

3.4.1 Подбор водомера

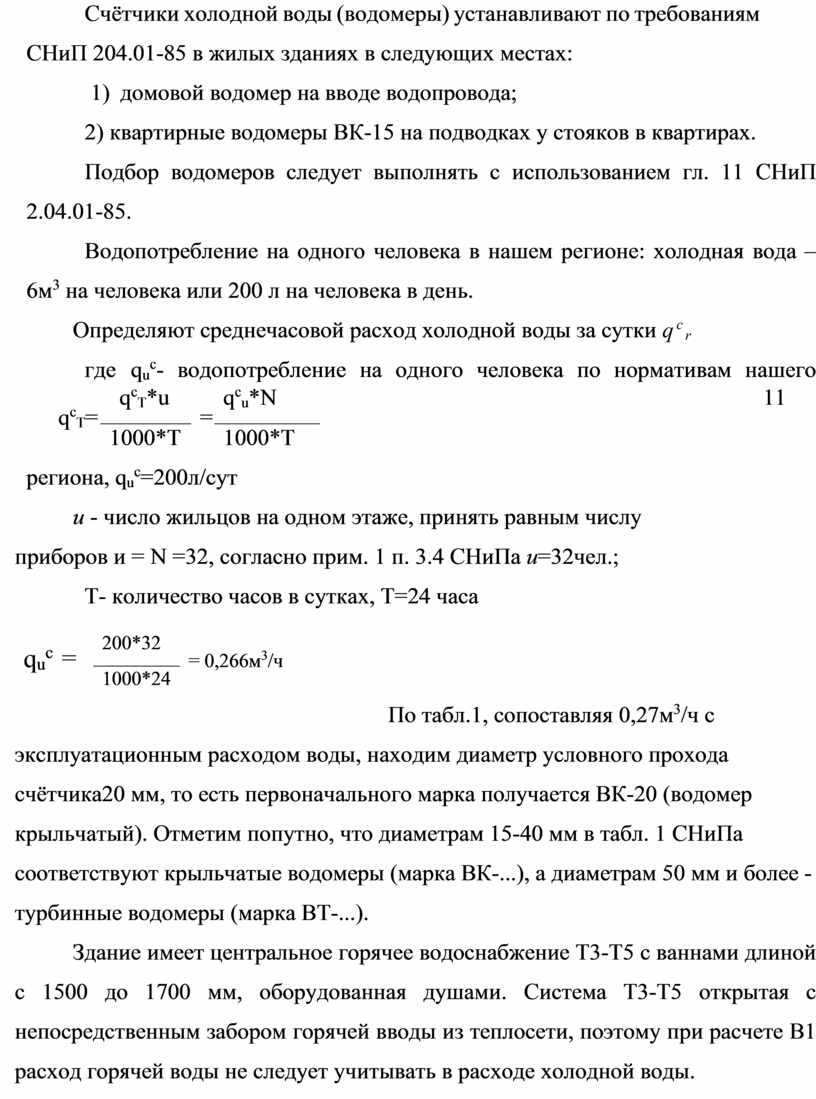

Счётчики холодной воды (водомеры) устанавливают по требованиям СНиП 204.01-85 в жилых зданиях в следующих местах:

1)    домовой водомер на вводе водопровода;

2) квартирные водомеры ВК-15 на подводках у стояков в квартирах.

Подбор водомеров следует выполнять с использованием гл. 11 СНиП 2.04.01-85.

Водопотребление на одного человека в нашем регионе: холодная вода – 6м³ на человека или 200 л на человека в день.

Определяют среднечасовой расход холодной воды за сутки q^c_r

где  q_u^c- водопотребление на одного человека по нормативам нашего региона, q_u^c=200л/сут

и - число жильцов на одном этаже, принять равным числу приборов и = N =32, согласно прим. 1 п. 3.4 СНиПа и=32чел.;

Т- количество часов в сутках, Т=24 часа

По табл.1, сопоставляя 0,27м³/ч с эксплуатационным расходом воды, находим диаметр условного прохода счётчика20 мм, то есть первоначального марка получается ВК-20 (водомер крыльчатый). Отметим попутно, что диаметрам 15-40 мм в табл. 1 СНиПа соответствуют крыльчатые водомеры (марка ВК-...), а диаметрам 50 мм и более - турбинные водомеры (марка ВТ-...).

Здание имеет центральное горячее водоснабжение Т3-Т5 с ваннами длиной с 1500 до 1700 мм, оборудованная душами. Система Т3-Т5 открытая с непосредственным забором горячей вводы из теплосети, поэтому при расчете В1 расход горячей воды не следует учитывать в расходе холодной воды.

Счетчики холодной и горячей воды следует устанавливать в удобном для снятия показаний и обслуживания эксплуатационным
персоналом месте, в помещении с искусственным или естественным освещением и температурой воздуха не ниже 5°С.

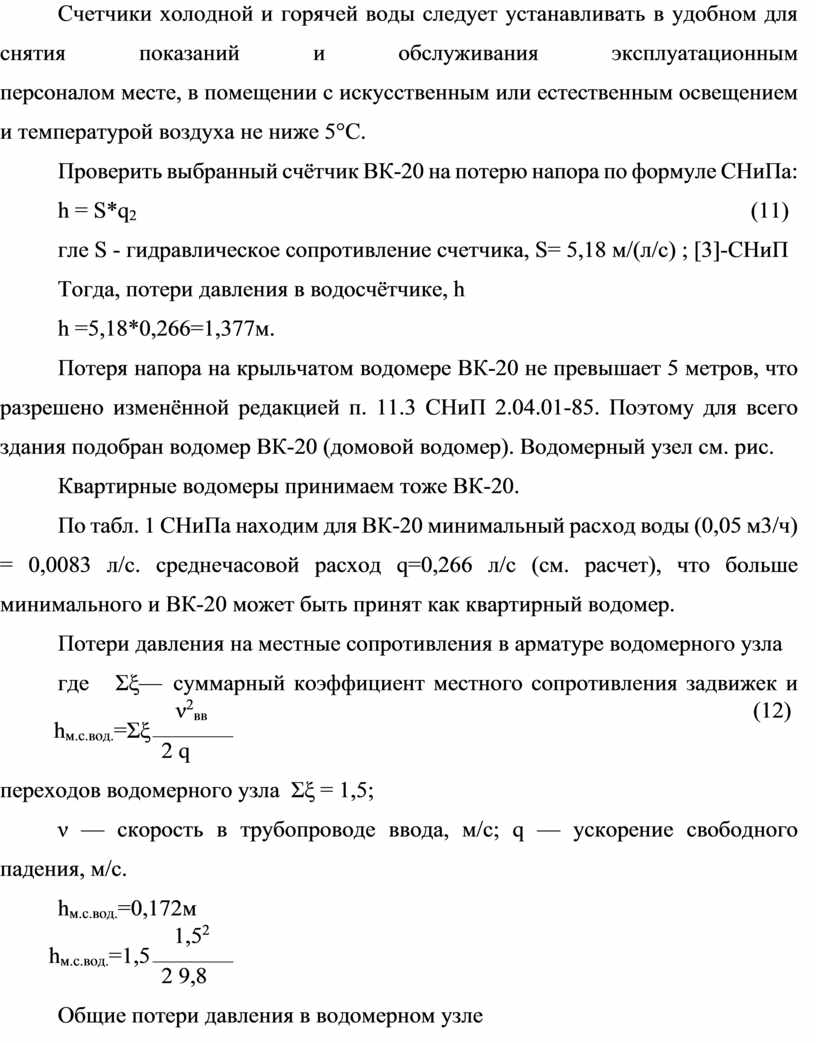

Проверить выбранный счётчик ВК-20 на потерю напора по формуле СНиПа:

h = S*q₂                                                                                                                                                                       (11)

гле S - гидравлическое сопротивление счетчика, S= 5,18 м/(л/с) ; [3]-СНиП

Тогда, потери давления в водосчётчике, h

h =5,18*0,266=1,377м.

Потеря напора на крыльчатом водомере ВК-20 не превышает 5 метров, что разрешено изменённой редакцией п. 11.3 СНиП 2.04.01-85. Поэтому для всего здания подобран водомер ВК-20 (домовой водомер). Водомерный узел см. рис.

Квартирные водомеры принимаем тоже ВК-20.

По табл. 1 СНиПа находим для ВК-20 минимальный расход воды (0,05 м3/ч) = 0,0083 л/с. среднечасовой расход q=0,266 л/с (см. расчет), что больше минимального и ВК-20 может быть принят как квартирный водомер.

Потери давления на местные сопротивления в арматуре водомерного узла

где    Σξ—  суммарный коэффициент местного сопротивления задвижек и переходов водомерного узла  Σξ = 1,5;

ν — скорость в трубопроводе ввода, м/с; q — ускорение свободного падения, м/с.

h_{м.с.вод.}=0,172м

Общие потери давления в водомерном узле

h_вод=h_в.с.+ h_{м.с.вод.}

где h_в.с. - потери давления в водосчетчике, h_в.с=0,145м

h_вод=0,145+0,172=0,317м

Принимается h_в.с =0,5м

Потери напора небольшие, т.к. здание малоэтажное, малое количество потребителей и соответственно небольшое потребление воды.

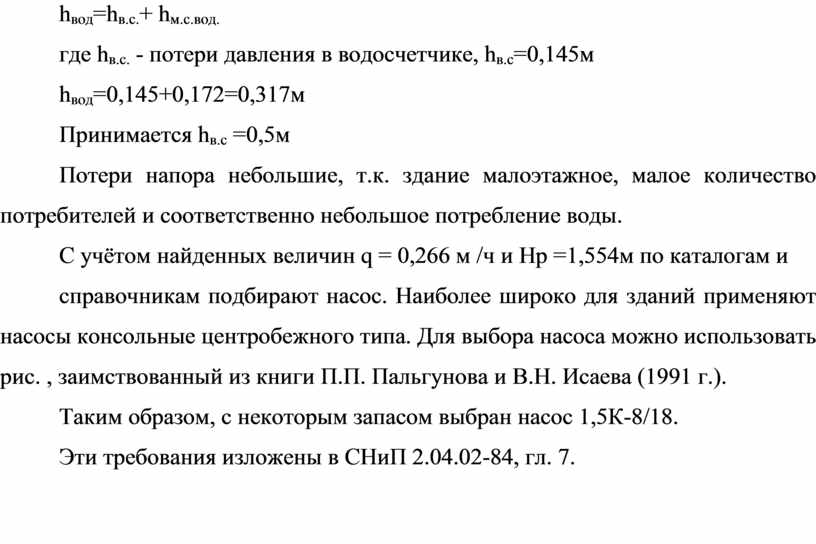

С учётом найденных величин q = 0,266 м /ч и Нр =1,554м по каталогам и

справочникам подбирают насос. Наиболее широко для зданий применяют насосы консольные центробежного типа. Для выбора насоса можно использовать рис. , заимствованный из книги П.П. Пальгунова и В.Н. Исаева (1991 г.).

Таким образом, с некоторым запасом выбран насос 1,5К-8/18.

Эти требования изложены в СНиП 2.04.02-84, гл. 7.

4 Монтаж системы ВОДОСНАБЖЕНИЯ

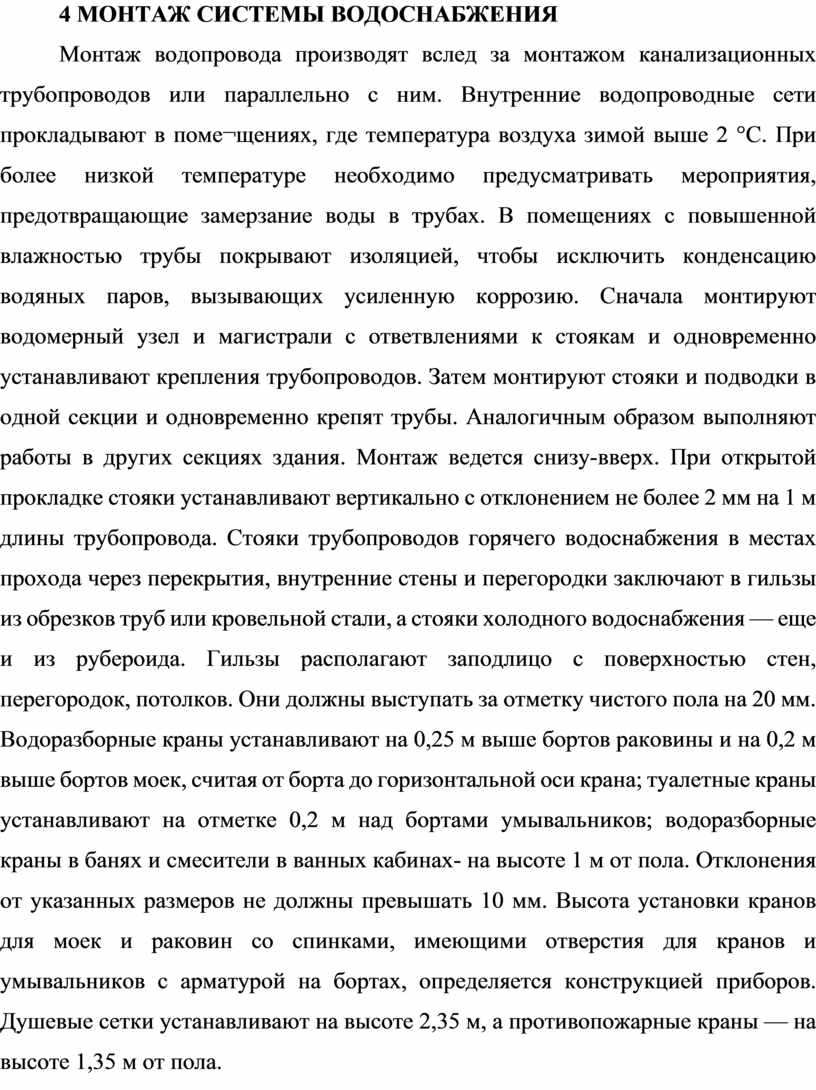

Монтаж водопровода производят вслед за монтажом канализационных трубопроводов или параллельно с ним. Внутренние водопроводные сети прокладывают в поме¬щениях, где температура воздуха зимой выше 2 °C. При более низкой температуре необходимо предусматривать мероприятия, предотвращающие замерзание воды в трубах. В помещениях с повышенной влажностью трубы покрывают изоляцией, чтобы исключить конденсацию водяных паров, вызывающих усиленную коррозию. Сначала монтируют водомерный узел и магистрали с ответвлениями к стоякам и одновременно устанавливают крепления трубопроводов. Затем монтируют стояки и подводки в одной секции и одновременно крепят трубы. Аналогичным образом выполняют работы в других секциях здания. Монтаж ведется снизу-вверх. При открытой прокладке стояки устанавливают вертикально с отклонением не более 2 мм на 1 м длины трубопровода. Стояки трубопроводов горячего водоснабжения в местах прохода через перекрытия, внутренние стены и перегородки заключают в гильзы из обрезков труб или кровельной стали, а стояки холодного водоснабжения — еще и из рубероида. Гильзы располагают заподлицо с поверхностью стен, перегородок, потолков. Они должны выступать за отметку чистого пола на 20 мм. Водоразборные краны устанавливают на 0,25 м выше бортов раковины и на 0,2 м выше бортов моек, считая от борта до горизонтальной оси крана; туалетные краны устанавливают на отметке 0,2 м над бортами умывальников; водоразборные краны в банях и смесители в ванных кабинах- на высоте 1 м от пола. Отклонения от указанных размеров не должны превышать 10 мм. Высота установки кранов для моек и раковин со спинками, имеющими отверстия для кранов и умывальников с арматурой на бортах, определяется конструкцией приборов. Душевые сетки устанавливают на высоте 2,35 м, а противопожарные краны — на высоте 1,35 м от пола.

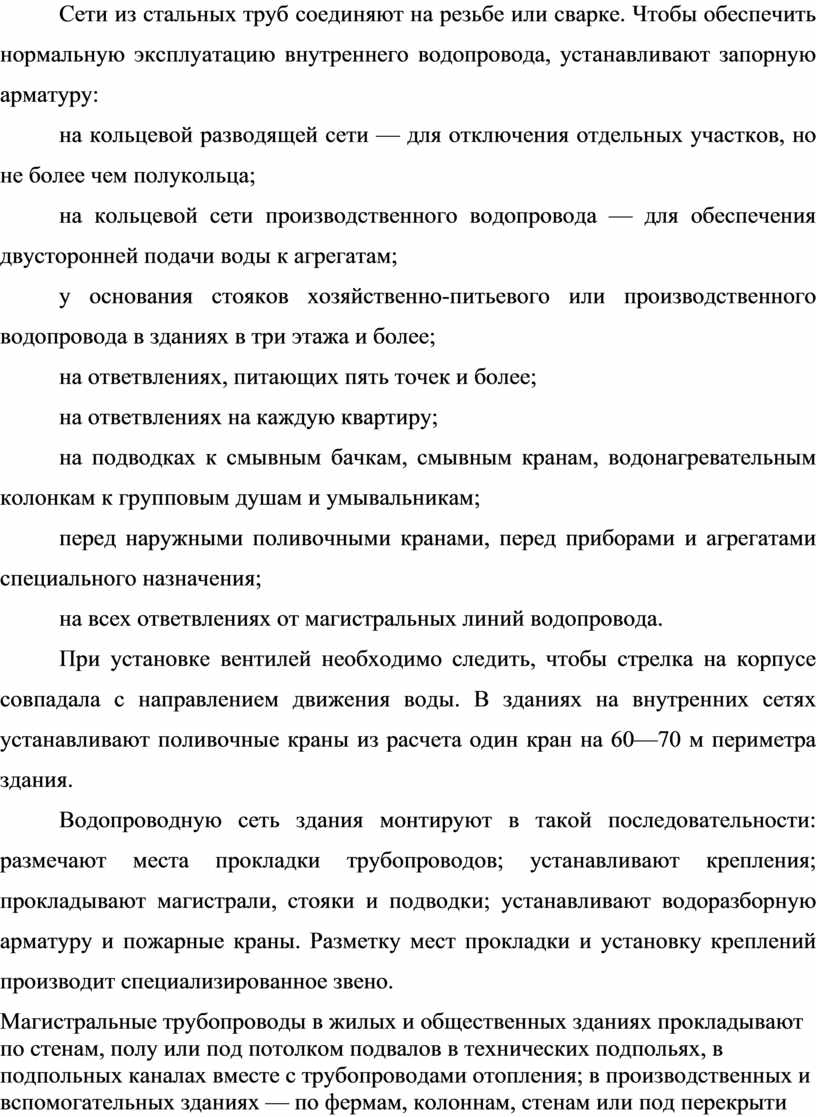

Сети из стальных труб соединяют на резьбе или сварке. Чтобы обеспечить нормальную эксплуатацию внутреннего водопровода, устанавливают запорную арматуру:

на кольцевой разводящей сети — для отключения отдельных участков, но не более чем полукольца;

на кольцевой сети производственного водопровода — для обеспечения двусторонней подачи воды к агрегатам;

у основания стояков хозяйственно-питьевого или производственного водопровода в зданиях в три этажа и более;

на ответвлениях, питающих пять точек и более;

на ответвлениях на каждую квартиру;

на подводках к смывным бачкам, смывным кранам, водонагревательным колонкам к групповым душам и умывальникам;

перед наружными поливочными кранами, перед приборами и агрегатами специального назначения;

на всех ответвлениях от магистральных линий водопровода.

При установке вентилей необходимо следить, чтобы стрелка на корпусе совпадала с направлением движения воды. В зданиях на внутренних сетях устанавливают поливочные краны из расчета один кран на 60—70 м периметра здания.

Водопроводную сеть здания монтируют в такой последовательности: размечают места прокладки трубопроводов; устанавливают крепления; прокладывают магистрали, стояки и подводки; устанавливают водоразборную арматуру и пожарные краны. Разметку мест прокладки и установку креплений производит специализированное звено.

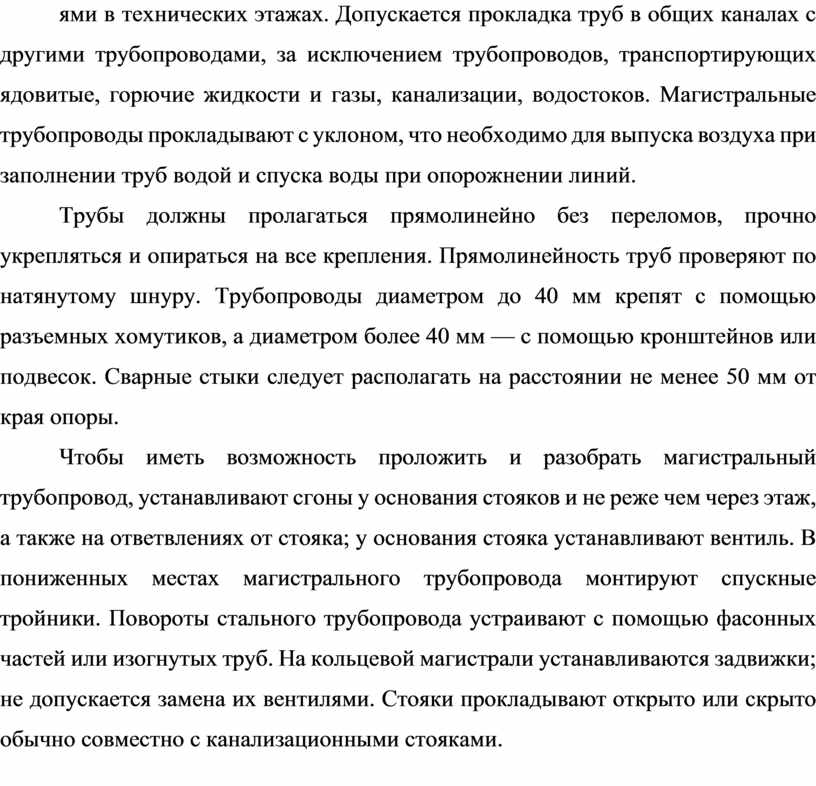

Магистральные трубопроводы в жилых и общественных зданиях прокладывают по стенам, полу или под потолком подвалов в технических подпольях, в подпольных каналах вместе с трубопроводами отопления; в производственных и вспомогательных зданиях — по фермам, колоннам, стенам или под перекрытиями в технических этажах. Допускается прокладка труб в общих каналах с другими трубопроводами, за исключением трубопроводов, транспортирующих ядовитые, горючие жидкости и газы, канализации, водостоков. Магистральные трубопроводы прокладывают с уклоном, что необходимо для выпуска воздуха при заполнении труб водой и спуска воды при опорожнении линий.

Трубы должны пролагаться прямолинейно без переломов, прочно укрепляться и опираться на все крепления. Прямолинейность труб проверяют по натянутому шнуру. Трубопроводы диаметром до 40 мм крепят с помощью разъемных хомутиков, а диаметром более 40 мм — с помощью кронштейнов или подвесок. Сварные стыки следует располагать на расстоянии не менее 50 мм от края опоры.

Чтобы иметь возможность проложить и разобрать магистральный трубопровод, устанавливают сгоны у основания стояков и не реже чем через этаж, а также на ответвлениях от стояка; у основания стояка устанавливают вентиль. В пониженных местах магистрального трубопровода монтируют спускные тройники. Повороты стального трубопровода устраивают с помощью фасонных частей или изогнутых труб. На кольцевой магистрали устанавливаются задвижки; не допускается замена их вентилями. Стояки прокладывают открыто или скрыто обычно совместно с канализационными стояками.

5 Испытание системы водоснабжения

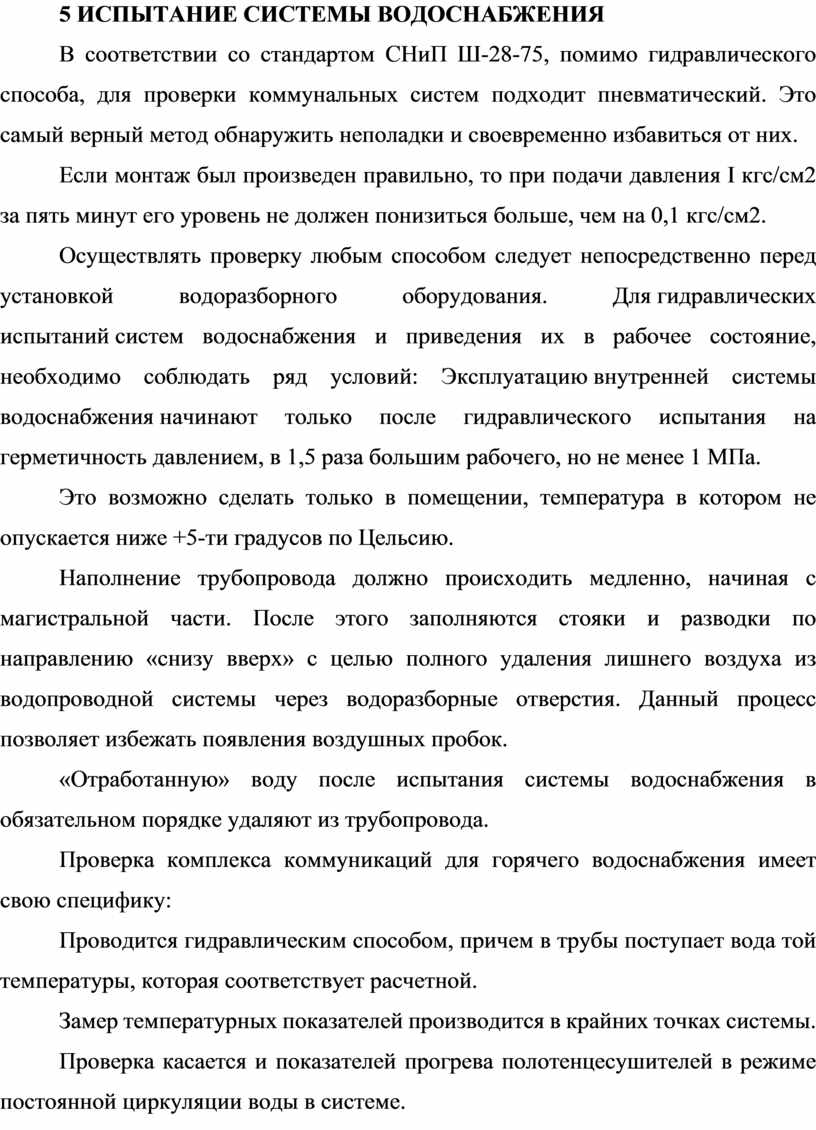

В соответствии со стандартом СНиП Ш-28-75, помимо гидравлического способа, для проверки коммунальных систем подходит пневматический. Это самый верный метод обнаружить неполадки и своевременно избавиться от них.

Если монтаж был произведен правильно, то при подачи давления I кгс/см2 за пять минут его уровень не должен понизиться больше, чем на 0,1 кгс/см2.

Осуществлять проверку любым способом следует непосредственно перед установкой водоразборного оборудования. Для гидравлических испытаний систем водоснабжения и приведения их в рабочее состояние, необходимо соблюдать ряд условий: Эксплуатацию внутренней системы водоснабжения начинают только после гидравлического испытания на герметичность давлением, в 1,5 раза большим рабочего, но не менее 1 МПа.

Это возможно сделать только в помещении, температура в котором не опускается ниже +5-ти градусов по Цельсию.

Наполнение трубопровода должно происходить медленно, начиная с магистральной части. После этого заполняются стояки и разводки по направлению «снизу вверх» с целью полного удаления лишнего воздуха из водопроводной системы через водоразборные отверстия. Данный процесс позволяет избежать появления воздушных пробок.

«Отработанную» воду после испытания системы водоснабжения в обязательном порядке удаляют из трубопровода.

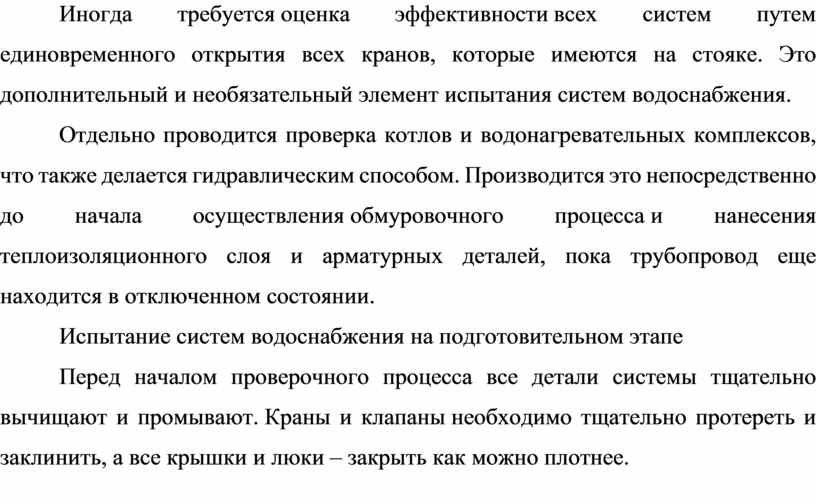

Проверка комплекса коммуникаций для горячего водоснабжения имеет свою специфику:

Проводится гидравлическим способом, причем в трубы поступает вода той температуры, которая соответствует расчетной.

Замер температурных показателей производится в крайних точках системы.

Проверка касается и показателей прогрева полотенцесушителей в режиме постоянной циркуляции воды в системе.

Иногда требуется оценка эффективности всех систем путем единовременного открытия всех кранов, которые имеются на стояке. Это дополнительный и необязательный элемент испытания систем водоснабжения.

Отдельно проводится проверка котлов и водонагревательных комплексов, что также делается гидравлическим способом. Производится это непосредственно до начала осуществления обмуровочного процесса и нанесения теплоизоляционного слоя и арматурных деталей, пока трубопровод еще находится в отключенном состоянии.

Испытание систем водоснабжения на подготовительном этапе

Перед началом проверочного процесса все детали системы тщательно вычищают и промывают. Краны и клапаны необходимо тщательно протереть и заклинить, а все крышки и люки – закрыть как можно плотнее.

6 Эксплуатация системы водоснабжениЯ

Главной задачей эксплуатации системы водоснабжения является поддержание водопроводной сети в исправности, а также обеспечение оптимального режима их работы. Этого достигают систематическим обследованием системы водоснабжения, регулярными профилактическими ремонтами, своевременной заменой пришедших в негодность элементов водопровода. Кроме того, использование воды на водоразборных точках постоянно контролируют.

Для осуществления ремонтных работ в системе водоснабжения создают эксплуатационные и ремонтно-аварийные (дежурные) бригады в составе не менее трех человек, под руководством инженера или техника. Они ведут журнал технического состояния водопровода, в который записывают причины неисправностей или аварий, дату ремонта или замены оборудования. Ремонтники при обслуживании водопровода должны соблюдать требования безопасности. На предприятиях для эксплуатации водопроводных сооружений составляют эксплуатационные инструкции.

Для поддержания пропускной способности трубопроводов их периодически очищают скребками, металлическими щетками, промывают воздушной смесью при помощи воздушного компрессора и т.д. В отдельных случаях внутреннюю систему водоснабжения очищают химическим способом.

Эксплуатацию внутренней системы водоснабжения начинают только после гидравлического испытания на герметичность давлением, в 1,5 раза большим рабочего, но не менее 1 МПа. Результаты испытания оформляют актом. В распоряжение обслуживающего персонала передают рабочие чертежи водопровода, сведения о расчетных расходах воды и давлении на водах и водоразборных точках, технические паспорта насосов и другого оборудования. При эксплуатации внутреннего водоснабжения постоянно следят за исправностью запорной арматуры, контрольно-измерительных приборов.

В системах повторного водоснабжения особо надо следить за исправностью резиновых прокладок. Всякие неплотности в оборудовании первого применения воды могут привести к ее загрязнению и исключить ее дальнейшее использование. Всю систему периодически по плану, согласованному с санэпидемстанцией, дезинфицируют. Стальные трубы для водопровода прокладывают открытым способом, и во избежание образования конденсата на трубах холодного водоснабжения в отапливаемых помещениях их теплоизолируют.

Особое внимание уделяют ликвидации утечек воды, которые могут увеличить ее расход на 30-50%.

Во избежание гидравлических ударов в системе водоснабжения применяют арматуру шпиндельного типа (вентили, задвижки). Неисправной арматурой (разболтанные клапаны и золотники, ослабление креплений, засорение), а также большой скоростью воды (выше 3 м/с) в трубах создается шум разного рода (треск, свист, гудение и др.). Для устранения шума заменяют изношенные детали, увеличивают диаметр трубы, чистят засоренные места. Систематически проверяют крепления насосов и электродвигателей. Они также могут быть источниками шума. Иногда применяют звукоизолирующие основания.

7 Охрана труда и техника безопасности

Общие требования безопасности объектов системы водоснабжения и водоотведения

Все здания и сооружения объектов водоснабжения и водоотведения должны быть построены по утвержденным проектам, предусматривающим создание безопасных условий труда, максимальную автоматизацию и механизацию трудовых процессов, а также обеспечение санитарно-гигиенических и бытовых условий для обслуживающего персонала как в обычных условиях, так и при аварийных ситуациях.

Вводить в эксплуатацию сооружения системы водоснабжения и водоотведения, в том числе вспомогательные, допускается только после приемки их специальными комиссиями в соответствии с требованиями СН РК 1.04-03.

Новые или реконструируемые производственные объекты водоснабжения и водоотведения не могут быть приняты в эксплуатацию без заключения соответствующих органов государственного надзора за соблюдением требований безопасности и охраны труда и в соответствии с «Правилами организации и проведения государственного контроля в области безопасности и охраны труда» и «Правилами установления полномочий, обязанностей, а также обязательного состава приемочной и рабочей комиссии по приемке построенных объектов в Республике Казахстан».

Производственные и бытовые здания и помещения должны быть оборудованы отоплением, системами водоснабжения и водоотведения, естественным и искусственным освещением в соответствии с требованием СНиП РК 4.01-41, СНиП РК 3.02-09 и СНиП 3.05.01.

Территории сооружений объектов водоснабжения и водоотведения должны быть ограждены, благоустроены, озеленены, обеспечены наружным освещением и безопасными подходами к сооружениям, а также необходимыми дорожными знаками и знаками безопасности.

Все опасные места на территории и в помещениях объектов водоснабжения и водоотведения должны быть надежно укрыты или ограждены. В опасных местах необходимо вывешивать предупредительные знаки.

На территориях должны быть устройства, обеспечивающие безопасность эксплуатации технологических коммуникаций, подъездных дорог и пешеходных дорожек согласно ГОСТ 12.3.

Список литературы

1.     Фокин С.В., Шпортько О.Н. Сантехнические работы М. КиоРус, 2016

2.     Орлов К.С. Монтаж санитарно-технических и вентиляционных систем и оборудования М. ПрофОбрИздат, 2016

3.     Варфоломеев Ю.М., Орлов В.А. Санитарно-техническое оборудование зданий М. Форум-Инфра М, 2017

4.     Жмаков Г.Н. Эксплуатация оборудования и систем водоснабжения и водоотведения М. Форум-Инфра М, 2017

5.     Краснов В.И. Монтаж систем вентиляции и кондиционирования воздуха М. Форум-Инфра-М, 2017

6.     Внутренние санитарно-технические устройства: Справочник проектировщика.  Отопление, водопровод, канализация М.. Стройиздат.

7.     Полуторнова Т.И., Шведова А.И. Производственная санитария и санитарно-технические устройства предприятий нишевой промышленности.- М.: Пищевая промышленность. 1979.

8.     Электронная библиотека http: //www.Netbook.Perm.ru

9.     Российский образовательный портал http://www.edu.ru

10.  https://www.ftg.com.ua/directory-ftg/pump-select.DhD Насосы

Скачано с www.znanio.ru
