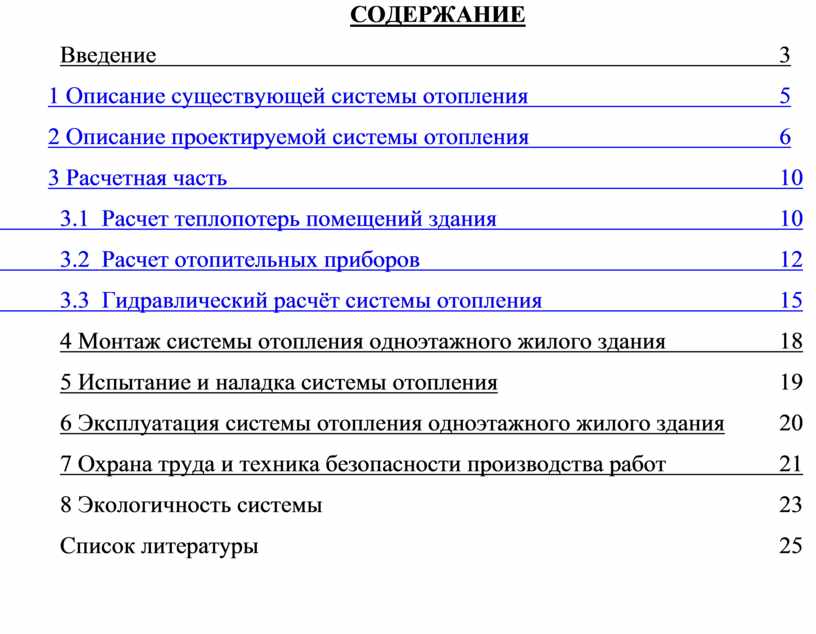

СОДЕРЖАНИЕ

Введение                                                                                                  3

1 Описание существующей системы отопления                                       5

2 Описание проектируемой системы отопления                                       6

3 Расчетная часть                                                                                       10      3.1  Расчет теплопотерь помещений здания                                         10     3.2  Расчет отопительных приборов                                                   12      3.3  Гидравлический расчёт системы отопления                                   15

4 Монтаж системы отопления одноэтажного жилого здания                 18

5 Испытание и наладка системы отопления                                            19

6 Эксплуатация системы отопления одноэтажного жилого здания         20

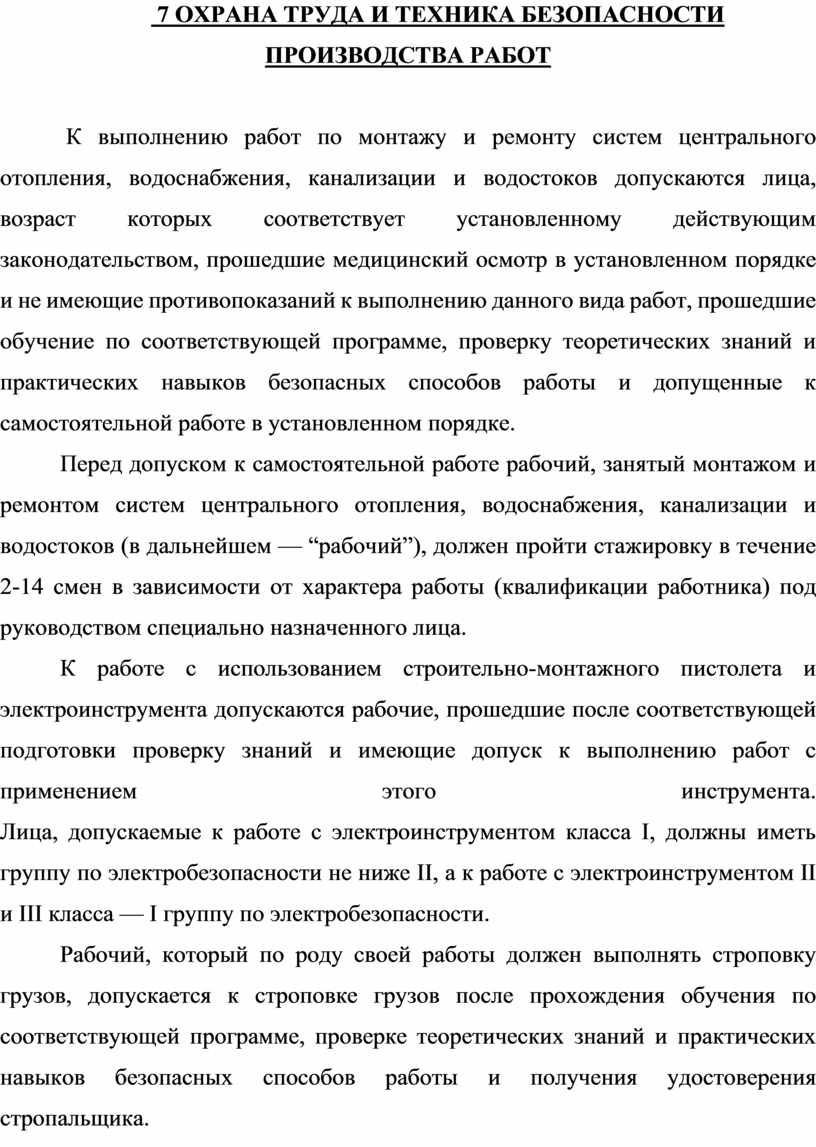

7 Охрана труда и техника безопасности производства работ                 21

8 Экологичность системы                                                                        23

Список литературы                                                                                  25

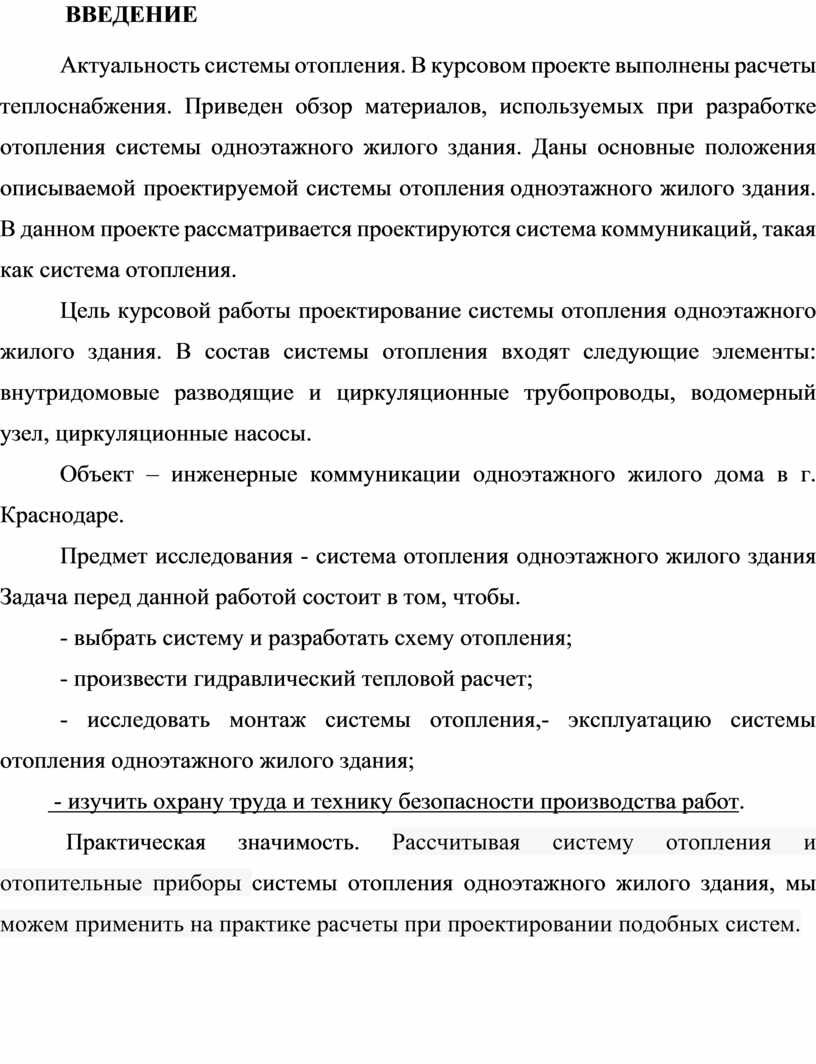

           ВВЕДЕНИЕ

Актуальность системы отопления. В курсовом проекте выполнены расчеты теплоснабжения. Приведен обзор материалов, используемых при разработке отопления системы одноэтажного жилого здания. Даны основные положения описываемой проектируемой системы отопления одноэтажного жилого здания. В данном проекте рассматривается проектируются система коммуникаций, такая как система отопления.

Цель курсовой работы проектирование системы отопления одноэтажного жилого здания. В состав системы отопления входят следующие элементы: внутридомовые разводящие и циркуляционные трубопроводы, водомерный узел, циркуляционные насосы.

Объект – инженерные коммуникации одноэтажного жилого дома в г. Краснодаре.

Предмет исследования - система отопления одноэтажного жилого здания Задача перед данной работой состоит в том, чтобы.

- выбрать систему и разработать схему отопления;

- произвести гидравлический тепловой расчет;

- исследовать монтаж системы отопления,- эксплуатацию системы отопления одноэтажного жилого здания;

 - изучить охрану труда и технику безопасности производства работ.

 Практическая значимость. Рассчитывая систему отопления и отопительные приборы системы отопления одноэтажного жилого здания, мы можем применить на практике расчеты при проектировании подобных систем.

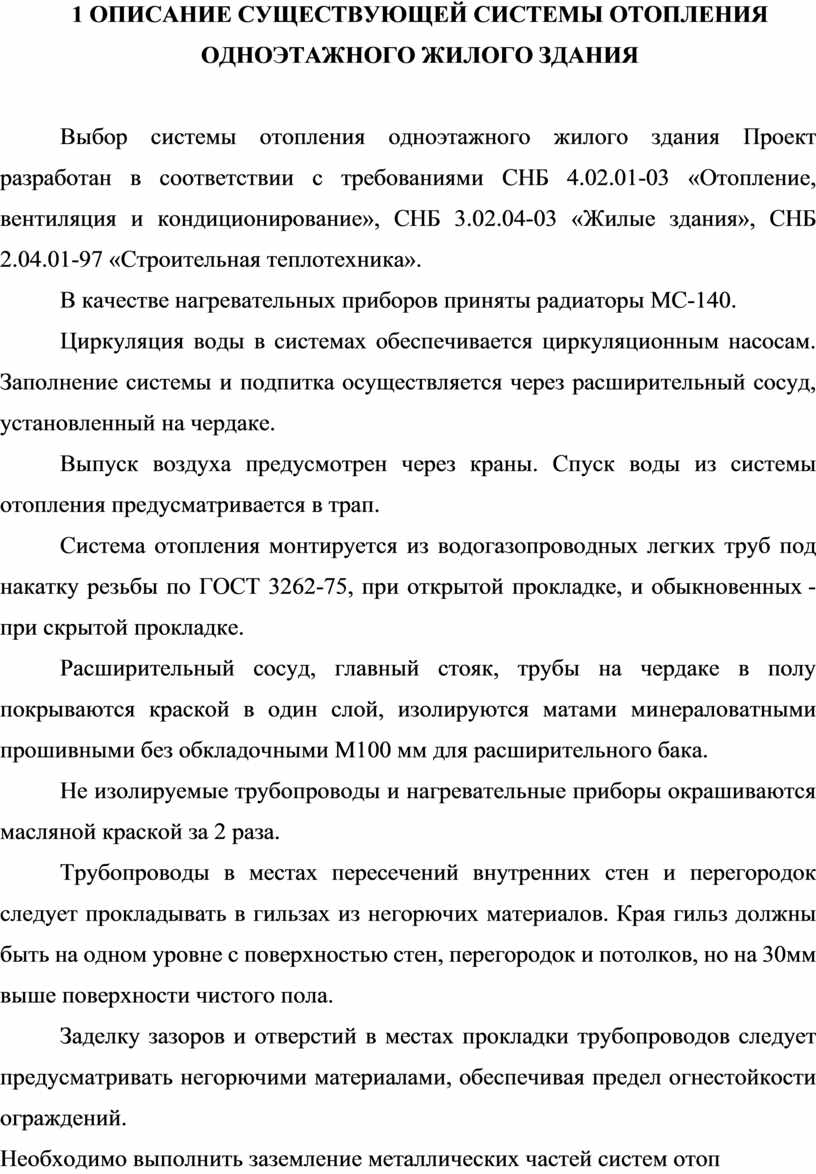

1 Описание СУЩЕСТВУЮЩЕЙ системы отопления одноэтажного жилого здания

Выбор системы отопления одноэтажного жилого здания Проект разработан в соответствии с требованиями СНБ 4.02.01-03 «Отопление, вентиляция и кондиционирование», СНБ 3.02.04-03 «Жилые здания», СНБ 2.04.01-97 «Строительная теплотехника».

В качестве нагревательных приборов приняты радиаторы МС-140.

Циркуляция воды в системах обеспечивается циркуляционным насосам. Заполнение системы и подпитка осуществляется через расширительный сосуд, установленный на чердаке.

Выпуск воздуха предусмотрен через краны. Спуск воды из системы отопления предусматривается в трап.

Система отопления монтируется из водогазопроводных легких труб под накатку резьбы по ГОСТ 3262-75, при открытой прокладке, и обыкновенных - при скрытой прокладке.

Расширительный сосуд, главный стояк, трубы на чердаке в полу покрываются краской в один слой, изолируются матами минераловатными прошивными без обкладочными М100 мм для расширительного бака.

Не изолируемые трубопроводы и нагревательные приборы окрашиваются масляной краской за 2 раза.

Трубопроводы в местах пересечений внутренних стен и перегородок следует прокладывать в гильзах из негорючих материалов. Края гильз должны быть на одном уровне с поверхностью стен, перегородок и потолков, но на 30мм выше поверхности чистого пола.

Заделку зазоров и отверстий в местах прокладки трубопроводов следует предусматривать негорючими материалами, обеспечивая предел огнестойкости ограждений.

Необходимо выполнить заземление металлических частей систем отопления путем присоединения их стальной лентой 4х25 мм к системе уравнивания потенциалов.

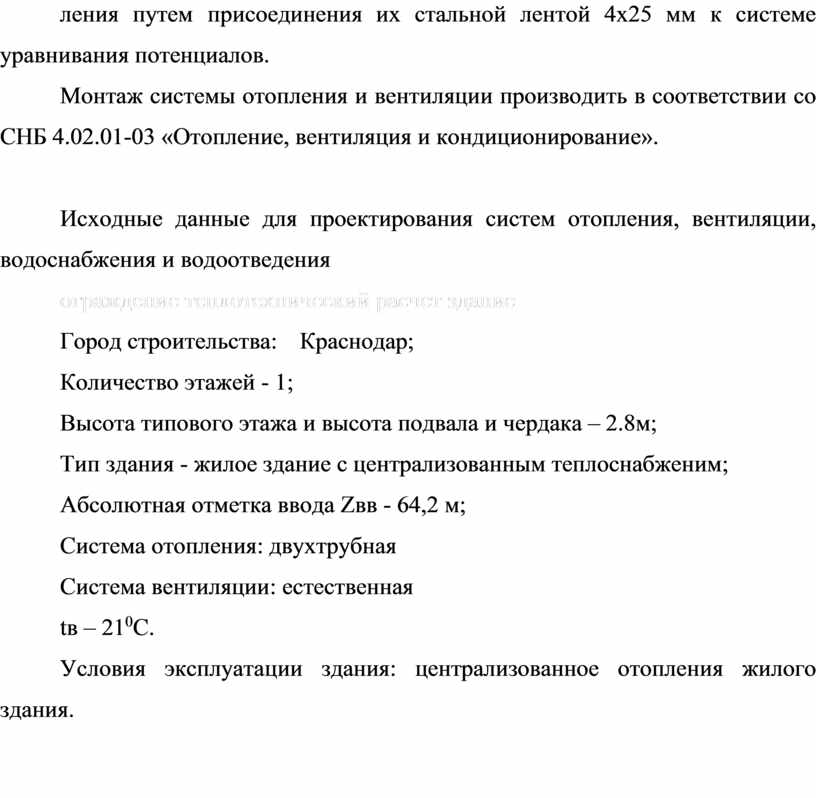

Монтаж системы отопления и вентиляции производить в соответствии со СНБ 4.02.01-03 «Отопление, вентиляция и кондиционирование».

Исходные данные для проектирования систем отопления, вентиляции, водоснабжения и водоотведения

ограждение теплотехнический расчет здание

Город строительства:   Краснодар;

Количество этажей - 1;

Высота типового этажа и высота подвала и чердака – 2.8м;

Тип здания - жилое здание с централизованным теплоснабженим;

Абсолютная отметка ввода Zвв - 64,2 м;

Система отопления: двухтрубная

Система вентиляции: естественная

tв – 21⁰С.

Условия эксплуатации здания: централизованное отопления жилого здания.

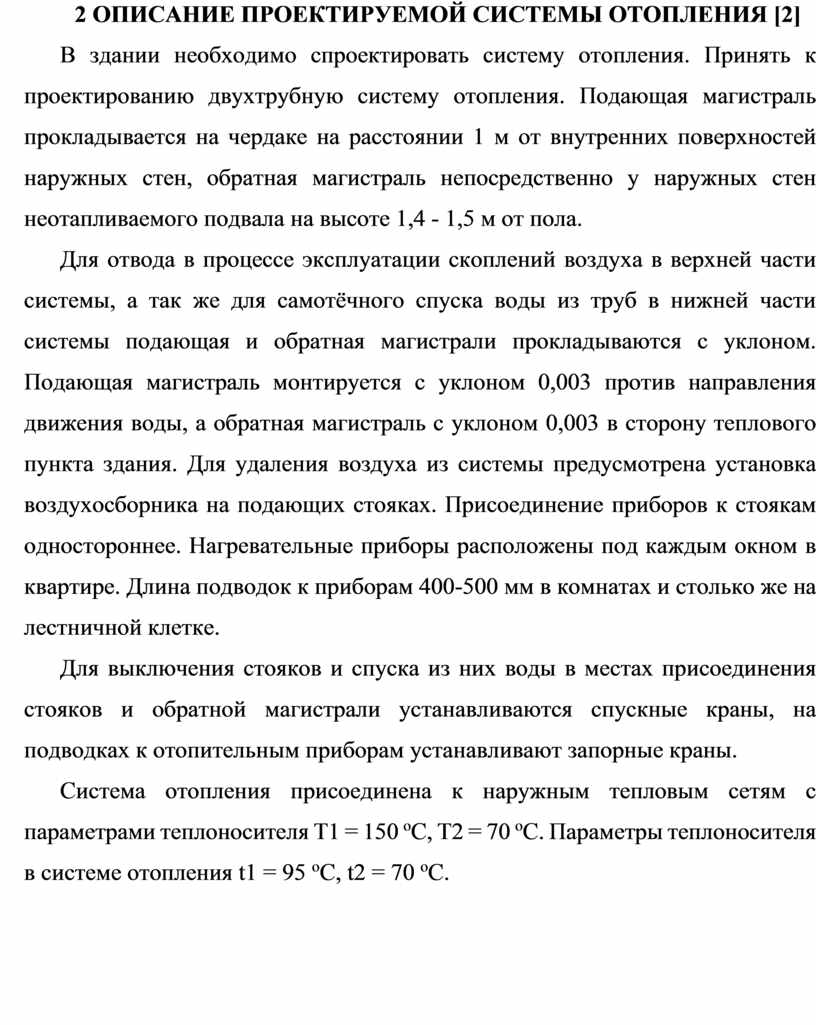

2 ОПИСАНИЕ ПРОЕКТИРУЕМОЙ СИСТЕМЫ ОТОПЛЕНИЯ [2]

В здании необходимо спроектировать систему отопления. Принять к проектированию двухтрубную систему отопления. Подающая магистраль прокладывается на чердаке на расстоянии 1 м от внутренних поверхностей наружных стен, обратная магистраль непосредственно у наружных стен неотапливаемого подвала на высоте 1,4 - 1,5 м от пола.

Для отвода в процессе эксплуатации скоплений воздуха в верхней части системы, а так же для самотёчного спуска воды из труб в нижней части системы подающая и обратная магистрали прокладываются с уклоном. Подающая магистраль монтируется с уклоном 0,003 против направления движения воды, а обратная магистраль с уклоном 0,003 в сторону теплового пункта здания. Для удаления воздуха из системы предусмотрена установка воздухосборника на подающих стояках. Присоединение приборов к стоякам одностороннее. Нагревательные приборы расположены под каждым окном в квартире. Длина подводок к приборам 400-500 мм в комнатах и столько же на лестничной клетке.

Для выключения стояков и спуска из них воды в местах присоединения стояков и обратной магистрали устанавливаются спускные краны, на подводках к отопительным приборам устанавливают запорные краны.

Система отопления присоединена к наружным тепловым сетям с параметрами теплоносителя T1 = 150 ^oC, T2 = 70 ^oC. Параметры теплоносителя в системе отопления t1 = 95 ^oC, t2 = 70 ^oC.

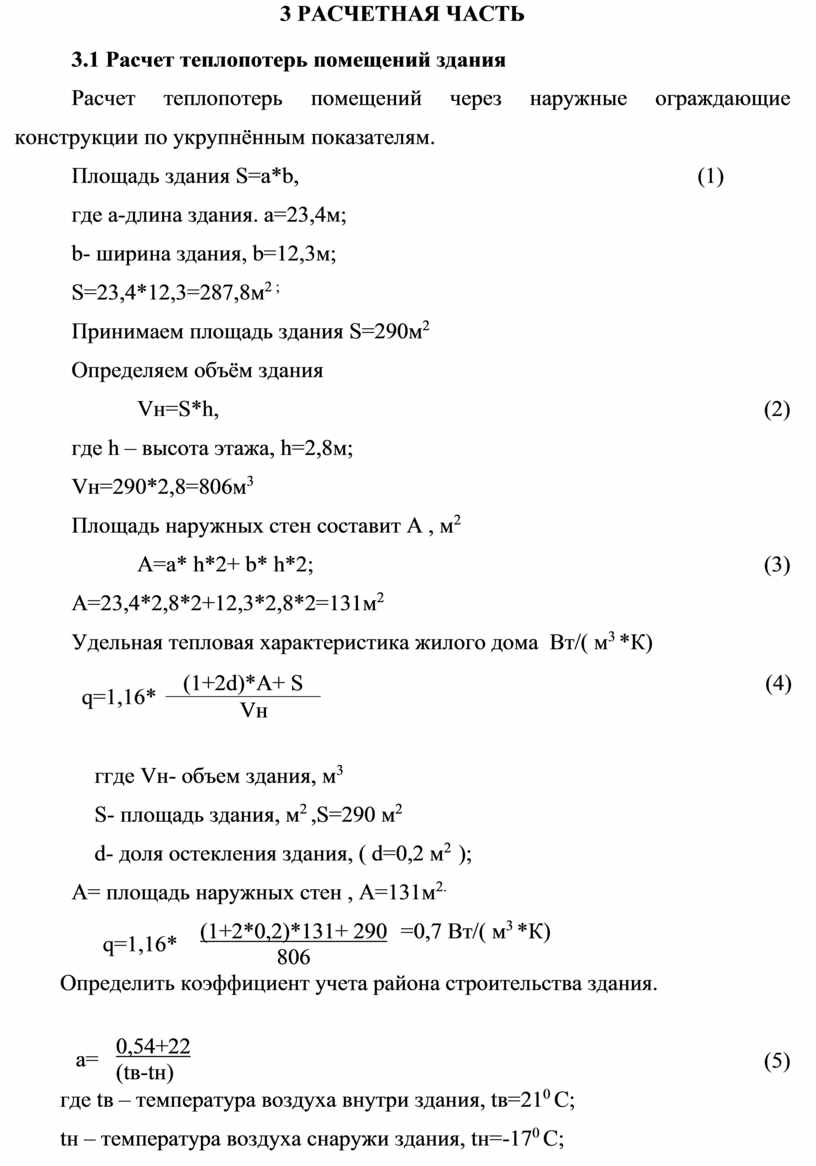

3 РАСЧЕТНАЯ ЧАСТЬ

3.1 Расчет теплопотерь помещений здания

Расчет теплопотерь помещений через наружные ограждающие конструкции по укрупнённым показателям.

Площадь здания S=a*b,                                                                   (1)

где a-длина здания. a=23,4м;

b- ширина здания, b=12,3м;

S=23,4*12,3=287,8м^{2 ;}

Принимаем площадь здания S=290м²

Определяем объём здания

Vн=S*h,                                                                                          (2)

где h – высота этажа, h=2,8м;

Vн=290*2,8=806м³

Площадь наружных стен составит А , м²

А=а* h*2+ b* h*2;                                                                           (3)

А=23,4*2,8*2+12,3*2,8*2=131м²

Удельная тепловая характеристика жилого дома  Вт/( м³ *К)

ггде Vн- объем здания, м³

S- площадь здания, м² ,S=290 м²

d- доля остекления здания, ( d=0,2 м²  );

А= площадь наружных стен , А=131м^2.

Определить коэффициент учета района строительства здания.

                                                 (5)

где tв – температура воздуха внутри здания, tв=21⁰ С;

tн – температура воздуха снаружи здания, tн=-17⁰ С;

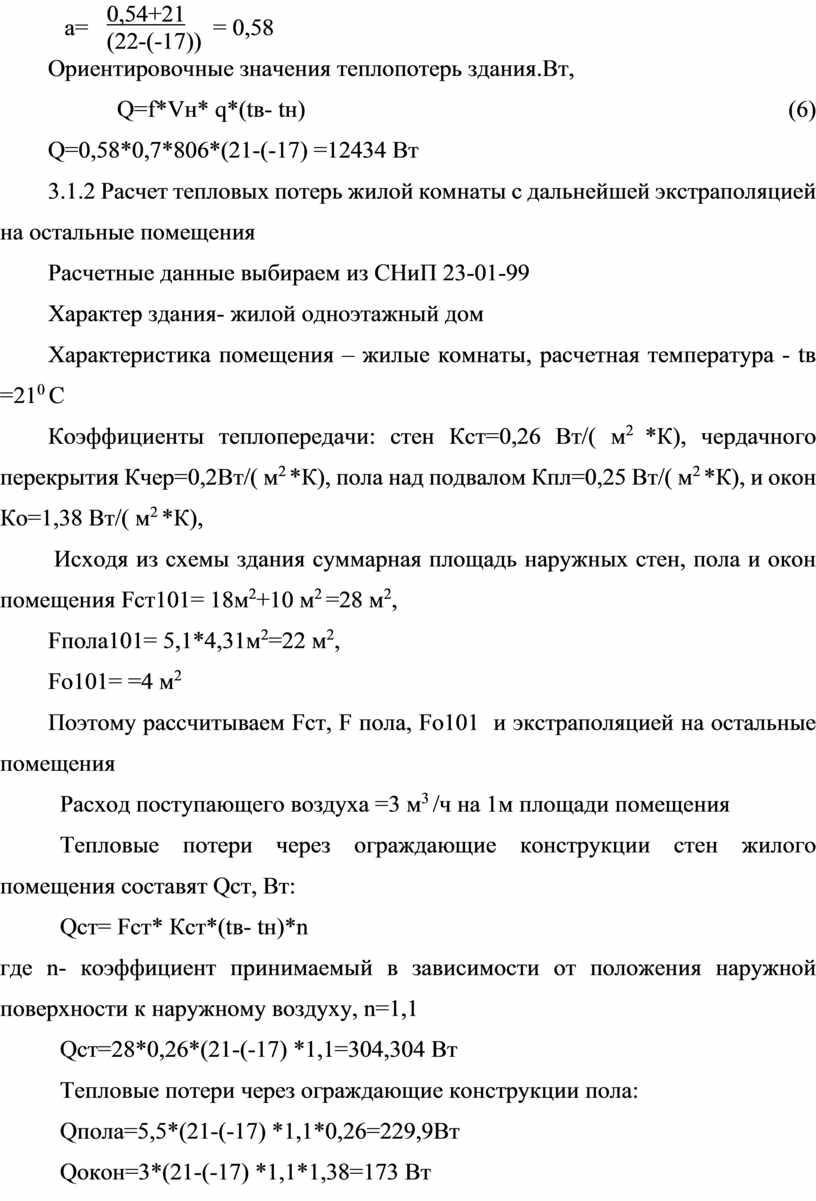

Ориентировочные значения теплопотерь здания.Вт,

Q=f*Vн* q*(tв- tн)                                                                            (6)

Q=0,58*0,7*806*(21-(-17) =12434 Вт

3.1.2 Расчет тепловых потерь жилой комнаты с дальнейшей экстраполяцией на остальные помещения

Расчетные данные выбираем из СНиП 23-01-99

Характер здания- жилой одноэтажный дом

Характеристика помещения – жилые комнаты, расчетная температура - tв =21⁰ С

Коэффициенты теплопередачи: стен Кст=0,26 Вт/( м² *К), чердачного перекрытия Кчер=0,2Вт/( м² *К), пола над подвалом Кпл=0,25 Вт/( м² *К), и окон Ко=1,38 Вт/( м² *К),

 Исходя из схемы здания суммарная площадь наружных стен, пола и окон помещения Fст101= 18м²+10 м² =28 м²,

Fпола101= 5,1*4,31м²=22 м²,

Fо101= =4 м²

Поэтому рассчитываем Fст, F пола, Fо101  и экстраполяцией на остальные помещения

Расход поступающего воздуха =3 м³ /ч на 1м площади помещения

Тепловые потери через ограждающие конструкции стен жилого помещения составят Qст, Вт:

Qст= Fст* Кст*(tв- tн)*n

где n- коэффициент принимаемый в зависимости от положения наружной поверхности к наружному воздуху, n=1,1

Qст=28*0,26*(21-(-17) *1,1=304,304 Вт

Тепловые потери через ограждающие конструкции пола:

Qпола=5,5*(21-(-17) *1,1*0,26=229,9Вт

Qокон=3*(21-(-17) *1,1*1,38=173 Вт

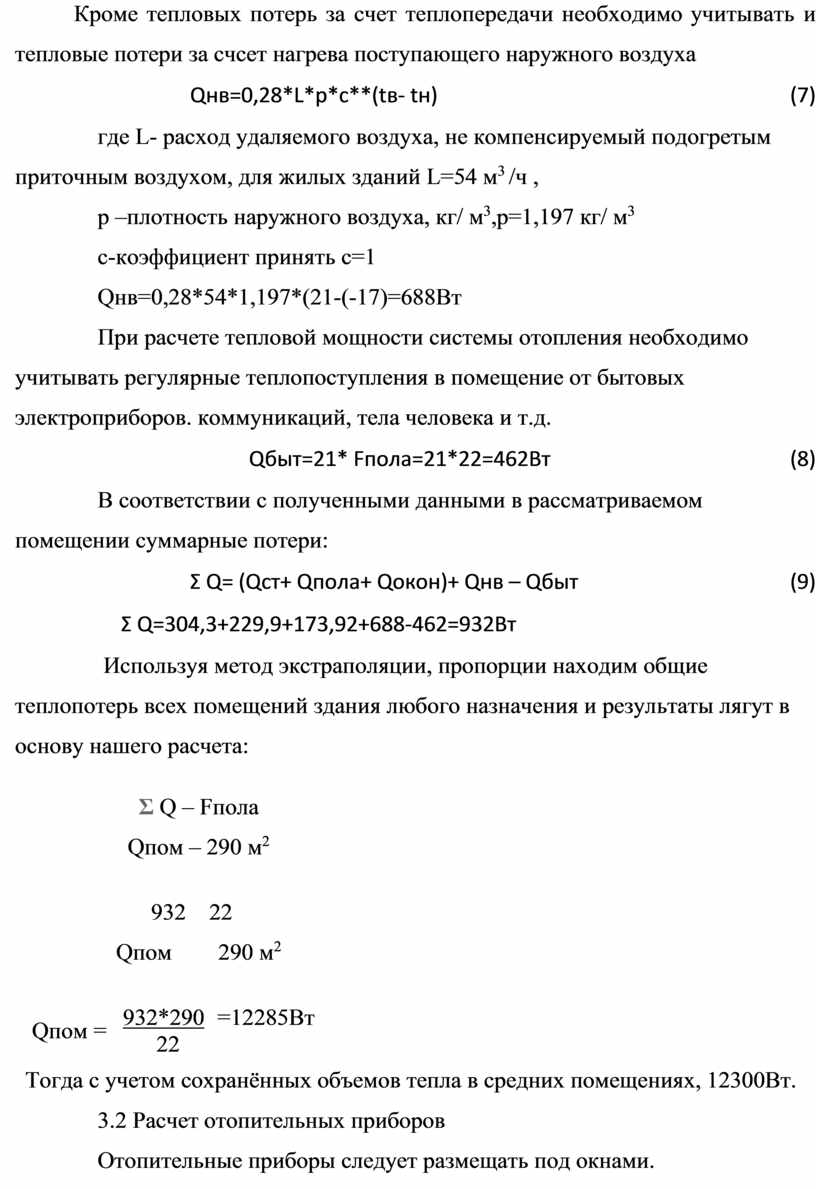

Кроме тепловых потерь за счет теплопередачи необходимо учитывать и тепловые потери за счсет нагрева поступающего наружного воздуха

Qнв=0,28*L*p*c**(tв- tн)                                                       (7)

где L- расход удаляемого воздуха, не компенсируемый подогретым приточным воздухом, для жилых зданий L=54 м³ /ч ,

p –плотность наружного воздуха, кг/ м³,p=1,197 кг/ м³

с-коэффициент принять с=1

Qнв=0,28*54*1,197*(21-(-17)=688Вт

При расчете тепловой мощности системы отопления необходимо учитывать регулярные теплопоступления в помещение от бытовых электроприборов. коммуникаций, тела человека и т.д.

Qбыт=21* Fпола=21*22=462Вт                                              (8)

В соответствии с полученными данными в рассматриваемом помещении суммарные потери:

Σ Q= (Qст+ Qпола+ Qокон)+ Qнв – Qбыт                              (9)

Σ Q=304,3+229,9+173,92+688-462=932Вт

 Используя метод экстраполяции, пропорции находим общие теплопотерь всех помещений здания любого назначения и результаты лягут в основу нашего расчета:

Тогда с учетом сохранённых объемов тепла в средних помещениях, 12300Вт.

3.2 Расчет отопительных приборов

Отопительные приборы следует размещать под окнами.

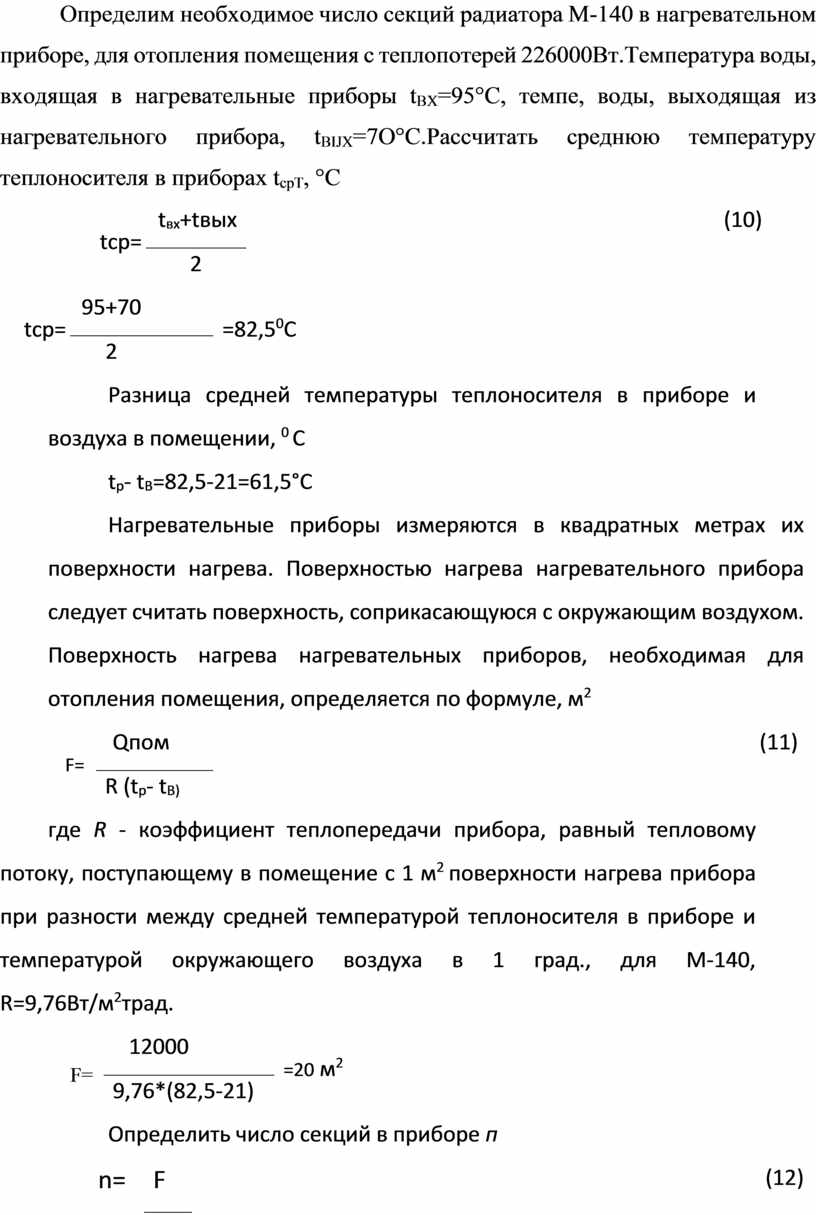

Определим необходимое число секций радиатора М-140 в нагревательном приборе, для отопления помещения с теплопотерей 226000Вт.Температура воды, входящая в нагревательные приборы t_BX=95°C, темпе, воды, выходящая из нагревательного прибора, t_BIJX=7O°C.Рассчитать среднюю температуру теплоносителя в приборах t_cpT, °C

Разница средней температуры теплоносителя в приборе и воздуха в помещении, ⁰ С

t_р- t_B=82,5-21=61,5°С

Нагревательные приборы измеряются в квадратных метрах их поверхности нагрева. Поверхностью нагрева нагревательного прибора следует считать поверхность, соприкасающуюся с окружающим воздухом. Поверхность нагрева нагревательных приборов, необходимая для отопления помещения, определяется по формуле, м²

где R - коэффициент теплопередачи прибора, равный тепловому потоку, поступающему в помещение с 1 м² поверхности нагрева прибора при разности между средней температурой теплоносителя в приборе и температурой окружающего воздуха в 1 град., для М-140, R=9,76Вт/м²трад.

Определить число секций в приборе п

где f- поверхность нагрева одной секции, f=0,254м²

78 секции на все здание - 4 квартиры. Учитывая, что температура в помещениях несколько завышена 21 °C, для получения более точного результата следует принимать температуру помещений t = 18 - 20 °C

3.2 Гидравлический расчёт системы отопления [ 2 ]

Циркуляционный насос, предназначенный для перемещения воды по системе, должен иметь производительность, соответствующую тепломощности системы Qпом и разности температур горячей и охлажденной воды.

Производительность насоса определяется по формуле, м’/сек

где Ст удельная массовая теплоемкость воды, Ст=4,18Дж/(кг*град); t_r — расчетная температура горячей воды, t_r = 95°С;

t₀ — расчетная температура охлажденной воды, t₀ = 70°С;

р плотность охлажденной воды при температуре 70°С , р= 977,81 кг/м3.

Насос подбирается по производительности и давлению с помощью соответствующих каталогов заводов-изготовителей. (https://www.ftg.com.ua/director/- ы ню в системах отопления для обеспечения циркуляции воды используются диагональные насосы марки ЦНИПС

Эти насосы соединяются на одном валу с фланцевым электродвигателем мощностью N=0,25kB, что превышает потребляемую мощность.

Описание насосов марки ЦНИПС.

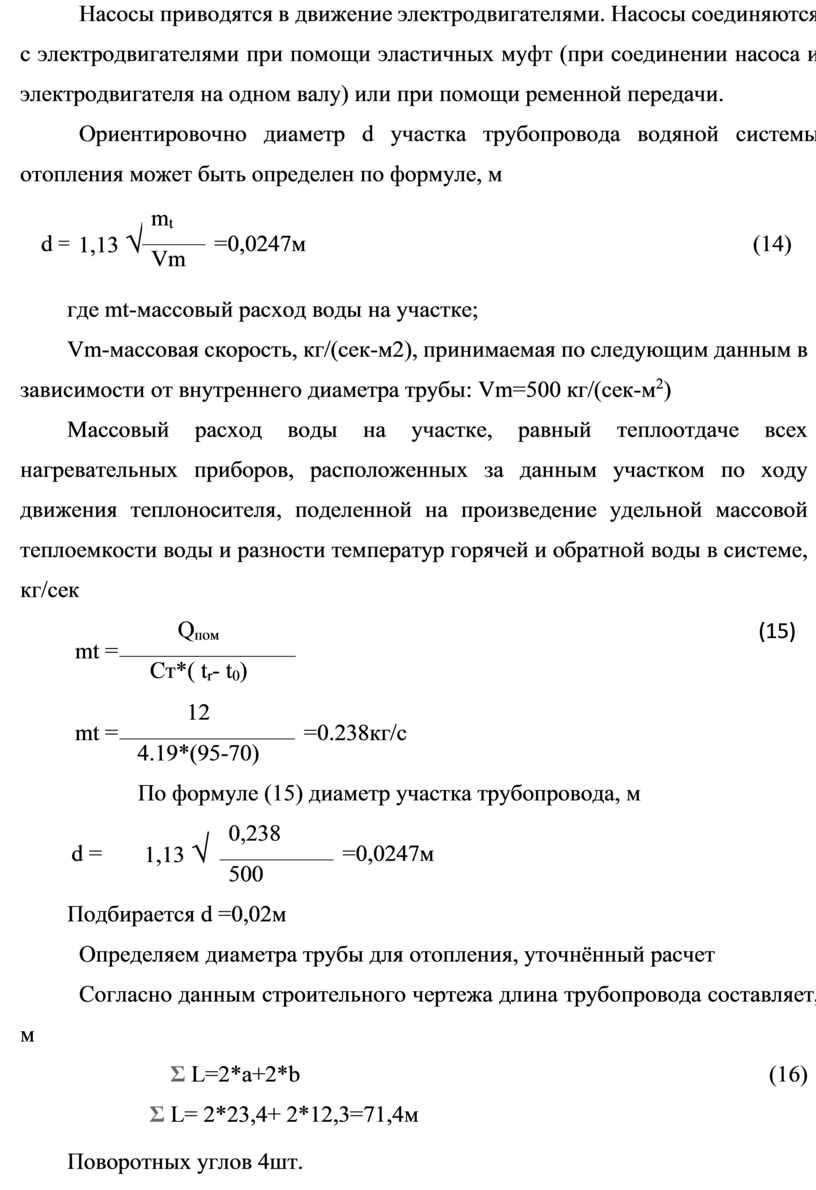

Насосы приводятся в движение электродвигателями. Насосы соединяются с электродвигателями при помощи эластичных муфт (при соединении насоса и электродви­гателя на одном валу) или при помощи ременной передачи.

Ориентировочно диаметр d участка трубопровода водяной системы отопления может быть определен по формуле, м

где mt-массовый расход воды на участке;

Vm-массовая скорость, кг/(сек-м2), принимаемая по следующим данным в зависимости от внутреннего диаметра трубы: Vm=500 кг/(сек-м²)

Массовый расход воды на участке, равный теплоотдаче всех нагревательных приборов, расположенных за данным участком по ходу движения теплоносителя, поделенной на произведение удельной массовой теплоемкости воды и разности температур горячей и обратной воды в системе, кг/сек

По формуле (15) диаметр участка трубопровода, м

Подбирается d =0,02м

Определяем диаметра трубы для отопления, уточнённый расчет

Согласно данным строительного чертежа длина трубопровода составляет, м

Σ L=2*a+2*b                                                                           (16)

Σ L= 2*23,4+ 2*12,3=71,4м

Поворотных углов 4шт.

Рассчитав потерю напора по длине трубопровода. По предыдущему расчету выбрать d=0,02м=20мм металлопластиковой трубы, толщина стенки 3мм, т.е. наружный диаметр 26мм. ГОСТ

Найти скорость движения воды, м/с(17)

Находится число Рейнольдса

где ν - вязкость воды при температуре 50 °C, v = 0,000 000 658 Па с

Коэффициент гидравлического трения,, λ

Δэ - коэффициент для пластиковой трубы, Δэ =0,005мм-0,000005м.

Насос выдает давление 2м

Потери напора на поворотах, м

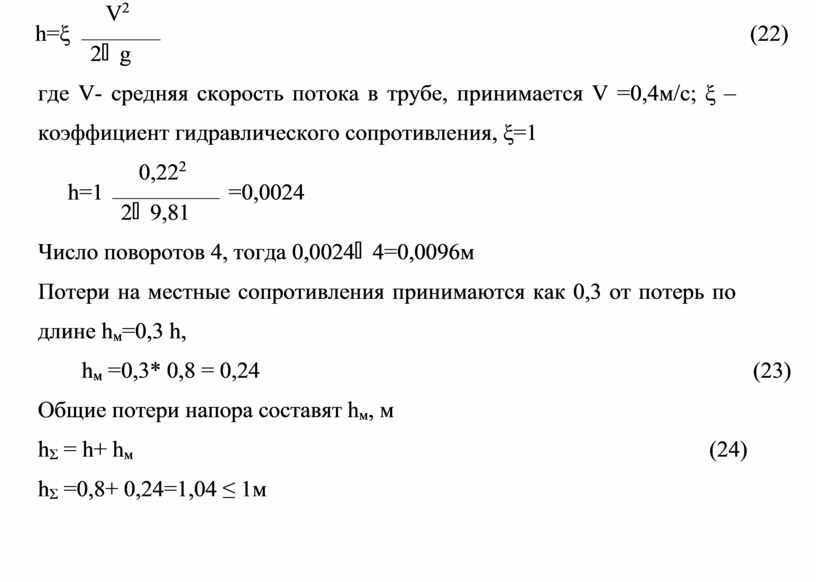

где V- средняя скорость потока в трубе, принимается V =0,4м/с; ξ –коэффициент гидравлического сопротивления, ξ=1

Число поворотов 4, тогда 0,0024⸱4=0,0096м

Потери на местные сопротивления принимаются как 0,3 от потерь по длине h_м=0,3 h,

h_м =0,3* 0,8 = 0,24                                                                                (23)

Общие потери напора составят h_м, м

h_Σ = h+ h_м                                                                                              (24)

h_Σ =0,8+ 0,24=1,04 ≤ 1м

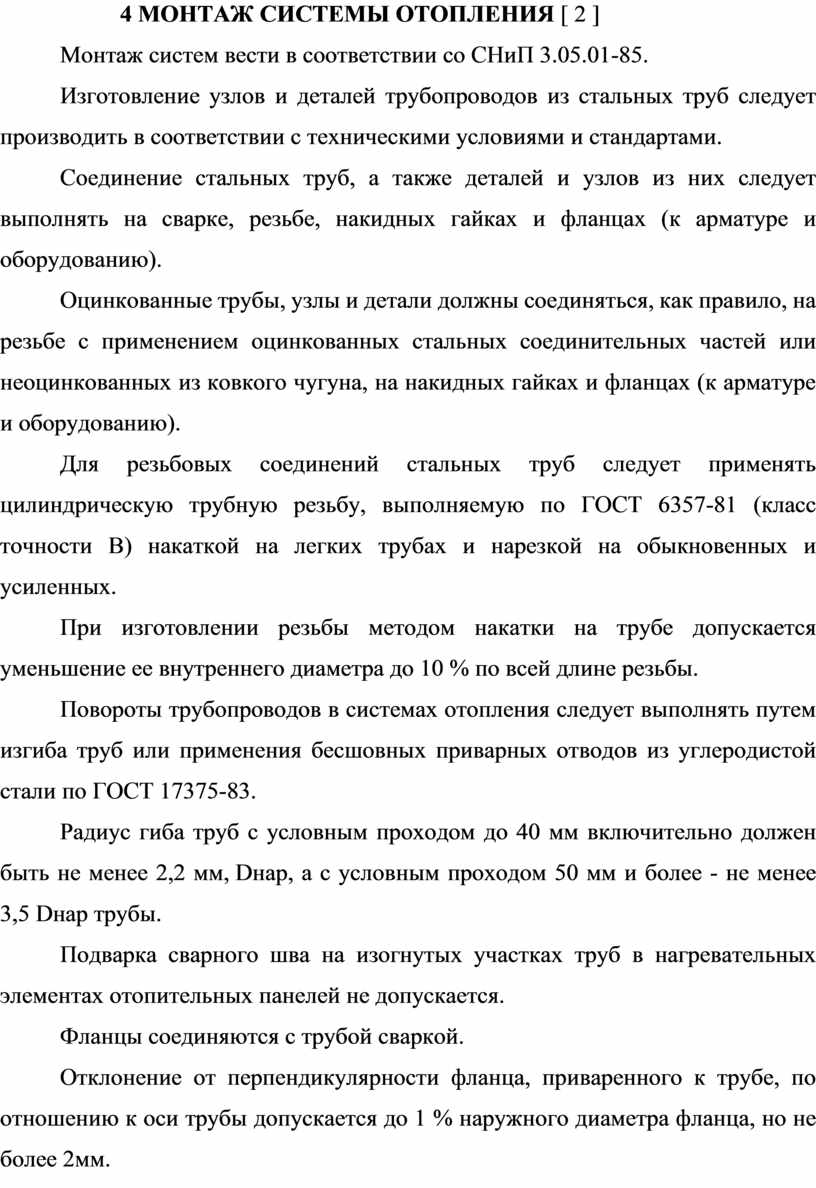

4 МОНТАЖ СИСТЕМЫ ОТОПЛЕНИЯ [ 2 ]

Монтаж систем вести в соответствии со СНиП 3.05.01-85.

Изготовление узлов и деталей трубопроводов из стальных труб следует производить в соответствии с техническими условиями и стандартами.

Соединение стальных труб, а также деталей и узлов из них следует выполнять на сварке, резьбе, накидных гайках и фланцах (к арматуре и оборудованию).

Оцинкованные трубы, узлы и детали должны соединяться, как правило, на резьбе с применением оцинкованных стальных соединительных частей или неоцинкованных из ковкого чугуна, на накидных гайках и фланцах (к арматуре и оборудованию).

Для резьбовых соединений стальных труб следует применять цилиндрическую трубную резьбу, выполняемую по ГОСТ 6357-81 (класс точности В) накаткой на легких трубах и нарезкой на обыкновенных и усиленных.

При изготовлении резьбы методом накатки на трубе допускается уменьшение ее внутреннего диаметра до 10 % по всей длине резьбы.

Повороты трубопроводов в системах отопления следует выполнять путем изгиба труб или применения бесшовных приварных отводов из углеродистой стали по ГОСТ 17375-83.

Радиус гиба труб с условным проходом до 40 мм включительно должен быть не менее 2,2 мм, Dнар, а с условным проходом 50 мм и более - не менее 3,5 Dнар трубы.

Подварка сварного шва на изогнутых участках труб в нагревательных элементах отопительных панелей не допускается.

Фланцы соединяются с трубой сваркой.

Отклонение от перпендикулярности фланца, приваренного к трубе, по отношению к оси трубы допускается до 1 % наружного диаметра фланца, но не более 2мм.

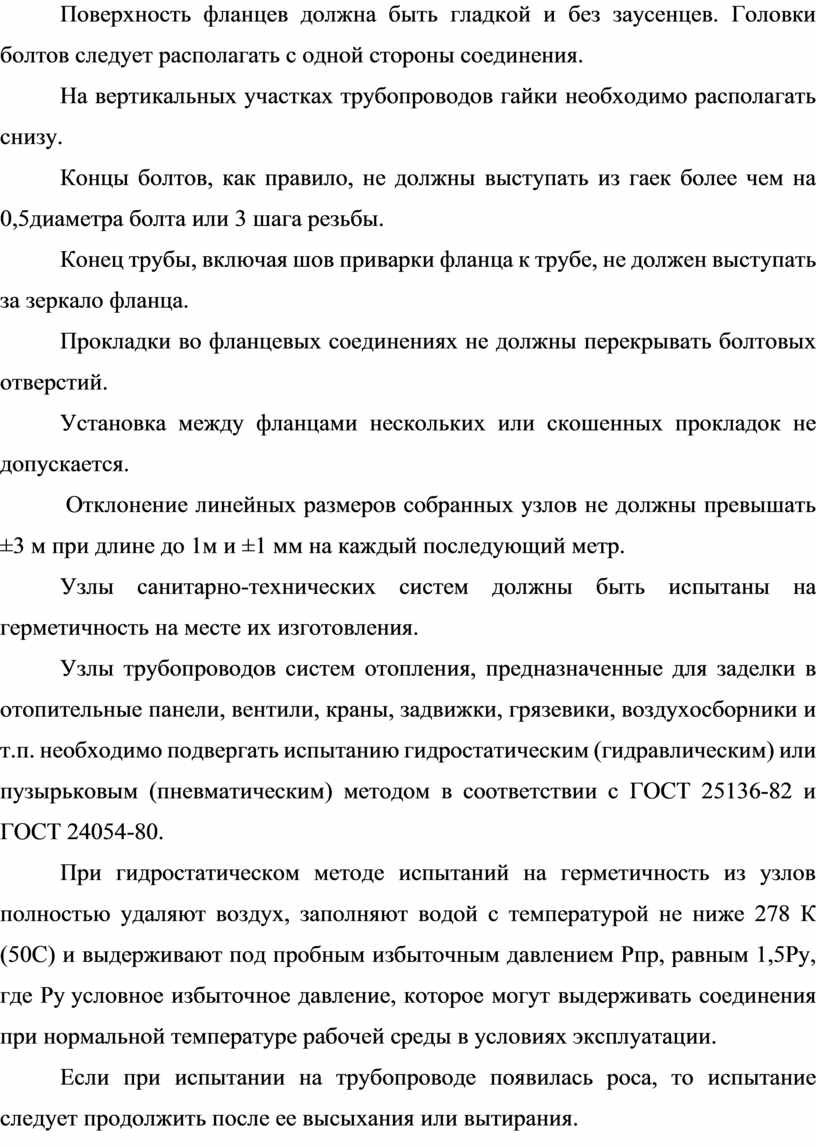

Поверхность фланцев должна быть гладкой и без заусенцев. Головки болтов следует располагать с одной стороны соединения.

На вертикальных участках трубопроводов гайки необходимо располагать снизу.

Концы болтов, как правило, не должны выступать из гаек более чем на 0,5диаметра болта или 3 шага резьбы.

Конец трубы, включая шов приварки фланца к трубе, не должен выступать за зеркало фланца.

Прокладки во фланцевых соединениях не должны перекрывать болтовых отверстий.

Установка между фланцами нескольких или скошенных прокладок не допускается.

 Отклонение линейных размеров собранных узлов не должны превышать ±3 м при длине до 1м и ±1 мм на каждый последующий метр.

Узлы санитарно-технических систем должны быть испытаны на герметичность на месте их изготовления.

Узлы трубопроводов систем отопления, предназначенные для заделки в отопительные панели, вентили, краны, задвижки, грязевики, воздухосборники и т.п. необходимо подвергать испытанию гидростатическим (гидравлическим) или пузырьковым (пневматическим) методом в соответствии с ГОСТ 25136-82 и ГОСТ 24054-80.

При гидростатическом методе испытаний на герметичность из узлов полностью удаляют воздух, заполняют водой с температурой не ниже 278 К (50С) и выдерживают под пробным избыточным давлением Рпр, равным 1,5Ру, где Ру условное избыточное давление, которое могут выдерживать соединения при нормальной температуре рабочей среды в условиях эксплуатации.

Если при испытании на трубопроводе появилась роса, то испытание следует продолжить после ее высыхания или вытирания.

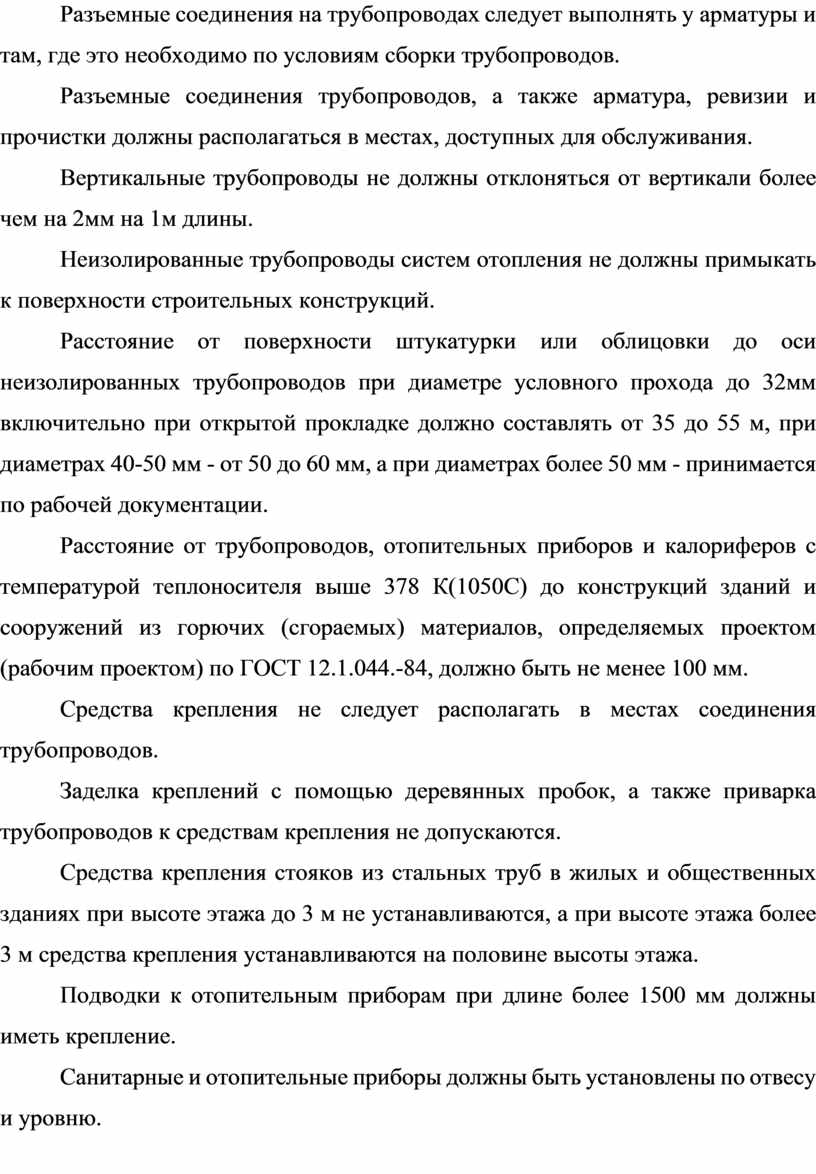

Разъемные соединения на трубопроводах следует выполнять у арматуры и там, где это необходимо по условиям сборки трубопроводов.

Разъемные соединения трубопроводов, а также арматура, ревизии и прочистки должны располагаться в местах, доступных для обслуживания.

Вертикальные трубопроводы не должны отклоняться от вертикали более чем на 2мм на 1м длины.

Неизолированные трубопроводы систем отопления не должны примыкать к поверхности строительных конструкций.

Расстояние от поверхности штукатурки или облицовки до оси неизолированных трубопроводов при диаметре условного прохода до 32мм включительно при открытой прокладке должно составлять от 35 до 55 м, при диаметрах 40-50 мм - от 50 до 60 мм, а при диаметрах более 50 мм - принимается по рабочей документации.

Расстояние от трубопроводов, отопительных приборов и калориферов с температурой теплоносителя выше 378 К(1050С) до конструкций зданий и сооружений из горючих (сгораемых) материалов, определяемых проектом (рабочим проектом) по ГОСТ 12.1.044.-84, должно быть не менее 100 мм.

Средства крепления не следует располагать в местах соединения трубопроводов.

Заделка креплений с помощью деревянных пробок, а также приварка трубопроводов к средствам крепления не допускаются.

Средства крепления стояков из стальных труб в жилых и общественных зданиях при высоте этажа до 3 м не устанавливаются, а при высоте этажа более 3 м средства крепления устанавливаются на половине высоты этажа.

Подводки к отопительным приборам при длине более 1500 мм должны иметь крепление.

Санитарные и отопительные приборы должны быть установлены по отвесу и уровню.

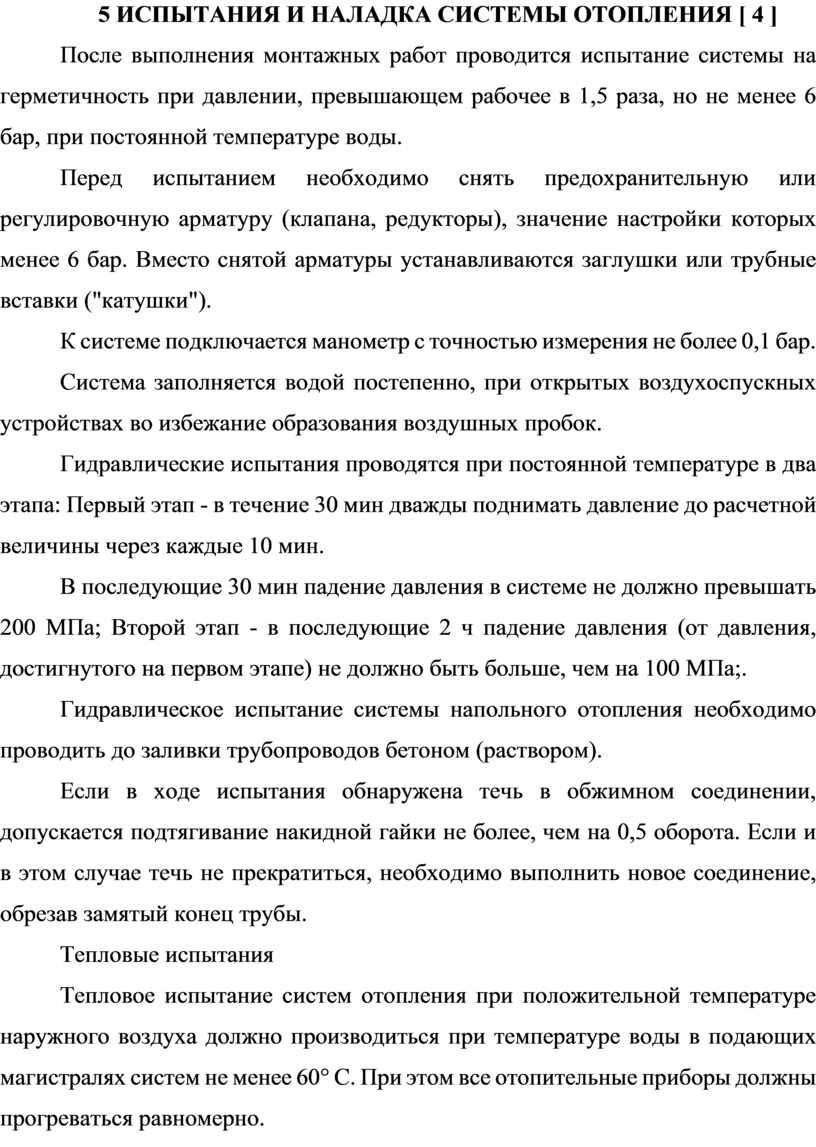

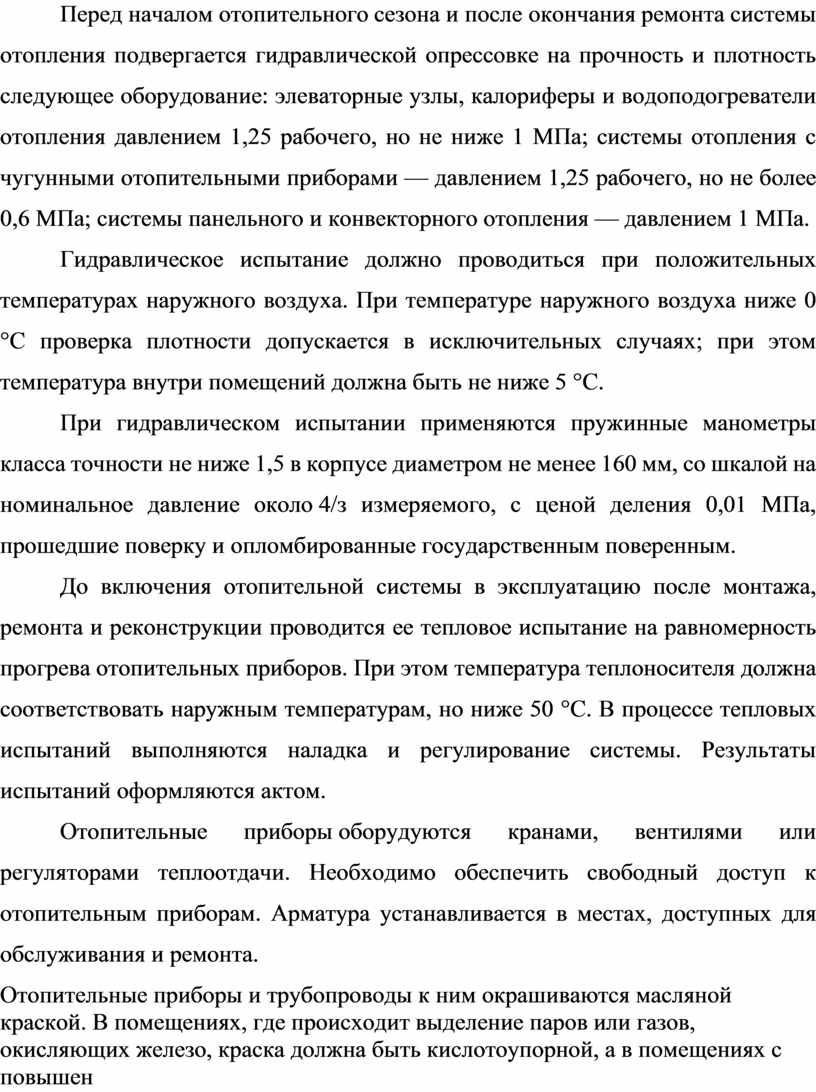

5 ИСПЫТАНИЯ И НАЛАДКА СИСТЕМЫ ОТОПЛЕНИЯ [ 4 ]

После выполнения монтажных работ проводится испытание системы на герметичность при давлении, превышающем рабочее в 1,5 раза, но не менее 6 бар, при постоянной температуре воды.

Перед испытанием необходимо снять предохранительную или регулировочную арматуру (клапана, редукторы), значение настройки которых менее 6 бар. Вместо снятой арматуры устанавливаются заглушки или трубные вставки ("катушки").

К системе подключается манометр с точностью измерения не более 0,1 бар.

Система заполняется водой постепенно, при открытых воздухоспускных устройствах во избежание образования воздушных пробок.

Гидравлические испытания проводятся при постоянной температуре в два этапа: Первый этап - в течение 30 мин дважды поднимать давление до расчетной величины через каждые 10 мин.

В последующие 30 мин падение давления в системе не должно превышать 200 МПа; Второй этап - в последующие 2 ч падение давления (от давления, достигнутого на первом этапе) не должно быть больше, чем на 100 МПа;.

Гидравлическое испытание системы напольного отопления необходимо проводить до заливки трубопроводов бетоном (раствором).

Если в ходе испытания обнаружена течь в обжимном соединении, допускается подтягивание накидной гайки не более, чем на 0,5 оборота. Если и в этом случае течь не прекратиться, необходимо выполнить новое соединение, обрезав замятый конец трубы.

Тепловые испытания

Тепловое испытание систем отопления при положительной температуре наружного воздуха должно производиться при температуре воды в подающих магистралях систем не менее 60° С. При этом все отопительные приборы должны прогреваться равномерно.

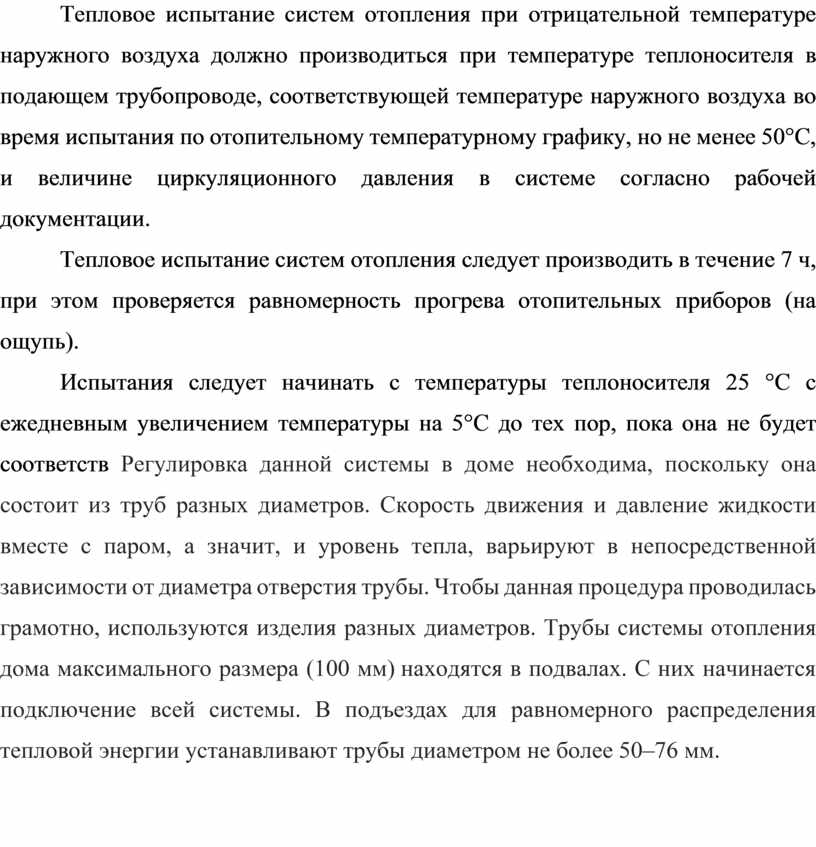

Тепловое испытание систем отопления при отрицательной температуре наружного воздуха должно производиться при температуре теплоносителя в подающем трубопроводе, соответствующей температуре наружного воздуха во время испытания по отопительному температурному графику, но не менее 50°С, и величине циркуляционного давления в системе согласно рабочей документации.

Тепловое испытание систем отопления следует производить в течение 7 ч, при этом проверяется равномерность прогрева отопительных приборов (на ощупь).

Испытания следует начинать с температуры теплоносителя 25 °С с ежедневным увеличением температуры на 5°С до тех пор, пока она не будет соответств Регулировка данной системы в доме необходима, поскольку она состоит из труб разных диаметров. Скорость движения и давление жидкости вместе с паром, а значит, и уровень тепла, варьируют в непосредственной зависимости от диаметра отверстия трубы. Чтобы данная процедура проводилась грамотно, используются изделия разных диаметров. Трубы системы отопления  дома максимального размера (100 мм) находятся в подвалах. С них начинается подключение всей системы. В подъездах для равномерного распределения тепловой энергии устанавливают трубы диаметром не более 50–76 мм.

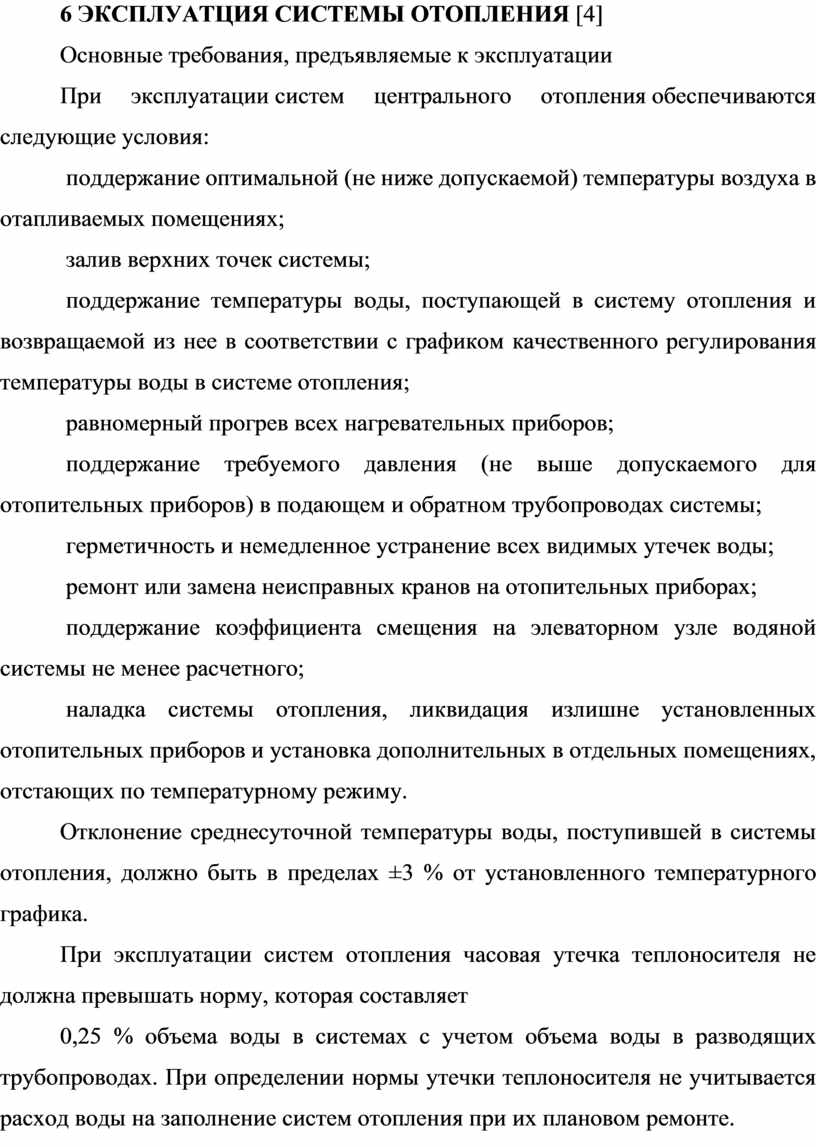

6 ЭКСПЛУАТЦИЯ СИСТЕМЫ ОТОПЛЕНИЯ [4]

Основные требования, предъявляемые к эксплуатации

При эксплуатации систем центрального отопления обеспечиваются следующие условия:

 поддержание оптимальной (не ниже допускаемой) температуры воздуха в отапливаемых помещениях;

 залив верхних точек системы;

 поддержание температуры воды, поступающей в систему отопления и возвращаемой из нее в соответствии с графиком качественного регулирования температуры воды в системе отопления;

 равномерный прогрев всех нагревательных приборов;

 поддержание требуемого давления (не выше допускаемого для отопительных приборов) в подающем и обратном трубопроводах системы;

 герметичность и немедленное устранение всех видимых утечек воды;

 ремонт или замена неисправных кранов на отопительных приборах;

 поддержание коэффициента смещения на элеваторном узле водяной системы не менее расчетного;

 наладка системы отопления, ликвидация излишне установленных отопительных приборов и установка дополнительных в отдельных помещениях, отстающих по температурному режиму.

Отклонение среднесуточной температуры воды, поступившей в системы отопления, должно быть в пределах ±3 % от установленного температурного графика.

При эксплуатации систем отопления часовая утечка теплоносителя не должна превышать норму, которая составляет

0,25 % объема воды в системах с учетом объема воды в разводящих трубопроводах. При определении нормы утечки теплоносителя не учитывается расход воды на заполнение систем отопления при их плановом ремонте.

Перед началом отопительного сезона и после окончания ремонта системы отопления подвергается гидравлической опрессовке на прочность и плотность следующее оборудование: элеваторные узлы, калориферы и водоподогреватели отопления давлением 1,25 рабочего, но не ниже 1 МПа; системы отопления с чугунными отопительными приборами — давлением 1,25 рабочего, но не более 0,6 МПа; системы панельного и конвекторного отопления — давлением 1 МПа.

Гидравлическое испытание должно проводиться при положительных температурах наружного воздуха. При температуре наружного воздуха ниже 0 °С проверка плотности допускается в исключительных случаях; при этом температура внутри помещений должна быть не ниже 5 °С.

При гидравлическом испытании применяются пружинные манометры класса точности не ниже 1,5 в корпусе диаметром не менее 160 мм, со шкалой на номинальное давление около 4/з измеряемого, с ценой деления 0,01 МПа, прошедшие поверку и опломбированные государственным поверенным.

До включения отопительной системы в эксплуатацию после монтажа, ремонта и реконструкции проводится ее тепловое испытание на равномерность прогрева отопительных приборов. При этом температура теплоносителя должна соответствовать наружным температурам, но ниже 50 °С. В процессе тепловых испытаний выполняются наладка и регулирование системы. Результаты испытаний оформляются актом.

Отопительные приборы оборудуются кранами, вентилями или регуляторами теплоотдачи. Необходимо обеспечить свободный доступ к отопительным приборам. Арматура устанавливается в местах, доступных для обслуживания и ремонта.

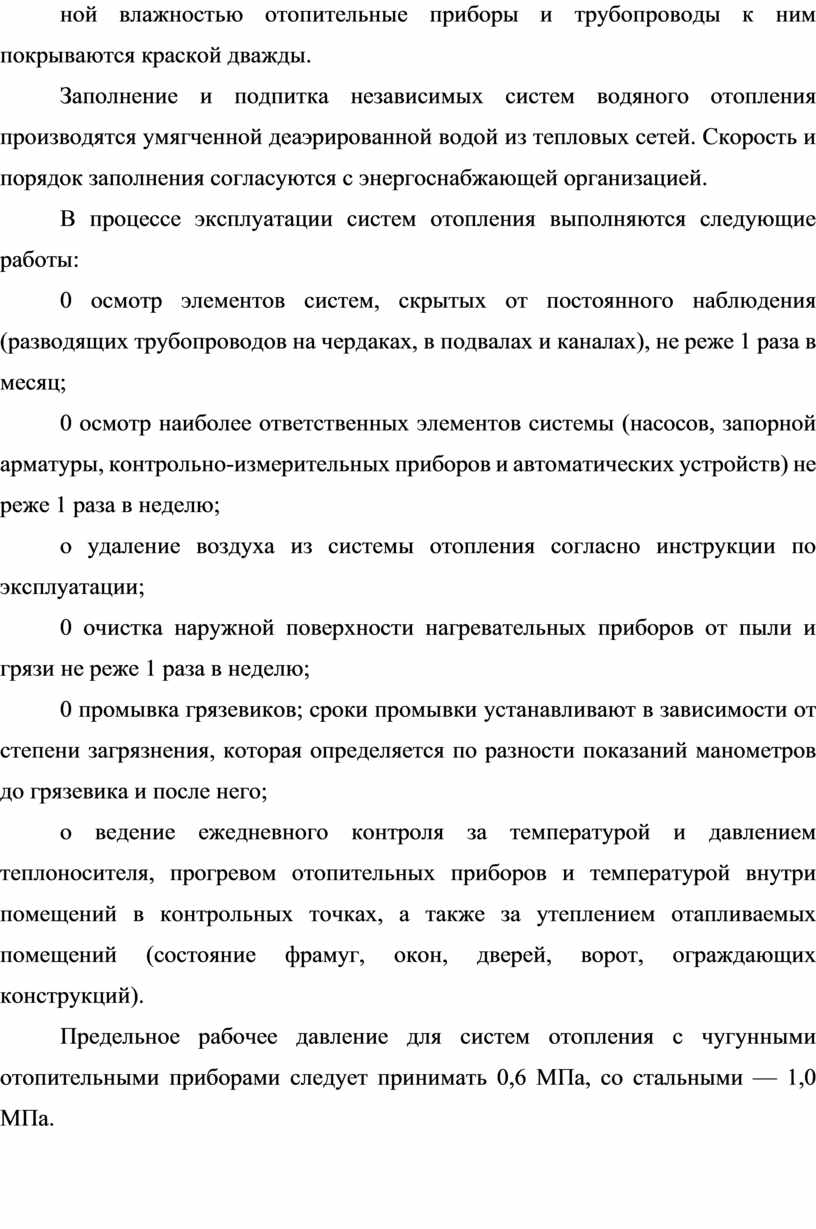

Отопительные приборы и трубопроводы к ним окрашиваются масляной краской. В помещениях, где происходит выделение паров или газов, окисляющих железо, краска должна быть кислотоупорной, а в помещениях с повышенной влажностью отопительные приборы и трубопроводы к ним покрываются краской дважды.

Заполнение и подпитка независимых систем водяного отопления производятся умягченной деаэрированной водой из тепловых сетей. Скорость и порядок заполнения согласуются с энергоснабжающей организацией.

В процессе эксплуатации систем отопления выполняются следующие работы:

0 осмотр элементов систем, скрытых от постоянного наблюдения (разводящих трубопроводов на чердаках, в подвалах и каналах), не реже 1 раза в месяц;

0 осмотр наиболее ответственных элементов системы (насосов, запорной арматуры, контрольно-измерительных приборов и автоматических устройств) не реже 1 раза в неделю;

о удаление воздуха из системы отопления согласно инструкции по эксплуатации;

0 очистка наружной поверхности нагревательных приборов от пыли и грязи не реже 1 раза в неделю;

0 промывка грязевиков; сроки промывки устанавливают в зависимости от степени загрязнения, которая определяется по разности показаний манометров до грязевика и после него;

о ведение ежедневного контроля за температурой и давлением теплоносителя, прогревом отопительных приборов и температурой внутри помещений в контрольных точках, а также за утеплением отапливаемых помещений (состояние фрамуг, окон, дверей, ворот, ограждающих конструкций).

Предельное рабочее давление для систем отопления с чугунными отопительными приборами следует принимать 0,6 МПа, со стальными — 1,0 МПа.

 7 ОХРАНА ТРУДА И ТЕХНИКА БЕЗОПАСНОСТИ ПРОИЗВОДСТВА РАБОТ

 К выполнению работ по монтажу и ремонту систем центрального отопления, водоснабжения, канализации и водостоков допускаются лица, возраст которых соответствует установленному действующим законодательством, прошедшие медицинский осмотр в установленном порядке и не имеющие противопоказаний к выполнению данного вида работ, прошедшие обучение по соответствующей программе, проверку теоретических знаний и практических навыков безопасных способов работы и допущенные к самостоятельной работе в установленном порядке.

Перед допуском к самостоятельной работе рабочий, занятый монтажом и ремонтом систем центрального отопления, водоснабжения, канализации и водостоков (в дальнейшем — “рабочий”), должен пройти стажировку в течение 2-14 смен в зависимости от характера работы (квалификации работника) под руководством специально назначенного лица.

К работе с использованием строительно-монтажного пистолета и электроинструмента допускаются рабочие, прошедшие после соответствующей подготовки проверку знаний и имеющие допуск к выполнению работ с применением этого инструмента.
Лица, допускаемые к работе с электроинструментом класса I, должны иметь группу по электробезопасности не ниже II, а к работе с электроинструментом II и III класса — I группу по электробезопасности.

Рабочий, который по роду своей работы должен выполнять строповку грузов, допускается к строповке грузов после прохождения обучения по соответствующей программе, проверке теоретических знаний и практических навыков безопасных способов работы и получения удостоверения стропальщика.

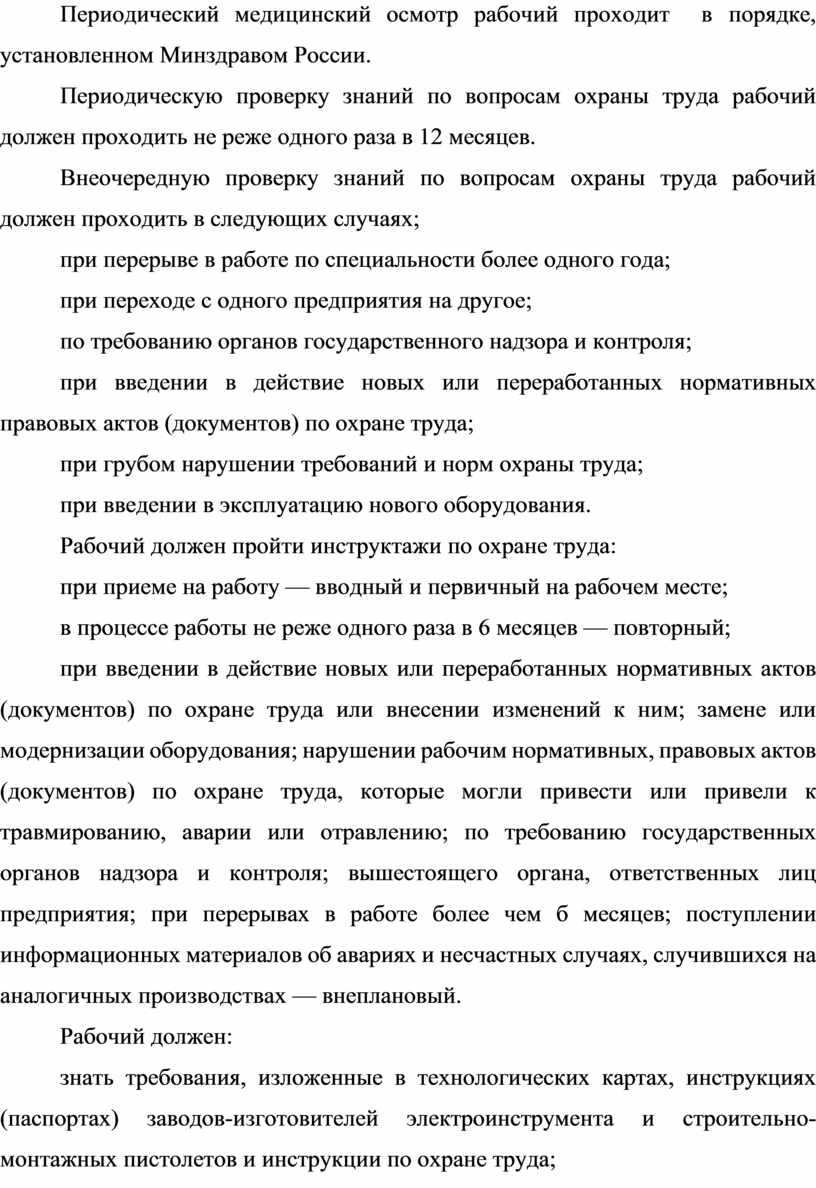

Периодический медицинский осмотр рабочий проходит  в порядке, установленном Минздравом России.

Периодическую проверку знаний по вопросам охраны труда рабочий должен проходить не реже одного раза в 12 месяцев.

Внеочередную проверку знаний по вопросам охраны труда рабочий должен проходить в следующих случаях;

при перерыве в работе по специальности более одного года;

при переходе с одного предприятия на другое;

по требованию органов государственного надзора и контроля;

при введении в действие новых или переработанных нормативных правовых актов (документов) по охране труда;

при грубом нарушении требований и норм охраны труда;

при введении в эксплуатацию нового оборудования.

Рабочий должен пройти инструктажи по охране труда:

при приеме на работу — вводный и первичный на рабочем месте;

в процессе работы не реже одного раза в 6 месяцев — повторный;

при введении в действие новых или переработанных нормативных актов (документов) по охране труда или внесении изменений к ним; замене или модернизации оборудования; нарушении рабочим нормативных, правовых актов (документов) по охране труда, которые могли привести или привели к травмированию, аварии или отравлению; по требованию государственных органов надзора и контроля; вышестоящего органа, ответственных лиц предприятия; при перерывах в работе более чем б месяцев; поступлении информационных материалов об авариях и несчастных случаях, случившихся на аналогичных производствах — внеплановый.

Рабочий должен:

знать требования, изложенные в технологических картах, инструкциях (паспортах) заводов-изготовителей электроинструмента и строительно-монтажных пистолетов и инструкции по охране труда;

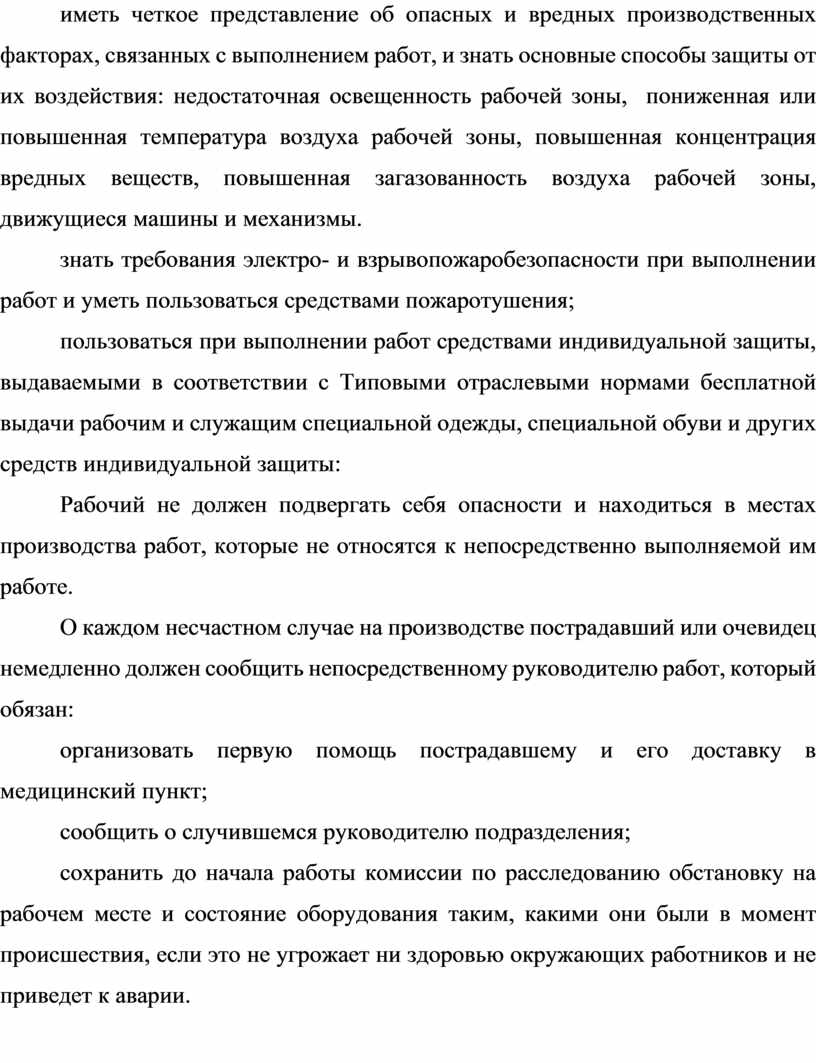

иметь четкое представление об опасных и вредных производственных факторах, связанных с выполнением работ, и знать основные способы защиты от их воздействия: недостаточная освещенность рабочей зоны,  пониженная или повышенная температура воздуха рабочей зоны, повышенная концентрация вредных веществ, повышенная загазованность воздуха рабочей зоны, движущиеся машины и механизмы.

знать требования электро- и взрывопожаробезопасности при выполнении работ и уметь пользоваться средствами пожаротушения;

пользоваться при выполнении работ средствами индивидуальной защиты, выдаваемыми в соответствии с Типовыми отраслевыми нормами бесплатной выдачи рабочим и служащим специальной одежды, специальной обуви и других средств индивидуальной защиты:

Рабочий не должен подвергать себя опасности и находиться в местах производства работ, которые не относятся к непосредственно выполняемой им работе.

О каждом несчастном случае на производстве пострадавший или очевидец немедленно должен сообщить непосредственному руководителю работ, который обязан:

организовать первую помощь пострадавшему и его доставку в медицинский пункт;

сообщить о случившемся руководителю подразделения;

сохранить до начала работы комиссии по расследованию обстановку на рабочем месте и состояние оборудования таким, какими они были в момент происшествия, если это не угрожает ни здоровью окружающих работников и не приведет к аварии.

СПИСОК ЛИТЕРАТУРЫ

1.   Литинский А.М. Санитарная техника на предприятиях пищевой прмышленности. - М.: Пищевая промышленность, 1988.

2.            СНиП 41-01-2003. Отопление, вентиляция и кондиционирование - М. Госстрой России ФГУП ЦПП, 2004.

3.            Фокин С.В.. Шпортько О.Н. Сантехнические работы - М.: КноРус. 2016

4.                 Фокин СВ Монтаж санитарно-технических и вентиляционных систем и оборудования,- М.: ПрофОбрИздат, 2012

5.                 Фокин С.В., Шпортько О Н. Системы отопления, вентиляции и кондиционирование зданий: устройство, монтаж в эксплуатация. - М. Кв„Рус.

6.                 Сибикин Ю-А- Отопление, вентиляция и кондиционирование воздуха.- М.: Академия. 2009

7.                 Варфоломеев Ю.М., Орлов В.А. Санитарно-техническое оборудование зданий,- М.: Форум-Инфра-М. 2017

8.                 Орлов . атерналы и изделия для санитарно-технических устройств и систем обеспечения микроклимата. - М.: Форум-Инфра-М ’016

9.                 Внутренние санитарно-технические устройства: Справочник проектировщика.  Отопление, водопровод, канализация М.. Стройиздат.

10.            Полуторнова Т.И., Шведова А.И. Производственная санитария и санитарно-технические устройства предприятий нишевой промышленности.- М.: Пищевая промышленность. 1979.

11.            Интернет - ресурсы:

12.            Электронная библиотека http: //www.Netbook.Perm.ru

13.            Российский образовательный портал http://www.edu.ru

14.            https://www.ftg.com.ua/directory-ftg/pump-select.DhD Насосы

Скачано с www.znanio.ru
