Содержание

Введение                                                                                                            3

1 1 Описание существующих системы водопровода                                        3

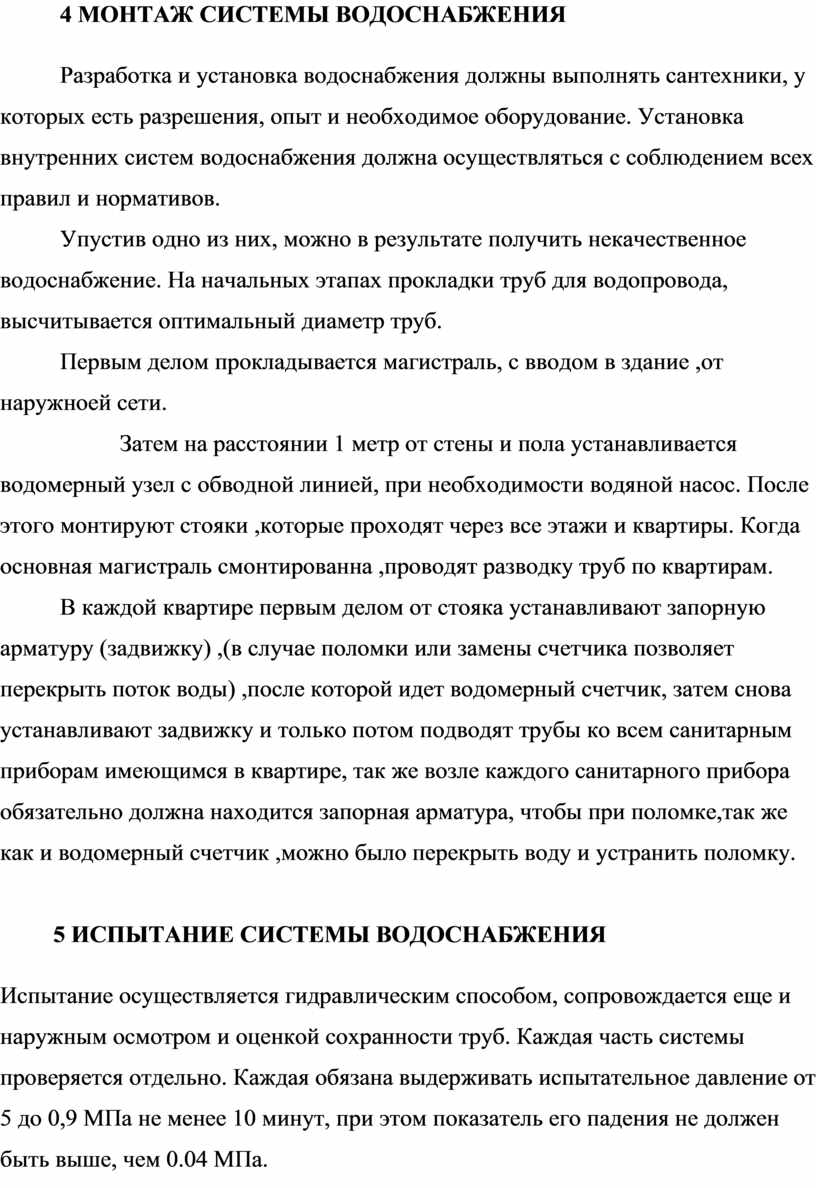

1.2 Монтаж системы водопровода                                                                    6

1.3 Испытание системы водопровода                                                               9

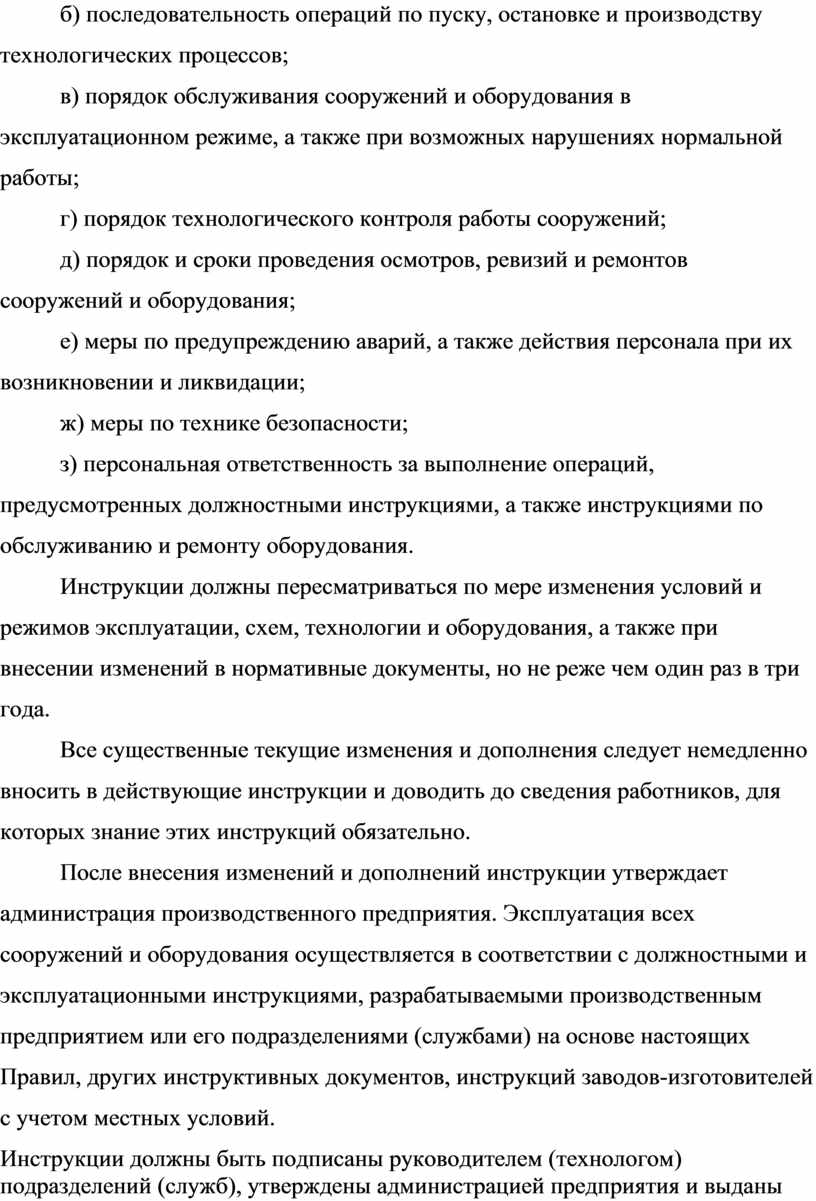

1.4 Эксплуатация системы водопровода                                                           11

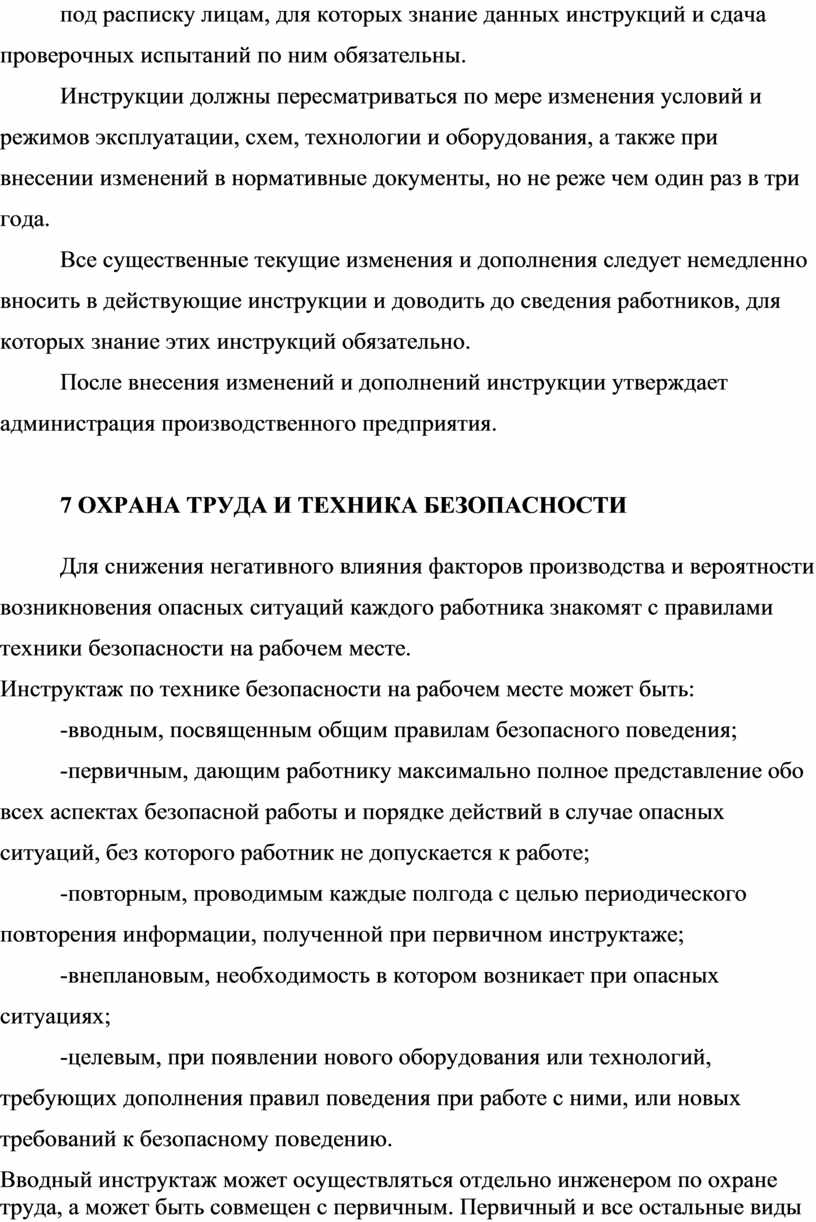

2 5 Охрана труда и техника безопасности

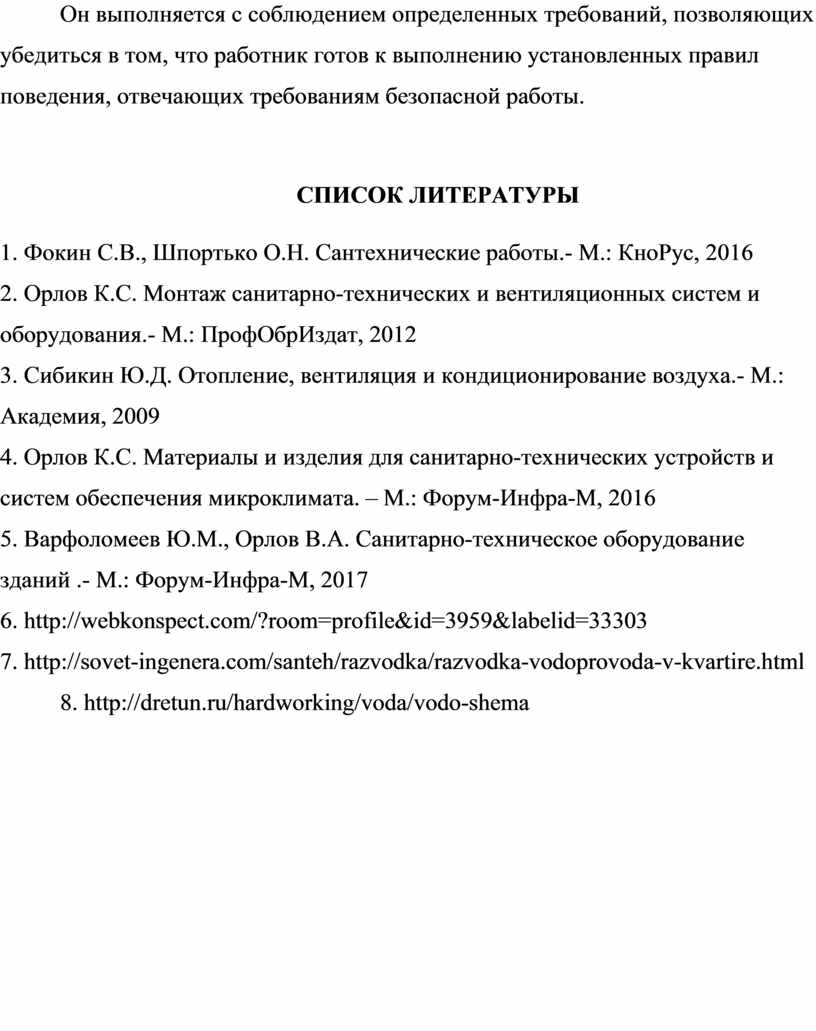

Список литературы                                                                                           32

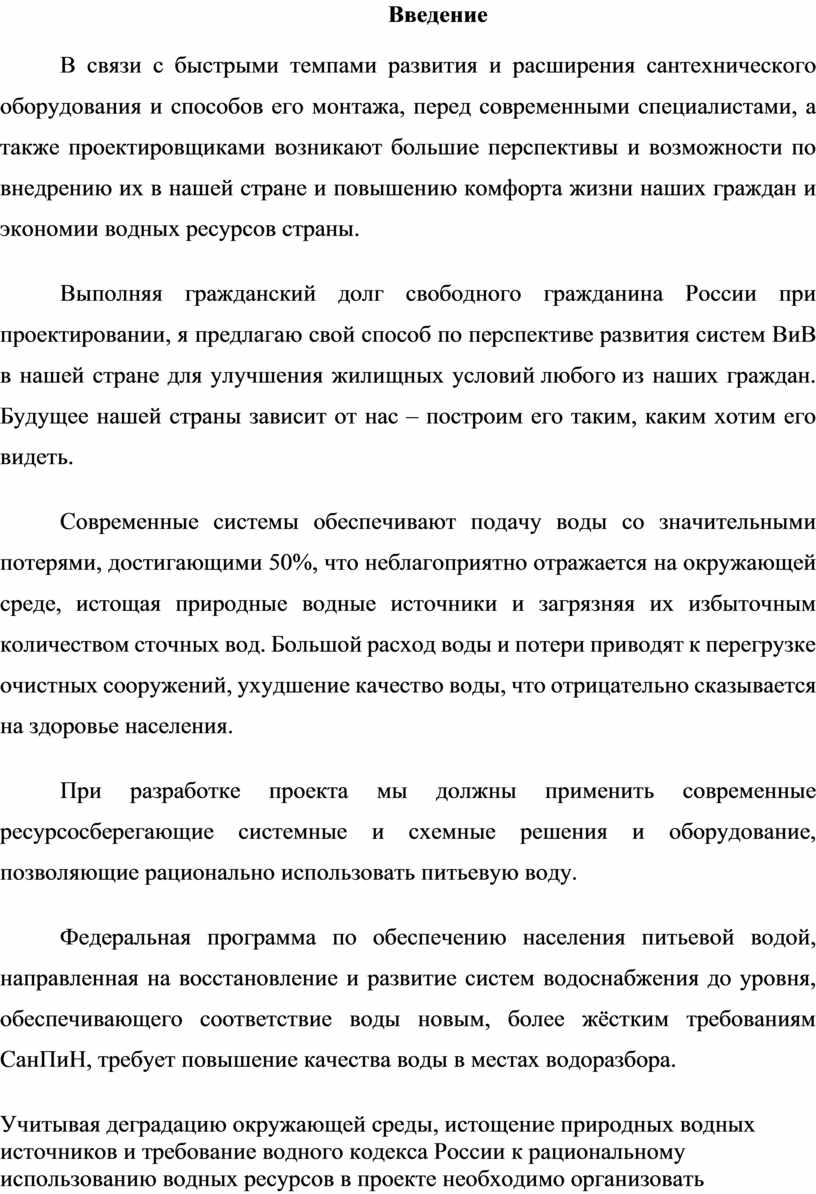

Введение

В связи с быстрыми темпами развития и расширения сантехнического оборудования и способов его монтажа, перед современными специалистами, а также проектировщиками возникают большие перспективы и возможности по внедрению их в нашей стране и повышению комфорта жизни наших граждан и экономии водных ресурсов страны.

Выполняя гражданский долг свободного гражданина России при проектировании, я предлагаю свой способ по перспективе развития систем ВиВ в нашей стране для улучшения жилищных условий любого из наших граждан. Будущее нашей страны зависит от нас – построим его таким, каким хотим его видеть.

Современные системы обеспечивают подачу воды со значительными потерями, достигающими 50%, что неблагоприятно отражается на окружающей среде, истощая природные водные источники и загрязняя их избыточным количеством сточных вод. Большой расход воды и потери приводят к перегрузке очистных сооружений, ухудшение качество воды, что отрицательно сказывается на здоровье населения.

При разработке проекта мы должны применить современные ресурсосберегающие системные и схемные решения и оборудование, позволяющие рационально использовать питьевую воду.

Федеральная программа по обеспечению населения питьевой водой, направленная на восстановление и развитие систем водоснабжения до уровня, обеспечивающего соответствие воды новым, более жёстким требованиям СанПиН, требует повышение качества воды в местах водоразбора.

Учитывая деградацию окружающей среды, истощение природных водных источников и требование водного кодекса России к рациональному использованию водных ресурсов в проекте необходимо организовать рациональное использование воды и снижение среднего водопотребления, в настоящее время оно составляет 305 л/чел.*сут.

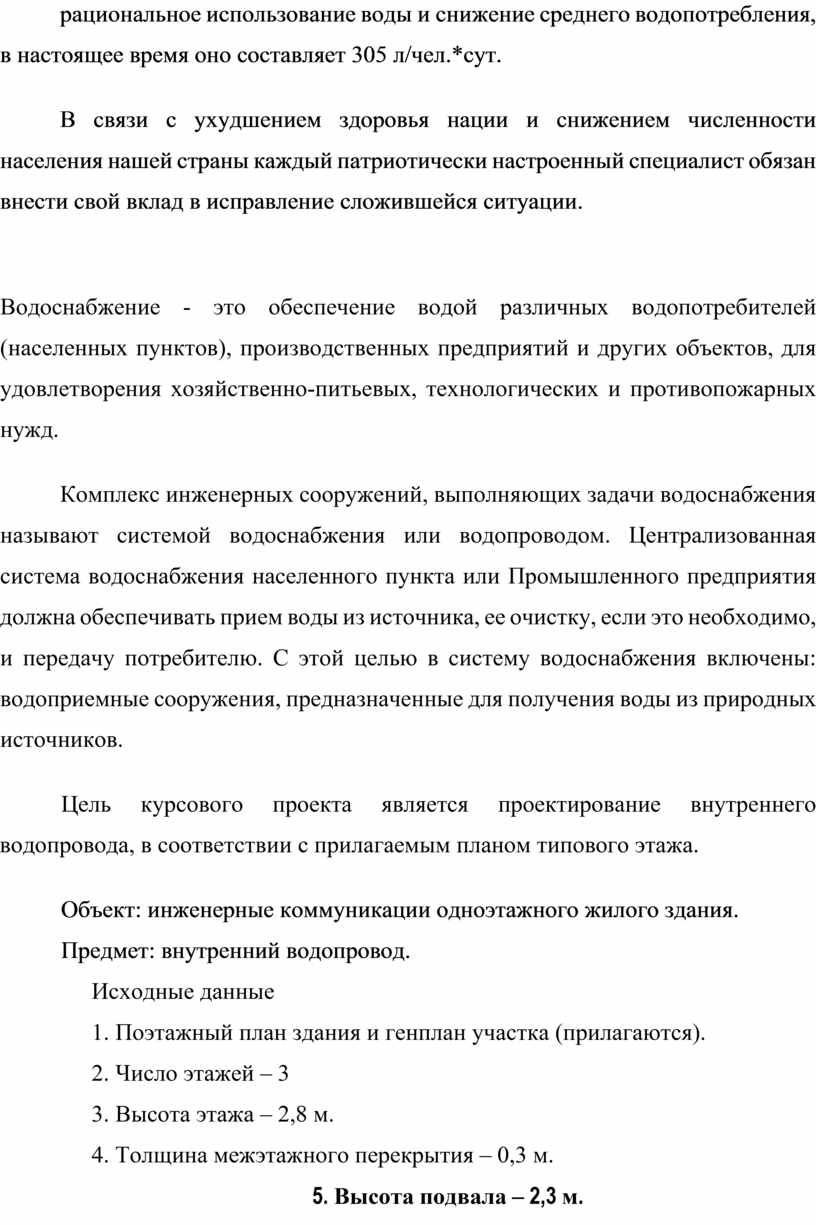

В связи с ухудшением здоровья нации и снижением численности населения нашей страны каждый патриотически настроенный специалист обязан внести свой вклад в исправление сложившейся ситуации.

Водоснабжение - это обеспечение водой различных водопотребителей (населенных пунктов), производственных предприятий и других объектов, для удовлетворения хозяйственно-питьевых, технологических и противопожарных нужд.

Комплекс инженерных сооружений, выполняющих задачи водоснабжения называют системой водоснабжения или водопроводом. Централизованная система водоснабжения населенного пункта или Промышленного предприятия должна обеспечивать прием воды из источника, ее очистку, если это необходимо, и передачу потребителю. С этой целью в систему водоснабжения включены: водоприемные сооружения, предназначенные для получения воды из природных источников.

Цель курсового проекта является проектирование внутреннего водопровода, в соответствии с прилагаемым планом типового этажа.

Объект: инженерные коммуникации одноэтажного жилого здания.

Предмет: внутренний водопровод.

Исходные данные

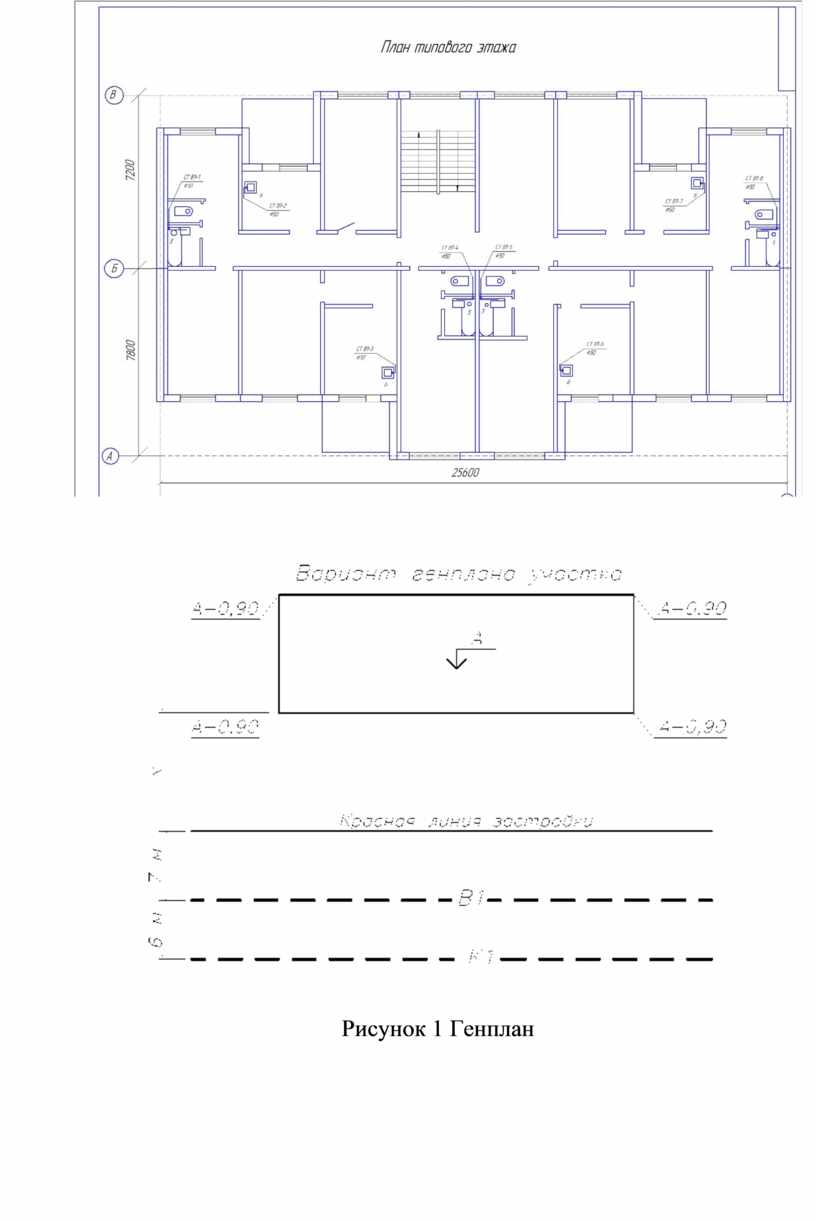

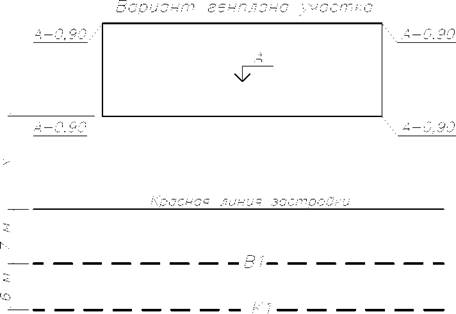

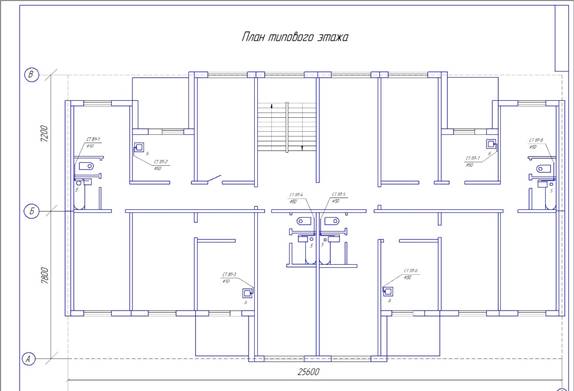

1. Поэтажный план здания и генплан участка (прилагаются).

2. Число этажей – 3

3. Высота этажа – 2,8 м.

4. Толщина межэтажного перекрытия – 0,3 м.

5. Высота подвала – 2,3 м.

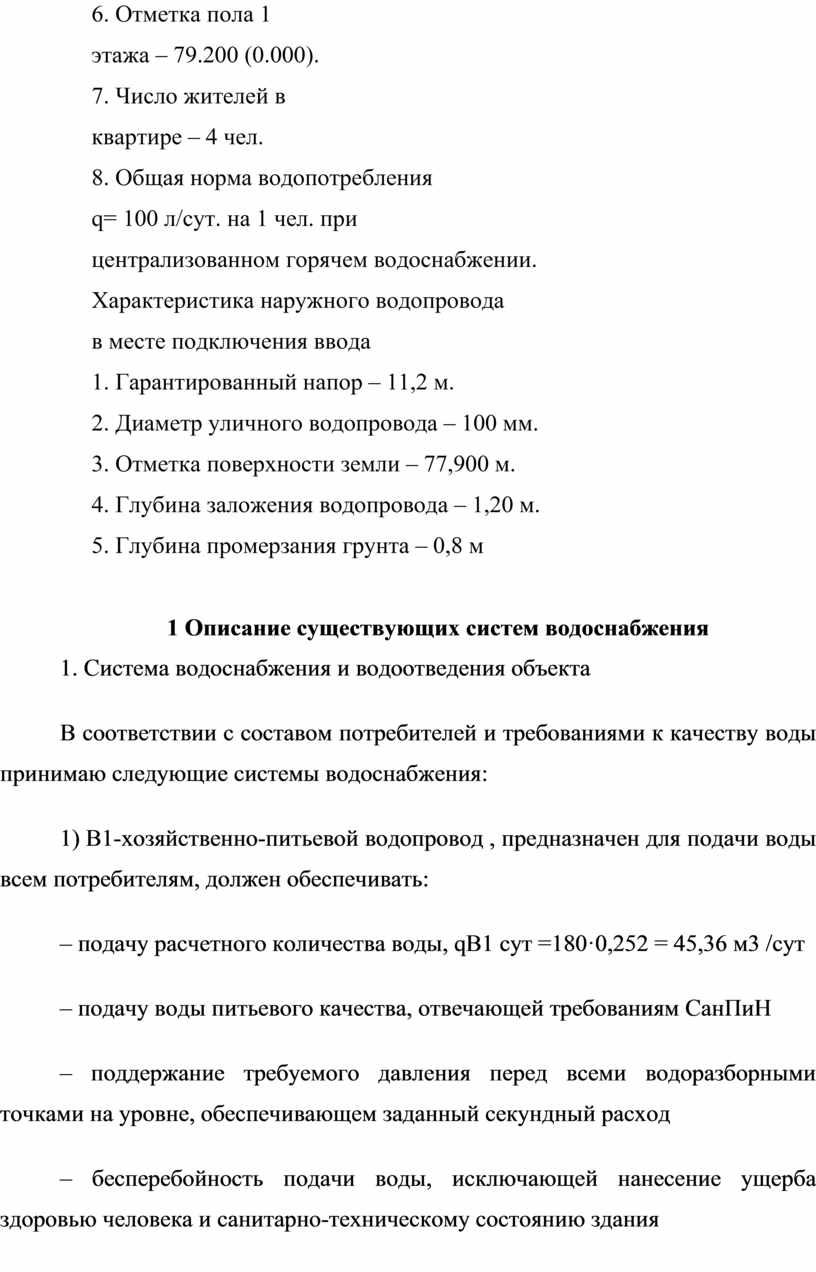

6. Отметка пола 1

этажа – 79.200 (0.000).

7. Число жителей в

квартире – 4 чел.

8. Общая норма водопотребления

q= 100 л/сут. на 1 чел. при

централизованном горячем водоснабжении.

Характеристика наружного водопровода

в месте подключения ввода

1. Гарантированный напор – 11,2 м.

2. Диаметр уличного водопровода – 100 мм.

3. Отметка поверхности земли – 77,900 м.

4. Глубина заложения водопровода – 1,20 м.

5. Глубина промерзания грунта – 0,8 м

1 Описание существующих систем водоснабжения

1. Система водоснабжения и водоотведения объекта

В соответствии с составом потребителей и требованиями к качеству воды принимаю следующие системы водоснабжения:

1) В1-хозяйственно-питьевой водопровод , предназначен для подачи воды всем потребителям, должен обеспечивать:

– подачу расчетного количества воды, qВ1 сут =180·0,252 = 45,36 м3 /сут

– подачу воды питьевого качества, отвечающей требованиям СанПиН

– поддержание требуемого давления перед всеми водоразборными точками на уровне, обеспечивающем заданный секундный расход

– бесперебойность подачи воды, исключающей нанесение ущерба здоровью человека и санитарно-техническому состоянию здания

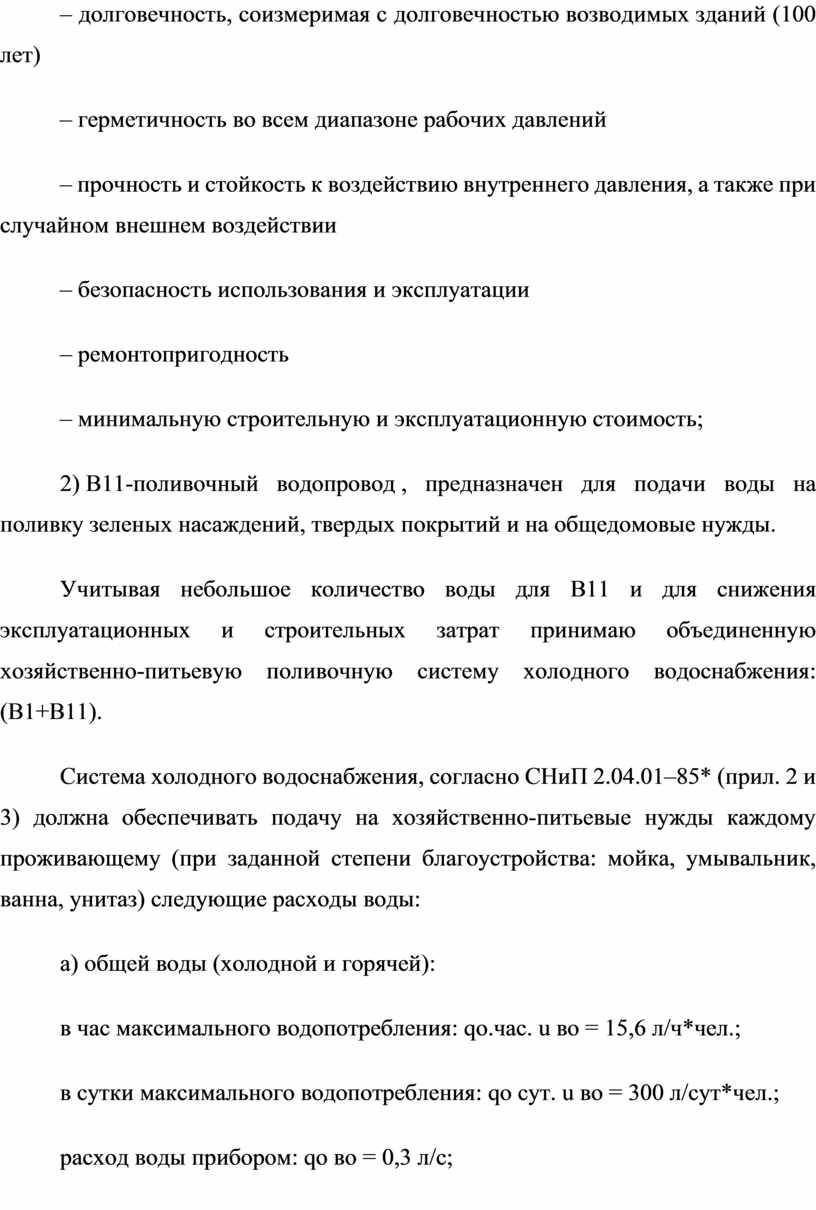

– долговечность, соизмеримая с долговечностью возводимых зданий (100 лет)

– герметичность во всем диапазоне рабочих давлений

– прочность и стойкость к воздействию внутреннего давления, а также при случайном внешнем воздействии

– безопасность использования и эксплуатации

– ремонтопригодность

– минимальную строительную и эксплуатационную стоимость;

2) В11-поливочный водопровод , предназначен для подачи воды на поливку зеленых насаждений, твердых покрытий и на общедомовые нужды.

Учитывая небольшое количество воды для В11 и для снижения эксплуатационных и строительных затрат принимаю объединенную хозяйственно-питьевую поливочную систему холодного водоснабжения: (В1+В11).

Система холодного водоснабжения, согласно СНиП 2.04.01–85* (прил. 2 и 3) должна обеспечивать подачу на хозяйственно-питьевые нужды каждому проживающему (при заданной степени благоустройства: мойка, умывальник, ванна, унитаз) следующие расходы воды:

а) общей воды (холодной и горячей):

в час максимального водопотребления: qо.час. u во = 15,6 л/ч*чел.;

в сутки максимального водопотребления: qо сут. u во = 300 л/сут*чел.;

расход воды прибором: qо во = 0,3 л/с;

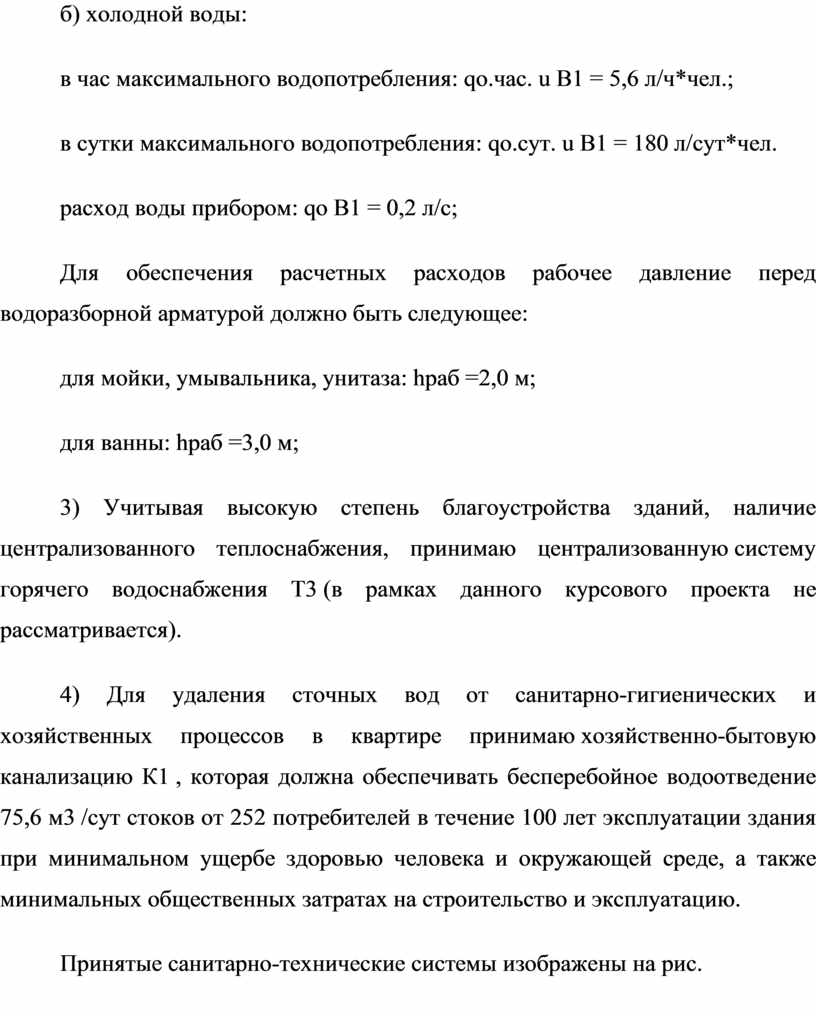

б) холодной воды:

в час максимального водопотребления: qо.час. u В1 = 5,6 л/ч*чел.;

в сутки максимального водопотребления: qо.сут. u В1 = 180 л/сут*чел.

расход воды прибором: qо В1 = 0,2 л/с;

Для обеспечения расчетных расходов рабочее давление перед водоразборной арматурой должно быть следующее:

для мойки, умывальника, унитаза: hраб =2,0 м;

для ванны: hраб =3,0 м;

3) Учитывая высокую степень благоустройства зданий, наличие централизованного теплоснабжения, принимаю централизованную систему горячего водоснабжения Т3 (в рамках данного курсового проекта не рассматривается).

4) Для удаления сточных вод от санитарно-гигиенических и хозяйственных процессов в квартире принимаю хозяйственно-бытовую канализацию К1 , которая должна обеспечивать бесперебойное водоотведение 75,6 м3 /сут стоков от 252 потребителей в течение 100 лет эксплуатации здания при минимальном ущербе здоровью человека и окружающей среде, а также минимальных общественных затратах на строительство и эксплуатацию.

Принятые санитарно-технические системы изображены на рис.

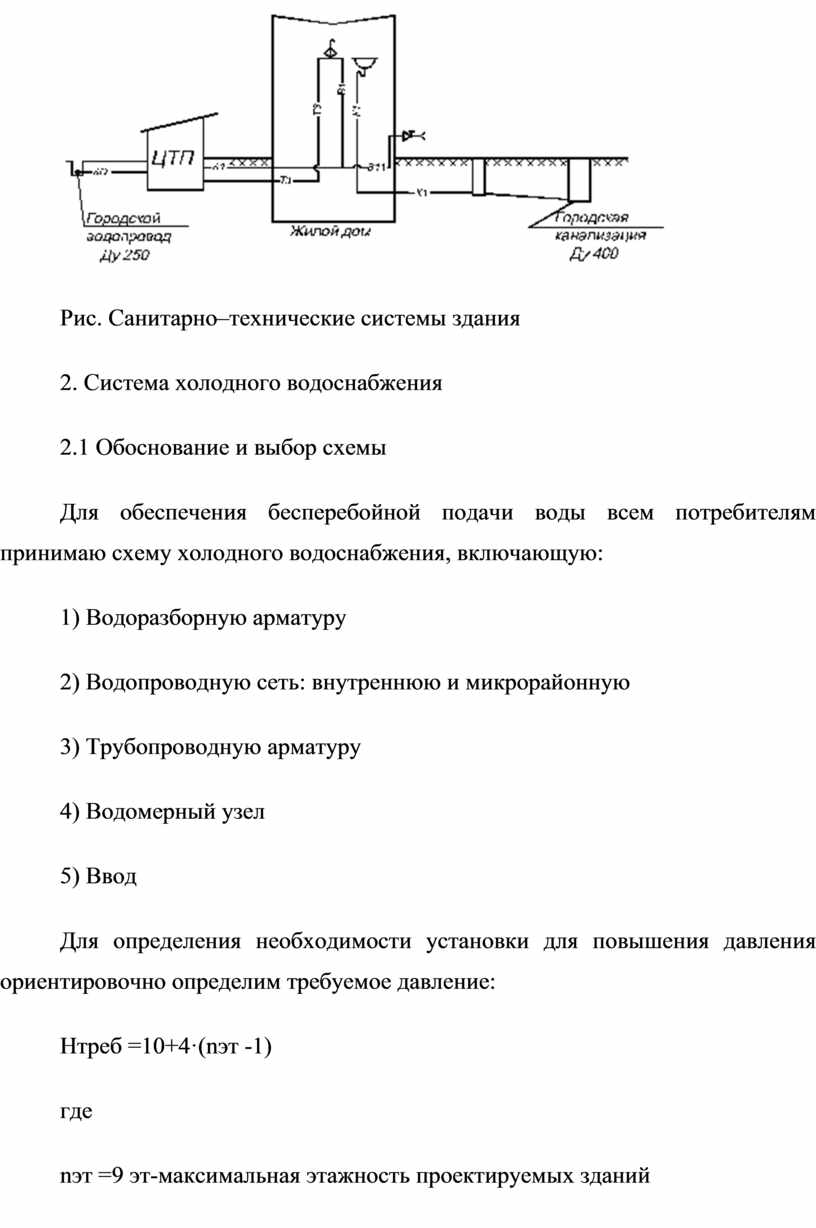

Рис. Санитарно–технические системы здания

2. Система холодного водоснабжения

2.1 Обоснование и выбор схемы

Для обеспечения бесперебойной подачи воды всем потребителям принимаю схему холодного водоснабжения, включающую:

1) Водоразборную арматуру

2) Водопроводную сеть: внутреннюю и микрорайонную

3) Трубопроводную арматуру

4) Водомерный узел

5) Ввод

Для определения необходимости установки для повышения давления ориентировочно определим требуемое давление:

Нтреб =10+4·(nэт -1)

где

nэт =9 эт-максимальная этажность проектируемых зданий

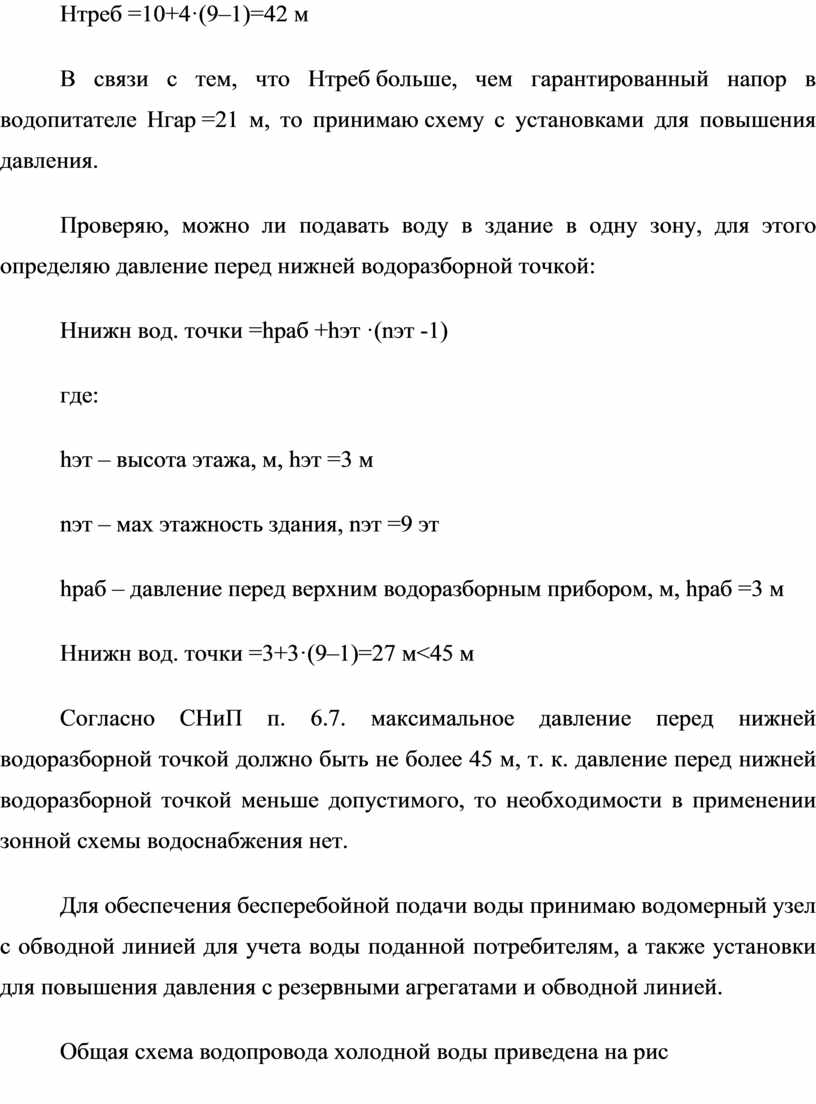

Нтреб =10+4·(9–1)=42 м

В связи с тем, что Нтреб больше, чем гарантированный напор в водопитателе Нгар =21 м, то принимаю схему с установками для повышения давления.

Проверяю, можно ли подавать воду в здание в одну зону, для этого определяю давление перед нижней водоразборной точкой:

Ннижн вод. точки =hраб +hэт ·(nэт -1)

где:

hэт – высота этажа, м, hэт =3 м

nэт – мах этажность здания, nэт =9 эт

hраб – давление перед верхним водоразборным прибором, м, hраб =3 м

Ннижн вод. точки =3+3·(9–1)=27 м<45 м

Согласно СНиП п. 6.7. максимальное давление перед нижней водоразборной точкой должно быть не более 45 м, т. к. давление перед нижней водоразборной точкой меньше допустимого, то необходимости в применении зонной схемы водоснабжения нет.

Для обеспечения бесперебойной подачи воды принимаю водомерный узел с обводной линией для учета воды поданной потребителям, а также установки для повышения давления с резервными агрегатами и обводной линией.

Общая схема водопровода холодной воды приведена на рис

Рис. Схема водоснабжения:

1-водоразборная арматура; 2-внутренняя и микрорайонная сети

3-трубопроводная арматура; 4-водомерный узел; 5-ввод;

6-повысительные установки.

Конструирование системы В1

Конструирование – это процесс размещения элементов системы в строительных конструкциях и на прилегающей территории, выбор конструктивных схем элементов, подбор материалов, основного оборудования, исходя из требований к системе.

Размещение элементов системы в строительных конструкциях здания и на территории произвожу с учетом возможности прокладки трубопроводов, размещения оборудования и труб, возможности их обслуживания, монтажа и демонтажа во время ремонта, с учетом расположения сопутствующих инженерных коммуникаций (отопления и вентиляции, электроснабжения), сохранения целостности несущих конструкций здания (балок, несущих перекрытий и стен, ригелей, колонн), а также минимальных затрат на материалы и монтаж.

При выборе трассы трубопроводов прокладываю их кратчайшим путем от городской сети до потребителей с учетом требуемых расстояний до подземных коммуникаций, обеспечивающих возможность ремонта водопровода без нарушения функционирования других коммуникаций, а также сохранении их при аварии на водопроводе.

Для уменьшения затрат на эксплуатацию, снижение шумовой нагрузки на жителей, насосные установки, водомерные узлы размещаю совместно с оборудованием системы отопления (водонагревателями, циркуляционными насосами) в ЦТП.

Водоразборная арматура

Водоразборная арматура предназначена для отбора воды из системы различными потребителями. Для системы хозяйственно-питьевого водопровода согласно принятым санитарным приборам и оборудованию, принимаю смесители, устанавливаемые на мойке в кухне, на умывальнике и ванной в санузле; сливной бачок в туалете.

Размещение смесителей по плану на высоте от пола:

для мойки 600×600 мм (настольный, с одной рукояткой) – 0,85 м

для умывальника 500×450 мм (настольный, с одной рукояткой) – 0,85 м

для ванны 750×1700 мм (настенный) – 1,1 м

Унитаз принимаю напольный воронкообразный, размерами 600×450 мм с боковой подводкой Ду15 мм на высоте 0,65 м.

На поливочном водопроводе В11 устанавливаю поливочные краны в цоколе здания в люках размером 300×300 мм на высоте 0,3 м над землей. В качестве арматуры использую краны Ду25 мм, для присоединения поливочного шланга длиной 30 м, кран оборудую резьбовым штуцером с быстросмыкающейся гайкой; краны располагаю на двух противоположных сторонах проектируемого здания из условия: 1 поливочный кран на 60 м периметра.

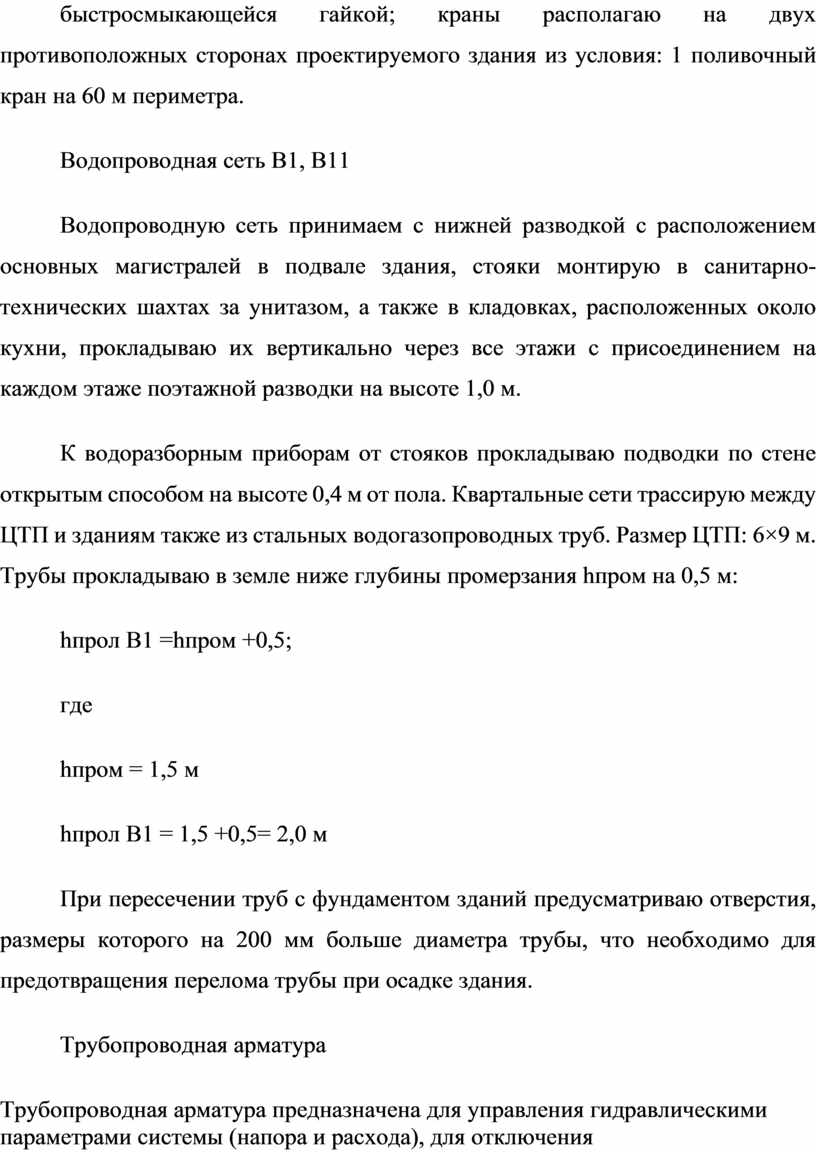

Водопроводная сеть В1, В11

Водопроводную сеть принимаем с нижней разводкой с расположением основных магистралей в подвале здания, стояки монтирую в санитарно-технических шахтах за унитазом, а также в кладовках, расположенных около кухни, прокладываю их вертикально через все этажи с присоединением на каждом этаже поэтажной разводки на высоте 1,0 м.

К водоразборным приборам от стояков прокладываю подводки по стене открытым способом на высоте 0,4 м от пола. Квартальные сети трассирую между ЦТП и зданиям также из стальных водогазопроводных труб. Размер ЦТП: 6×9 м. Трубы прокладываю в земле ниже глубины промерзания hпром на 0,5 м:

hпрол В1 =hпром +0,5;

где

hпром = 1,5 м

hпрол В1 = 1,5 +0,5= 2,0 м

При пересечении труб с фундаментом зданий предусматриваю отверстия, размеры которого на 200 мм больше диаметра трубы, что необходимо для предотвращения перелома трубы при осадке здания.

Трубопроводная арматура

Трубопроводная арматура предназначена для управления гидравлическими параметрами системы (напора и расхода), для отключения участков сети и оборудования (насосов, водомеров) во время ремонта или замены, а также для предохранения элементов сети от разрушения, когда параметры превосходят расчетные.

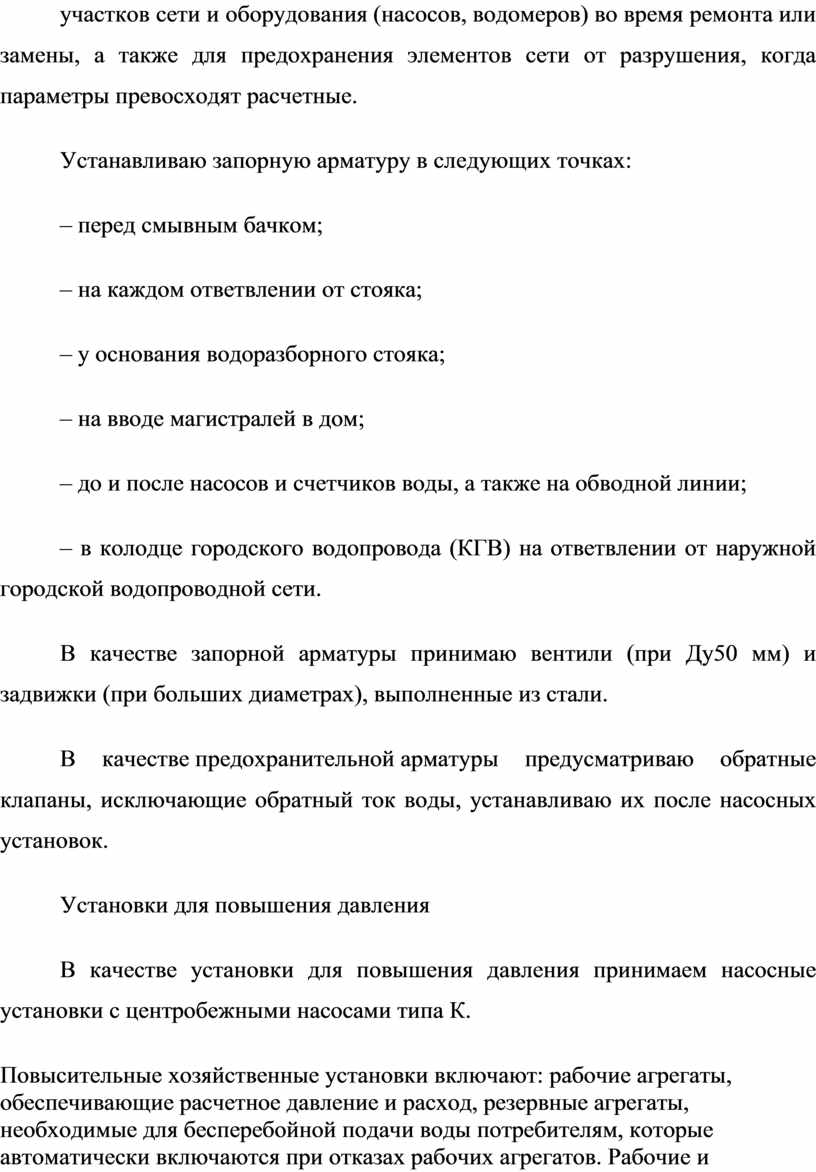

Устанавливаю запорную арматуру в следующих точках:

– перед смывным бачком;

– на каждом ответвлении от стояка;

– у основания водоразборного стояка;

– на вводе магистралей в дом;

– до и после насосов и счетчиков воды, а также на обводной линии;

– в колодце городского водопровода (КГВ) на ответвлении от наружной городской водопроводной сети.

В качестве запорной арматуры принимаю вентили (при Ду50 мм) и задвижки (при больших диаметрах), выполненные из стали.

В качестве предохранительной арматуры предусматриваю обратные клапаны, исключающие обратный ток воды, устанавливаю их после насосных установок.

Установки для повышения давления

В качестве установки для повышения давления принимаем насосные установки с центробежными насосами типа К.

Повысительные хозяйственные установки включают: рабочие агрегаты, обеспечивающие расчетное давление и расход, резервные агрегаты, необходимые для бесперебойной подачи воды потребителям, которые автоматически включаются при отказах рабочих агрегатов. Рабочие и резервные агрегаты объединяю всасывающими и напорными коллекторами между которыми устанавливают обводную линию с обратным клапаном и задвижкой.

В связи с высоким шумоизлучением насосных агрегатов: 70–90 ДБА их размещают в ЦТП. Агрегаты для снижения вибрации устанавливаем на массивных фундаментах, которые опираются на пол через пружинные амортизаторы, состоящие из пружин, которые через шайбу опираются на перфорированные резиновые прокладки, между насосами и трубопроводами монтируют гибкие резиновые вставки, снижающие вибрацию насосов. Для измерения давления до и после насосов устанавливают манометры технические класса 1,5.

Всасывающие и напорные коллекторы, а также обводные линии принимаем из стальных электросварных труб, соединяемых при помощи сварки. Присоединение трубопроводов к задвижкам и насосным агрегатам производим при помощи фланцев.

Для обеспечения возможности обслуживания насосов и последующего демонтажа и монтажа, расстояние между агрегатами принимаю 1 м. Высота должна обеспечивать возможность перемещения наиболее габаритных деталей над самой выступающей частью насосной установки с зазором не менее 0,3 м при использовании стандартного грузоподъемного оборудования.

Схема насосной установки приведена на рис.

Рис.. Схема насосной установки

Водомерный узел

Для обеспечения бесперебойной подачи воды потребителям предусматриваем водомерный узел с обводной линией.

Обвязку счетчика выполняю из стальных трубопроводов, соединенных на сварке, соединение со счетчиком и арматурой фланцевое. Счетчик размещаю в ЦТП перед установками для повышения давления на высоте 1 м от пола. В здании устанавливаю водомерные узлы аналогичной конструкции. Для обеспечения учета подачи воды потребителям предусматриваю установку счетчиков воды в каждой квартире. Принимаю скоростные счетчики типа ВСХ-15, устанавливаемые на ответвлении от стояка.

Схема водомерного узла приведена на рис..

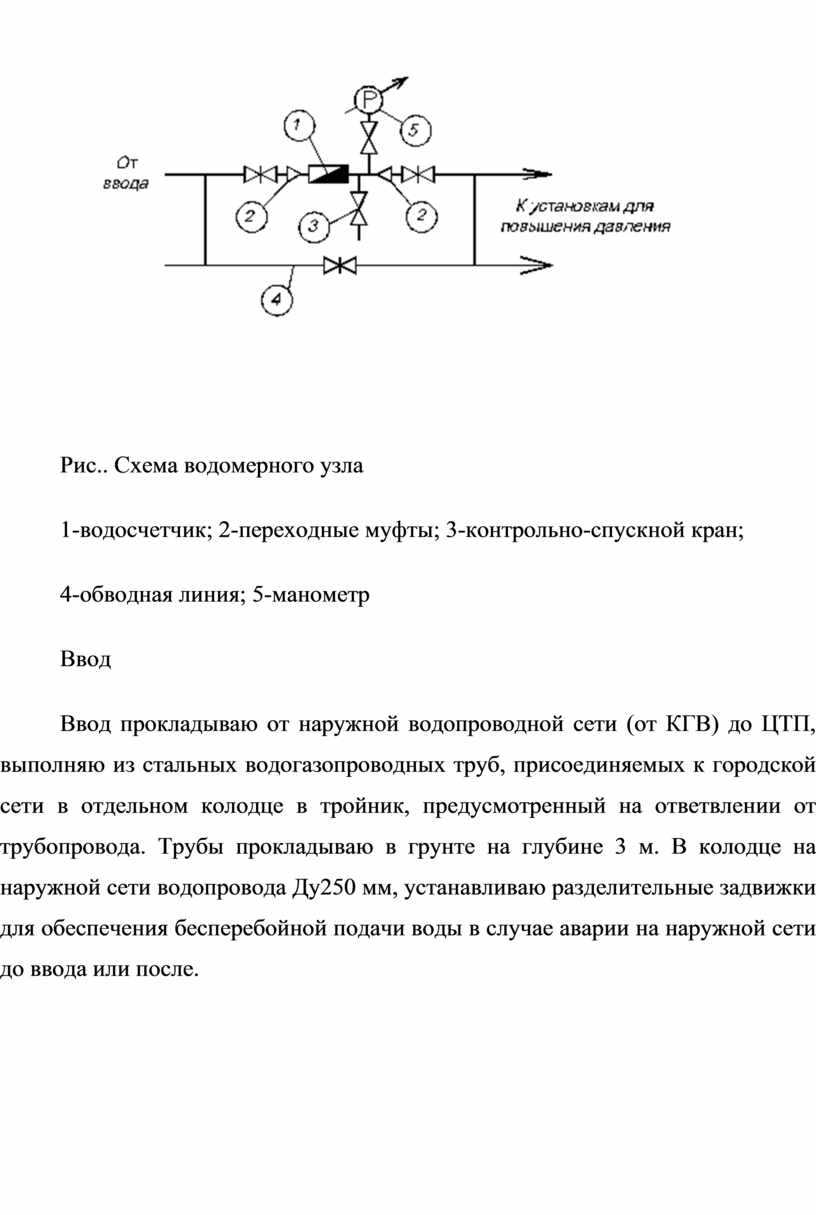

Рис.. Схема водомерного узла

1-водосчетчик; 2-переходные муфты; 3-контрольно-спускной кран;

4-обводная линия; 5-манометр

Ввод

Ввод прокладываю от наружной водопроводной сети (от КГВ) до ЦТП, выполняю из стальных водогазопроводных труб, присоединяемых к городской сети в отдельном колодце в тройник, предусмотренный на ответвлении от трубопровода. Трубы прокладываю в грунте на глубине 3 м. В колодце на наружной сети водопровода Ду250 мм, устанавливаю разделительные задвижки для обеспечения бесперебойной подачи воды в случае аварии на наружной сети до ввода или после.

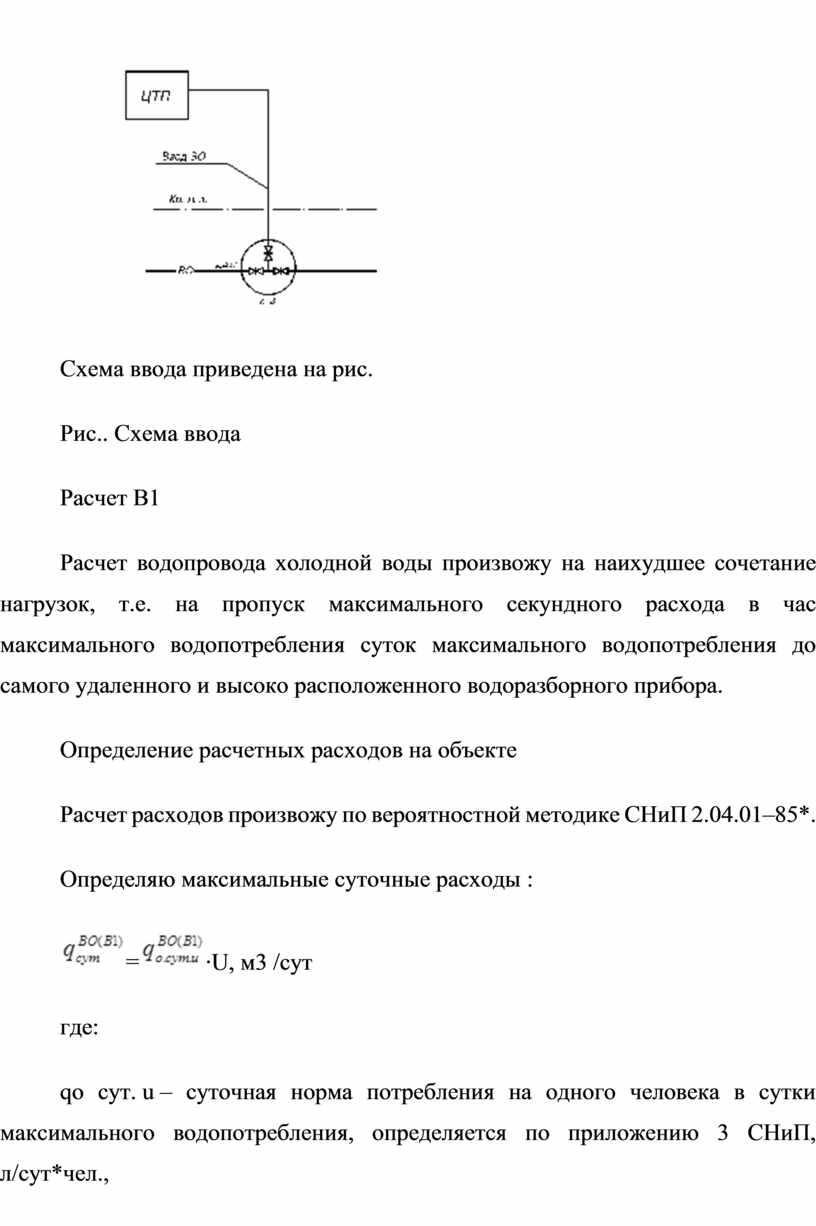

Схема ввода приведена на рис.

Рис.. Схема ввода

Расчет В1

Расчет водопровода холодной воды произвожу на наихудшее сочетание нагрузок, т.е. на пропуск максимального секундного расхода в час максимального водопотребления суток максимального водопотребления до самого удаленного и высоко расположенного водоразборного прибора.

Определение расчетных расходов на объекте

Расчет расходов произвожу по вероятностной методике СНиП 2.04.01–85*.

Определяю максимальные суточные расходы :

=∙U, м3 /сут

где:

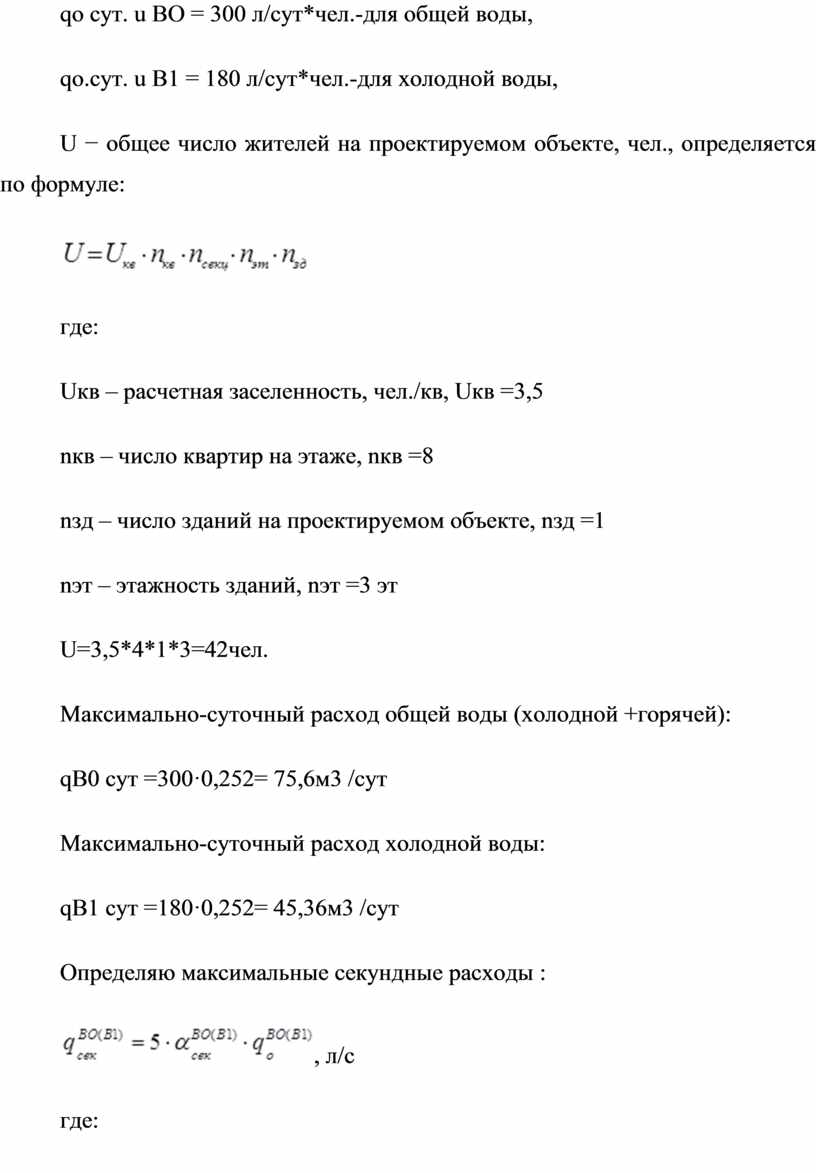

qо сут. u – суточная норма потребления на одного человека в сутки максимального водопотребления, определяется по приложению 3 СНиП, л/сут*чел.,

qо сут. u ВО = 300 л/сут*чел.-для общей воды,

qо.сут. u В1 = 180 л/сут*чел.-для холодной воды,

U − общее число жителей на проектируемом объекте, чел., определяется по формуле:

где:

Uкв – расчетная заселенность, чел./кв, Uкв =3,5

nкв – число квартир на этаже, nкв =8

nзд – число зданий на проектируемом объекте, nзд =1

nэт – этажность зданий, nэт =3 эт

U=3,5*4*1*3=42чел.

Максимально-суточный расход общей воды (холодной +горячей):

qВ0 сут =300·0,252= 75,6м3 /сут

Максимально-суточный расход холодной воды:

qВ1 сут =180·0,252= 45,36м3 /сут

Определяю максимальные секундные расходы :

, л/с

где:

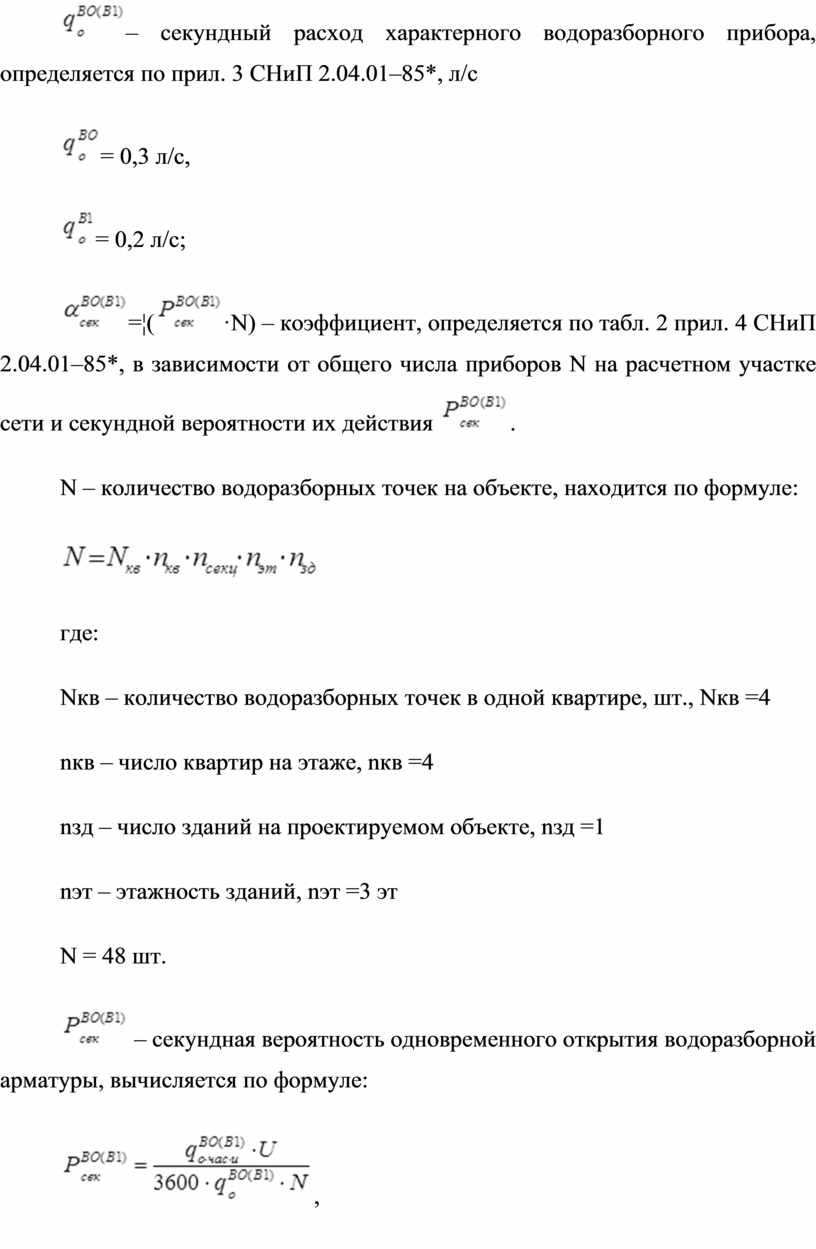

– секундный расход характерного водоразборного прибора, определяется по прил. 3 СНиП 2.04.01–85*, л/с

= 0,3 л/с,

= 0,2 л/с;

=¦(·N) – коэффициент, определяется по табл. 2 прил. 4 СНиП 2.04.01–85*, в зависимости от общего числа приборов N на расчетном участке сети и секундной вероятности их действия .

N – количество водоразборных точек на объекте, находится по формуле:

где:

Nкв – количество водоразборных точек в одной квартире, шт., Nкв =4

nкв – число квартир на этаже, nкв =4

nзд – число зданий на проектируемом объекте, nзд =1

nэт – этажность зданий, nэт =3 эт

N = 48 шт.

 – секундная вероятность одновременного открытия водоразборной арматуры, вычисляется по формуле:

,

где:

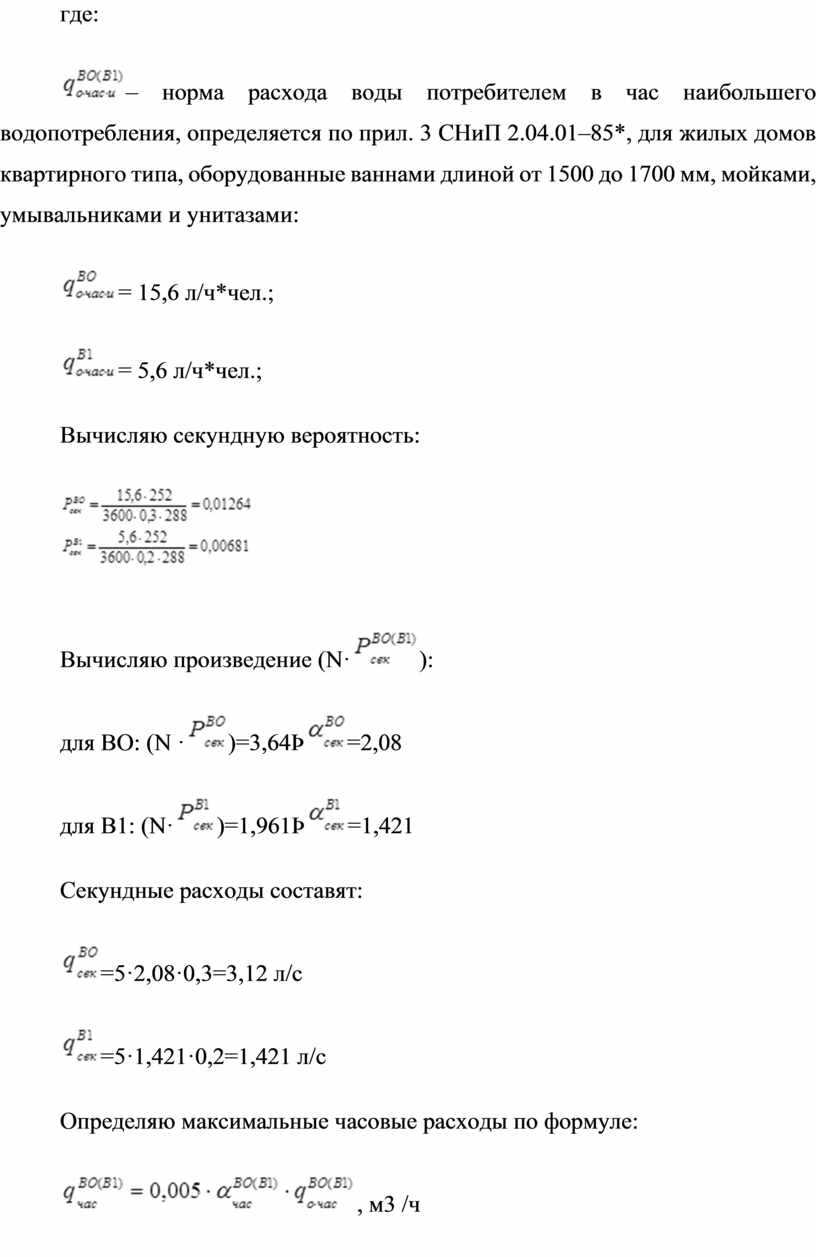

– норма расхода воды потребителем в час наибольшего водопотребления, определяется по прил. 3 СНиП 2.04.01–85*, для жилых домов квартирного типа, оборудованные ваннами длиной от 1500 до 1700 мм, мойками, умывальниками и унитазами:

= 15,6 л/ч*чел.;

= 5,6 л/ч*чел.;

Вычисляю секундную вероятность:

Вычисляю произведение (N·):

для ВО: (N ·)=3,64Þ=2,08

для В1: (N·)=1,961Þ=1,421

Секундные расходы составят:

=5·2,08·0,3=3,12 л/с

=5·1,421·0,2=1,421 л/с

Определяю максимальные часовые расходы по формуле:

, м3 /ч

где:

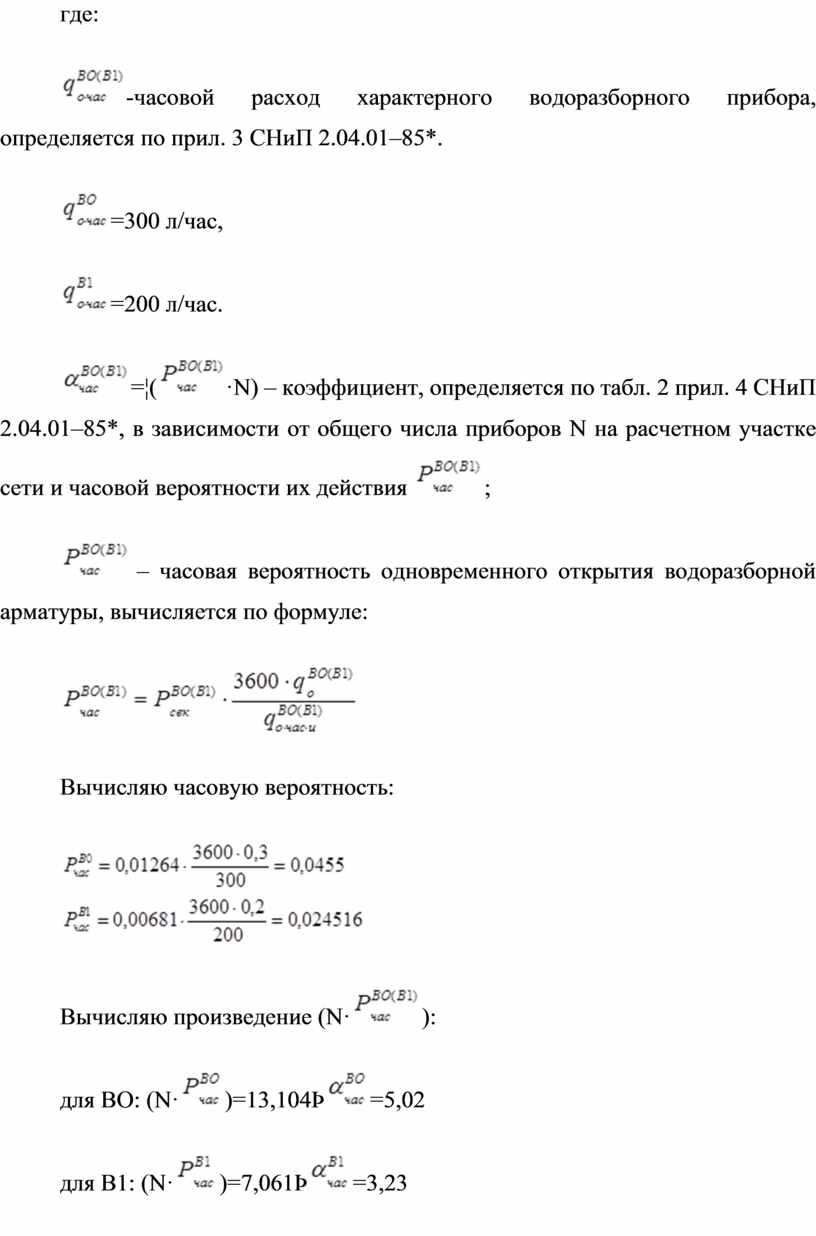

-часовой расход характерного водоразборного прибора, определяется по прил. 3 СНиП 2.04.01–85*.

=300 л/час,

=200 л/час.

=¦(·N) – коэффициент, определяется по табл. 2 прил. 4 СНиП 2.04.01–85*, в зависимости от общего числа приборов N на расчетном участке сети и часовой вероятности их действия ;

 – часовая вероятность одновременного открытия водоразборной арматуры, вычисляется по формуле:

Вычисляю часовую вероятность:

Вычисляю произведение (N·):

для ВО: (N·)=13,104Þ=5,02

для В1: (N·)=7,061Þ=3,23

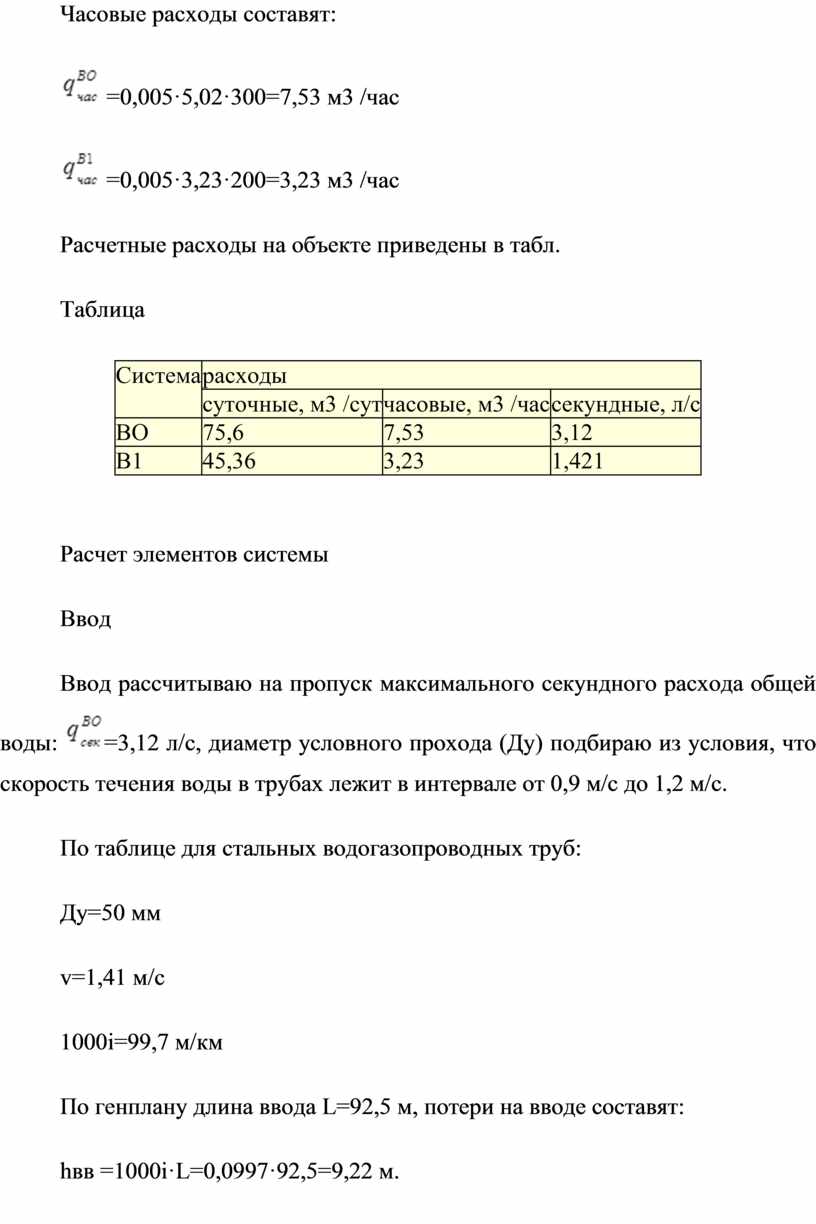

Часовые расходы составят:

 =0,005·5,02·300=7,53 м3 /час

 =0,005·3,23·200=3,23 м3 /час

Расчетные расходы на объекте приведены в табл.

Таблица

Расчет элементов системы

Ввод

Ввод рассчитываю на пропуск максимального секундного расхода общей воды: =3,12 л/с, диаметр условного прохода (Ду) подбираю из условия, что скорость течения воды в трубах лежит в интервале от 0,9 м/с до 1,2 м/с.

По таблице для стальных водогазопроводных труб:

Ду=50 мм

v=1,41 м/с

1000i=99,7 м/км

По генплану длина ввода L=92,5 м, потери на вводе составят:

hвв =1000i·L=0,0997·92,5=9,22 м.

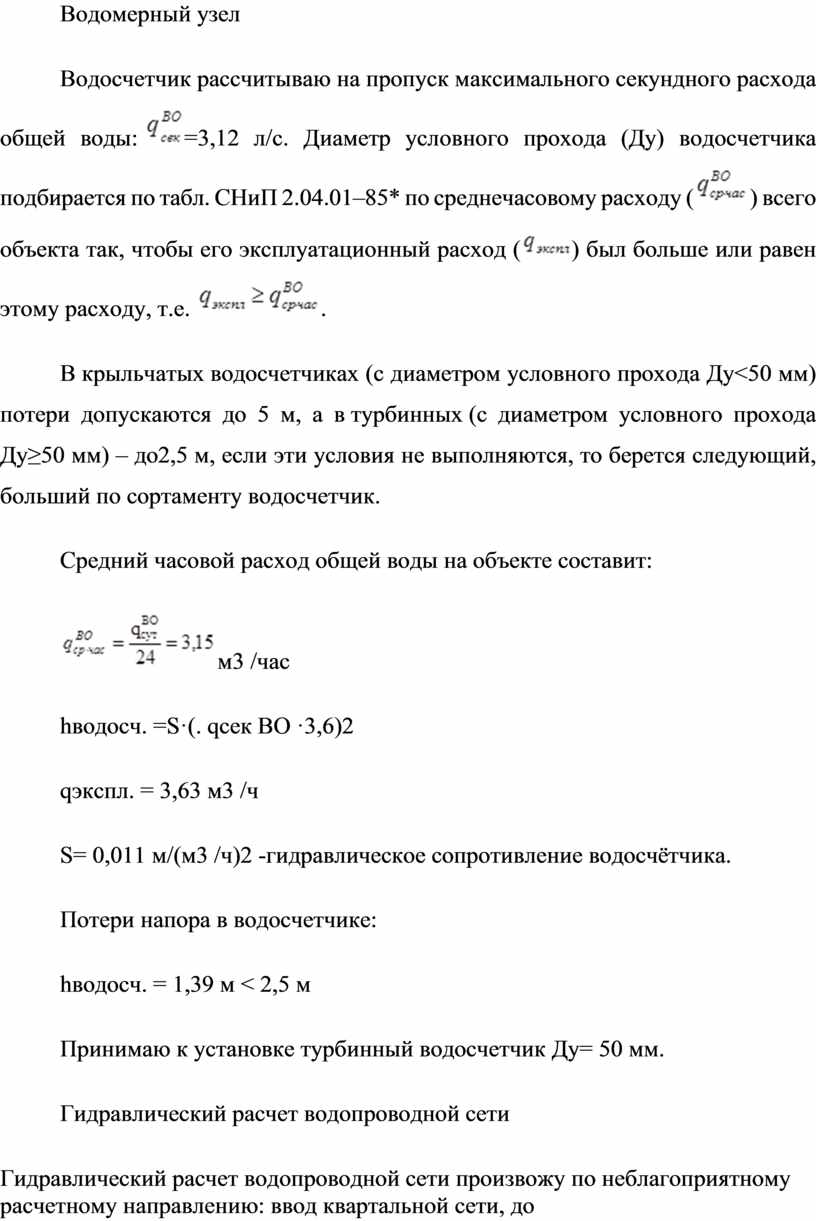

Водомерный узел

Водосчетчик рассчитываю на пропуск максимального секундного расхода общей воды: =3,12 л/с. Диаметр условного прохода (Ду) водосчетчика подбирается по табл. СНиП 2.04.01–85* по среднечасовому расходу () всего объекта так, чтобы его эксплуатационный расход () был больше или равен этому расходу, т.е. .

В крыльчатых водосчетчиках (с диаметром условного прохода Ду<50 мм) потери допускаются до 5 м, а в турбинных (с диаметром условного прохода Ду≥50 мм) – до2,5 м, если эти условия не выполняются, то берется следующий, больший по сортаменту водосчетчик.

Средний часовой расход общей воды на объекте составит:

м3 /час

hводосч. =S·(. qсек ВО ·3,6)2

qэкспл. = 3,63 м3 /ч

S= 0,011 м/(м3 /ч)2 -гидравлическое сопротивление водосчётчика.

Потери напора в водосчетчике:

hводосч. = 1,39 м < 2,5 м

Принимаю к установке турбинный водосчетчик Ду= 50 мм.

Гидравлический расчет водопроводной сети

Гидравлический расчет водопроводной сети произвожу по неблагоприятному расчетному направлению: ввод квартальной сети, до наиболее удаленного и высоко расположенного здания, магистраль в этом здании, до наиболее удаленного стояка и до наиболее удаленного и высоко расположенного водоразборного прибора.

Результатом гидравлического расчета водопроводной сети является подбор диаметров условного прохода (Ду) расчетных участков сети, удовлетворяющих требованиям: пропуск расчетных максимально-секундных расходов при допустимых скоростях движения воды по трубам. Наиболее экономические выгодные скорости от 0,9 м/с до 1,2 м/с, но не более 1,5 м/с.

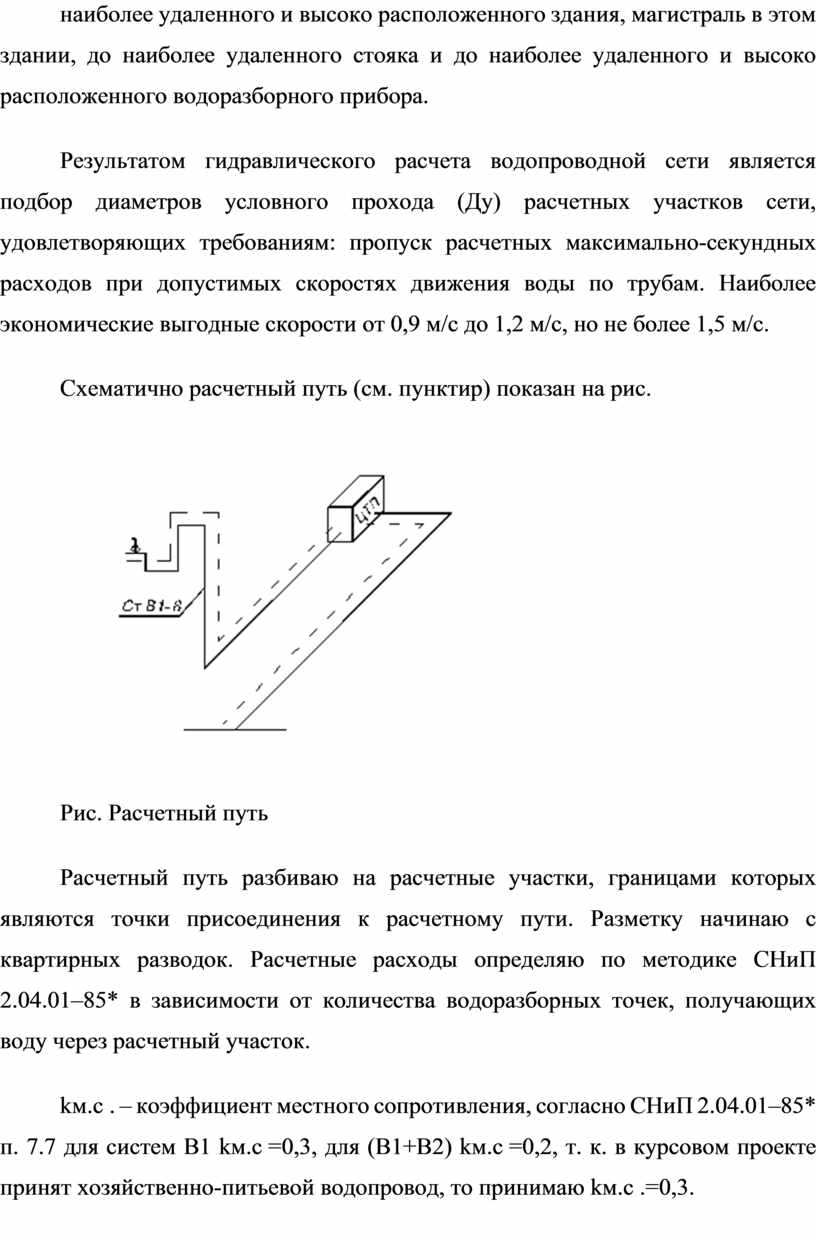

Схематично расчетный путь (см. пунктир) показан на рис.

Рис. Расчетный путь

Расчетный путь разбиваю на расчетные участки, границами которых являются точки присоединения к расчетному пути. Разметку начинаю с квартирных разводок. Расчетные расходы определяю по методике СНиП 2.04.01–85* в зависимости от количества водоразборных точек, получающих воду через расчетный участок.

kм.с . – коэффициент местного сопротивления, согласно СНиП 2.04.01–85* п. 7.7 для систем В1 kм.с =0,3, для (В1+В2) kм.с =0,2, т. к. в курсовом проекте принят хозяйственно-питьевой водопровод, то принимаю kм.с .=0,3.

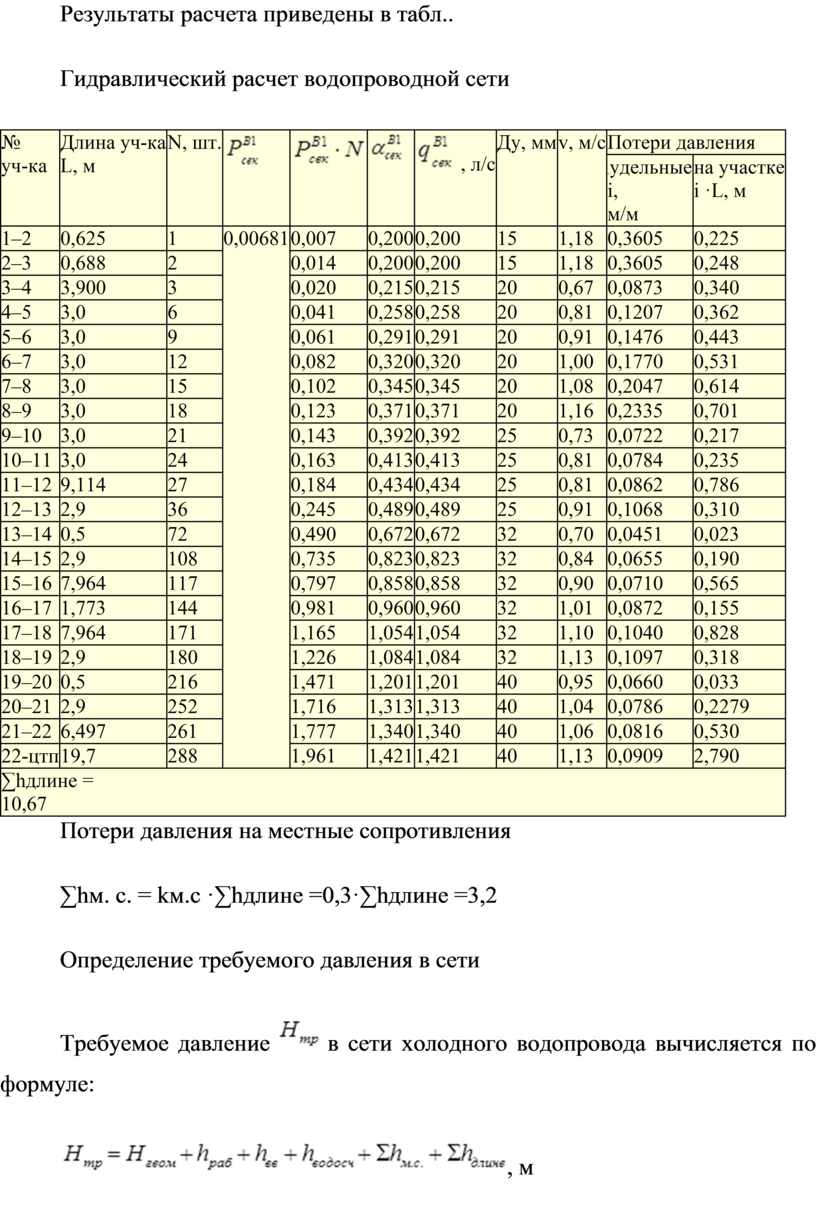

Результаты расчета приведены в табл..

Гидравлический расчет водопроводной сети

Потери давления на местные сопротивления

∑hм. с. = kм.с ·∑hдлине =0,3·∑hдлине =3,2

Определение требуемого давления в сети

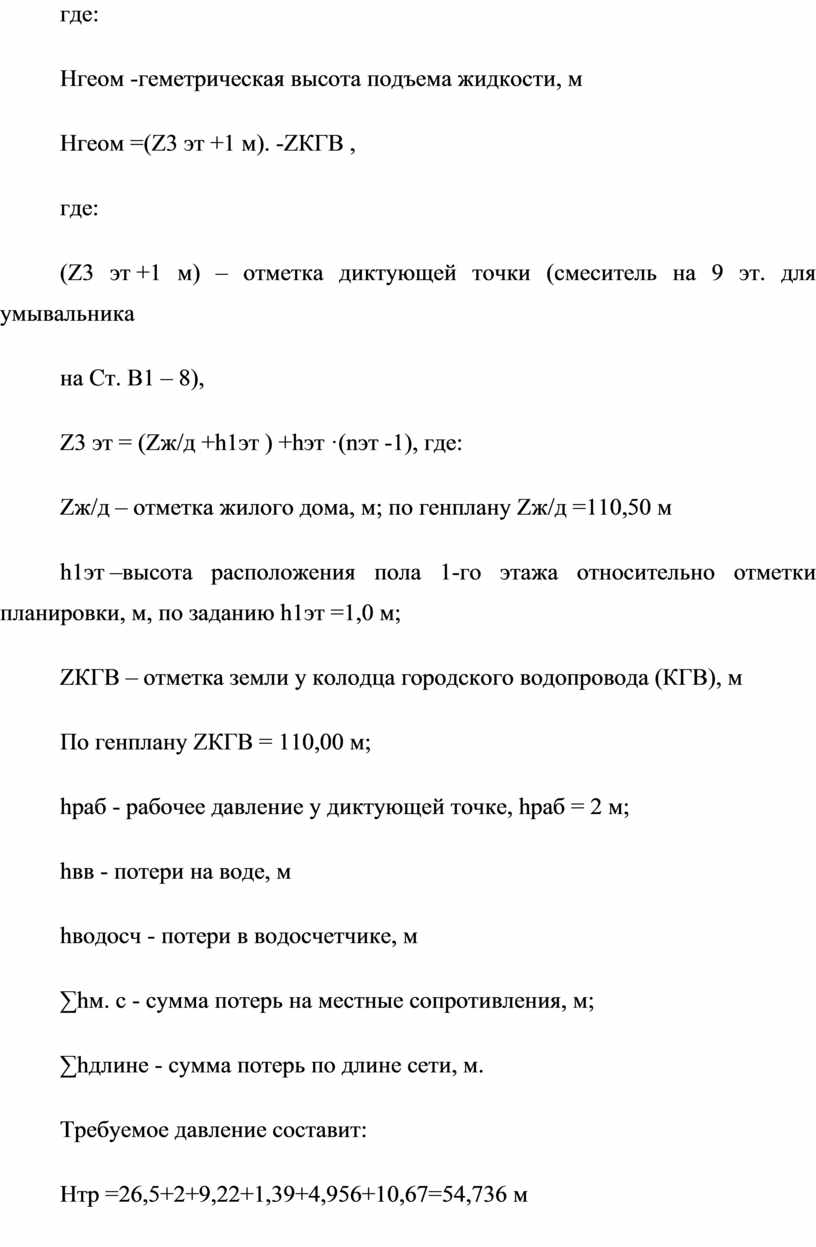

Требуемое давление  в сети холодного водопровода вычисляется по формуле:

, м

где:

Hгеом -геметрическая высота подъема жидкости, м

Hгеом =(Z3 эт +1 м). -ZКГВ ,

где:

(Z3 эт +1 м) – отметка диктующей точки (смеситель на 9 эт. для умывальника

на Ст. В1 – 8),

Z3 эт = (Zж/д +h1эт ) +hэт ·(nэт -1), где:

Zж/д – отметка жилого дома, м; по генплану Zж/д =110,50 м

h1эт –высота расположения пола 1-го этажа относительно отметки планировки, м, по заданию h1эт =1,0 м;

ZКГВ – отметка земли у колодца городского водопровода (КГВ), м

По генплану ZКГВ = 110,00 м;

hраб - рабочее давление у диктующей точке, hраб = 2 м;

hвв - потери на воде, м

hводосч - потери в водосчетчике, м

∑hм. с - сумма потерь на местные сопротивления, м;

∑hдлине - сумма потерь по длине сети, м.

Требуемое давление составит:

Hтр =26,5+2+9,22+1,39+4,956+10,67=54,736 м

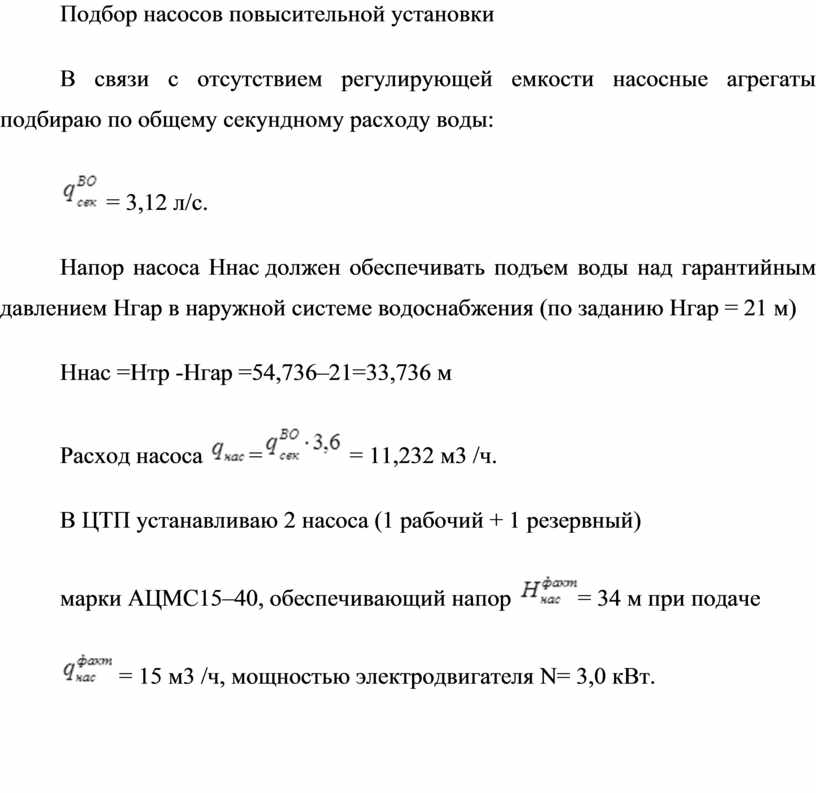

Подбор насосов повысительной установки

В связи с отсутствием регулирующей емкости насосные агрегаты подбираю по общему секундному расходу воды:

 = 3,12 л/с.

Напор насоса Ннас должен обеспечивать подъем воды над гарантийным давлением Нгар в наружной системе водоснабжения (по заданию Нгар = 21 м)

Ннас =Нтр -Нгар =54,736–21=33,736 м

Расход насоса = = 11,232 м3 /ч.

В ЦТП устанавливаю 2 насоса (1 рабочий + 1 резервный)

марки АЦМС15–40, обеспечивающий напор = 34 м при подаче

 = 15 м3 /ч, мощностью электродвигателя N= 3,0 кВт.

Рисунок 1 Генплан

4 МОНТАЖ СИСТЕМЫ ВОДОСНАБЖЕНИЯ

Разработка и установка водоснабжения должны выполнять сантехники, у которых есть разрешения, опыт и необходимое оборудование. Установка внутренних систем водоснабжения должна осуществляться с соблюдением всех правил и нормативов.

Упустив одно из них, можно в результате получить некачественное водоснабжение. На начальных этапах прокладки труб для водопровода, высчитывается оптимальный диаметр труб.

Первым делом прокладывается магистраль, с вводом в здание ,от наружноей сети.

          Затем на расстоянии 1 метр от стены и пола устанавливается водомерный узел с обводной линией, при необходимости водяной насос. После этого монтируют стояки ,которые проходят через все этажи и квартиры. Когда основная магистраль смонтированна ,проводят разводку труб по квартирам.

В каждой квартире первым делом от стояка устанавливают запорную арматуру (задвижку) ,(в случае поломки или замены счетчика позволяет перекрыть поток воды) ,после которой идет водомерный счетчик, затем снова устанавливают задвижку и только потом подводят трубы ко всем санитарным приборам имеющимся в квартире, так же возле каждого санитарного прибора обязательно должна находится запорная арматура, чтобы при поломке,так же как и водомерный счетчик ,можно было перекрыть воду и устранить поломку.

         5 ИСПЫТАНИЕ СИСТЕМЫ ВОДОСНАБЖЕНИЯ

Испытание осуществляется гидравлическим способом, сопровождается еще и наружным осмотром и оценкой сохранности труб. Каждая часть системы проверяется отдельно. Каждая обязана выдерживать испытательное давление от 5 до 0,9 МПа не менее 10 минут, при этом показатель его падения не должен быть выше, чем 0.04 МПа.

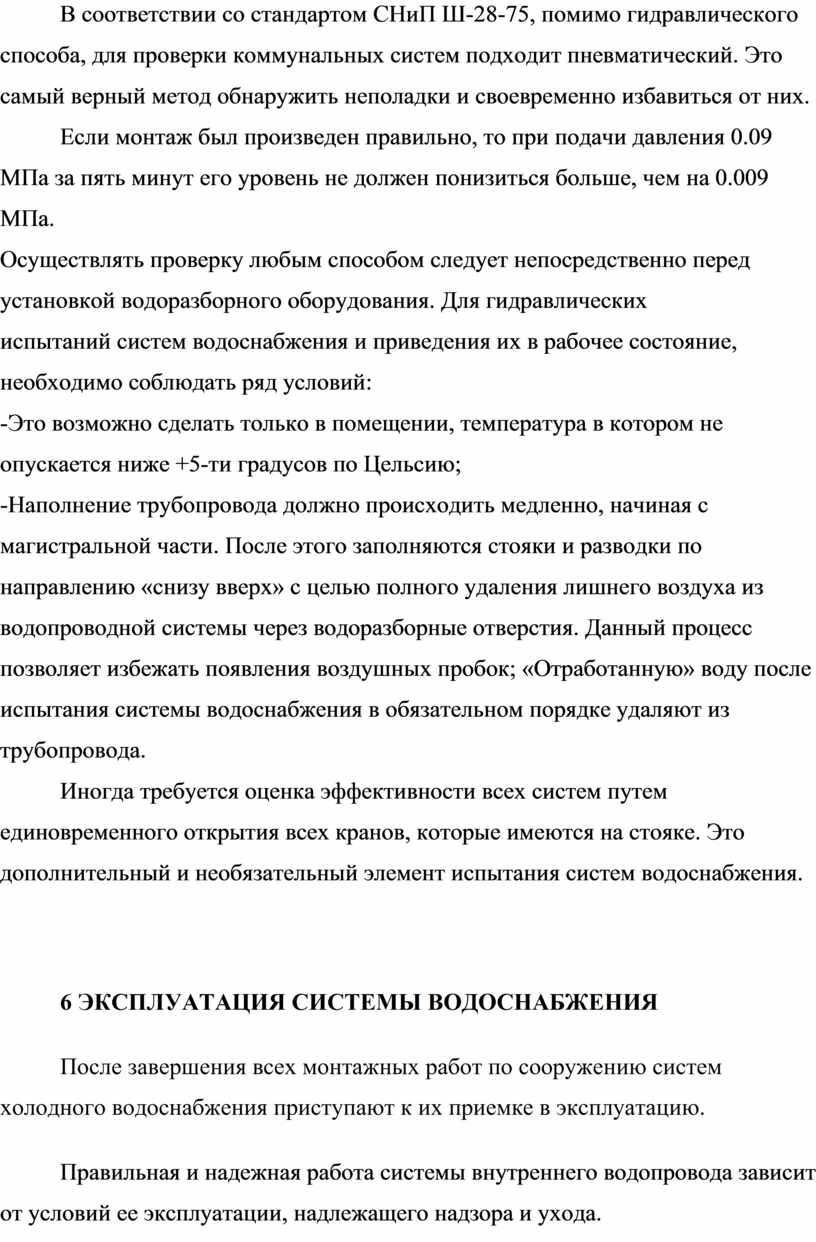

В соответствии со стандартом СНиП Ш-28-75, помимо гидравлического способа, для проверки коммунальных систем подходит пневматический. Это самый верный метод обнаружить неполадки и своевременно избавиться от них.

Если монтаж был произведен правильно, то при подачи давления 0.09 МПа за пять минут его уровень не должен понизиться больше, чем на 0.009 МПа.

Осуществлять проверку любым способом следует непосредственно перед установкой водоразборного оборудования. Для гидравлических испытаний систем водоснабжения и приведения их в рабочее состояние, необходимо соблюдать ряд условий:

-Это возможно сделать только в помещении, температура в котором не опускается ниже +5-ти градусов по Цельсию;

-Наполнение трубопровода должно происходить медленно, начиная с магистральной части. После этого заполняются стояки и разводки по направлению «снизу вверх» с целью полного удаления лишнего воздуха из водопроводной системы через водоразборные отверстия. Данный процесс позволяет избежать появления воздушных пробок; «Отработанную» воду после испытания системы водоснабжения в обязательном порядке удаляют из трубопровода.

Иногда требуется оценка эффективности всех систем путем единовременного открытия всех кранов, которые имеются на стояке. Это дополнительный и необязательный элемент испытания систем водоснабжения.

6 ЭКСПЛУАТАЦИЯ СИСТЕМЫ ВОДОСНАБЖЕНИЯ

После завершения всех монтажных работ по сооружению систем холодного водоснаб­жения приступают к их приемке в эксплуатацию.

Правильная и надежная работа системы внутреннего водо­провода зависит от условий ее эксплуатации, надлежащего надзо­ра и ухода.

Основные условия эксплуатации:

-устранение утечки воды;

-пре­дотвращение замерзания и отпотевания поверхности трубопроводов;

-слабый напор воды;

-борьба с шумом от водоразборной арматуры при ее открывании.

В период эксплуатации системы холодного и горячего водо­снабжения проводят периодические осмотры систем, устанавливая следующее:

-исправность задвижек водомерного узла и водомера, насос­ного оборудования;

-отсутствие утечек воды в соединениях арматуры и оборудова­ния;

-исправность оборудования для нагрева воды;

-исправность магистральных трубопроводов, стояков, подво­док;

-исправность водоразборной арматуры. Изложены правила технической эксплуатации систем водоснабжения и водоотведения. Подробно рассмотрены требования, предъявляемые к организации технической эксплуатации сооружений и сетей, а также к организации работы эксплуатационных служб.

Предназначены для инженерно-технических работников производственных предприятий водоснабжения Эксплуатация всех сооружений и оборудования осуществляется в соответствии с должностными и эксплуатационными инструкциями, разрабатываемыми производственным предприятием или его подразделениями (службами) на основе настоящих Правил, других инструктивных документов, инструкций заводов-изготовителей с учетом местных условий.

Инструкции должны быть подписаны руководителем (технологом) подразделений (служб), утверждены администрацией предприятия и выданы под расписку лицам, для которых знание данных инструкций и сдача проверочных испытаний по ним обязательны.

 В инструкциях должны быть четко определены:

а) права, обязанности и ответственность обслуживающего персонала;

б) последовательность операций по пуску, остановке и производству технологических процессов;

в) порядок обслуживания сооружений и оборудования в эксплуатационном режиме, а также при возможных нарушениях нормальной работы;

г) порядок технологического контроля работы сооружений;

д) порядок и сроки проведения осмотров, ревизий и ремонтов сооружений и оборудования;

е) меры по предупреждению аварий, а также действия персонала при их возникновении и ликвидации;

ж) меры по технике безопасности;

з) персональная ответственность за выполнение операций, предусмотренных должностными инструкциями, а также инструкциями по обслуживанию и ремонту оборудования.

Инструкции должны пересматриваться по мере изменения условий и режимов эксплуатации, схем, технологии и оборудования, а также при внесении изменений в нормативные документы, но не реже чем один раз в три года.

Все существенные текущие изменения и дополнения следует немедленно вносить в действующие инструкции и доводить до сведения работников, для которых знание этих инструкций обязательно.

После внесения изменений и дополнений инструкции утверждает администрация производственного предприятия. Эксплуатация всех сооружений и оборудования осуществляется в соответствии с должностными и эксплуатационными инструкциями, разрабатываемыми производственным предприятием или его подразделениями (службами) на основе настоящих Правил, других инструктивных документов, инструкций заводов-изготовителей с учетом местных условий.

Инструкции должны быть подписаны руководителем (технологом) подразделений (служб), утверждены администрацией предприятия и выданы под расписку лицам, для которых знание данных инструкций и сдача проверочных испытаний по ним обязательны.

Инструкции должны пересматриваться по мере изменения условий и режимов эксплуатации, схем, технологии и оборудования, а также при внесении изменений в нормативные документы, но не реже чем один раз в три года.

Все существенные текущие изменения и дополнения следует немедленно вносить в действующие инструкции и доводить до сведения работников, для которых знание этих инструкций обязательно.

После внесения изменений и дополнений инструкции утверждает администрация производственного предприятия.

7 ОХРАНА ТРУДА И ТЕХНИКА БЕЗОПАСНОСТИ

Для снижения негативного влияния факторов производства и вероятности возникновения опасных ситуаций каждого работника знакомят с правилами техники безопасности на рабочем месте.

Инструктаж по технике безопасности на рабочем месте может быть:

-вводным, посвященным общим правилам безопасного поведения;

-первичным, дающим работнику максимально полное представление обо всех аспектах безопасной работы и порядке действий в случае опасных ситуаций, без которого работник не допускается к работе;

-повторным, проводимым каждые полгода с целью периодического повторения информации, полученной при первичном инструктаже;

-внеплановым, необходимость в котором возникает при опасных ситуациях;

-целевым, при появлении нового оборудования или технологий, требующих дополнения правил поведения при работе с ними, или новых требований к безопасному поведению.

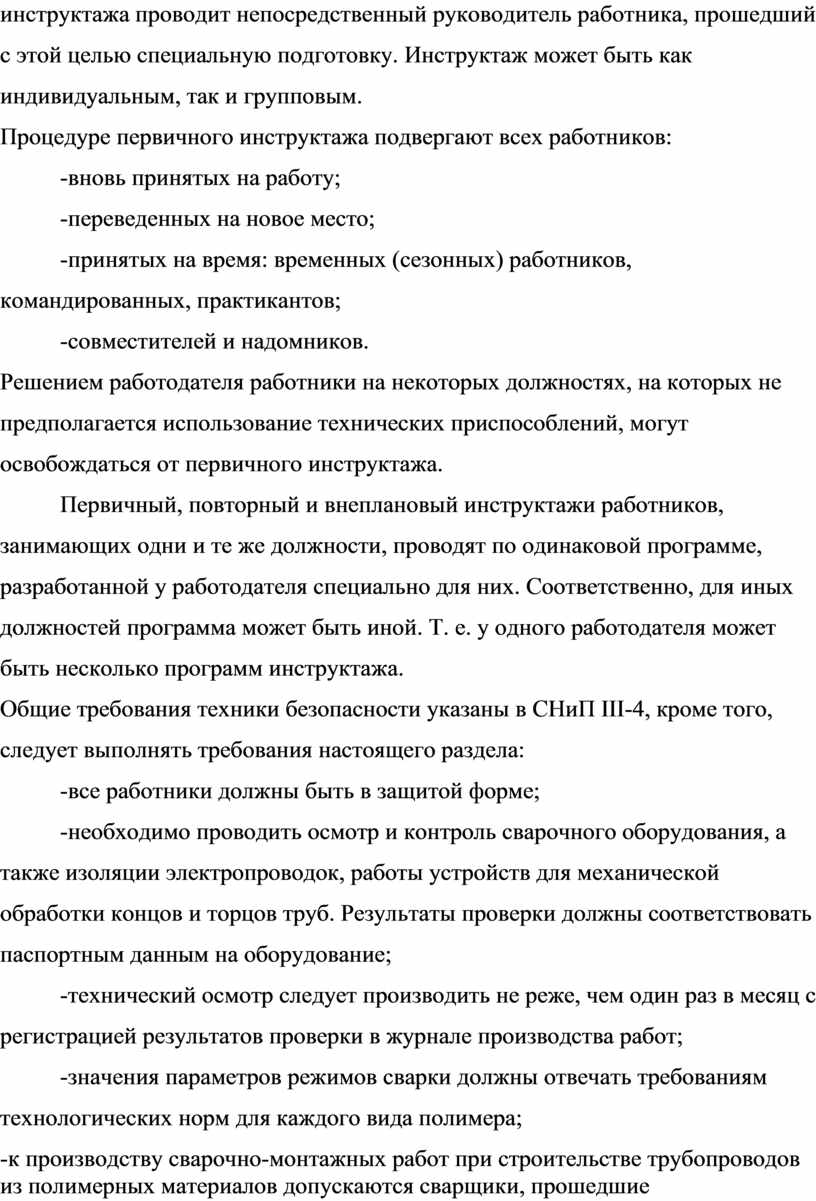

Вводный инструктаж может осуществляться отдельно инженером по охране труда, а может быть совмещен с первичным. Первичный и все остальные виды инструктажа проводит непосредственный руководитель работника, прошедший с этой целью специальную подготовку. Инструктаж может быть как индивидуальным, так и групповым.

Процедуре первичного инструктажа подвергают всех работников:

-вновь принятых на работу;

-переведенных на новое место;

-принятых на время: временных (сезонных) работников, командированных, практикантов;

-совместителей и надомников.

Решением работодателя работники на некоторых должностях, на которых не предполагается использование технических приспособлений, могут освобождаться от первичного инструктажа.

Первичный, повторный и внеплановый инструктажи работников, занимающих одни и те же должности, проводят по одинаковой программе, разработанной у работодателя специально для них. Соответственно, для иных должностей программа может быть иной. Т. е. у одного работодателя может быть несколько программ инструктажа.

Общие требования техники безопасности указаны в СНиП III-4, кроме того, следует выполнять требования настоящего раздела:

         -все работники должны быть в защитой форме;

-необходимо проводить осмотр и контроль сварочного оборудования, а также изоляции электропроводок, работы устройств для механической обработки концов и торцов труб. Результаты проверки должны соответствовать паспортным данным на оборудование;

-технический осмотр следует производить не реже, чем один раз в месяц с регистрацией результатов проверки в журнале производства работ;

-значения параметров режимов сварки должны отвечать требованиям технологических норм для каждого вида полимера;

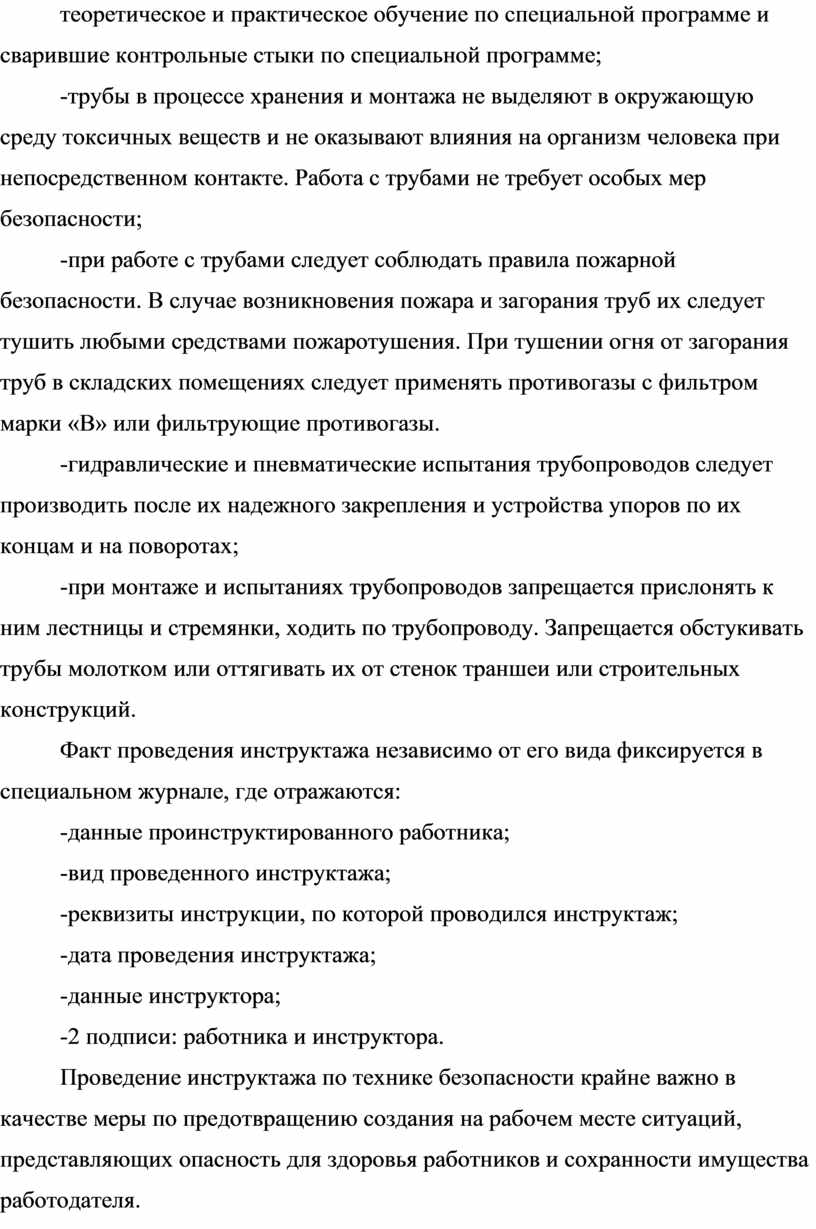

-к производству сварочно-монтажных работ при строительстве трубопроводов из полимерных материалов допускаются сварщики, прошедшие теоретическое и практическое обучение по специальной программе и сварившие контрольные стыки по специальной программе;

-трубы в процессе хранения и монтажа не выделяют в окружающую среду токсичных веществ и не оказывают влияния на организм человека при непосредственном контакте. Работа с трубами не требует особых мер безопасности;

-при работе с трубами следует соблюдать правила пожарной безопасности. В случае возникновения пожара и загорания труб их следует тушить любыми средствами пожаротушения. При тушении огня от загорания труб в складских помещениях следует применять противогазы с фильтром марки «В» или фильтрующие противогазы.

-гидравлические и пневматические испытания трубопроводов следует производить после их надежного закрепления и устройства упоров по их концам и на поворотах;

-при монтаже и испытаниях трубопроводов запрещается прислонять к ним лестницы и стремянки, ходить по трубопроводу. Запрещается обстукивать трубы молотком или оттягивать их от стенок траншеи или строительных конструкций.

Факт проведения инструктажа независимо от его вида фиксируется в специальном журнале, где отражаются:

-данные проинструктированного работника;

-вид проведенного инструктажа;

-реквизиты инструкции, по которой проводился инструктаж;

-дата проведения инструктажа;

-данные инструктора;

-2 подписи: работника и инструктора.

Проведение инструктажа по технике безопасности крайне важно в качестве меры по предотвращению создания на рабочем месте ситуаций, представляющих опасность для здоровья работников и сохранности имущества работодателя.

Он выполняется с соблюдением определенных требований, позволяющих убедиться в том, что работник готов к выполнению установленных правил поведения, отвечающих требованиям безопасной работы.

СПИСОК ЛИТЕРАТУРЫ

1. Фокин С.В., Шпортько О.Н. Сантехнические работы.- М.: КноРус, 2016

2. Орлов К.С. Монтаж санитарно-технических и вентиляционных систем и оборудования.- М.: ПрофОбрИздат, 2012

3. Сибикин Ю.Д. Отопление, вентиляция и кондиционирование воздуха.- М.: Академия, 2009

4. Орлов К.С. Материалы и изделия для санитарно-технических устройств и систем обеспечения микроклимата. – М.: Форум-Инфра-М, 2016

5. Варфоломеев Ю.М., Орлов В.А. Санитарно-техническое оборудование зданий .- М.: Форум-Инфра-М, 2017

6. http://webkonspect.com/?room=profile&id=3959&labelid=33303

7. http://sovet-ingenera.com/santeh/razvodka/razvodka-vodoprovoda-v-kvartire.html

8. http://dretun.ru/hardworking/voda/vodo-shema

Скачано с www.znanio.ru
