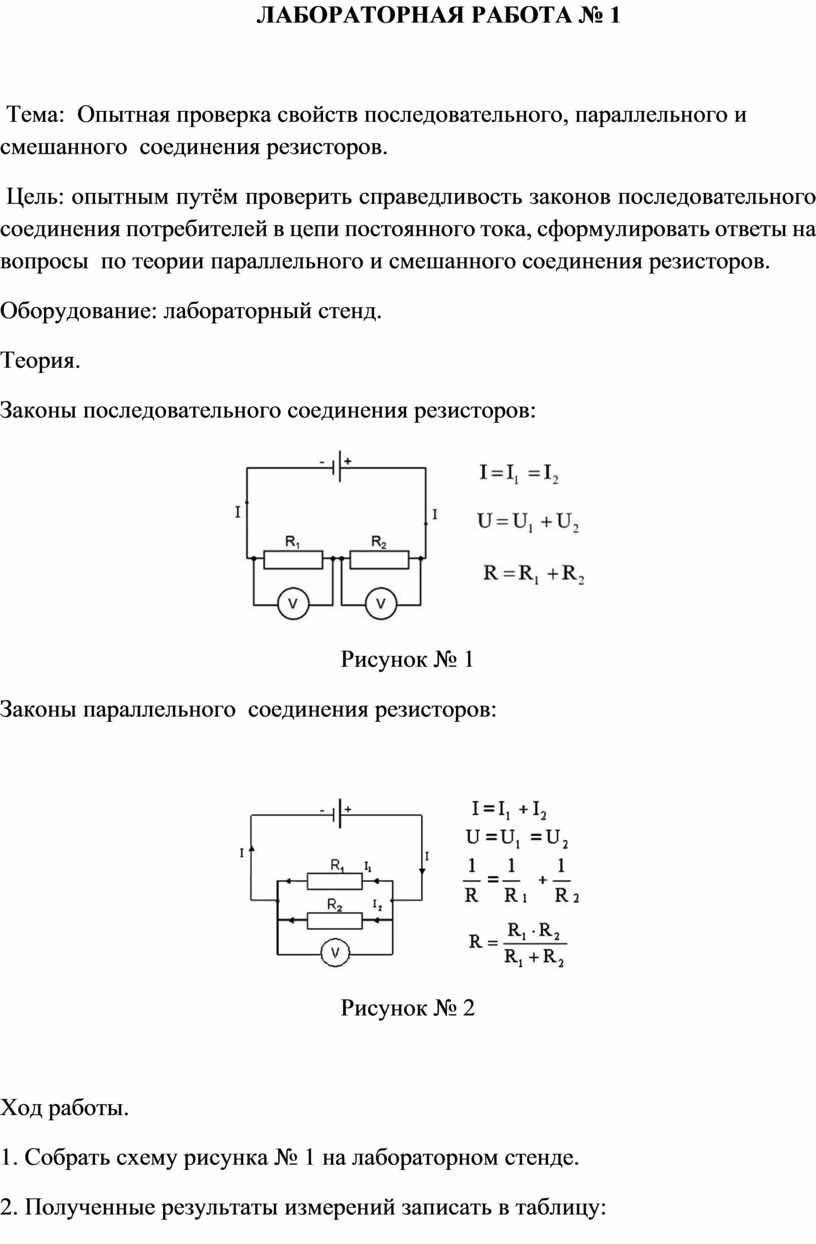

ЛАБОРАТОРНАЯ РАБОТА № 1

ЛАБОРАТОРНАЯ РАБОТА № 1

 Тема:  Опытная проверка свойств последовательного, параллельного и смешанного  соединения резисторов.

 Цель: опытным путём проверить справедливость законов последовательного соединения потребителей в цепи постоянного тока, сформулировать ответы на вопросы  по теории параллельного и смешанного соединения резисторов.

Оборудование: лабораторный стенд.

Теория.

Законы последовательного соединения резисторов:

Рисунок № 1

Законы параллельного  соединения резисторов:

Рисунок № 2

Ход работы.

1. Собрать схему рисунка № 1 на лабораторном стенде.

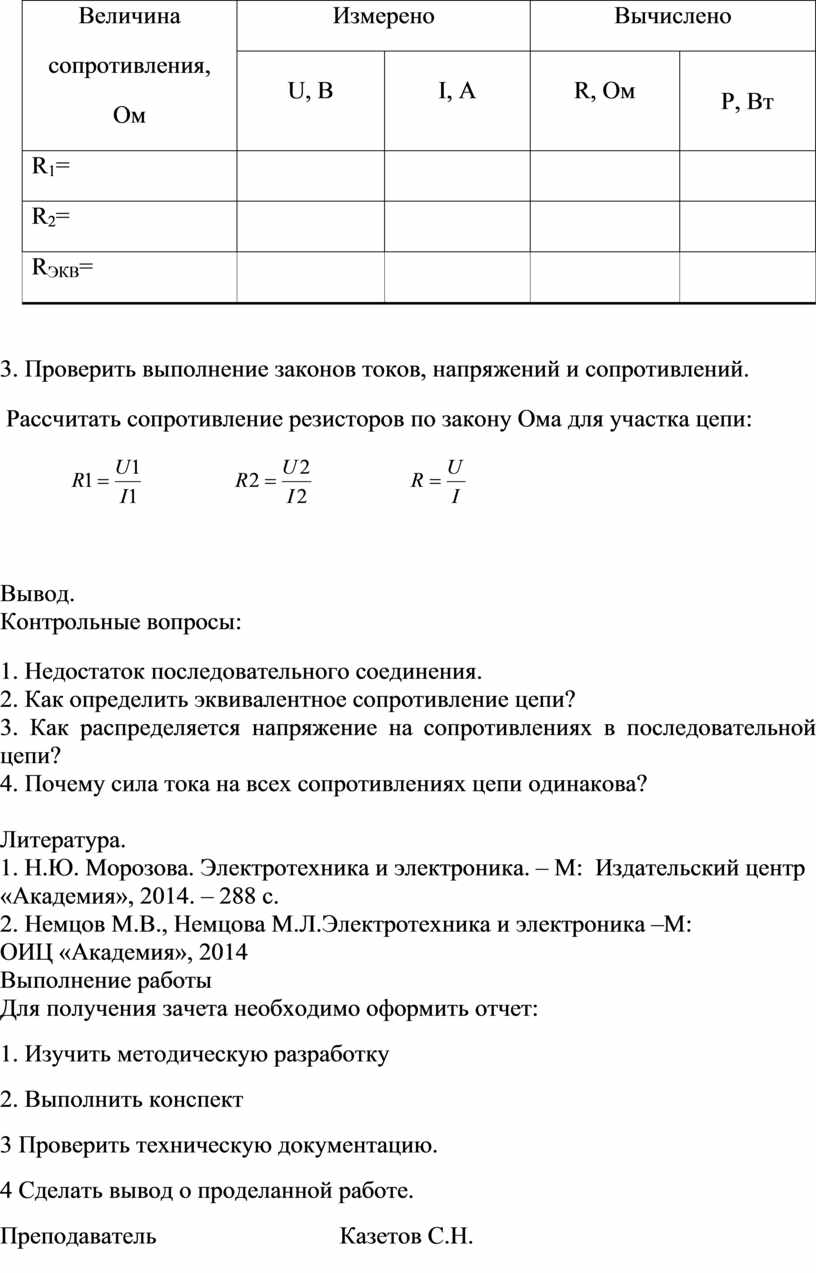

2. Полученные результаты измерений записать в таблицу:

3. Проверить выполнение законов токов, напряжений и сопротивлений.

 Рассчитать сопротивление резисторов по закону Ома для участка цепи:

Вывод.

Контрольные вопросы:

1. Недостаток последовательного соединения.

2. Как определить эквивалентное сопротивление цепи?

3. Как распределяется напряжение на сопротивлениях в последовательной цепи?

4. Почему сила тока на всех сопротивлениях цепи одинакова?

Литература.

1. Н.Ю. Морозова. Электротехника и электроника. – М:  Издательский центр «Академия», 2014. – 288 с.

2. Немцов М.В., Немцова М.Л.Электротехника и электроника –М:             ОИЦ «Академия», 2014

Выполнение работы

Для получения зачета необходимо оформить отчет:

1. Изучить методическую разработку

2. Выполнить конспект

3 Проверить техническую документацию.

4 Сделать вывод о проделанной работе.

Преподаватель                              Казетов С.Н.
