ЛАБОРАТОРНАЯ РАБОТА № 7

Тема: Исследование входного и выходного   напряжения однополупериодного и двухполупе­риодного выпрямителя с помощью осциллографа.

Цель: сравнение форм входного и выходного напряжения однополупериодного  выпрямителя.

Оборудование: лабораторный стенд.

1. Теория.

 Выпрямитель электрического тока – электронная схема, предназначенная для преобразования переменного электрического тока в постоянный электрический ток.

 Переменный электрический ток -это гармонический сигнал, меняющий свою амплитуду и полярность по синусоидальному закону:

Переменное напряжение

Рис. 1

Выпрямитель, в зависимости от его конструкции «отсекает», или «переворачивает» одну из полуволн переменного тока, делая направление тока односторонним.



На рисунке изображена схема и временная диаграмма выпрямления переменного тока однофазным однополупериодным выпрямителем.

Однофазный выпрямитель (схема 1)Выходное напряжение

                         Рис. 2                                                     Рис. 3

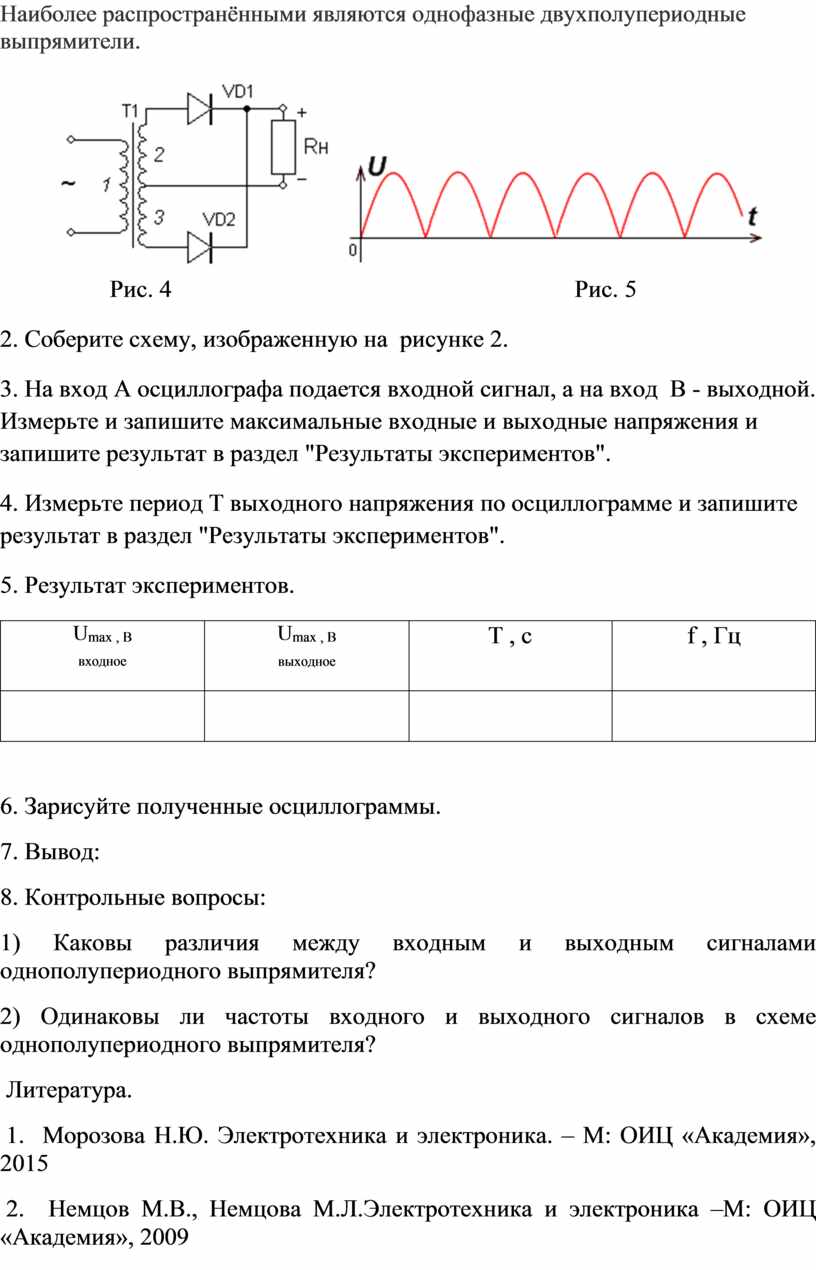

Наиболее распространёнными являются однофазные двухполупериодные выпрямители.

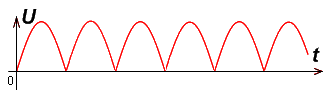

Балансный выпрямительВыходное напряжение

                  Рис. 4                                                                  Рис. 5

2. Соберите схему, изображенную на  рисунке 2.

3. На вход А осциллографа подается входной сигнал, а на вход  В - выходной.  Измерьте и запишите максимальные входные и выходные напряжения и запишите результат в раздел "Результаты экспериментов".

4. Измерьте период Т выходного напряжения по осциллограмме и запишите результат в раздел "Результаты экспериментов".

5. Результат экспериментов.

Umax , В

входное

Umax , В

выходное

T , c

f , Гц











6. Зарисуйте полученные осциллограммы.

7. Вывод:

8. Контрольные вопросы:

1) Каковы различия между входным и выходным сигналами однополупериодного выпрямителя?

2) Одинаковы ли частоты входного и выходного сигналов в схеме однополупериодного выпрямителя?

 Литература.

 1.  Морозова Н.Ю. Электротехника и электроника. – М: ОИЦ «Академия»,    2015

 2.  Немцов М.В., Немцова М.Л.Электротехника и электроника –М: ОИЦ «Академия», 2009

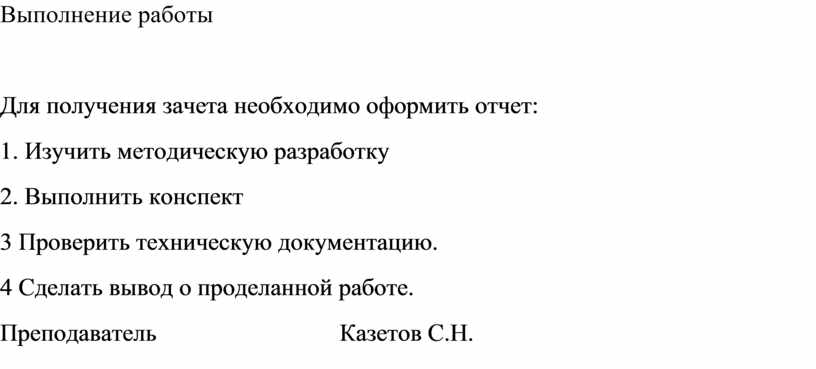

Выполнение работы



Для получения зачета необходимо оформить отчет:

1. Изучить методическую разработку

2. Выполнить конспект

3 Проверить техническую документацию.

4 Сделать вывод о проделанной работе.

Преподаватель                              Казетов С.Н.
