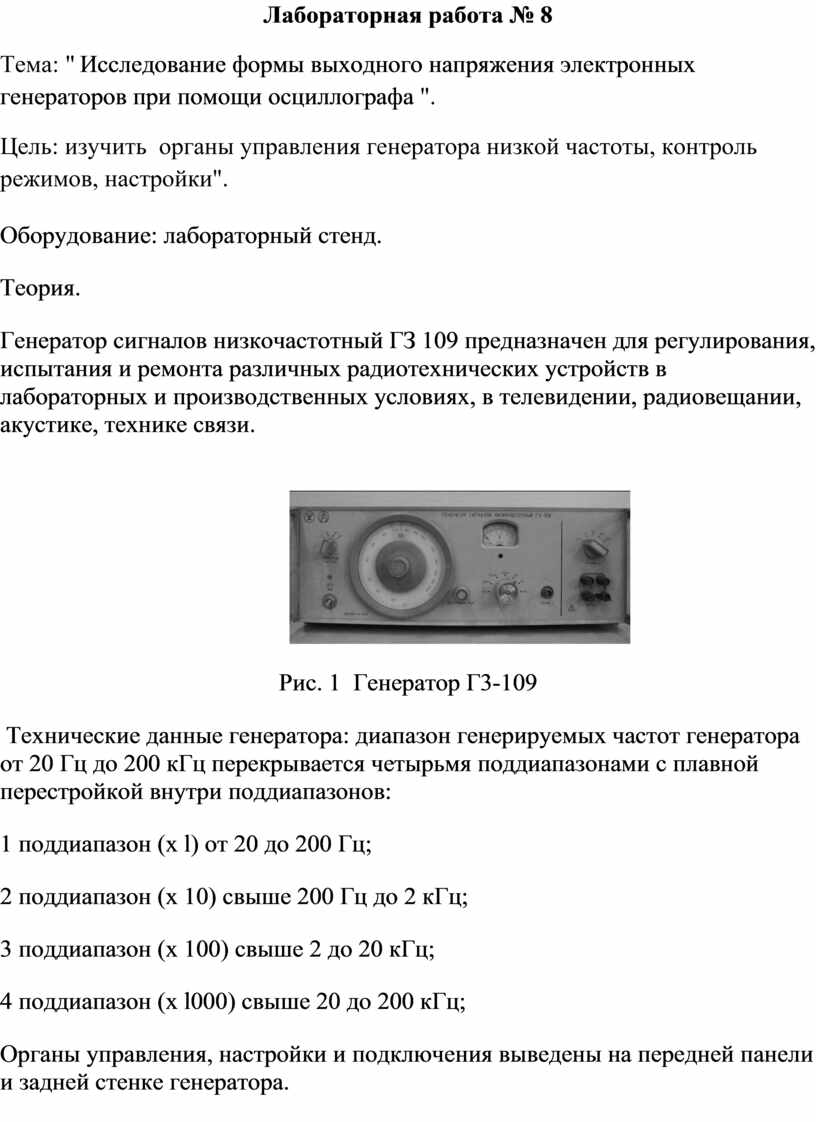

Лабораторная работа № 8 Тема: " Исследование формы выходного напряжения электронных генераторов при помощи осциллографа ".

Лабораторная работа № 8

Тема: " Исследование формы выходного напряжения электронных генераторов при помощи осциллографа ".

Цель: изучить  органы управления генератора низкой частоты, контроль режимов, настройки".

Оборудование: лабораторный стенд.

Теория.

Генератор сигналов низкочастотный ГЗ 109 предназначен для регулирования, испытания и ремонта различных радиотехнических устройств в лабораторных и производственных условиях, в телевидении, радиовещании, акустике, технике связи.

Рис. 1  Генератор Г3-109

 Технические данные генератора: диапазон генерируемых частот генератора от 20 Гц до 200 кГц перекрывается четырьмя поддиапазонами с плавной перестройкой внутри поддиапазонов:

1 поддиапазон (x l) от 20 до 200 Гц;

2 поддиапазон (х 10) свыше 200 Гц до 2 кГц;

3 поддиапазон (х 100) свыше 2 до 20 кГц;

4 поддиапазон (x l000) свыше 20 до 200 кГц;

Органы управления, настройки и подключения выведены на передней панели и задней стенке генератора.

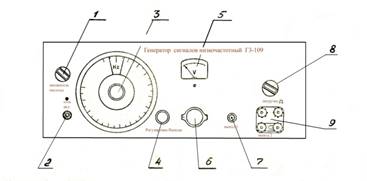

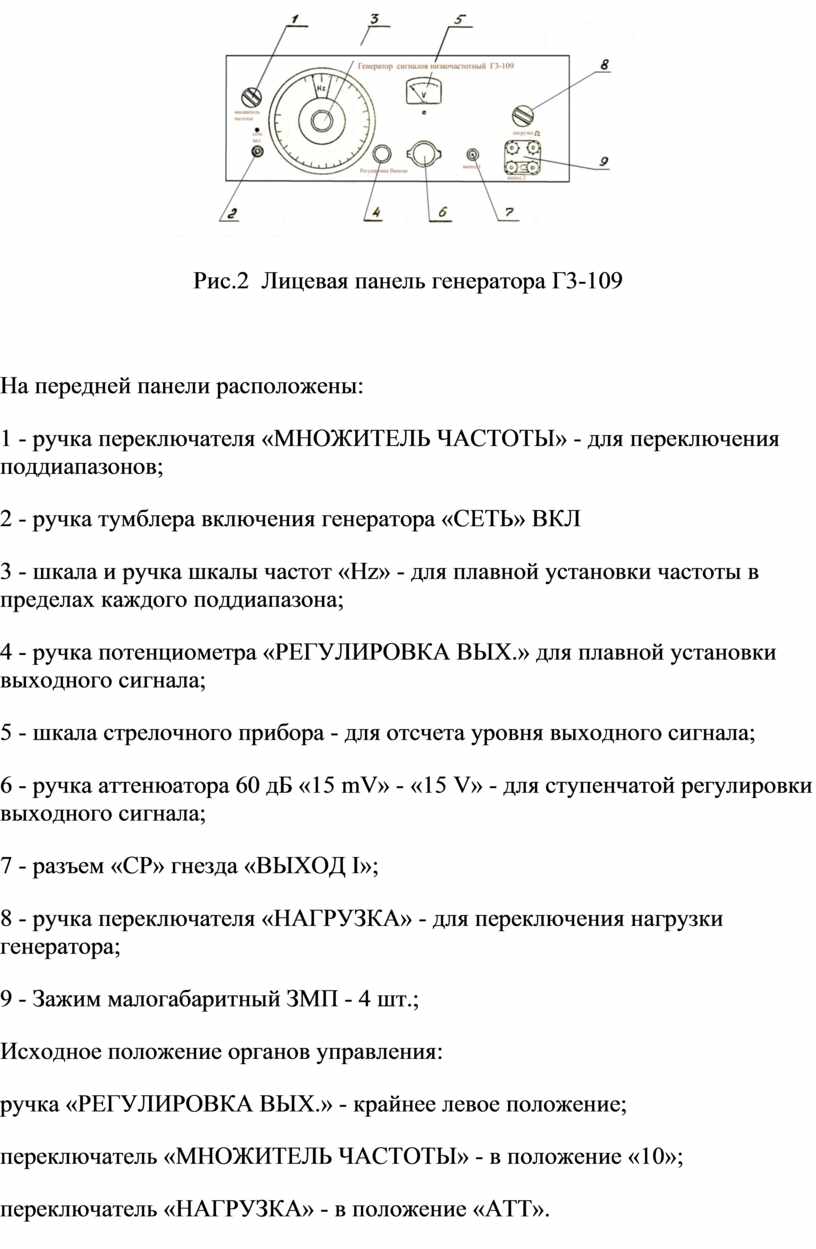

Рис.2  Лицевая панель генератора Г3-109

На передней панели расположены:

1 - ручка переключателя «МНОЖИТЕЛЬ ЧАСТОТЫ» - для переключения поддиапазонов;

2 - ручка тумблера включения генератора «СЕТЬ» ВКЛ

3 - шкала и ручка шкалы частот «Hz» - для плавной установки частоты в пределах каждого поддиапазона;

4 - ручка потенциометра «РЕГУЛИРОВКА ВЫХ.» для плавной установки выходного сигнала;

5 - шкала стрелочного прибора - для отсчета уровня выходного сигнала;

6 - ручка аттенюатора 60 дБ «15 mV» - «15 V» - для ступенчатой регулировки выходного сигнала;

7 - разъем «СР» гнезда «ВЫХОД I»;

8 - ручка переключателя «НАГРУЗКА» - для переключения нагрузки генератора;

9 - Зажим малогабаритный ЗМП - 4 шт.;

Исходное положение органов управления:

ручка «РЕГУЛИРОВКА ВЫХ.» - крайнее левое положение;

переключатель «МНОЖИТЕЛЬ ЧАСТОТЫ» - в положение «10»;

переключатель «НАГРУЗКА» - в положение «АТТ».

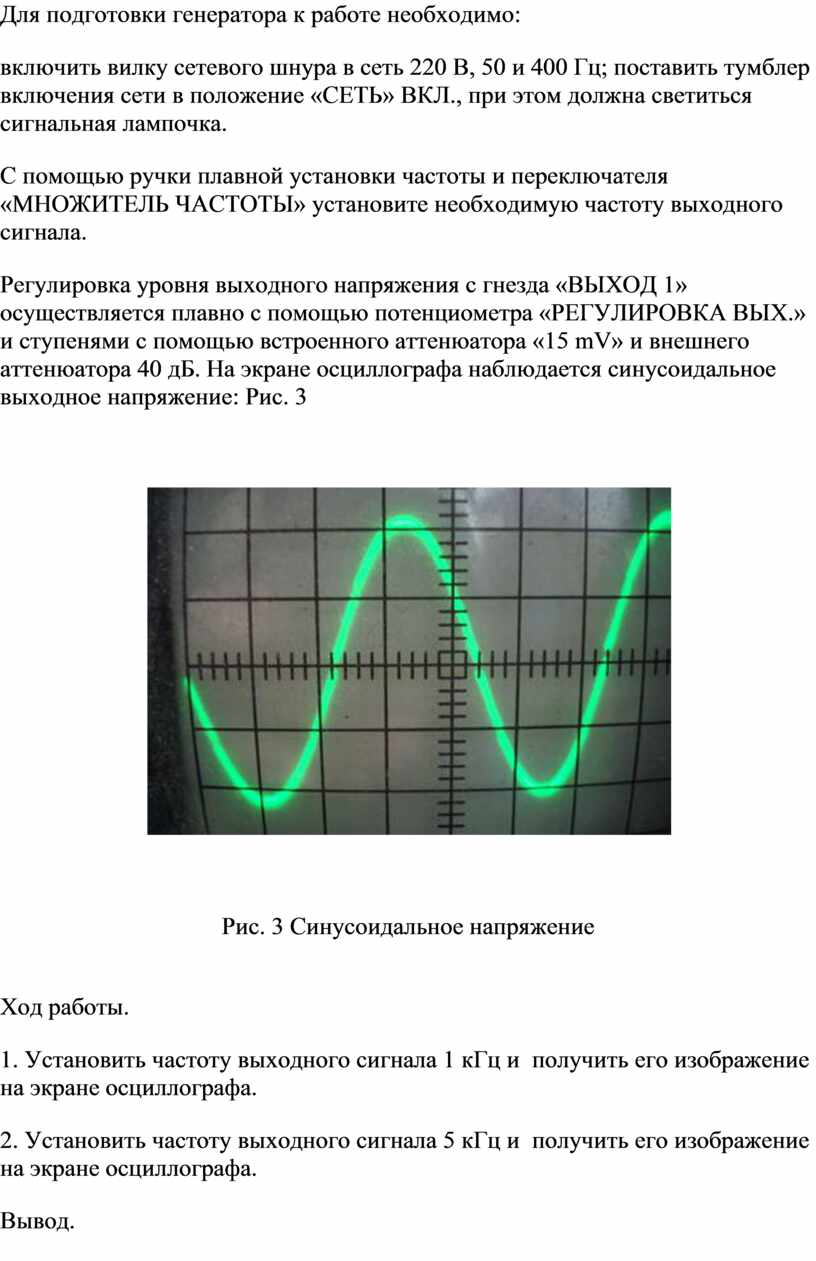

Для подготовки генератора к работе необходимо:

включить вилку сетевого шнура в сеть 220 В, 50 и 400 Гц; поставить тумблер включения сети в положение «СЕТЬ» ВКЛ., при этом должна светиться сигнальная лампочка.

С помощью ручки плавной установки частоты и переключателя «МНОЖИТЕЛЬ ЧАСТОТЫ» установите необходимую частоту выходного сигнала.

Регулировка уровня выходного напряжения с гнезда «ВЫХОД 1» осуществляется плавно с помощью потенциометра «РЕГУЛИРОВКА ВЫХ.» и ступенями с помощью встроенного аттенюатора «15 mV» и внешнего аттенюатора 40 дБ. На экране осциллографа наблюдается синусоидальное выходное напряжение: Рис. 3

Рис. 3 Синусоидальное напряжение

Ход работы.

1. Установить частоту выходного сигнала 1 кГц и  получить его изображение на экране осциллографа.

2. Установить частоту выходного сигнала 5 кГц и  получить его изображение на экране осциллографа.

Вывод.

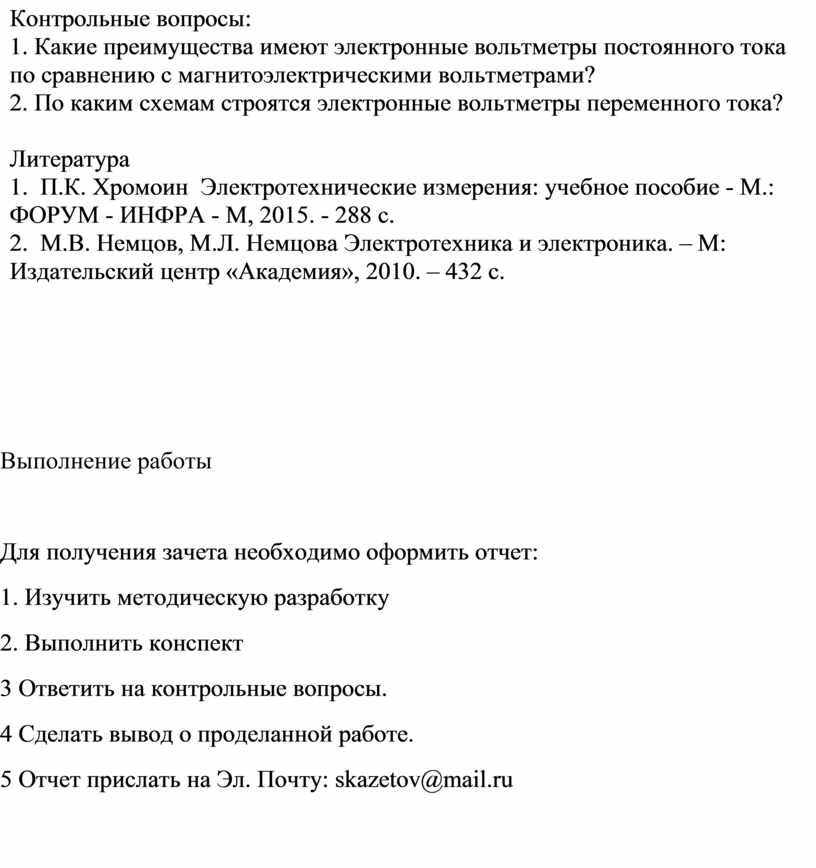

Выполнение работы

Для получения зачета необходимо оформить отчет:

1. Изучить методическую разработку

2. Выполнить конспект

3 Ответить на контрольные вопросы.

4 Сделать вывод о проделанной работе.

5 Отчет прислать на Эл. Почту: skazetov@mail.ru
