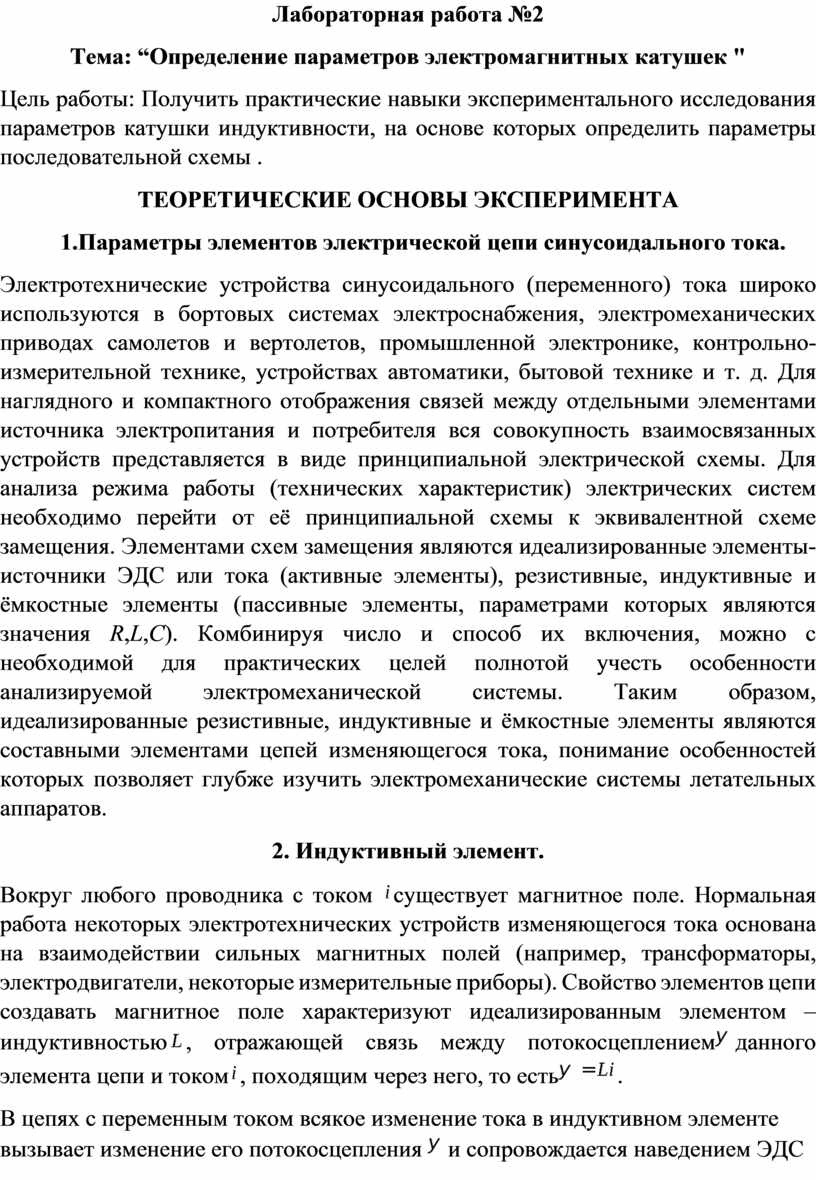

Лабораторная работа №2
Тема: “Определение параметров электромагнитных катушек "
Цель работы: Получить практические навыки экспериментального исследования параметров катушки индуктивности, на основе которых определить параметры последовательной схемы .
ТЕОРЕТИЧЕСКИЕ ОСНОВЫ ЭКСПЕРИМЕНТА
1.Параметры элементов электрической цепи синусоидального тока.
Электротехнические устройства синусоидального (переменного) тока широко используются в бортовых системах электроснабжения, электромеханических приводах самолетов и вертолетов, промышленной электронике, контрольно-измерительной технике, устройствах автоматики, бытовой технике и т. д. Для наглядного и компактного отображения связей между отдельными элементами источника электропитания и потребителя вся совокупность взаимосвязанных устройств представляется в виде принципиальной электрической схемы. Для анализа режима работы (технических характеристик) электрических систем необходимо перейти от её принципиальной схемы к эквивалентной схеме замещения. Элементами схем замещения являются идеализированные элементы-источники ЭДС или тока (активные элементы), резистивные, индуктивные и ёмкостные элементы (пассивные элементы, параметрами которых являются значения R,L,C). Комбинируя число и способ их включения, можно с необходимой для практических целей полнотой учесть особенности анализируемой электромеханической системы. Таким образом, идеализированные резистивные, индуктивные и ёмкостные элементы являются составными элементами цепей изменяющегося тока, понимание особенностей которых позволяет глубже изучить электромеханические системы летательных аппаратов.
2. Индуктивный элемент.
Вокруг любого проводника
с током существует
магнитное поле. Нормальная работа некоторых электротехнических устройств
изменяющегося тока основана на взаимодействии сильных магнитных полей
(например, трансформаторы, электродвигатели, некоторые измерительные приборы).
Свойство элементов цепи создавать магнитное поле характеризуют идеализированным
элементом – индуктивностью
, отражающей связь между
потокосцеплением
данного
элемента цепи и током
,
походящим через него, то есть
.
В цепях с переменным
током всякое изменение тока в индуктивном элементе вызывает изменение его
потокосцепления и
сопровождается наведением ЭДС

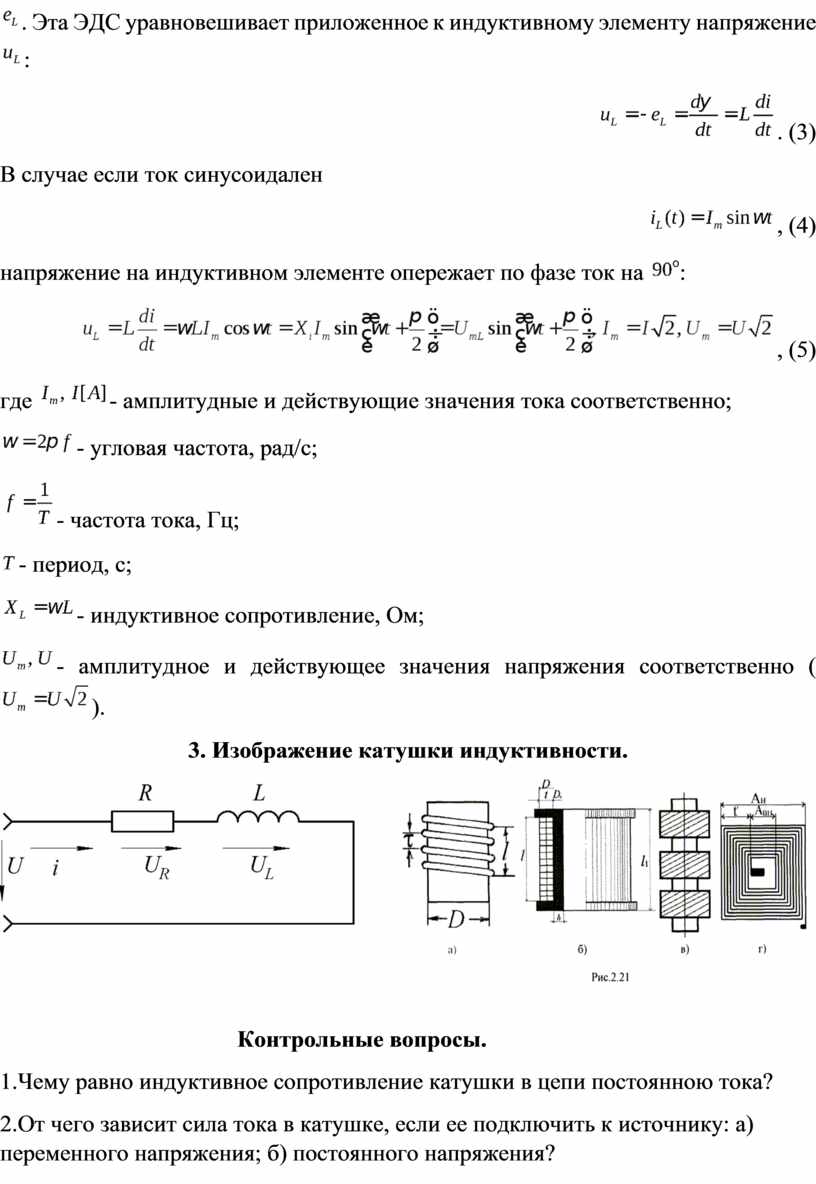

. Эта ЭДС уравновешивает
приложенное к индуктивному элементу напряжение
:
. (3)
В случае если ток синусоидален
, (4)
напряжение на индуктивном
элементе опережает по фазе ток на :
, (5)
где -
амплитудные и действующие значения тока соответственно;
- угловая частота, рад/с;
- частота тока, Гц;
- период, с;
- индуктивное
сопротивление, Ом;
- амплитудное и
действующее значения напряжения соответственно (
).

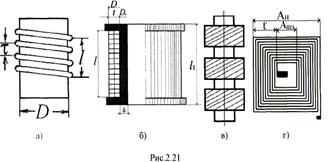

3. Изображение катушки индуктивности.
![]() |
![]() |
||
Контрольные вопросы.
1.Чему равно индуктивное сопротивление катушки в цепи постоянною тока?
2.От чего зависит сила тока в катушке, если ее подключить к источнику: а) переменного напряжения; б) постоянного напряжения?

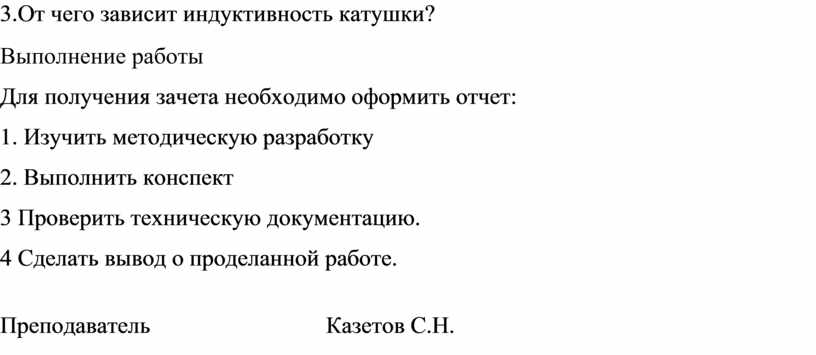

3.От чего зависит индуктивность катушки?
Выполнение работы
Для получения зачета необходимо оформить отчет:
1. Изучить методическую разработку
2. Выполнить конспект
3 Проверить техническую документацию.
4 Сделать вывод о проделанной работе.
Преподаватель Казетов С.Н.
