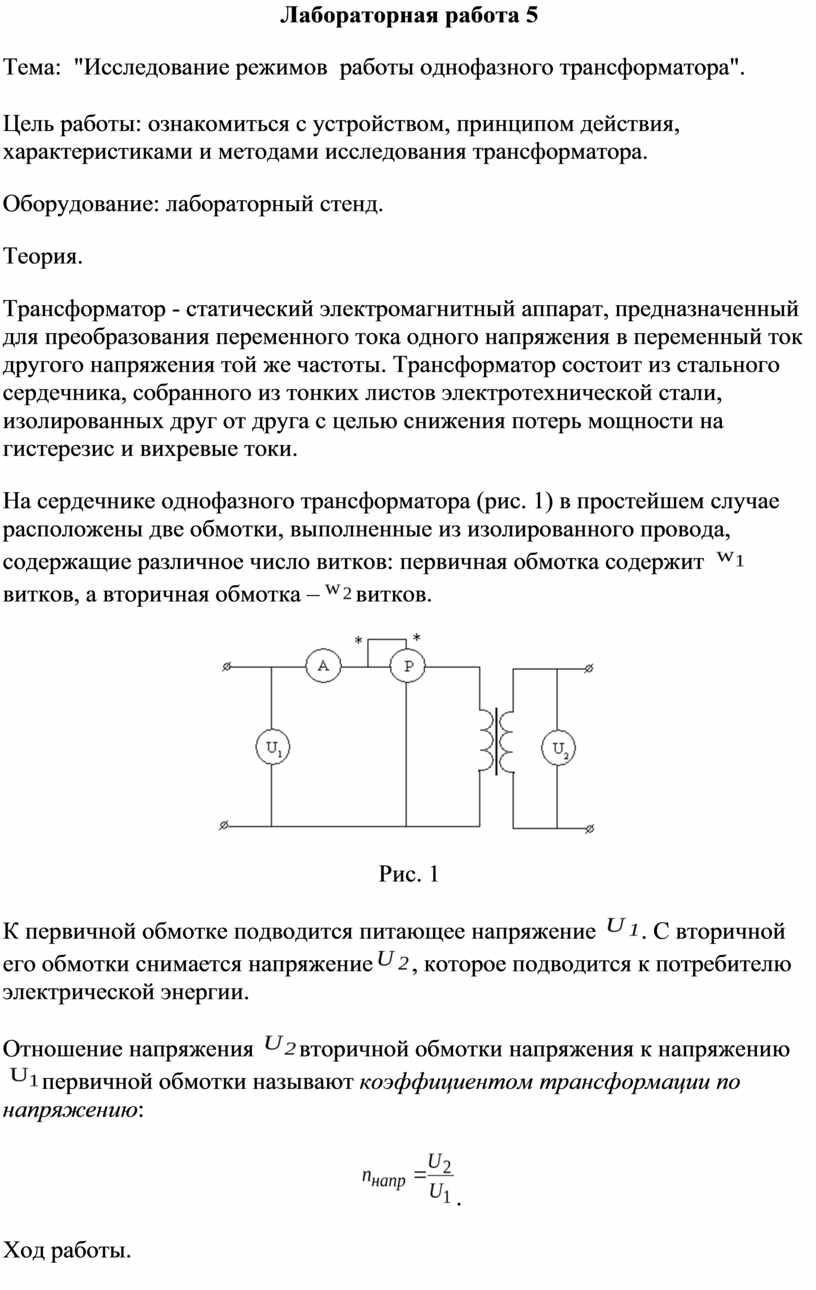

Лабораторная работа 5
Тема: "Исследование режимов работы однофазного трансформатора".
Цель работы: ознакомиться с устройством, принципом действия, характеристиками и методами исследования трансформатора.
Оборудование: лабораторный стенд.
Теория.
Трансформатор - статический электромагнитный аппарат, предназначенный для преобразования переменного тока одного напряжения в переменный ток другого напряжения той же частоты. Трансформатор состоит из стального сердечника, собранного из тонких листов электротехнической стали, изолированных друг от друга с целью снижения потерь мощности на гистерезис и вихревые токи.
На сердечнике однофазного трансформатора
(рис. 1) в простейшем случае расположены две обмотки, выполненные из
изолированного провода, содержащие различное число витков: первичная обмотка
содержит
витков,
а вторичная обмотка –
витков.
Рис. 1
К первичной обмотке подводится питающее
напряжение
.
С вторичной его обмотки снимается напряжение
,
которое подводится к потребителю электрической энергии.
Отношение напряжения
вторичной
обмотки напряжения к напряжению
первичной
обмотки называют коэффициентом трансформации по напряжению:
.
Ход работы.

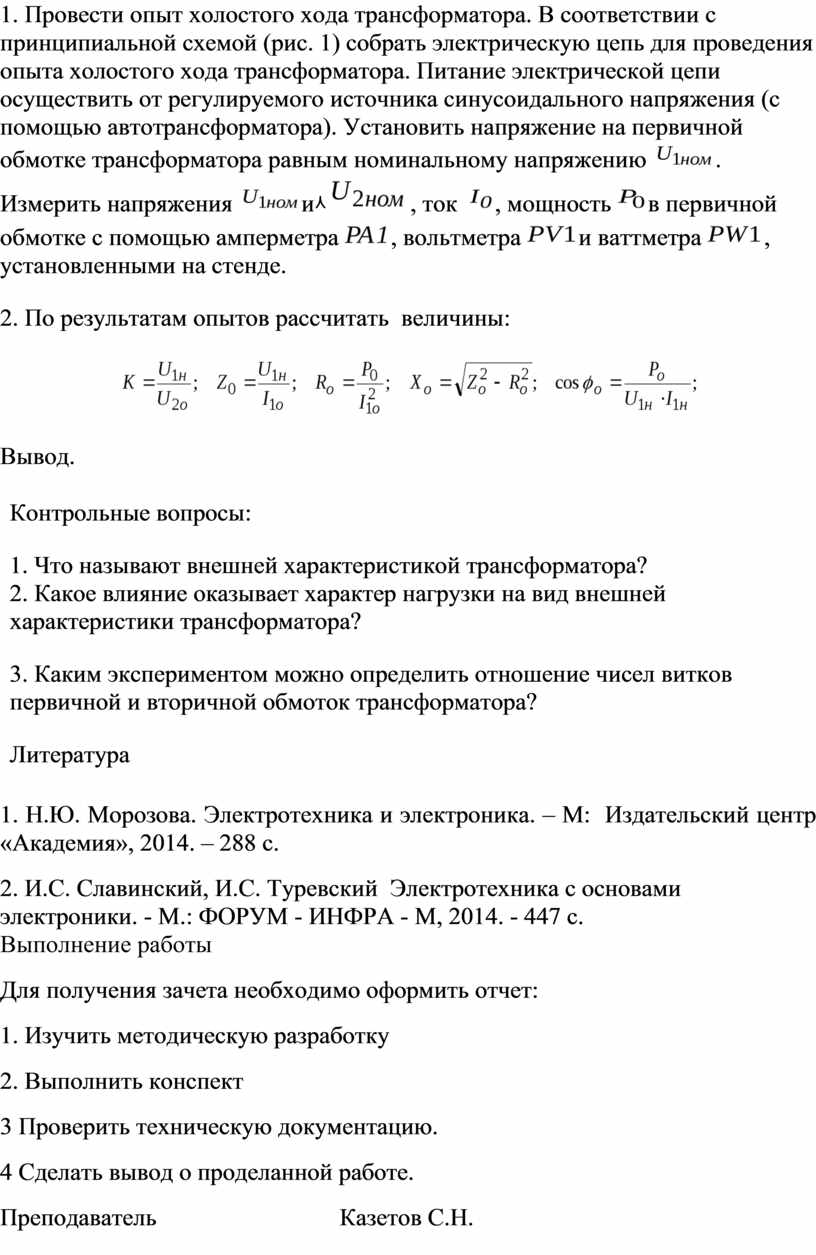

1. Провести опыт холостого хода
трансформатора. В соответствии с принципиальной схемой (рис. 1) собрать
электрическую цепь для проведения опыта холостого хода трансформатора. Питание
электрической цепи осуществить от регулируемого источника синусоидального
напряжения (с помощью автотрансформатора). Установить напряжение на первичной
обмотке трансформатора равным номинальному напряжению
.
Измерить напряжения
иﾵ
, ток
,
мощность
в
первичной обмотке с помощью амперметра
,
вольтметра
и
ваттметра
,
установленными на стенде.
2. По результатам опытов рассчитать величины:
Вывод.
|
Контрольные вопросы: 1. 1. Что называют внешней характеристикой трансформатора? 2. 2. Какое влияние оказывает характер нагрузки на вид внешней характеристики трансформатора? 3. 3. Каким экспериментом можно определить отношение чисел витков первичной и вторичной обмоток трансформатора? Литература |
1. Н.Ю. Морозова. Электротехника и электроника. – М: Издательский центр «Академия», 2014. – 288 с.
2. И.С. Славинский, И.С. Туревский Электротехника с основами электроники. - М.: ФОРУМ - ИНФРА - М, 2014. - 447 с.
Выполнение работы
Для получения зачета необходимо оформить отчет:
1. Изучить методическую разработку
2. Выполнить конспект
3 Проверить техническую документацию.
4 Сделать вывод о проделанной работе.
Преподаватель Казетов С.Н.
