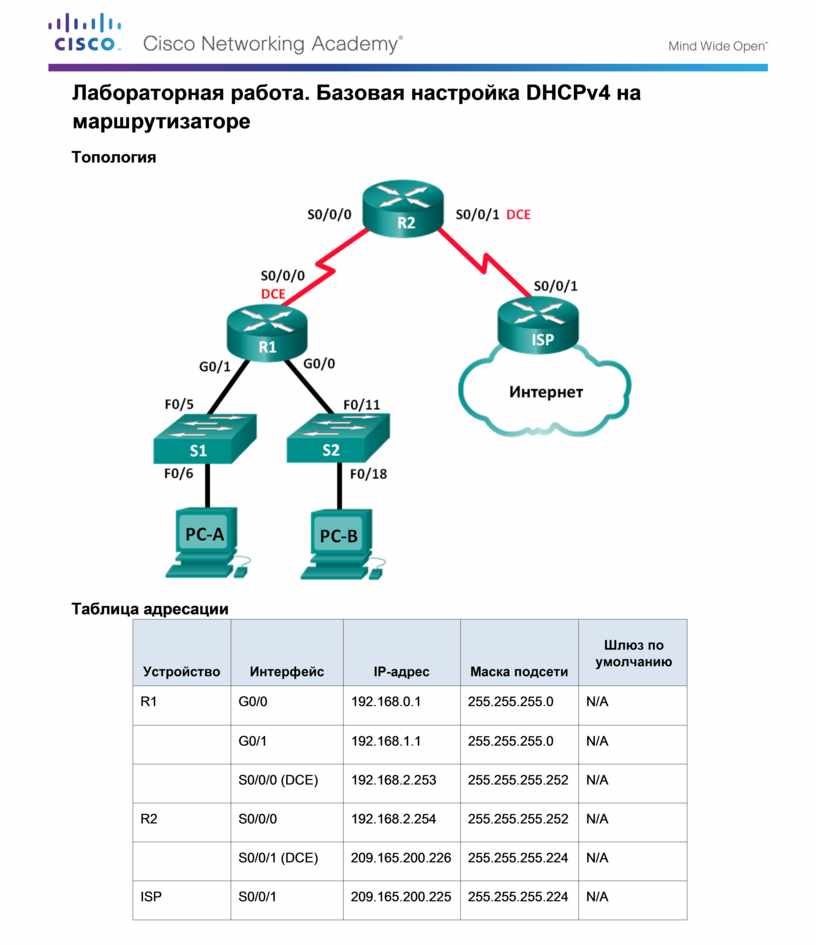

Лабораторная работа. Базовая настройка DHCPv4 на маршрутизаторе

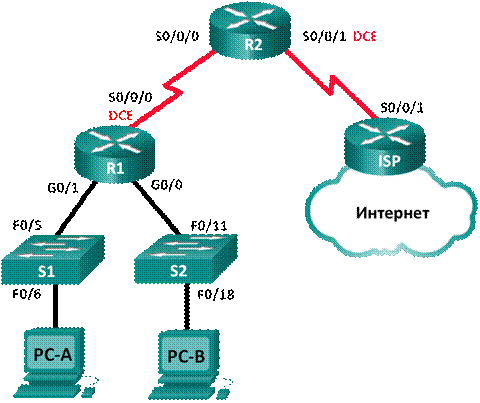

Топология

Таблица адресации

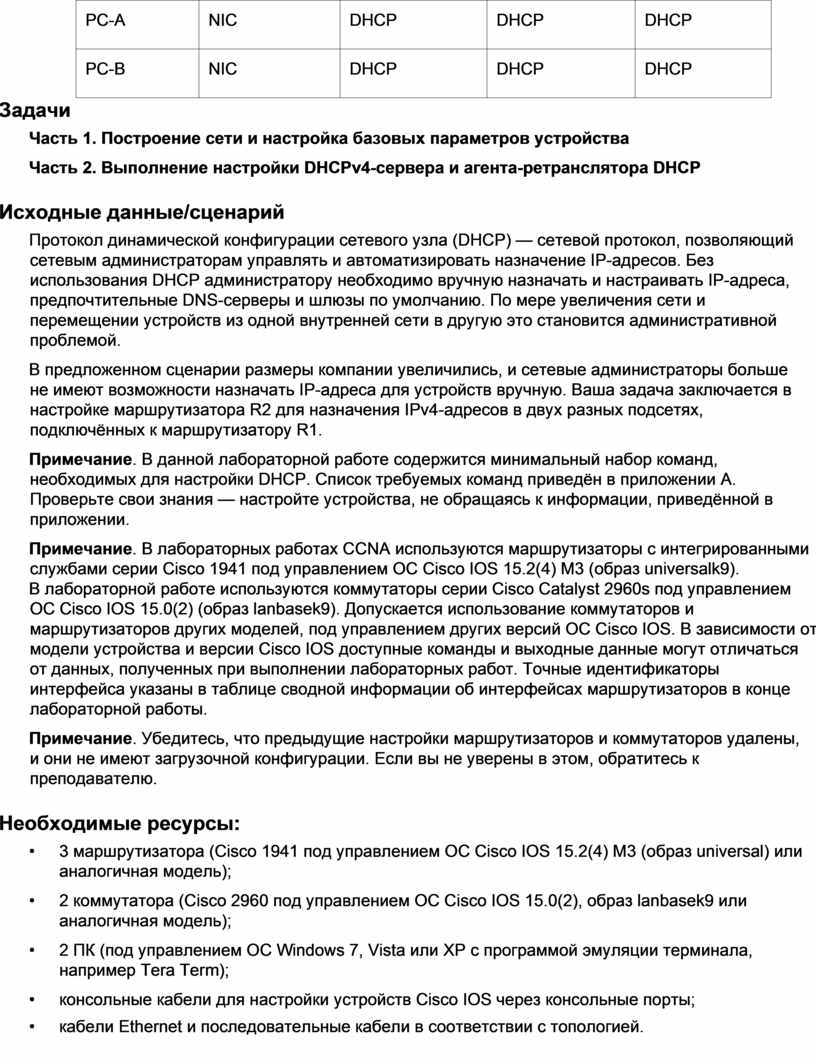

Задачи

Часть 1. Построение сети и настройка базовых параметров устройства

Часть 2. Выполнение настройки DHCPv4-сервера и агента-ретранслятора DHCP

Исходные данные/сценарий

Протокол динамической конфигурации сетевого узла (DHCP) — сетевой протокол, позволяющий сетевым администраторам управлять и автоматизировать назначение IP-адресов. Без использования DHCP администратору необходимо вручную назначать и настраивать IP-адреса, предпочтительные DNS-серверы и шлюзы по умолчанию. По мере увеличения сети и перемещении устройств из одной внутренней сети в другую это становится административной проблемой.

В предложенном сценарии размеры компании увеличились, и сетевые администраторы больше не имеют возможности назначать IP-адреса для устройств вручную. Ваша задача заключается в настройке маршрутизатора R2 для назначения IPv4-адресов в двух разных подсетях, подключённых к маршрутизатору R1.

Примечание. В данной лабораторной работе содержится минимальный набор команд, необходимых для настройки DHCP. Список требуемых команд приведён в приложении A. Проверьте свои знания — настройте устройства, не обращаясь к информации, приведённой в приложении.

Примечание. В лабораторных работах CCNA используются маршрутизаторы с интегрированными службами серии Cisco 1941 под управлением ОС Cisco IOS 15.2(4) M3 (образ universalk9).

В лабораторной работе используются коммутаторы серии Cisco Catalyst 2960s под управлением ОС Cisco IOS 15.0(2) (образ lanbasek9). Допускается использование коммутаторов и маршрутизаторов других моделей, под управлением других версий ОС Cisco IOS. В зависимости от модели устройства и версии Cisco IOS доступные команды и выходные данные могут отличаться от данных, полученных при выполнении лабораторных работ. Точные идентификаторы интерфейса указаны в таблице сводной информации об интерфейсах маршрутизаторов в конце лабораторной работы.

Примечание. Убедитесь, что предыдущие настройки маршрутизаторов и коммутаторов удалены, и они не имеют загрузочной конфигурации. Если вы не уверены в этом, обратитесь к преподавателю.

Необходимые ресурсы:

•       3 маршрутизатора (Cisco 1941 под управлением ОС Cisco IOS 15.2(4) M3 (образ universal) или аналогичная модель);

•       2 коммутатора (Cisco 2960 под управлением ОС Cisco IOS 15.0(2), образ lanbasek9 или аналогичная модель);

•       2 ПК (под управлением ОС Windows 7, Vista или XP с программой эмуляции терминала, например Tera Term);

•       консольные кабели для настройки устройств Cisco IOS через консольные порты;

•       кабели Ethernet и последовательные кабели в соответствии с топологией.

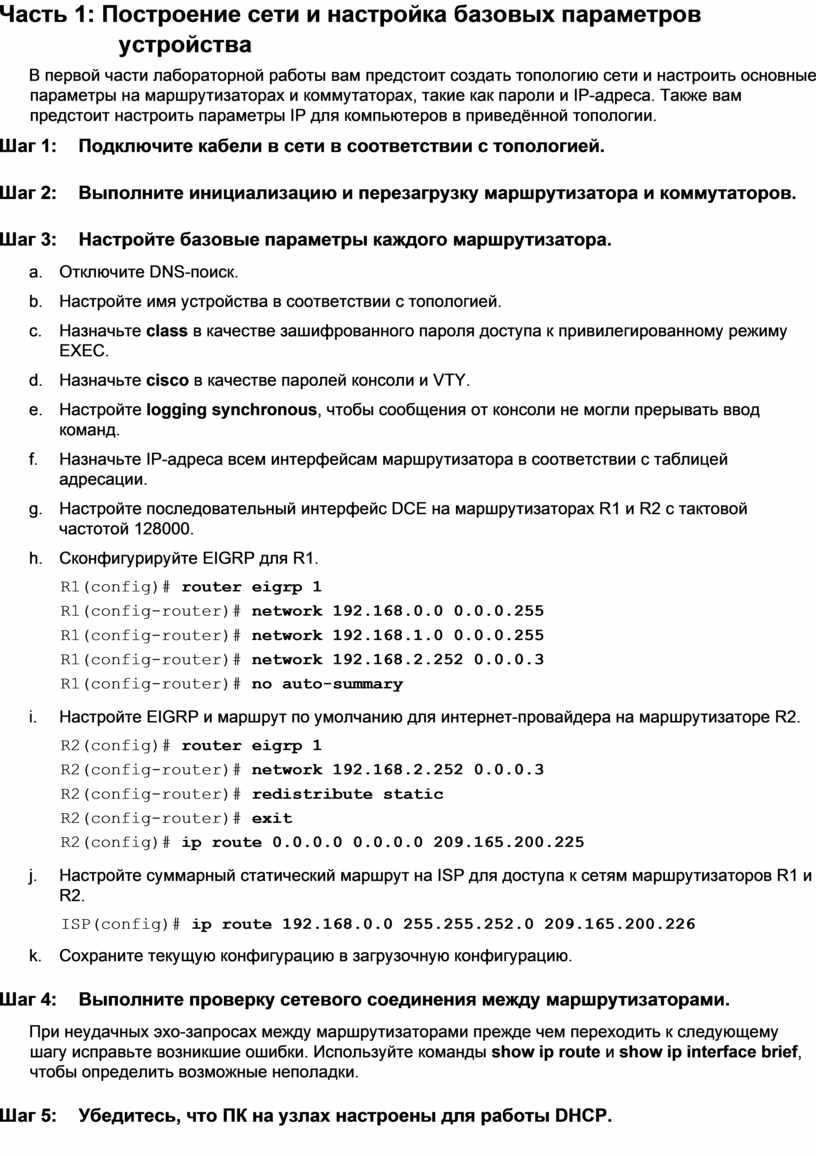

Часть 1: Построение сети и настройка базовых параметров устройства

В первой части лабораторной работы вам предстоит создать топологию сети и настроить основные параметры на маршрутизаторах и коммутаторах, такие как пароли и IP-адреса. Также вам предстоит настроить параметры IP для компьютеров в приведённой топологии.

Шаг 1:    Подключите кабели в сети в соответствии с топологией.

Шаг 2:    Выполните инициализацию и перезагрузку маршрутизатора и коммутаторов.

Шаг 3:     Настройте базовые параметры каждого маршрутизатора.

a.     Отключите DNS-поиск.

b.     Настройте имя устройства в соответствии с топологией.

c.     Назначьте class в качестве зашифрованного пароля доступа к привилегированному режиму EXEC.

d.     Назначьте cisco в качестве паролей консоли и VTY.

e.     Настройте logging synchronous, чтобы сообщения от консоли не могли прерывать ввод команд.

f.      Назначьте IP-адреса всем интерфейсам маршрутизатора в соответствии с таблицей адресации.

g.     Настройте последовательный интерфейс DCE на маршрутизаторах R1 и R2 с тактовой частотой 128000.

h.     Сконфигурируйте EIGRP для R1.

R1(config)# router eigrp 1

R1(config-router)# network 192.168.0.0 0.0.0.255

R1(config-router)# network 192.168.1.0 0.0.0.255

R1(config-router)# network 192.168.2.252 0.0.0.3

R1(config-router)# no auto-summary

i.      Настройте EIGRP и маршрут по умолчанию для интернет-провайдера на маршрутизаторе R2.

R2(config)# router eigrp 1

R2(config-router)# network 192.168.2.252 0.0.0.3

R2(config-router)# redistribute static

R2(config-router)# exit

R2(config)# ip route 0.0.0.0 0.0.0.0 209.165.200.225

j.      Настройте суммарный статический маршрут на ISP для доступа к сетям маршрутизаторов R1 и R2.

ISP(config)# ip route 192.168.0.0 255.255.252.0 209.165.200.226

k.     Сохраните текущую конфигурацию в загрузочную конфигурацию.

Шаг 4:     Выполните проверку сетевого соединения между маршрутизаторами.

При неудачных эхо-запросах между маршрутизаторами прежде чем переходить к следующему шагу исправьте возникшие ошибки. Используйте команды show ip route и show ip interface brief, чтобы определить возможные неполадки.

Шаг 5:    Убедитесь, что ПК на узлах настроены для работы DHCP.

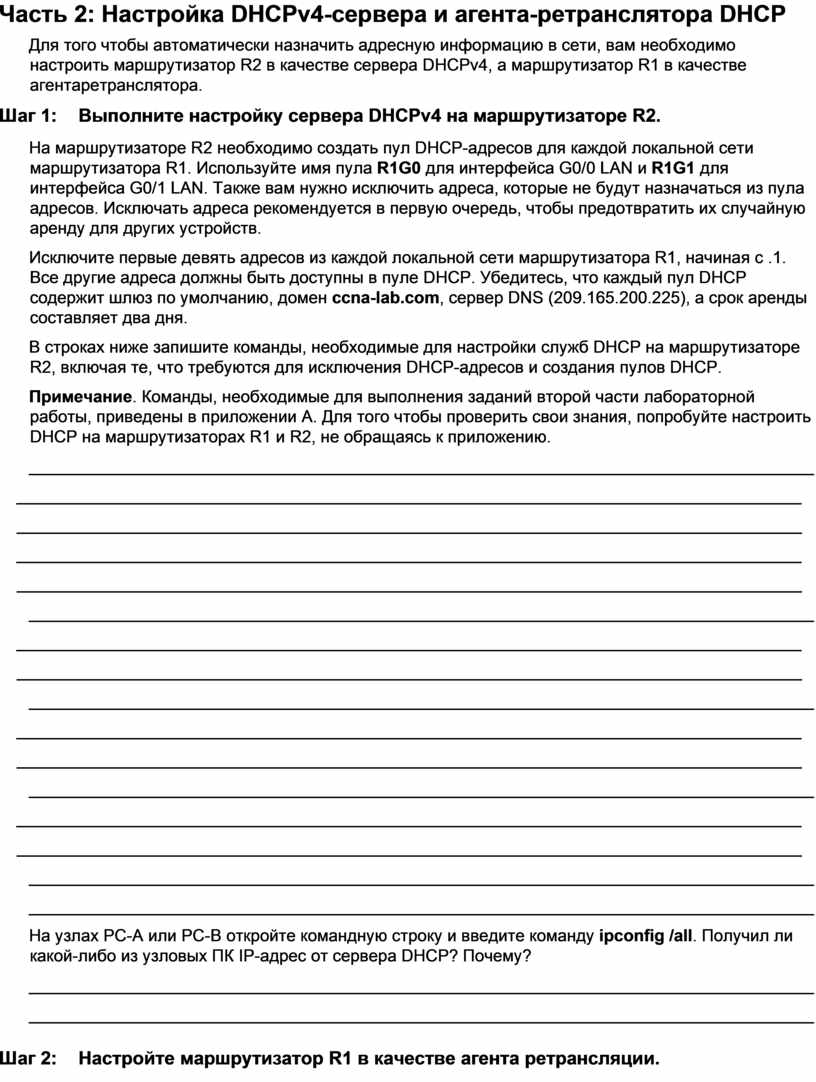

Часть 2: Настройка DHCPv4-сервера и агента-ретранслятора DHCP

Для того чтобы автоматически назначить адресную информацию в сети, вам необходимо настроить маршрутизатор R2 в качестве сервера DHCPv4, а маршрутизатор R1 в качестве агентаретранслятора.

Шаг 1:    Выполните настройку сервера DHCPv4 на маршрутизаторе R2.

На маршрутизаторе R2 необходимо создать пул DHCP-адресов для каждой локальной сети маршрутизатора R1. Используйте имя пула R1G0 для интерфейса G0/0 LAN и R1G1 для интерфейса G0/1 LAN. Также вам нужно исключить адреса, которые не будут назначаться из пула адресов. Исключать адреса рекомендуется в первую очередь, чтобы предотвратить их случайную аренду для других устройств.

Исключите первые девять адресов из каждой локальной сети маршрутизатора R1, начиная с .1. Все другие адреса должны быть доступны в пуле DHCP. Убедитесь, что каждый пул DHCP содержит шлюз по умолчанию, домен ccna-lab.com, сервер DNS (209.165.200.225), а срок аренды составляет два дня.

В строках ниже запишите команды, необходимые для настройки служб DHCP на маршрутизаторе R2, включая те, что требуются для исключения DHCP-адресов и создания пулов DHCP.

Примечание. Команды, необходимые для выполнения заданий второй части лабораторной работы, приведены в приложении A. Для того чтобы проверить свои знания, попробуйте настроить DHCP на маршрутизаторах R1 и R2, не обращаясь к приложению.

____________________________________________________________________________________

____________________________________________________________________________________ ____________________________________________________________________________________

____________________________________________________________________________________ ____________________________________________________________________________________

____________________________________________________________________________________

____________________________________________________________________________________ ____________________________________________________________________________________

____________________________________________________________________________________

____________________________________________________________________________________ ____________________________________________________________________________________

____________________________________________________________________________________

____________________________________________________________________________________ ____________________________________________________________________________________

____________________________________________________________________________________

____________________________________________________________________________________

На узлах PC-A или PC-B откройте командную строку и введите команду ipconfig /all. Получил ли какой-либо из узловых ПК IP-адрес от сервера DHCP? Почему?

____________________________________________________________________________________

____________________________________________________________________________________

Шаг 2:     Настройте маршрутизатор R1 в качестве агента ретрансляции.

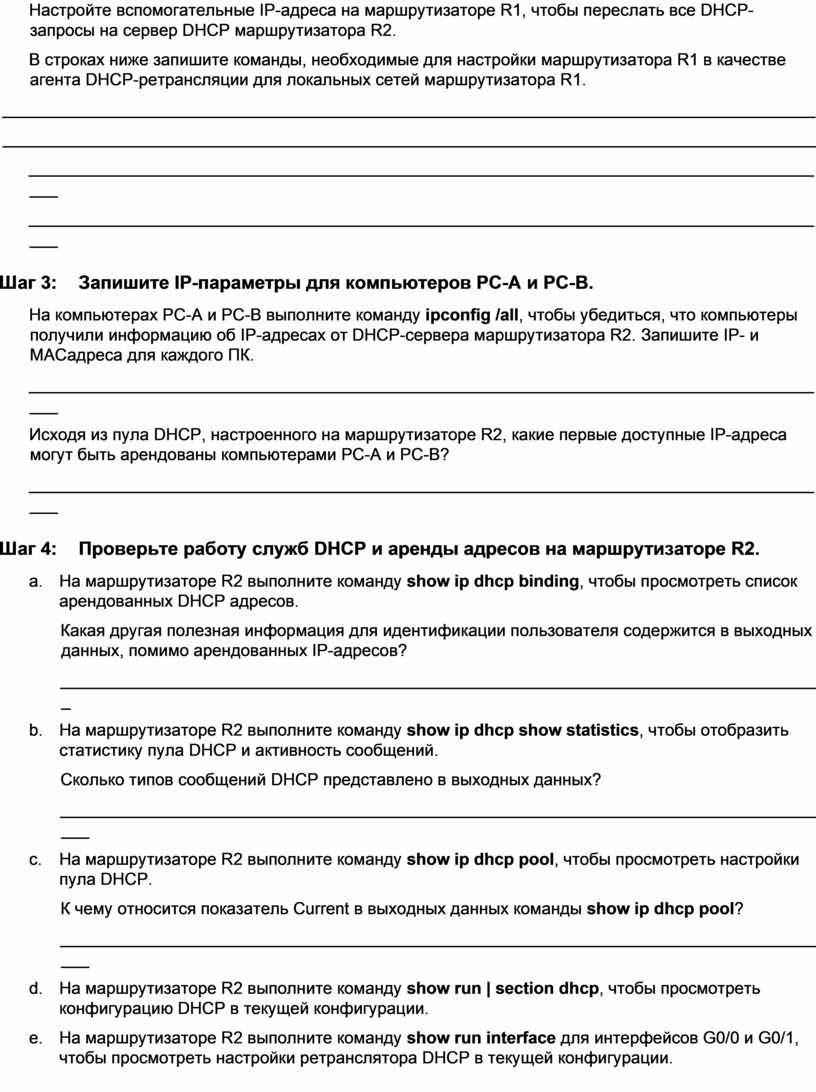

Настройте вспомогательные IP-адреса на маршрутизаторе R1, чтобы переслать все DHCP-запросы на сервер DHCP маршрутизатора R2.

В строках ниже запишите команды, необходимые для настройки маршрутизатора R1 в качестве агента DHCP-ретрансляции для локальных сетей маршрутизатора R1.

_______________________________________________________________________________________ _______________________________________________________________________________________

_______________________________________________________________________________________

_______________________________________________________________________________________

Шаг 3:     Запишите IP-параметры для компьютеров PC-A и PC-B.

На компьютерах PC-A и PC-B выполните команду ipconfig /all, чтобы убедиться, что компьютеры получили информацию об IP-адресах от DHCP-сервера маршрутизатора R2. Запишите IP- и MACадреса для каждого ПК.

_______________________________________________________________________________________

Исходя из пула DHCP, настроенного на маршрутизаторе R2, какие первые доступные IP-адреса могут быть арендованы компьютерами PC-A и PC-B?

_______________________________________________________________________________________

Шаг 4:     Проверьте работу служб DHCP и аренды адресов на маршрутизаторе R2.

a.     На маршрутизаторе R2 выполните команду show ip dhcp binding, чтобы просмотреть список арендованных DHCP адресов.

Какая другая полезная информация для идентификации пользователя содержится в выходных данных, помимо арендованных IP-адресов?

__________________________________________________________________________________

b.     На маршрутизаторе R2 выполните команду show ip dhcp show statistics, чтобы отобразить статистику пула DHCP и активность сообщений.

Сколько типов сообщений DHCP представлено в выходных данных?

____________________________________________________________________________________

c.     На маршрутизаторе R2 выполните команду show ip dhcp pool, чтобы просмотреть настройки пула DHCP.

К чему относится показатель Current в выходных данных команды show ip dhcp pool?

____________________________________________________________________________________

d.     На маршрутизаторе R2 выполните команду show run | section dhcp, чтобы просмотреть конфигурацию DHCP в текущей конфигурации.

e.     На маршрутизаторе R2 выполните команду show run interface для интерфейсов G0/0 и G0/1, чтобы просмотреть настройки ретранслятора DHCP в текущей конфигурации.

Вопросы на закрепление

Как вы думаете, в чём заключается преимущество использования агентов DHCP-ретрансляции вместо использования нескольких маршрутизаторов, работающих в качестве серверов DHCP?

_______________________________________________________________________________________ _______________________________________________________________________________________

_______________________________________________________________________________________

_______________________________________________________________________________________

Сводная таблица интерфейсов маршрутизаторов

Приложение А. Команды настройки DHCP

Маршрутизатор R1

R1(config)# interface g0/0

R1(config-if)# ip helper-address 192.168.2.254

R1(config-if)# exit

R1(config-if)# interface g0/1

R1(config-if)# ip helper-address 192.168.2.254

Маршрутизатор R2

R2(config)# ip dhcp excluded-address 192.168.0.1 192.168.0.9 R2(config)# ip dhcp excluded-address 192.168.1.1 192.168.1.9

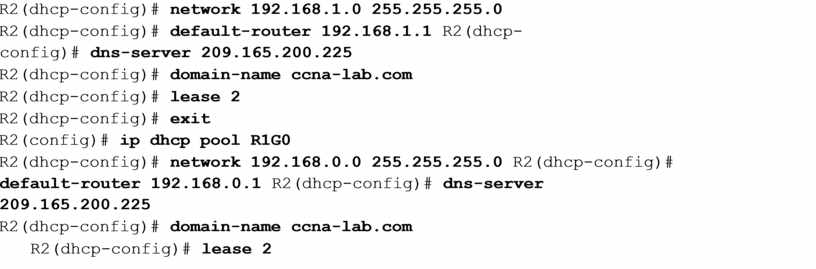

R2(config)# ip dhcp pool R1G1

R2(dhcp-config)# network 192.168.1.0 255.255.255.0

R2(dhcp-config)# default-router 192.168.1.1 R2(dhcp-config)# dns-server 209.165.200.225

R2(dhcp-config)# domain-name ccna-lab.com

R2(dhcp-config)# lease 2

R2(dhcp-config)# exit

R2(config)# ip dhcp pool R1G0

R2(dhcp-config)# network 192.168.0.0 255.255.255.0 R2(dhcp-config)# default-router 192.168.0.1 R2(dhcp-config)# dns-server 209.165.200.225

R2(dhcp-config)# domain-name ccna-lab.com

R2(dhcp-config)# lease 2
